Electrolux Kühlschrank bleibt nicht an

Hallo,

ich bin neuer Besitzer eines 2003er Rapido Wohnmobils mit einem scheinbar defekten Electrolux Kühlschranks.
Der Kühlschrank funktioniert mit 12V oder 230V, nicht aber mit Gas:

Folgende Funktionsweise:
1. Gas auf, Stellrad auf Gasbetrieb -> Zündung klickert
2. Druck auf den Leistungsregler, nach kurzer Zeit entzündet die Flamme und das klickern der Zündung hört auf.
3. Sobald ich allerdings wieder los lasse, erlischt die Flamme und das Klickern der Zündung startet wieder.

Ich habe schon den Gasbrenner ausgebaut und inkl. der Düse gereinigt. Auch das Abgasrohr wurde ausgesaugt -> Ohne Erfolg.
Was könnte die Ursache sein? Da die Zündung nach dem Entzünden der Flamme aufhört, kommt der Thermofühler nicht in Frage, oder?

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Moin,

hört sich nach der Beschreibung so an, dass das Magnetventil für die Gaszufuhr nicht funktioniert,
Beim Start wird dieses Magnetventil durch das "Rein"Drücken des Leistungsgebers geöffnet, anschliessend sollte das Thermoelement
bei erkannter Flamme die erforderliche geringe Spannung liefern, um dieses Magnetventil offen zu halten.
Die Flamme erlöscht bei Loslassen des Leistungsreglers wieder, da das Magnetventil dann wieder schliesst.
Entweder Fehler im Magnetventil selbst oder das Thermoelement liefert nicht die erforderliche Spannung.

Gruss aus dem Norden
Jens

Das Thermoelement scheint doch zu funktionieren, oder woher weiß der Zünder das er ausgehen soll weil die Flamme brennt?

Bei mir waren die Kontakte am Wählschalter oxidiert, dadurch war zu wenig Spannung für Gasbetrieb da. Gleiches Problem, Kühlschrank zündet, blieb aber nicht an.
Kontakt gereinigt, Problem gelöst.

Moin nochmal,

richtig, eine Information kommt vom Thermoelement >> Zündung beenden.
Aber reicht diese "Info" (also Spannung) auch aus, das Magnetventil offen zu halten?

Solange das Magnetventil händisch offen gehalten wird, brennt das Gas, wenn nicht mehr offen gehalten, verlöscht es.
Für mich bleibt das Magnetventil bis zur Überprüfung/Messung erst einmal der Hauptverdächtige.

Gruss aus dem Norden
Jens

Hallo,
ich hatte ein ähnliches Problem, bei mir war es wahrscheinlich im Endeffekt ein Wackelkontakt am Energiewahlschalter.
Du kannst ja mal hier schauen da steht einiges
--> Link

Gruß Daniel

Moin,

ich hatte gerade genau so ein Problem. Beim Drücken auf den Gasknopf kam die Flamme und ging nach dem loslassen auch gleich wieder aus.

Geholfen hat der Tausch des Thermoelementes es hatte für einen Thetford Kühlschrank Bj.2005 ca. 30 EUR gekostet.
Eingebaut habe ich es selber.

Gruß

Christian

Habe es heute nach mehrfachen Versuchen mal geschafft, das der Kühlschrank auf Gas an bleibt.
Beim nächsten Versuch aber leider wieder das Selbe Phänomen...
Bei 10 Versuchen klappt es meistens 1x, das die Flamme an bleibt...
Ich möchte auch nicht gleich auf Verdacht teure Teile bestellen. Wie kann ich den Übeltäter noch am besten aufspüren?
Es handelt sich übrigens um das Model RM 6401 von Electrolux.
Den Betriebsschalter habe ich auch schon mehrfach hin und her gestellt und den Leistungsregler hinterfüttert (Tipps aus dem Forum).

Rapidomat hat geschrieben:Es handelt sich übrigens um das Model RM 6401 von Electrolux..

Vielleicht mal die Kontakte reinigen.
Hier eine Wartungsanleitung für diesen Kühlschranktyp --> Link

Gruß
Scout

Den habe ich auch, und auch die gleichen Probleme bei Gas wie Du seit nem Jahr.



Da er bei mir aber von März bis Oktober Dauerhaft auf Gas durchläuft, außer im Sommer von Zeit zu Zeit mal über Wechsler auf 230V um überschüssigen Strom zu Verbrennen,
habe ich den Fehler noch nicht beseitigt.
Es ist wie hier schon wer schrieb der Energiewahlschalter, Kontaktprobleme.
Gab auch vor Jahren schon ein Anleitung wie der zerlegt und die Kontakte gereinigt werden können.
Bei mir hilft es bisher immer noch, vor dem Gasbetrieb den Wahlschalter einige male hin und her zu drehen, dann geht es meist sofort mit etwas länger warten (5-15s) nach Beendigung des Zündtickens.
Wenn das Hin und Herdrehen vorher nicht hilft, sind es bei dir vielleicht auch nur die Steckkontakte selber die die Spannung fürs Ventil führen.
Sind wie hier schon wer schrieb Übergangswiderstände, die die eh schon sehr niedrige Spannung fürs Gasventil zu sehr runter zieht.

Gruß Mario

Ps Sorry Scout war schneller :wink:

Kann man auch noch neu kaufen zB. --> Link

Ich hatte nach der oben verlinkten Anleitung alles gereinigt und die Kontakte gesäubert. Sporadisch blieb der Kühlschrank nach mehreren Versuchen an.
Als ich schon aufgeben wollte bin ich, wärend der Kühlschrank mal lief, an das von vorne aus gesehen letzte Kabel am Energiewahlschalter gekommen.
Und schon ging er aus! Also habe ich das Kabel mit dem Steckkontakt leicht nach hinten gedrückt und neu gestartet. Der Kühlschrank blieb beim ersten Versuch sofort an, ein leichtes drücken am Kabel nach vorn und er war wieder aus. Nun habe ich mir nur eine kleine Klemme gebaut die das kabel unter leichtem Zug nach hinten hält, seid dem bleibt der Kühlschrank nach dem ersten Versuch an. Wahrscheinlich ist im Schalter am letzten Anlagepunkt zuviel Spiel so das die Schaltwelle den Kontakt nicht mehr ganz schließt.
Meine Lösung funktioniert jetzt schon seid ein paar Wochen
Gruß Daniel

Moin,

es ist wieder soweit:
Der Kühlschrank funktioniert schon wieder nicht mehr im Gasbetrieb - Nach dem loslassen vom Gasregler geht die Flamme wieder aus.

Brenner, Thermoelement + Kontakte gereinigt - Ohne Erfolg.

Automatische Zündung funktioniert und geht nach dem entzünden der Flamme aus.
Aus diesem Grund würd ich den Wahlschalter ausschließen und erstmal das Thermoelement tauschen wollen.

Kennt jemand eine Adresse, wo man das Thermoelement günstig erwerben kann?

Dieses Thermoelement sollte doch für den RM 6401 passen, oder?

--> Link

Gibt es eine Möglichkeit die Funktion im ausgebauten zustand zu überprüfen?
Z.B. Erhitzen mit Feuerzeug und Spannung messen?

Man kann ja auch erst mal messen ob das Thermoelement defekt ist.



Siehe in der Wartungsanleitung auf der letzten Seite. --> Link
Die Spannung muss ca. 20 mV betragen.

Gruß
Scout

Bei meinem war es wieder lustig,
vor fünf Wochen beim ersten Gasbetriebstart, ist er sofort an geblieben.
Hatte ja dann mit auf 230V und 12V einige Zeit experimentiert.
Letzten Donnerstag dann wieder auf Gas geschaltet und 5Versuche erfolglos.
Dann Betriebswähler wieder einige male mit Schwung hin und her gedreht,
und voilà, beim ersten Versuch danach sofort an geblieben.

Also wenn ich das Relais für die Temp.Steuerung Nachrüste, werde ich mir den Wahlschalter bei der Gelegenheit mal vornehmen.

Das Thermoelement repariert sich jedenfalls nicht von allein,
deshalb schließe ich das bei meinem als Fehler definitiv aus.

Vielen Dank für die Info!
Leider kann ich die Spannung im eingebauten Zustand nicht messen, da ich die Gasversorgung abschrauben musste, um an das Thermoventil zu kommen.
Werde das Thermoelement mal ausbauen und mit einem Feuerzeug testen. Sollte doch auch funktionieren, oder?

Rapidomat hat geschrieben:Vielen Dank für die Info!
Leider kann ich die Spannung im eingebauten Zustand nicht messen, da ich die Gasversorgung abschrauben musste, um an das Thermoventil zu kommen.
Werde das Thermoelement mal ausbauen und mit einem Feuerzeug testen. Sollte doch auch funktionieren, oder?

Wenn man das Thermoelement ausbauen möchte muss man diese Schraube auf dem linken Bild lösen.


Wenn man an diese Schraube kommt kann man auch direkt messen.(rechtes Bild)

Gruß
Scout

Scout hat geschrieben:Man kann ja auch erst mal messen ob das Thermoelement defekt ist.



Siehe in der Wartungsanleitung auf der letzten Seite. --> Link
Die Spannung muss ca. 20 mV betragen.

Gruß
Scout

Hallo,

ich habe das Thermoelement ausgebaut, mit einem Feuerzeug erhitzt und die Spannung geprüft. Es werden 20-25mV durch die Hitze erzeugt. Somit scheint das Thermoelement i.O. zu sein!?
Was sollte ich als nächstes in Angriff nehmen?
Den Wahlschalter hatte ich bisher ausgeschlossen, da die automatische Zündung ja auf Gasstellung am zünden ist und sich bei erzeugter Flamme abschaltet.

Jetzt verstehe ich die Funktionsweise: Die Thermospannung wird vor dem Magneteinsatz durch den Thermostromunterbrecher zum Energiewahlschalter geleitet. Bei der Einstellung „Gas“ wird der Thermostrom dann zum Magneteinsatz weitergeleitet.

Um den Betriebswahlschalter zu überprüfen, brauche ich die Anschlüsse am Thermostromunterbrecher nur auf Durchgang bei Gasstellung überprüfen, oder?

Moin,

ich habe jetzt mal die Anschlüsse die zum Thermostrom-Unterbrecher gehen auf Durchgang geprüft.
Es ist Durchgang vorhanden, allerdings wird beim leichten bewegen des Drehschalters ein unterschiedlich großer Widerstand angezeigt.

Ich würde somit gerne erstmal den Energiewahlschalter öffnen und die Kontakte reinigen.

Müssen alle angeschlossenen Leitungen dafür entfernt werden?

Gibt es hierfür vielleicht auch eine Anleitung?

Vielen Dank im Voraus...

Viel warten kann man da nicht.
Die Wartungsanleitung hatte ich oben schon verlinkt.--> Link

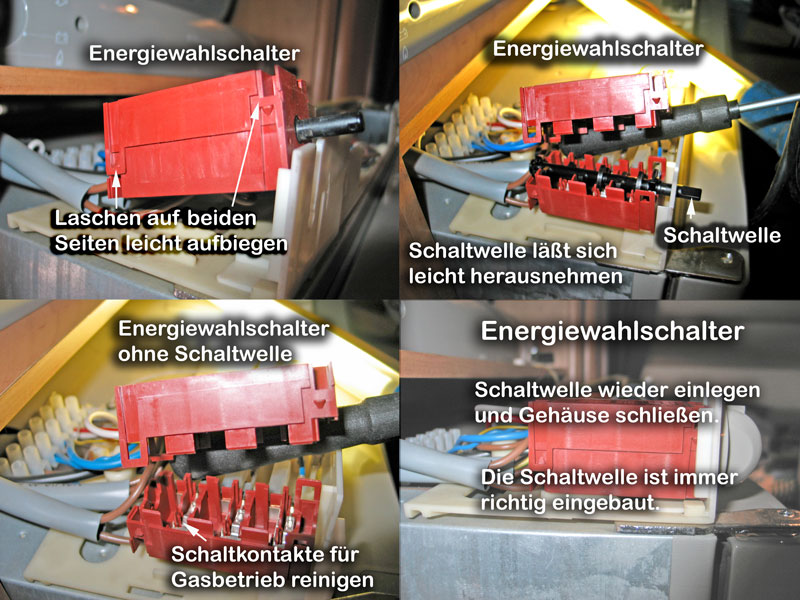

Aufmachen, Schaltwelle herausnehmen, Kontakte reinigen, Schaltwelle einlegen, zusammenbauen.


Entfernen muss man die Leitungen nicht.

Gruß
Scout
