Verbindungskabel Waeco LCD 250 Rückfahrkamera

Einen sonnigen Donnerstag an alle,

ich würde gerne den Monitor meiner o.a. Rückfahrkamera versetzten.
Im Moment ist sie rechts vom Lenkrad, oben auf dem Armaturenbrett befestigt.

Ich will den Monitor nun links vom Lenkrad auf dem Armaturenbrett anbringen. Leider ist das
vorhandene, ich nenn es mal "Videokabel"(Verbindungskabel von Rückfahrkamera und Monitor) zu kurz.

Dieses will ich nun verlängern, indem ich ein weiteres Verbindungskabel einfach dazwischenstecke

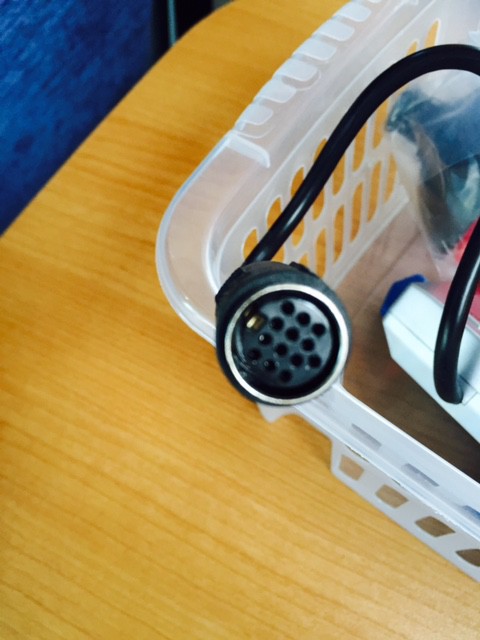

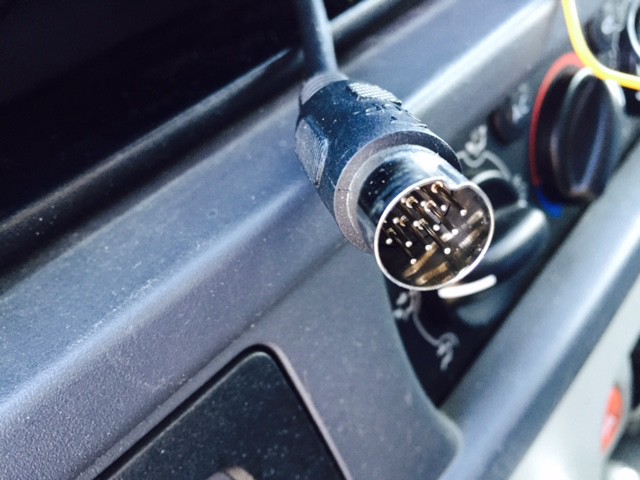

Es sind aber 12 Pins (siehe Bilder) . Ich finde aber keine 12 Pins.
Auch Herr Google hilft mir nicht weiter.
Gingen auch 6 Pins..oder sind dann Funktionseinbußen zu befürchten?

Weiß jemand Rat? 8)


Hollymotz

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Also wissen tue ich das nicht, aber ich kann mir kaum vorstellen, dass alle 12 Pins belegt sind.
Frag doch mal die, dies erfunden haben: Waeco. Die müssten dir doch bestimmt helfen können.

Hallo,

das Kabel mit dem 12 Pin Stecker ist ja das Systemkabel um den Monitor mit der Anschlussbox (dort werden die Kabel der Kameras und die Stromversorgung angeschlossen) zu verbinden.
Eine Verlängerung wird es nicht geben aber du kannst versuchen die Anschlussbox nach links zu verlegen, wenn du Glück hast ist das Kamerakabel lang genug. Wenn nicht gibt es Verlängerungskabel für die verschiedenen Waeco Kabel --> Link Stromversorgung und Rückfahrsignal kannst du mit handelsüblichen Leitungen nach Bedarf verlängern.

...ah..ok..ich verstehe...also doch nicht so einfach.....jetzt muss ich nur noch herausfinden, wo die Box sitzt. Ärgerlich..

Hallo,

das Kabel auf deinem zweiten Foto führt zur Box, sie ist nicht weit weg, so lang ist das Kabel nicht :D

..hm...ja das ist korrekt...die geht durch den 1. Din-Schacht..in die Armatur...mal sehen was sich da hinter verbir :) gt

Meist ist da noch irgendwo ein bischen Kabel drin aufgewickelt, keiner macht das alles so knapp.

Dieter

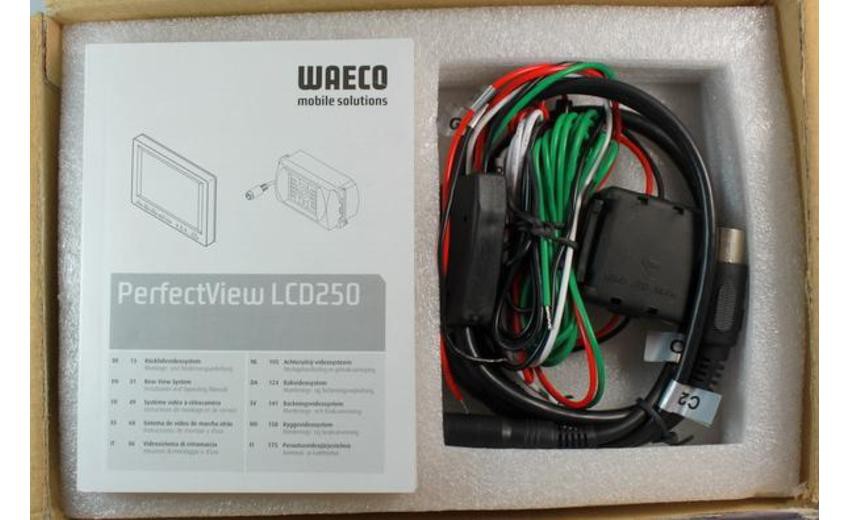

Sieht warscheinlich so aus oder?

hollymotz hat geschrieben:

Sieht warscheinlich so aus oder?

Ja, links in dem Karton das kleine schwarze Teil, Anschlussbox war vielleicht etwas unklar ausgedrückt.

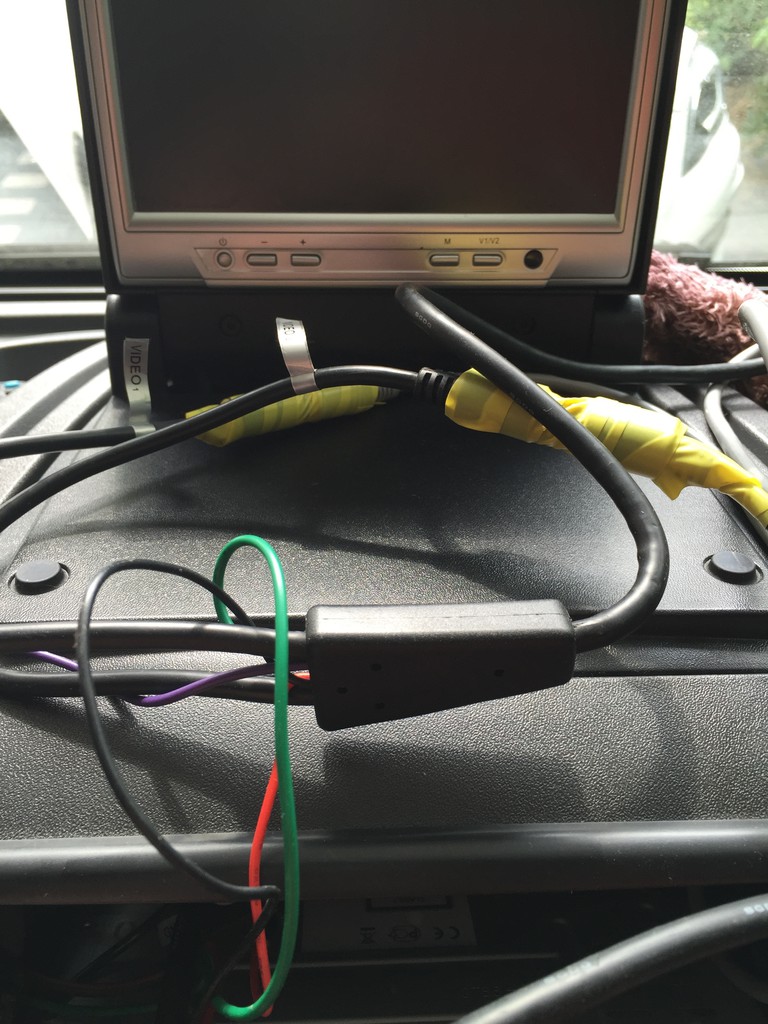

So schaut´s bei uns aus:

Super Frank...Vielen Dank

holger
