Ich habe mir einen Spannungswandler --> Link gekauft.
Mein Forster hat zwischen Beifahrersitz und Wohnraumtür einen Notsitz, in dem die Bordelektronik samt Batterie steckt. Für den Spannungswandler ist da noch reichlich Platz, das beiliegende Kabel reicht locker bis zu den Batterie-Polen.
Die Frontseite des Spannungswandlers mit 230V-Steckdose und Ein/Aus-Schalter soll im Wohnraum zugänglich sein. Einen Einbaurahmen o.ä. gibt es nicht.
Also : eine Öffnung in die Sitztruhe sägen, sehr genau, so dass die Frontplatte des Wandlers haargenau passt ?
Oder gibt es da eine bessere Möglichkeit ?
Dieter
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
Einbau Spannungswandler : Frage an "Tischler"
|
Hallo Dieter, bin zwar kein Tischler, habe aber ja das gleiche Womo und das gleiche Problem. Ich habe mir eine Einbausteckdose für 220V gekauft und einen kleinen runden Schalter (So wie der Lichtschalter in der Sitztruhe). Die Einbausteckdose braucht nur ein rundes Loch von ca 35mm, der Schalter ein 14mm Loch. Mit dem runden Schalter schalte ich den Strom zum Wechselrichter frei, in dessen Steckdose habe ich ein Kabel eingesteckt, das am anderen Ende an der Einbausteckdose angeschlossen ist. Somit kann ich den Wechselrichter von außen einschalten und habe die 220V außen an der Sitztruhe. Vielleicht kannst Du auch den Einschalter des Wechselrichters nach außen verlegen? Sehe gerade, Du hast auch einen Fraron, könnte sogar unserer sein, bzw dem sehr ähnlich. - Ich habe den Einschalter ausgeklipst und die Kabel verlängert und dann an den kleinen runden Schalter angeschlossen. Natürlich hätte ich auch den originalen eckigen verwenden können, aber mir hat der runde besser gefallen, weil er zum vorhandenen Lichtschalter passt. Den Wechselrichter so auszusägen, dass dessen Frontseite nach außen zeigt, geht zwar, aber ist ohne Einbaurahmen schwierig(Wenn es sauber aussehen soll) Außerdem was machst du, wenn der mal kaputt geht? Wenn du keinen baugleichen bekommst, passt das Riesenloch nicht. Für diese Einbausituationen gibt es natürlich auch Wechselrichter mit Fernbedienung, nur das hatte unser kleiner nicht.- Aber jetzt sozusagen schon :-) LG Selbstschrauber

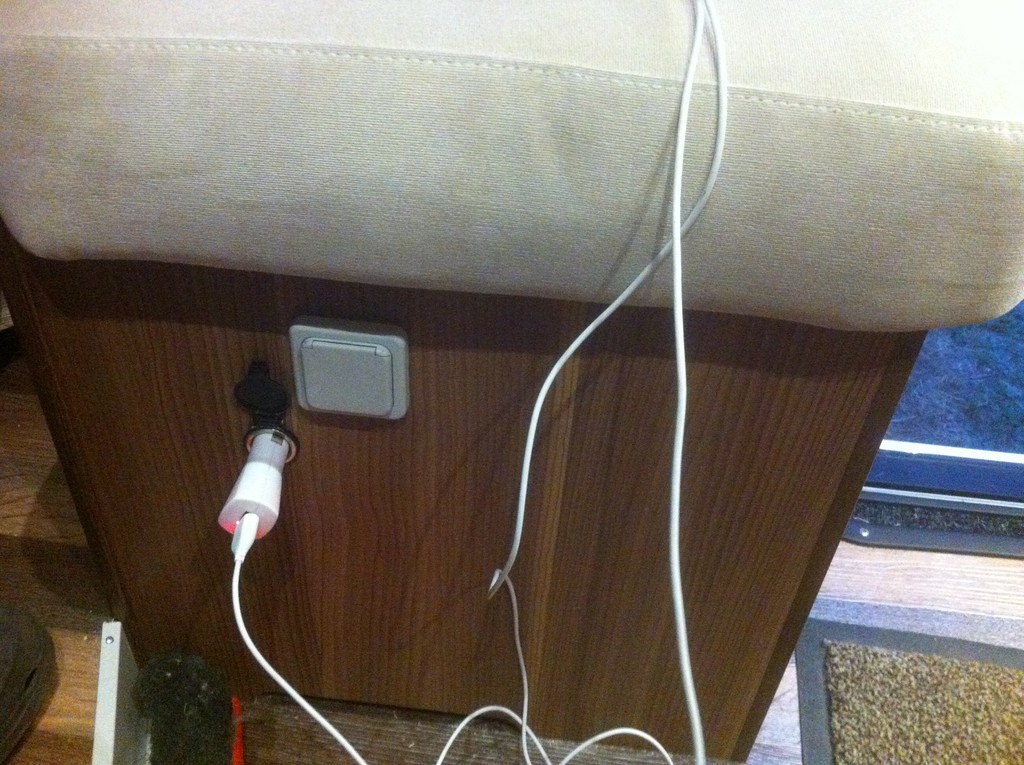

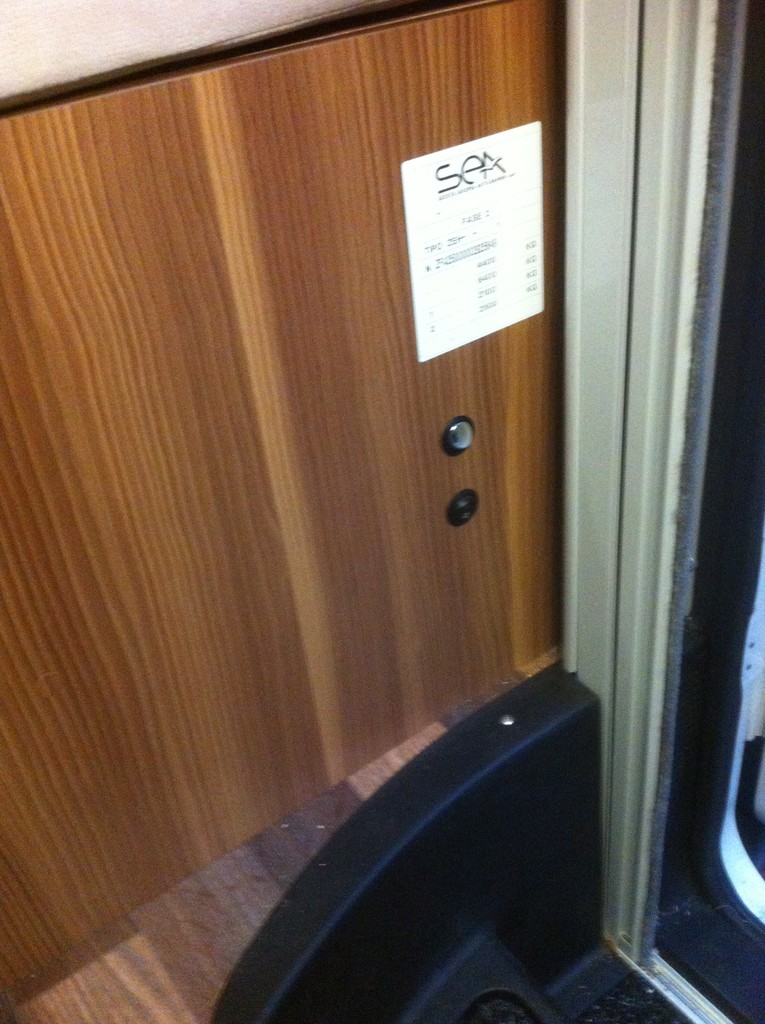

Ja klar, Das Gerät versteckt verbauen, die Steckdose "verlängern " und eine Dose in das Holz einbauen oder per aufputzsteckdose dahin legen wo es Sinn macht! Den ein/Ausschalter kann auch ein Elektriker verlängern, vielleicht gibt es sogar eine Fernbedienung für das Gerät! hier 2 Bilder, wie ich es gelöst habe: Schalter verlegt:  Der obere ist der Originallichtschalter, der untere schaltet den Wechselrichter ein Steckdose:  LG Selbstschrauber Es gibt übrigens Steckdosen mit Wechselschalter in einem Bauteil. --> Link Damit könnte das oben Beschriebene sehr schön umgesetzt werden. Euer Alf Halt ! Habe auch ein 50A-Ladegerät so mit Ausschnitt in die Sitztruhe montiert,weil ich die Anzeigen u. den Hauptschalter wollte. War eine Sch.-Arbeit u. ist mir optisch nicht besonders gelungen (Papierfurnierausbrüche trotz Tesafilm.), halt kein Schreiner. Würde ich Deinem Fall nicht machen ! Du willst doch wegen des Schalters.... Würde, wenn es f. den WR gibt, einen Fernschalter/Taster überRelais einbauen u. Gerät ganz versteckt installieren , Belüftung ? Falls es keinen Fernschalter gibt, würde ich Gerät öffnen u. Kabel f. 2ten Kippschalter parallel legen u. Schuko daneben einbauen. Der Geräteschalter bleibt aus, WR wird mit externem Schalter ein/ausgeschaltet. Beim Geräteschalter nach Schalt-Amp. schauen, 2. Kippschalter ebenso dimensionieren! Also anstatt Schreiner Elektriker oder hast Du mit dem Loch schon angefangen ? :razz: Gr. Richi
So mache ich das jetzt auch. Für die 230V Steckdose suche ich noch ein passendes Design, wie die anderen 230V Steckdosen im WoMo. Den kleinen runden Schalter habe ich im Baumarkt auch gefunden, aber erst mal zur Seite gelegt. Ich will erstmal sehen, dass der Wechselrichter über ein paar Wochen stabil funktioniert. Durch das Entfernen des Originalschalters ist wahrscheinlich sonst die Garantie dahin.
Das würde ich nie so machen. Das sind zwei komplett getrennte Funktionen, Schalter soll 12V Eingang für den Wechselrichter schalten, Steckdose ist der 230V Ausgang des Wechselrichters. Das gehört für meinen Geschmack auch optisch getrennt, elektrisch sowieso.
Danke für die Rückmeldung! LG Selbstschrauber Wieviel 12V-Ampere denn f. d. WR ? Da muß ganz sicher ein Relais dazwischen! Die WR haben je nach Leistung hinter dem Ein/Aus- Schalter eines eingebaut. Gr. Richi

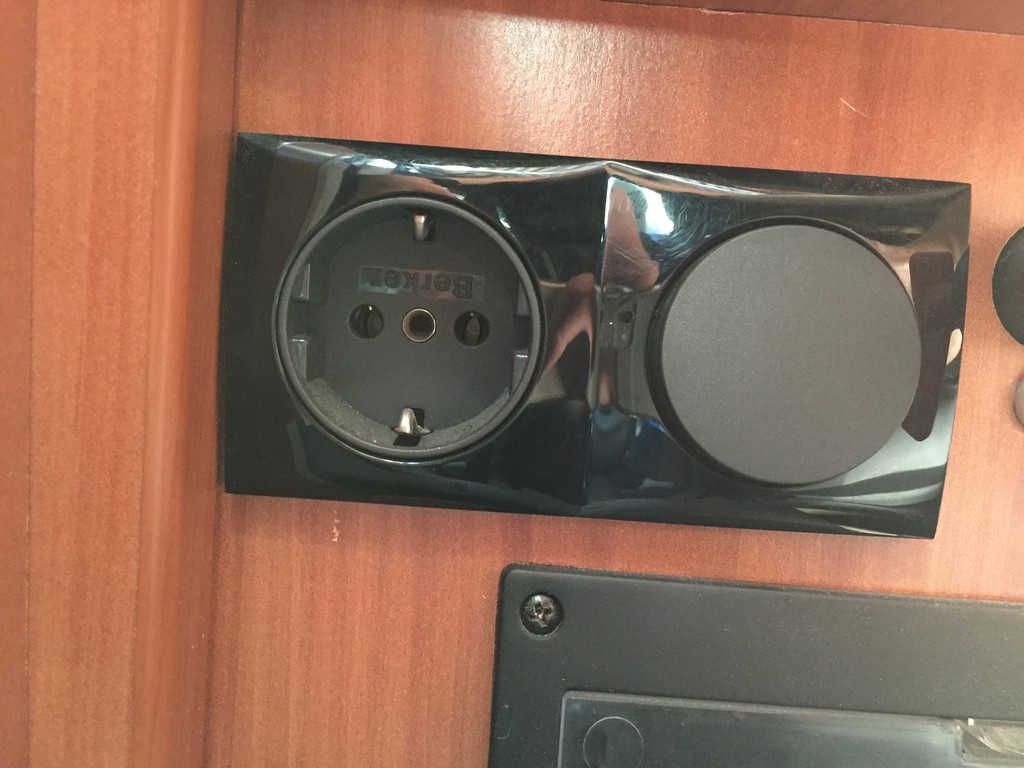

Beim originalen Ein/Aus - Schalter am WR kommen zwei 0.5 mm²-Litzen an. Dieser Schalter soll ersetzt/überbrückt werden. Der schaltet bestimmt ein Relais o.ä., interessiert hier aber nicht. Ja. Gr. Richi Hallo, mein Wechselrichter ist auch unsichtbar in einer Sitzbank verbaut, Waeco hat freundlicherweise gleich einen Anschlussblock montiert an dem ein separater Schalter angeschlossen werden kann. An dem habe ich einen Berker Schalter montiert und direkt daneben in Kombination die 230 Volt Schukosteckdose und so schauts aus:  Bei Nichtgebrauch steckt ein kleines Nachtlicht in der Schukosteckdose, so sieht man wenn versehentlich mal der Schalter betätigt wurde:  PS: ja ich weiss, das Zentralstück ist falsch herum montiert :D
Da ist ja ständig Plus und Minus verdreht :D :D :D Dann ist das ja eine Drehstromsteckdose :gruebel: :lach:
Wenn schon, dann ist das Wechselstromsteckdose und keine Drehstromsteckdose!? :) Gordan :roll: Sollte doch ein Witz sein, --> Zenttralst. falsch montiert --> + - vertauscht --> Drehstromsteckdose mit Lachsack! Jetzt verstanden? Gr. Richi |
