Umbau Generator T 2500 H

Hallo Leute,

bin von ganz netten Campern am WE auf dieses Forum aufmerksam gemacht worden und musste mich natürlich sofort anmelden :D
Ganz, ganz tolle beiträge hier zu finden.
Ich werde sicherlich zum einen oder anderen einmal dazustoßen...

---------------

doch nun zu meinem kleinen Problemchen.

Habe mein Mobil nun 2 Jahre und bin eigentlich für meine Bedürfnisse sehr zufrieden...

Es ist auch ein Dometic Generator T2500H mit an Board - und das ist auch schon das Problem:

Der Händler hat hier "nur" die "normale" Version verbaut, d.h. den Generator in eine Kiste gesteckt und unten außen an den Boden geschraubt.
Im Winter, wenn man ihn gelegentlich braucht, gelangen die Abgase durch alle Ritze und Öffnungen in den Innenraum und Du hälste es nicht mehr aus - Kurz vor einer Abgasvergiftung. (Soweit hat wohl keiner gedacht bei der Montage...)

Nun habe ich auf anraten folgende Teile besorgt:

1. einen anderen Schalldämpfer mit Anschluss für den Abgasschlauch
2. ein Winkelstück (wohl nach dem Schalldämpfer als Ausgang am Gehäuse
3. einen Abgasschlauch
4. die Schellen zum Befestigen des Schlauches


Nun hab ich mich mal drunter gelegt und die Serviceklappe der Auhängung entfernt.
Der Schalldämpfer, der zu tauschen ist, ist wohl hinter einem rotem Blech versteckt.
Nachdem ich die Schrauben gelöst hatte, konnte ich jedoch das rote Teil nicht abnehmen.
hier und da gezogen und gewackelt, leider ohne Erfolg.

(Bilder könnte ich nach Bedarf mal machen)

Was ist zu tun, dass man den kleinen Schalldämpfer tauschen kann?

Bin hier etwas ratlos und hab alles wieder zugeschraubt.

Der Generator scheint fest in dem Gehäuse zu sitzen und ist sehr schwer.


Ich freue mich, wenn ihr mir helfen könnt. WIll im kommenden Winter das Teil auch mal richtig laufen lassen und mich im WOMO aufhalten können.



Besten Dank schonmal für eure Hilfe


Dann kanns wieder weiter auf Entdeckungsreisen gehen 8)

Es ist eindeutig dass dein Generator nicht Fachgerecht eingebaut ist. Das ist grade die Sache die ich schon oft
angesprochen habe, über Schlamperei und Ahnungslosigkeit manche Fachhändler. Es kommt immer wieder!
Egal ob du Generator Typ 1. oder Typ 2. hast, das darf nicht passieren und ist wie du schon geschrieben hast
lebensgefährlich. Wir haben schon länger Generator ONAN Cummins 2,0KW. Der wird sehr oft gebraucht für
Induktionskochplatte oder Haartrockner da ich Bordbatterien durch Wechsellrichter nicht strapazieren möchte.
Trotzdem da riecht absolut nichts, und so soll es auch sein. Ich kann dir nur raten richtige Fachhilfe zu suchen.

Liebe
Gordan

Hallo Gordan,

danke für Deine Antwort.

Doch wie muss ich den umbauen?
Die haben ja nur das Standardmodell OHNE Abgasschlauch verbaut.
Aber ich kann den ja unmöglich rausziehen wenn ich drunter liege.

Ich muss nur wissen, ob es viell ein Trick gibt, wie man den roten Deckel abkriegt.

Es muss ja eine Möglichkeit des Umbaus gegeben sein.


Da das ja nun der Dometic Channel ist, könnte evtl jemand helfen...


Dafür bedanke ich mich im Voraus :)

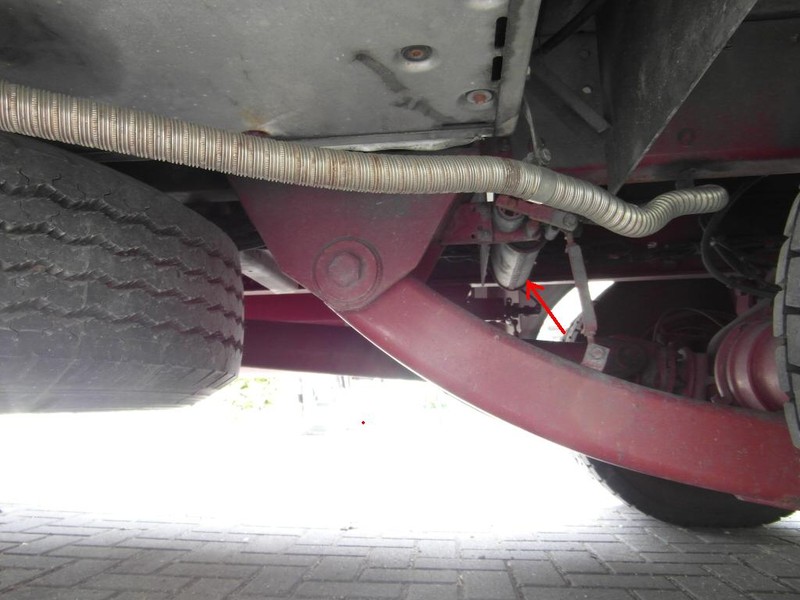

mein Auspuff hängt mittig unter dem Fahrzeug und ich rieche nichts.
Allerdings höhre ich ein rasseln, was sich wie eine gelockerte Schelle anhöhrt, soll lt. Schrauber ein Pfeifgeräusch durch das lange flexible Abgasrohr sein.

Hey Thomas,

klar kannst Du nichts riechen, Hast ja auch ein Abgasrohr dran.
DAS muss ja erst noch montiert werden. (Siehe obigen Beitrag)

ne, ganz andere Bauart.

Hab mich mkurzerhand mal drunter gelegt und paar Fotos gemacht.

Dann sieht mans besser, was gemeint ist :D


(NUn ne halbe Stunde lang geladen und alles weg....weil....)



Oh, schade. Offensichtlich bin ich noch zu neu, um Bilder posten zu dürfen.

So kann man sich im wahrsten Sinne des Wortes "kein besseres Bild" machen...


:( :( :(


Was kann man nun tun?

Je Entdecker ... Ohne Namen :wink:

Bevor man sowas angeht gehört erstmal klar festgestellt:
1. wo ziehen die Abgase ins innere
2. ist der Generator iO und richtig eingestellt

Zu 1
Wenn du nicht weist wo es rein zieht nutzt dir das verlegen nix , vgl legst du die Abgase nur zu einem andere "Ritz"

Zu 2
Ist das Ding nicht in Ordnung und dringt wie Trabi musst du einen Kamin setzen damit die Abgase woanders hin ziehen.
Steht da evtl eine Wartung an , Luftfilter,
Kerze usw und hast den richtigen Sprit drin?


Peter

Hi Peter,

nene, ist alles ok.

Das Teil läuft einwandfrei und hat nur ein paar STd aufm Buckel.
Das WOMO ist neu. Die Abgase stauen sich unter dem Fahrzeug, weil Sie nicht weg können.

Wie gesagt, es FEHLT das Abgasrohr.


Sonst ist alles ok.


oh, ich glaube jetzt "darf" ich. mal sehen...

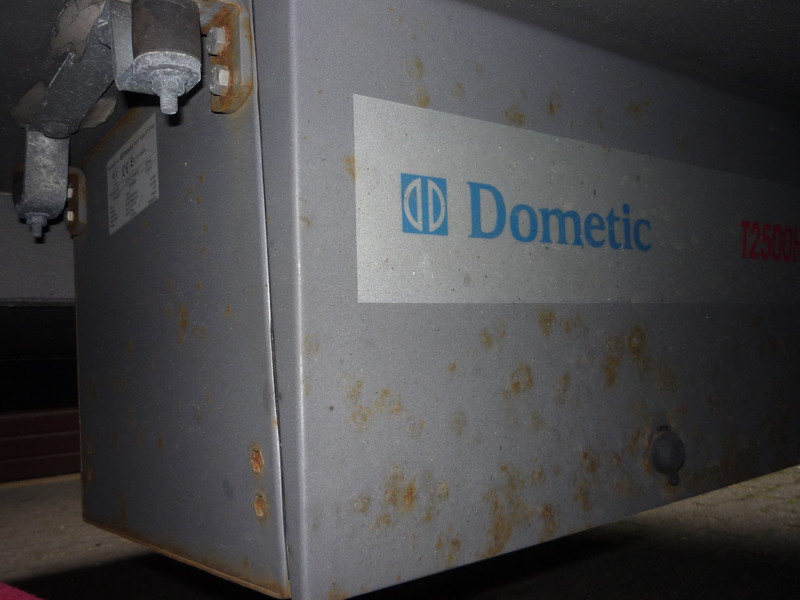

Der Generator unten am Fahrzeug angebracht

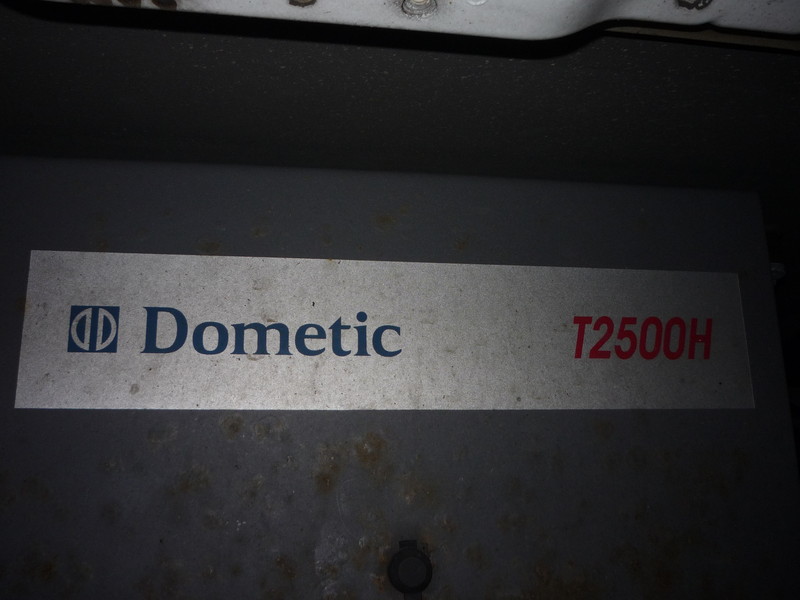

Die Serviceklappe. Abzunehmen bei Ölwechsel etc.






hinter der roten Abdeckung links sitz der bisherige Schalldämpfer, der KEINEN Anschluss für ein Abgasrohr hat.
Deshalb muss man den gegen einen MIT Anschluss für das Winkelstück und Schlauch austauschen.

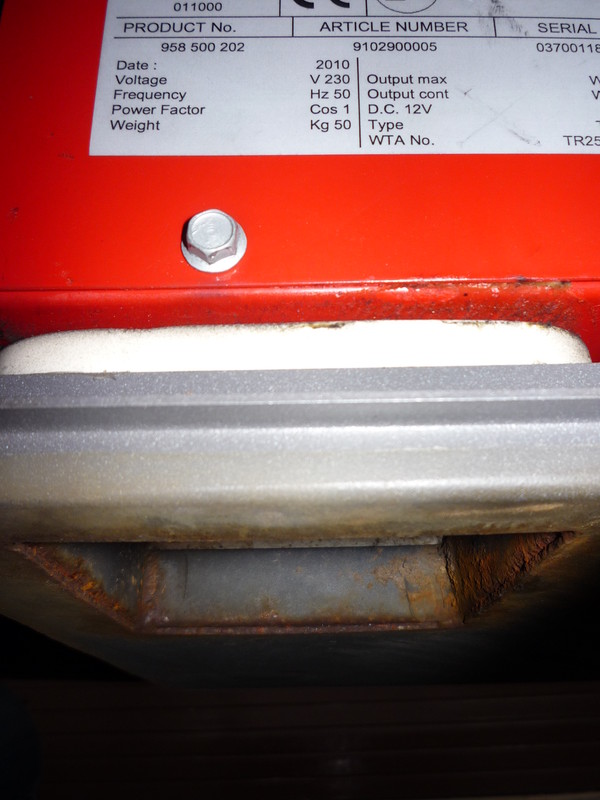

Unten sieht man die Aussparung durch die der Generator die Abgase abführt.
Man kann den Schalldämpfer zwar fühlen, kommt aber ohne die rote Abdeckung abzunehmen nicht dran...

Ich kann die vorderen Schrauben lösen, aber nichts abnehmen.
Wenn man jetzt wüsste wie das verbaut ist... (Vom Händler kann man keine Hilfe erwarten...)... ists eigentlich rel schnell gewechselt...





Und um DAS gehts eigentlich "nur".

Um da ranzukommen muss das Aggregat aus der Kiste herausgezogen werden.
Siehe die Bedienungsanleitung
--> Link --> Aufblättern bei (+) Generators --> T2500-operating_MULTI.pdf --> die letzten beiden Bilder-Seiten.

Abbildung 8:
Da geht das rote Blech gewinkelt nach hinten weiter und ist hinten mit noch zwei Schrauben befestigt.

Auf Abbildung 7 sieht man eine Klemmschraube als Sicherung für den Ausziehschlitten.

Hey Wohnwagen-Otto,

hammergeil!
Viiielen vielen Dank für Deine Hilfe :) :) :)

...und wenn der wirklich noch auf nem Schlitten sitzt ist alles geritzt 8)


Ich melde mich wieder. :ja:

Hey Wohnwagen-Otto,

Er sitzt wirklich auf nem Schlitten 8)
die Klemmschraube saß zwar woanders, aber man konnte den Generator nun nach lösen einiger Anschlusskabel, ein STück weit herausziehen.
Das ist alles verdammt eng verbaut und war richtig Kleinarbeit und Fingerspitzengefühl gefragt.

Im Grunde konnte ich alles am verbauten Schalldämpfer lösen bis auf die letzte Schraube des Flansches zum Motor.
(Abb. 7 zwischen roter gewinkelter und abgenommener Abdeckung und Motor)

Das Blech kann man nach lösen der einen Schraube nach zwar ein kleines Stück oben biegen aber dann ist auch schon Schluss, denn dann stößt man an den Fahrzeugunterboden.
Die sitzt sowas von hinten dran, da kommmst mit einem Schlüssel nicht dran.
Für ne Nuss ist kein Platz und der Platz nach oben reicht nicht aus, um mit einem Schlüssel zu hantieren, weil DU den Winkel zum ansetzen nicht hast.

Hast Du ne Idee, wie man da noch vorgehen kann?
Bin echt ratlos... :?: :( :!:

Ich kenne das Aggregat nur von deinen Bildern und aus der Anleitung.
Detailfoto möglich?

Habe schon schwer erreichbare Muttern mit einem langen Schraubendreher (auf den Sechskant gesetzt) und einem Hammer (Schläge auf den Schraubendreher) gelöst.

Letzte Option wäre, die nicht mehr benötigten Teile wohl überlegt abzusägen, um an die Mutter zu kommen.

Hi Wohnwagen-Otto,

Mit dem Schraubendreher wird das hier nichts bringen, denn Du musst irgendwie nen 13er Schlüssel (egal welcher Art) ansetzen.
(Nach dem Wechsel des Schalldämpfers musst ja wieder voll anziehen, dass der Flansch dicht wird.)
Durch die Hitzeentwicklung des Aggregats sitzen die Schrauben nat ziemlich fest und man kommt da garnicht hin, um überhaupt nen Schlüssel anzusetzen...
Der Platz ist so eingeschränkt, dass man nach oben auch nicht wirklich Platz hat...

Ich versuche ein Foto davon zu machen...

Hallo,


so hier die Bilder der Problemstelle...

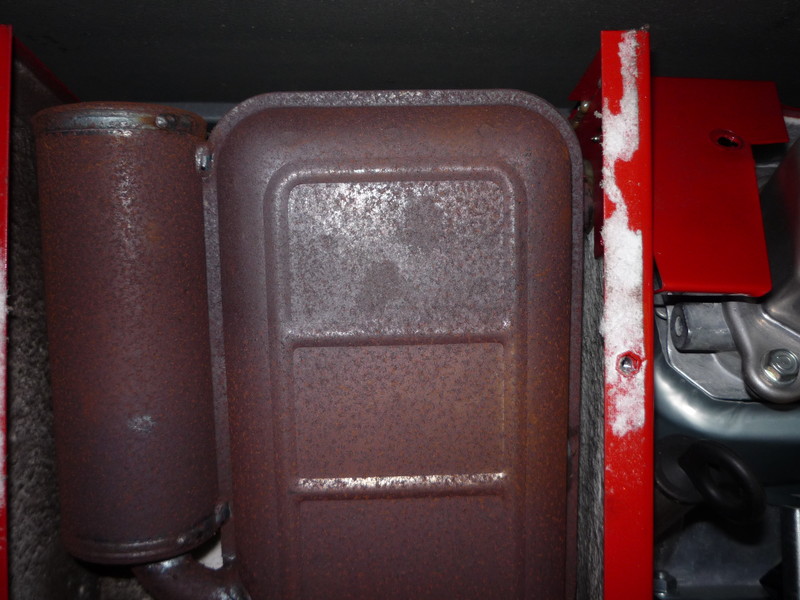

Schalldämpfer mit abgenommenem roten Deckel.

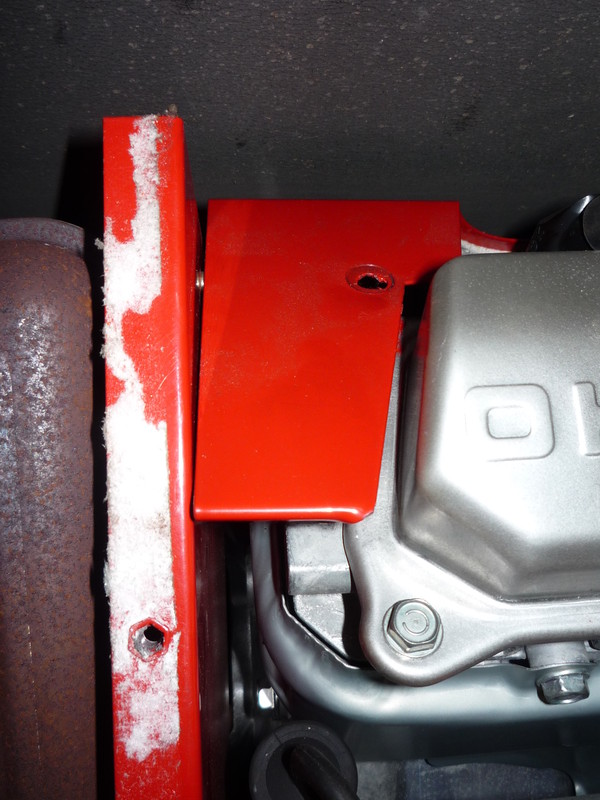

rote Abdeckung rechts vom Schalldämpfer als Abdeckung für den Anschraubflansch.





Hier nun den Deckel nach oben gebogen.
Weiter geht er nicht, da wie gesagt dann der Unterboden des Womos kommt.

Die vorderne Mutter war zwar sackefest, ging aber dennoch zu lösen.

Nur an die HINTERE Mutter kommst irgendwie nicht dran.
Die Lösung mit dem Schraubendreher greift hier also nicht...

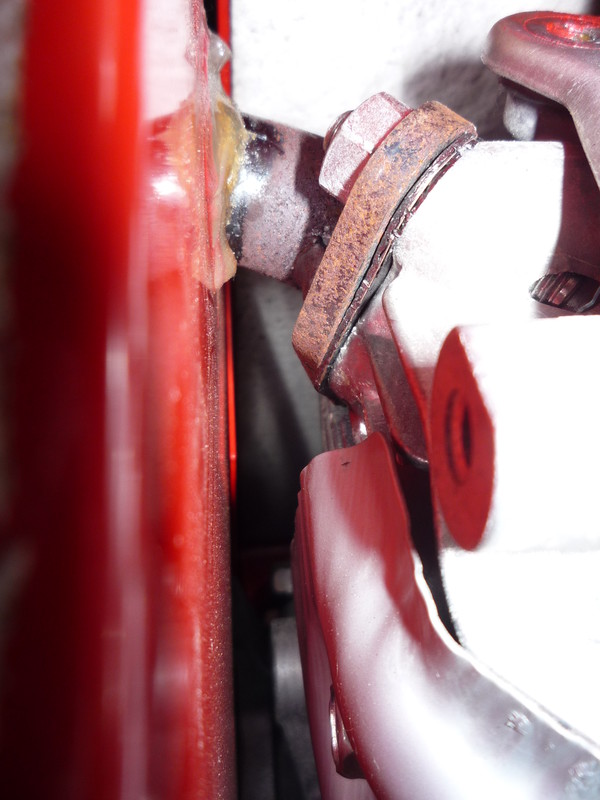

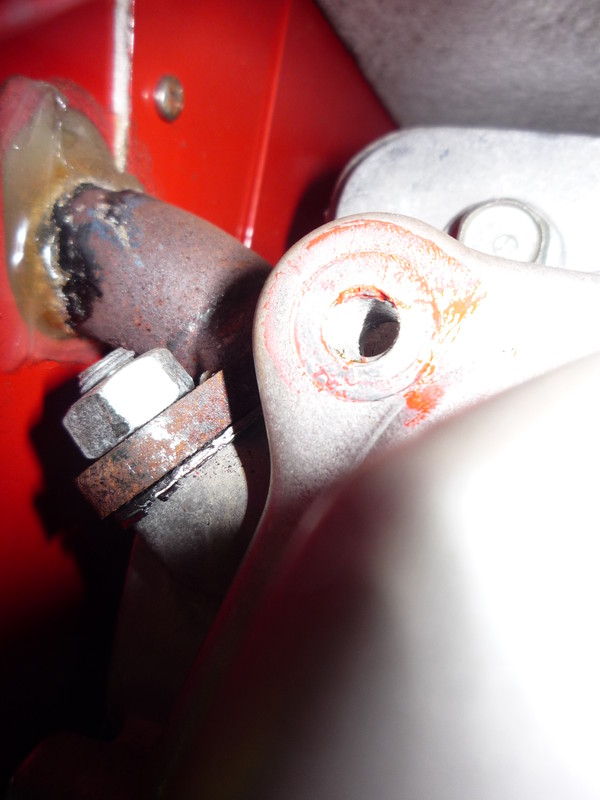

Hier noch 2 Bilder. Man kommt so schlecht hin.
Evtl sieht man was...

...wieder lange drunter gelegen und versucht, gemacht getan.
hab auch die halbe Garage auseinander geschraubt, um zu schauen wo und wie der Generator montiert wurde.

Werden dann mal mit 2 Mann die Kiste komplett abschrauben und rausziehen.

Man kommt an den Flansch einfach nicht dran.

Dem neuen Schalldämpfer hab ich auch schon nen Zinkstaub-Mantel verpasst ;-)
(Sonst sieht der nach 2 Jahren genauso aus wie der jetzige)
Hammer, dass man sowas überhaupt so produziert...


Ein Appell an Dometic Waeco: Liefert bitte niemals ein Aggregat OHNE Abgasschlauch aus...


Ein Dank an Wohnwagen-Otto (wer auch immer dahinter stecken mag) für Deine Hilfe...
