Moin,
ich bekomme demnächst zu meinen 2 Stk. vorhandenen noch 2 Akkus dazu. Habe noch nicht geschaut, gehe aber von Diagonalverkabelung aus.
Wie ordne ich die Kabel für die Zusatzakkus am besten an und spricht etwas dagegen die zusätzlichen Kabel in grösserer Dimension zu nehmen, weil 95mm² kann ich auf Länge mit Ringösen gratis bekommen.
Die Akkus stehen stirnseitig hintereinander.
Hat jemand dafür eine Zeichnung, bitte auch für 3 Akkus, ev. baue ich den 4. doch nicht ein.
Wenn einfach Plus auf Plus und Minus auf Minus langt, wäre es für mich am einfachsten.
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
Zusatzakkus anschliessen?

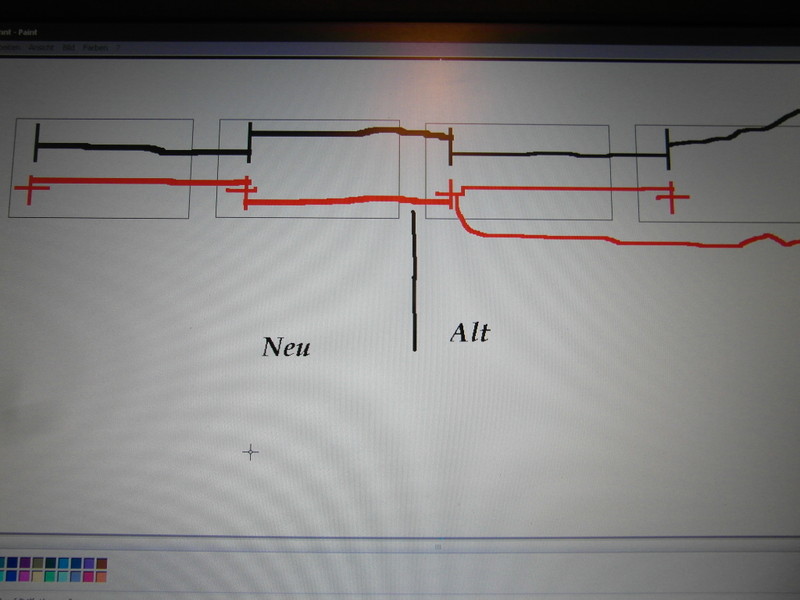

Bei dem Querschnitt langt's locker :wink: Danke! Also Kabel so kurz wie möglich, sonst brauche ich nichts beachten? Bei den dicken Kabeln kannst du dir die Diagonalverschaltung schenken. Oder du nimmst wesentlich dünnere Kabel für die Zusatzbatterien.16 qmm sollten leicht reichen, da die Ströme sich ja auf die 3 Batterien verteilen. Bei z. B. 150 A entsprechend 1,6 kW fließen aus der 3. (und 4.) Batterie nur noch 50 A. Die leicht unsymmetrische Belastung der Batterien für die kurze Zeit mit 1,6 kW kannst du vernachlässigen. Und beim Laden sind die Ströme noch wesentlich kleiner. Mit so wenigen Worten...so viel gesagt :top: Moin Wenn du die Akkus nur ab und zu mal flexibel nach Bedarf nutzen möchtest, würde ich dir vorschlagen ein Kabel mit einem solchen Stecker --> Link zu basteln, dann geht der Umbau in Sekunden. Belastungsmäßig halten die das geforderte locker aus, ich habe die an Lipos bis 5 Zellen und Spitze 50a. Christian dachte jetzt so:  :D :D ...Du hast jetzt nicht wirklich Deinen Monitor abfotografiert?????? :eek: :eek: Aber der Plan ist schon ok. ;-)
sonst hätte ich bestimmt wieder zu lesen bekommen....unzulässiges Format kann nicht eingefügt werden oder so ähnlich. :? Meine Knipse macht immer JPEG und das geht immer ok. :D Kein Plan ohne Plan..... Ich würde aber sicherstellen, das der Ladestrom und Entladestrom gezwungermaßen durch alle Batterien fließen muss...... Moin Andreas, wie zwingst Du denn bei einer Parallelschaltung Deinen Strom ? Meiner richtet sich nach den physikal. Gesetzen. :ja: , Charly Ach ja, das ist toll mit den physikalischen Gesetzen, der Strom sucht sich eigentlich immer den Weg des geringsten Widerstandes... ich kann Dir ein Liedchen davon pfeifen, von unsachgemäßen Batterieinstallationen.... Moin, richtig, so ist es. Von einer unsachgemäßen Installation kann ja hier bei einem Kabelquerschnitt von 95 mm² nicht die Rede sein. , Charly Das hat auch bislang noch keiner gesagt ..... 8) Nur bei einer Paralleschaltung sollte man drauf achten den Pluspol auf die erste Batterie zu legen und den Minuspol auf die letzte... also Eingang auf die erste und Ausgang auf die letzte und natürlich die Batterien untereinander ist klar, Parallel schalten ...
:top: Alle sonstigen Verluste gehen in den ppm Bereich. Sollte man "zwischen den Batterien" nicht eine Sicherung einbauen? Ich hatte mal 2 Batterien parallel geschaltet, eine davon hatte einen Kurzschluss, wurde mächtig heiss. Ich weiss nicht wie oft das vorkommt, aber so ein Erlebnis prägt halt :eek: Alexander Ich habe das so gelöst, dass ich bei meiner Parallelschaltung nur eine Sicherung bei zwei Batterien eingelegt habe. Meine zweite Batterie nehme ich nur im Winter mit. Bei einem Defekt unterwegs lasse ich das Massekabel angeschlossen. Das Pluskabel der Batterien ist auch bei der zweiten, dahinterliegenden Batterie so lang, dass es auch einzeln an den Hauptschalter der Sicherung angeschlossen werden kann mit Schnellverschluss. Felix52 :) Parallelgeschaltete Akkus sollten optimalerweise gleiche Kapazität und Alter haben. In jedem Fall wäre aber ein einziger Akku mit mehr Kapazität besser (wohl aus Platzgründen nicht immer realisierbar). Wie schon erwähnt, die Physik regelt die Verteilung von Lade- und Entladestrom. Hier ist das der sog. Innenwiderstand, der nicht beeinflussbar ist. Noch ein Wort zum Zusammenschalten: unbedingt wie schon erwähnt parallel. Bei Serieschaltung (jeweils "Plus" mit "Minus" der Nächsten) addiert sich die Spannung; schwere Folgeschäden entständen. stedtli Sei herzlich Willkommen hier, lieber Schweizer Kollege, auch wenn Du Dich vielleicht auch gern hättest vorstellen mögen. :ja: Ansonsten "Vielen Dank" für Deinen Beitrag. von der anderen Ecke an der Nordsee Felix52 :) |
