Knaus Bedienteil freie Schalter benutzen

Hallo,

ich bin gerade mal wieder am Basteln an meinem Womo Knaus Sun Traveller 658 K und benötige ein Paar Infos bzw. Hilfe.

An meinem Hauptbedienfeld für die Elektrik im Aufbau über der Türe, da sind noch Schalter frei bzw. nicht belegt.
Jetzt hab ich mal die Klappe geöffnet, um an das Bedinteil von hinten dran zu kommen, jetzt hab ich aber festgestellt, das die Schelter mit auf eine Platine gelötet sind und nicht so einach angefahren bzw. benutzt werden könne.
An die Platine gehen inige Falchstecker mit Flachkabel dran.
Nun meine Frage, hat jemand einen Schaltplan für das teil oder hat die freineschalter schon mal in Betrieb genommen?
Mein Womo ist Bj. 2001 aber schon modell 2002......wäre klasse, wenn jemand von eich mir da helfen könnte.

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Stella mal den Bedienteiltyp und den Ladegerät Typ hier ein, dann wirds leichter! Oder mach Fotos
Andreas

OK, werde ich machen

Hallo Hier Bilder von meiner Bordelektronik

<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/Elektrik-2_4f6e.jpg" alt="" /></a>
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/Elektronik-1_0598.jpg" alt="" /></a>

Warum funktioniert das mit den Bilder einfügen nicht????

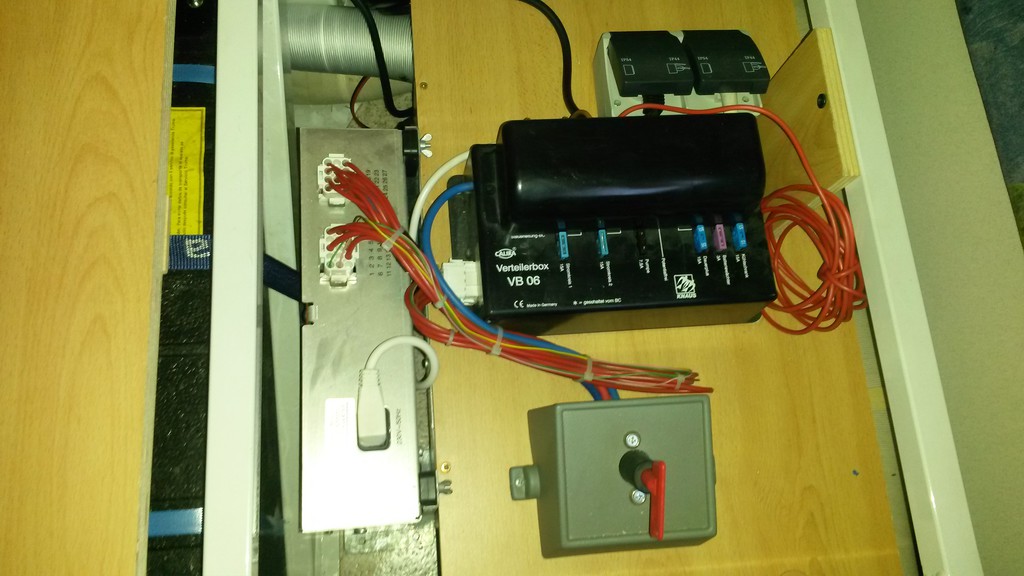

Hier die Bilder von meiner Zentralelektrik:

Zuerst mal eine Prinzipielle Antwort:
So wie die Bilder aussehen, hast du ein Ladeteil, eine Verteilerbox mit Sicherungen und ein Controlpanel. Der Ladegerättyp ist leidere nicht erkennbar. Aber selbst wenn du im Controlpanel einen Schalter frei hast, ist noch nicht sicher ob du auch eine Schaltleitung im Flachbandkabel frei hast. Was du definitiv nicht frei hast ist ein freier Sicherungskreis mit Ausgang an der Verteilerbox. Die sind alle belegt.
Meine Interpretation der vorliegenden Infos, Andreas

OK....ich hab im Internet eine Installations- / Bedinungsanleitung von der Verteilerbox gefunden.
Du hast mehr oder weniger Recht.

1. Es sind alle Schaltkreise belegt
2. Der Schaltkreis 1 und 2 istdauer belegt, d.h. ich kann diese mit den 2 freien Tasetn am Panel nicht schalten

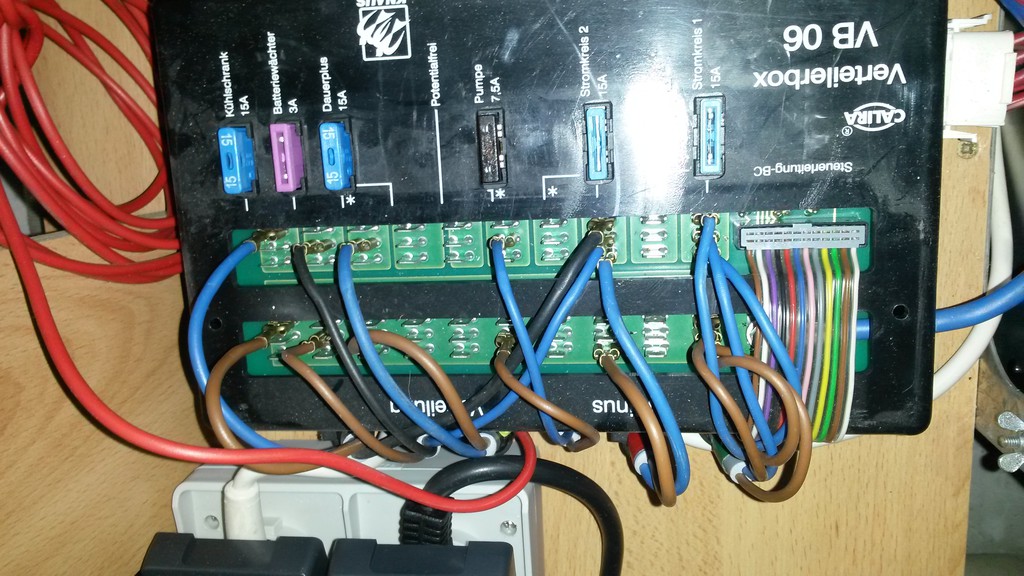

Was aber noch frei ist, das ist am Schaltkreis 1 und 2 am Verteiler der Ausgang, welchen ich mit den beiden Tasten am Panel schalten kann. Das sind die beiden Ausgänge am Verteiler, welche mit einem * gekennzeichnet sind.

Das reicht mir und ist auch genau das was ich wollte...mehr oder weniger...jetzt muss ich nur darauf achten, das ich auf die Kreise nicht zu viel Verbraucher draufpacke, damit die Sicherung nicht fliegt.

Danke noch für Deine Antwort!
