Exsis-i 504 - BJ 2013 -- Kontrollanzeige für Solarstrom?

Ich hätte gerne eine Möglichkeit, um (bei Sonnenschein) einfach feststellen zu können, ob meine Solarzellen tatsächlich auch Strom liefern. Leider gibt es derzeit hierfür keine separate Anzeige, so dass ich jedes Mal die rückseitige Verkleidung der Sitzkonsole unter dem Fahrersitz abschrauben und die Kabel vom Schaudt EBL 29 abziehen müsste, um dann mit einem Multimeter die entsprechende Prüfung vornehmen zu können. Das ist natürlich schon recht lästig.

Kennt jemand eine einfache Möglichkeit, einen Volt- oder besser noch einen Amperemeter zu installieren, der einem den aktuellen Status in Bezug auf die "Stromlieferung" der Solarmodule anzeigt? - Die entsprechenden Leitungen vom Dach werden bei uns im Wandschrank nach unten geführt. Im Prinzip gäbe es da eine einfache Möglichkeit, sich "dazwischen zu klemmen".

Für Eure Mühe vielen Dank im Voraus!

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Hallo pedaulm,
einfach in die Minusleitung vom Solar einen Shunt (50 A müßten dicke reichen)und ein Digitalamperemeter anschließen.
Beides in der Bucht für 5 bis 10€. Gibt da ein breitgefächertes Angebot.
Ich habe noch ein Digitalvoltmeter dazugehangen und so immer die Kontrolle.Die Bauausführung wie und wo bleibt Deinem Geschick überlassen.


Dieter

pedaulm hat geschrieben:Ich hätte gerne eine Möglichkeit, um (bei Sonnenschein) einfach feststellen zu können, ob meine Solarzellen tatsächlich auch Strom liefern.

Wenn du nur wissen willst, ob die Solarzellen an den Solarregler Strom (und wie viel) liefern, dann klemme ein 10-20A Amperemeter in die Plusleitung der Solarpanels und du weist es.
Wenn du wissen willst, ob die Solarpanel Stom (und wie viel) an die Batterie liefern, dann klemme ein 10A Amperemeter in die Plus Ausgangsleitung vom Solarregler.
Welche Instrumente/Anzeigen du verwendest bleibt dir überlassen.
Andreas

Es gibt u. a. für den Modellsport Power Analyser, die auch hier im Forum als "low cost Batterie Computer" verwendet werden. Ich denke, die kann man auch für Solarpanel benutzen (zwischen Panel und Regler, die Spannung muss nur stimmen)

krischan

Hi Pedaulm

Wieso nicht einfach auf das Kontroll-Anzeige nachsehen. Dort kann man Volt u. Ampere ablesen.

Welche Anzeige hat dein Hymer?


Carsten

Vielen Dank für die Antworten. Ich habe mich entschlossen, vom Hymer-Service die Solar-Kontrolltafel LT 320 von Schaudt einbauen zu lassen (--> Link), die anzeigt, wieviel Strom (Ampere) vom Solarregler (ist auch von Schaudt) an die Wohnraum- und die Starterbatterie geliefert wird.

Hi GeoCamper: Wenn mein Exsis-i BJ 2013 eine solche Anzeige hätte, hätte ich hier im Forum nicht nachgefragt. ;-) ;-)

Hallo Namenloser Pedaulm,

Es ist geradezu lächerlich, 99,-- Euro für die einzig Ampere anzeigende Anzeige von Schaudt auszugeben. (und widerspricht völlig deiner Eröffnungsfrage)

Hier Link zum eBay Artikel hast du alles was du brauchst für 13,99.

Mess-Spannung: DC 3,5 -30V
Mess-Strom: 0-10 A, 0-50A, 0-100A
Minimale Auflösung: 0,1 V / 0,1 A
Betriebsstrom: < 20mA
Anzeige: drei 0,28 "LED
Abmessungen: 48 x 29 x 21 mm
Bildwiederholrate: 500mS / 2 Hz
Mess-Genauigkeit: 1 % (± 1 Digit)
Betriebstemperatur: -10 bis 65 ° c

Liebe , Alf

Upps...Ich bin davon ausgegangen, das bei Hymer so eine Anzeige üblich ist.
Wie kannst du den Füllstand der Tanks und den Ladezustand der Batterien etc. denn ablesen?


Carsten

Hallo Carsten,

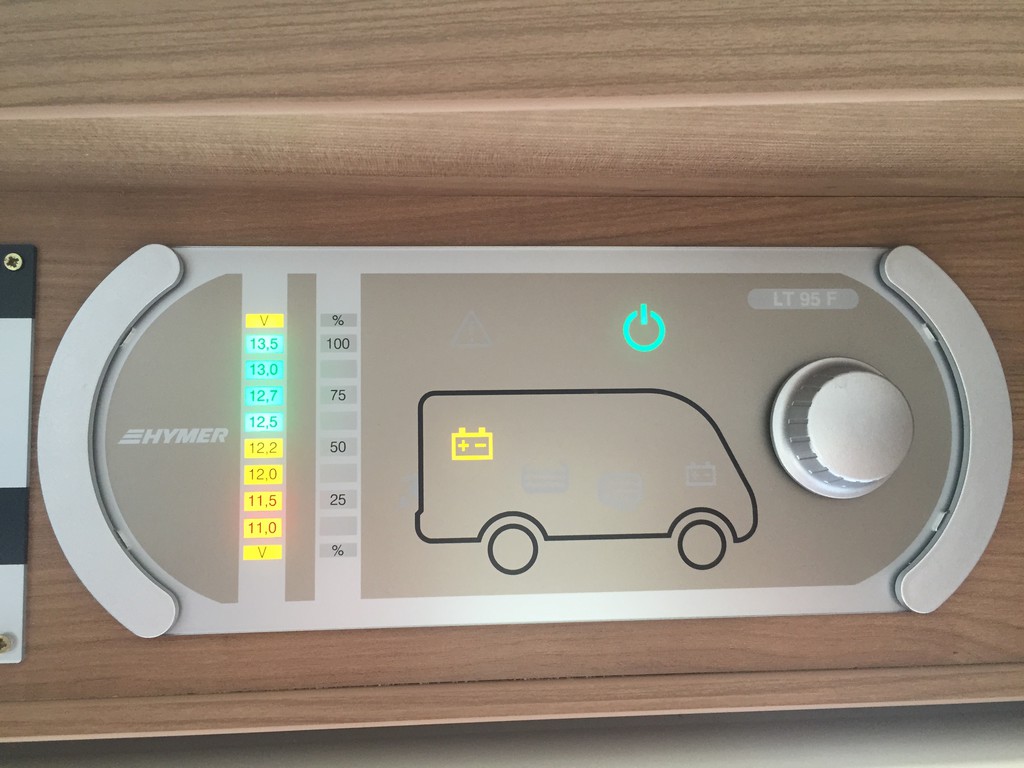

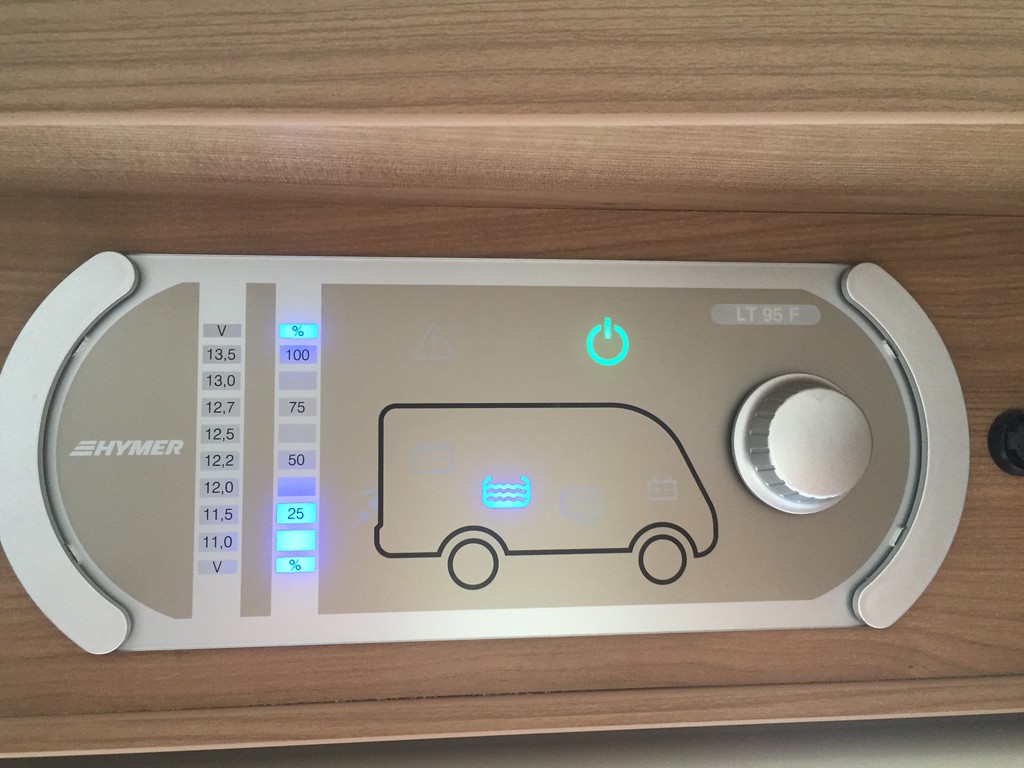

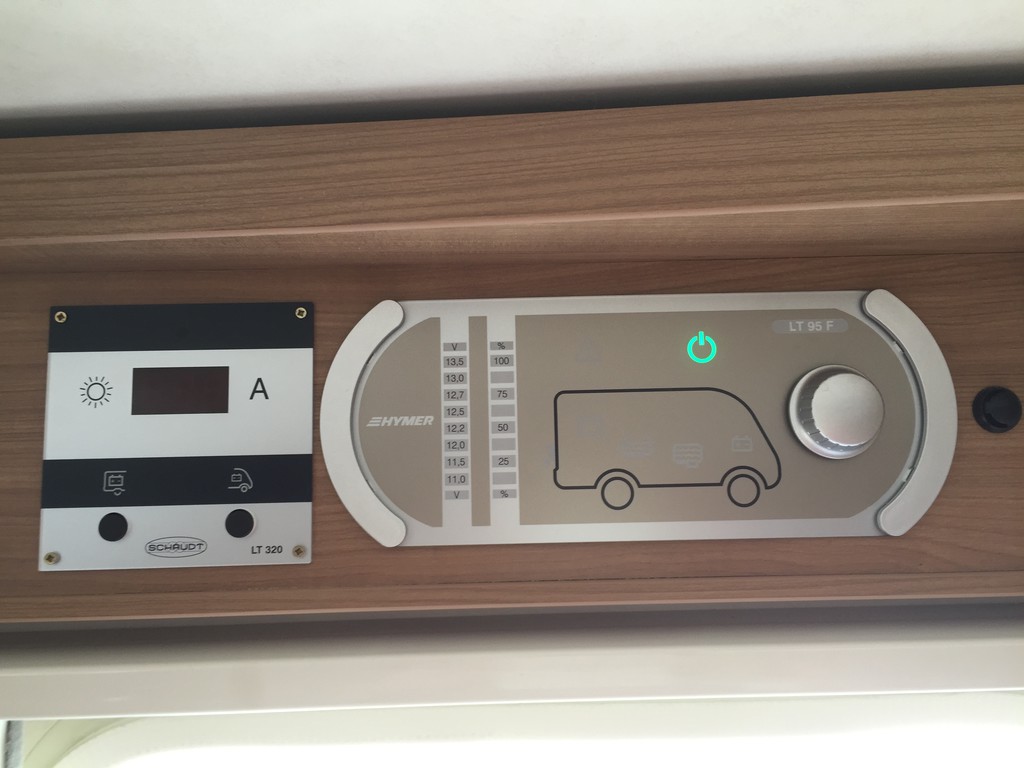

in unserem Exsis-i ist ein Kombi-Instrument eingebaut, das einem die Voltzahl der Bordbatterie und Aufbaubatterie sowie den prozentualen Füllstand von Abwasser- und Frischwassertank anzeigt, siehe z.B. --> Link (links daneben die nachgerüstete Solaranzeige), --> Link und --> Link.

Hab mir jetzt mal auf der Messe einen Exsis angeschaut und auch das Paneel.
Sieht zwar Klasse aus aber bei den Leuchtdioden hätte sich Hymer, meiner Meinung, doch was besseres einfallen sollen.


Carsten
