Streifen Monitor von Rückfahrkamera wenn Motor läuft

Hallo,
wie im Titel steht habe ich Streifen im Bild bei laufendem Motor.
Wenn Motor aus ist alles ok. Wenn Motor an läuft von unten nach oben ein Streifen durchs Bild.
Wie kann ich abhilfe schaffen?
Es sind zwei Kameras verbaut, eine auf Dauerbild mit Strom vom Rücklicht. Die zweite nimmt den Strom vom Rückfahrscheinwerfer. Der Monitor bekommt Plus über Stromdieb vom Sicherungskasten und Minus direkt Batterie.

Sollte ich Minus vom Monitor besser nicht direkt an Batterie anschliessen? Oder was könnte helfen? Danke euch.

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Ich hatte auch starke Streifen, wenn der Motor läuft. Bei mir hat ein Rauschfilter von einem alten Autoradio gute Dienste geleistet (hängt in der +-Zuleitung). Jetzt habe ich ein gutes Bild.

Ich habe mir den Strom für die Dauer-Rückfahrkamera vom Kühlschrank geholt (die Leitung hat nur Strom, wenn der Motor läuft). Die zweite hängt auch am Rückfahrscheinwerfer.

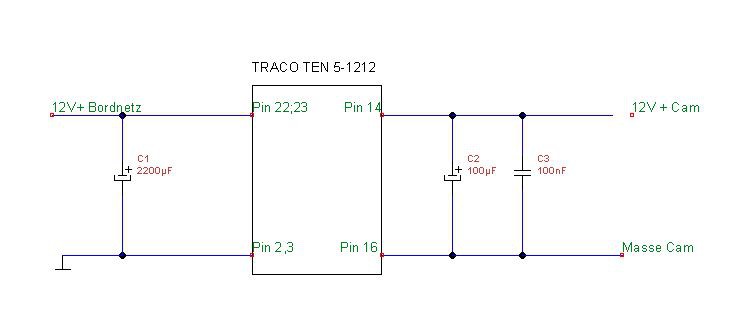

Ich habe eine Entstörung / Entkopplung der Stromversorgung für die Cameras gebaut:



--> Link
--> Link oder --> Link

Das ist ein integrierter DC-DC Wandler, der mit 3 Kondensatoren (1 am Eingang und 2 am Ausgang) noch
mal zusätzlich geglättet wird. Man bekommt eine absolut stabile 12V Versorgungsspannung, egal
was vorne anliegt. Geht bis 6W und reicht für die CAM's und IR Scheinwerfer locker.

Die Spannung ist galvanisch getrennt (eigene Masse), was die Störeinwirkungen noch mal reduziert.

Ich frage mich,ob die Störung im Monitor entsteht oder an den Kameras....

Bauen kann ich leider keinen Filter. ...ich kann nur Gels ausgeben und mir einen kaufen. Es gibt ja Filter für Autoradio zu kaufen......helfen die auch bei Bildstörungen oder nur im Ton-Bereich?
Danke

Hallo xbmc,


ist der C1 am Eingang nicht recht groß im Moment des ersten Anschaltens der 12 Volt Versorgung?

Dein ALf

Ich habe den Filter mal beim Monitor und bei der Kamera dazwischen gehängt und festgestellt, dass es bei mir nur an der Kamera lag. Wie gesagt, bei mir hat der Rauschfilter fürs Autoradio geholfen.

Hallo Alf,

Ich hatte den noch rumliegen, ist aber egal. Wichtig ist, dass die Kapazität am Ausgang viel kleiner ist, als die am Eingang,
damit die Schaltung beim Ausschalten nicht in die Gegenrichtung belastet wird, steht so in der Spec. Man könnte auch
1000µF oder 470µF am Eingang nehmen und die 100µF am Ausgang weiter reduzieren...

Die Schaltung braucht 9V..18V am Eingang, um zu funktionieren, die kleine Einschaltverzögerung ist vernachlässigbar,
das Navi braucht viel länger.

xiero999 hat geschrieben:
Bauen kann ich leider keinen Filter. ...ich kann nur Geld ausgeben und mir einen kaufen.

Danke

Schau mal beim ATU oder bei den bekannten Internet Portalen: Link zum eBay Artikel

Das wäre passend in der 12 Volt Zuleitung für die Kamera/Monitor

Dein Alf

Danke. Ich werde mir einen kaufen. Besser zwei.

Danke euch

Da steht gar nichts dabei, was diese Filter & Fuse Box beinhaltet und für welche Frequenzen die ausgelegt ist.
Schlimmstenfalls ist da nur ein Ferritkern umwickelt. Die Schwankungen der Versorgungsspannung durch den Regler
filtert der evetuell nicht aus, meist sind das ja HF-Filter, um Störungen der Zündung im Radio zu unterdrücken.

Man kann auch einen einfachen Tiefpass-Filter mit 2 Kondensatoren und einer Spule bauen.

Bei der aktiven Schaltung (meine Variante) hat man eine unabhängige stabilisierte Versorgungsspannung.

Hier wäre eine Alternative aus der Bucht: Link zum eBay Artikel
Hat aber keine galvanische Trennung der Masse.

Ist das ein Röhrenmonitor????
Läuft ein Streifen von oben nach unten oder von unten nach oben durchs Bild ist das kein Problem von zu geringer Versorgungsspannung. Es handelt sich mit großer Sicherheit um eine Brummeinstreung (50 Hz oder vielfaches).
Diese kann von irgendwelchen Motoren kommen (Klima, Gebläse, Lima) oder durch ein schlecht gesiebtes 230V Ladegerät.
Abhilfe zuerst mal: Dickes Massekabel von Gerät zu Massepunkt Chassis, Verlegung/ Neuverlegung Plusleitung und Signalkabel.
Wenn das nichts hilft, Filter einbauen.
Andreas

Bei mir war es ein aktuelles Pioneer Navi mit Touch-Schreen TFT Monitor.
Das Composite Videosignal der Kammera (Doppel-Cam von CarMedien) war im Stand
perfekt, sobald der Motor lief war das Signal gestört (Rauschen, instabile Zeilenfrequenz,
Bildwackler).

Ich habe zum Test vorher die CAM mal von einer eigenen Batterie versorgt, die Störungen
waren dann weg. Damit konnte ich Störeinstreuungen über die Leitung ausschließen , es lag
an der Stromversorgung in der CAM, die einfach überhaupt nicht entstört / stabilisiert ist.

Durch die Spannungsstabilisierung war das Signal wieder perfekt.

Der DC-DC Wandler war für mich die beste Lösung, auch wenn er mich ca. 25€ gekostet hat.

wie sieht es mit einem der billigen LM2596 DC-DC-Wandler aus? Haben die den gleichen Effekt?

Link zum eBay Artikel

Hallo, also ich habe nun zwei von diesen Störfiltern direkt hinter den Rücklichtern in die Plusleitungen eingebaut.

Vorher hatte ich dicke dunkle Streifen von unten nach oben. 3 zur gleiche Zeit auf dem TFT. Langsam hochlaufend.
Jetzt habe ich ganz viele helle Streifen, die schnell hochlaufen....

Naja, werde wohl noch vor den Monitor eine Filter setzen. Velleicht hilft es.

Interessant wäre ein Test:
Lass den Motor im Standlaufen, beobachte die Streifen und gib dann Gas. Laufen die Streifen schneller oder werden schmaller/breiter stört die Lichtmaschine
Ändert sich nichts probiere das Gleiche mit der Klimaanlage (schwache Kühlung/starke Kühlung)
Und dann gehe mit dem Ergebnis zum Boschdienst und lass das entsprechende Gerät sauber und gezielt entstören
Entstörung ohne Fachkenntnisse und das nötige Material bringt meistens nichts.
Andreas

Hänge die Stromversorgung der Cam mal probeweise an eine separate Batterie. Wenn die Störungen weg sind,
hilft eine Spannungsstabilisierung, wie von mir beschrieben, wenn nicht - dann hast Du ein Problem mit dem
Videokabel der Cam zum Monitor (schlechte Abschirmung).
