Kann mir wohl jemand gedanklich auf die Sprünge helfen?
Ich habe vor einen nachgerüsteten TV per EBL am 12 Volt Bordnetz anzuschließen.

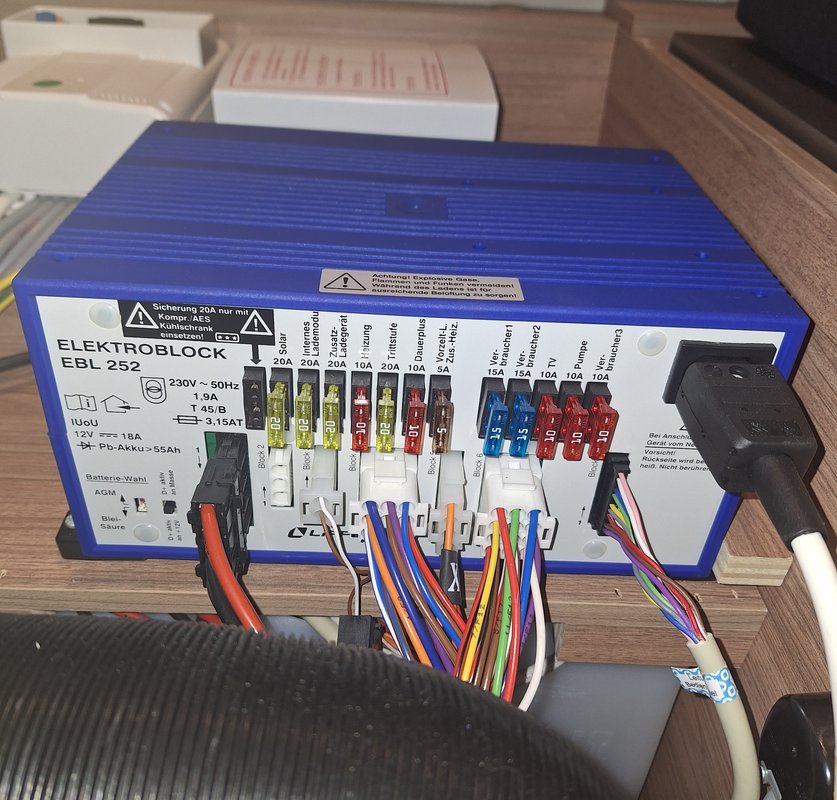

Mit dem in Thread w-t145273 --> Link gefundenen und weiter unten beigefügten Schaltplan konnte ich schon nachvollziehen, dass Pin 8 und 12 an Block 6 vom EBL 252 für den Anschluss eines Fernsehers vorgesehen sind.
Verwirrt bin ich nun aber, dass entsprechende Sicherung eingesteckt ist und die beiden Pin im Stecker von Weinsberg belegt worden sind obwohl im in 2023 produzierten Auto kein TV verbaut worden ist. An Pin 12 ist eine blaue und an PIn 8 ein braune Leitung angeschlossen. Diese beiden Leitungen sind zusammen mit sämtlichen anderen am EBL endenden Leitungen in einem Kabelbaum eingebunden. Leider ist für mich nicht zu erkennen wohin die beiden Leitungen führen und an welcher Stelle sich derer andere Enden befinden.
Falls ich diese beiden Leitungen einfach durchschneide und diese jeweils zusammen mit den zum TV führenden Leitungen in einer 3-fach Wago-Klemme wieder verbinde sollte doch eigentlich kein Problem resultieren?
