Hallo an alle!
Bin gerade dabei eine Rückfahrkamera in meinem Laika X700 zu installieren. Das Rückfahrkamera-Kabel ist ja bereits verlegt. Vorne habe ich es unter der Fahrerraumleuchte am Dachhimmel gefunden. Es hat einen männlichen 6-Pin Mini DIN Anschluss. Hinten vermute ich es unter der 3. Bremsleuchte. Nun habe ich ein Loch für das Kamerakabel unter dem 3. Bremsleuchte gebohrt und hoffte das Kabel und den Anschluss zu sehen, aber das Loch ist wohl zu klein...
Könnte mir jemand folgende Fragen beantworten:
- es würde mich interessieren ob da auch ein 6-poliger Mini Din Anschluss ist, und vor allem was für einer - weiblich oder männlich?
- ist das Rückfahrlichtkabel ebenfalls durchgefädelt und unter dem 3 Bremslicht zu finden?
- Muss ich für die Installation und Anschluss den silbrigen Dachaufsatz hinten entfernen? Ich nehme mal an dieser wird nicht ganz einfach zu entfernen sein, da er ja abgedichtet und verschraubt (hoffentlich nicht verklebt :?: ) ist.
Wäre um jeden Hinweis dankbar!
aus der verschneiten Schweiz,
Robert
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
Installation Rückfahrkamera Laika X700

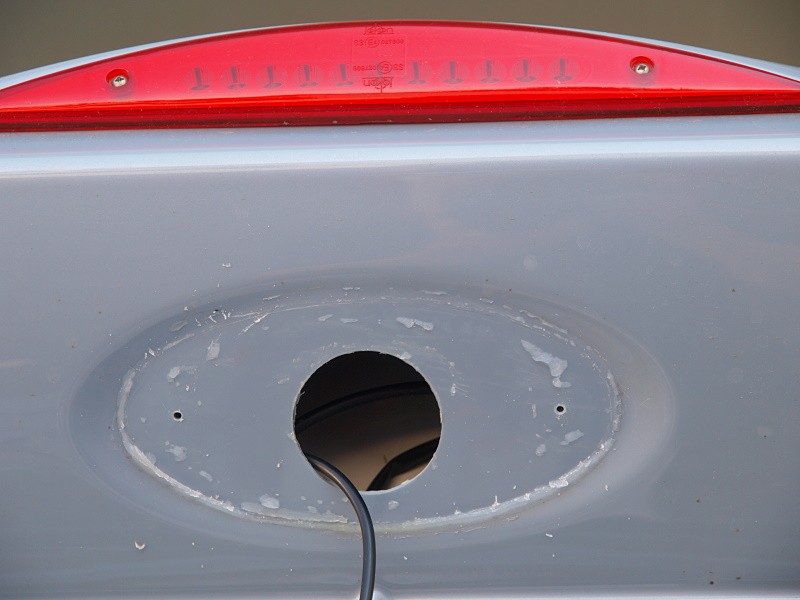

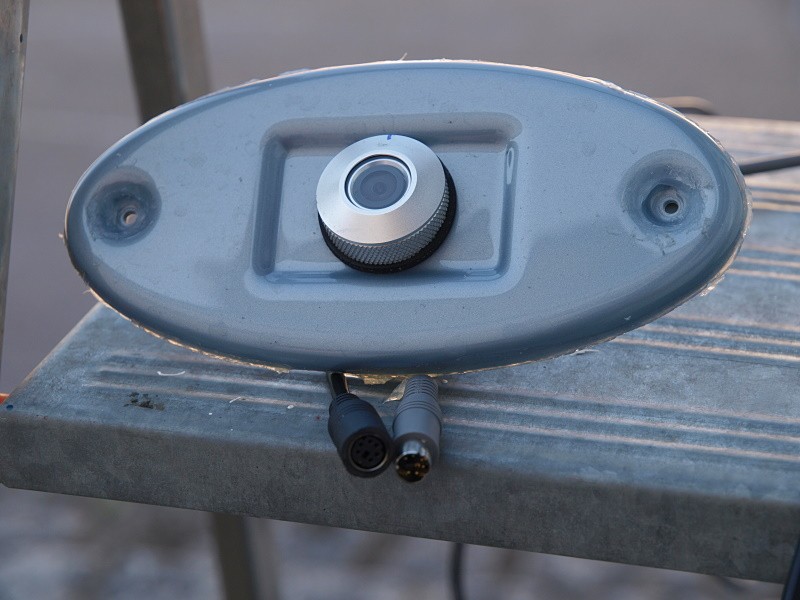

moin hab mal Bilder von der Orig. Kamera, es kommt nur das Schwarze Kabel mit 6pol Kupplung an, vermutlich ist das Rückfahrsignal bereits verschaltet
 Hallo canyon59,
Danke für die Antwort! Du, sag mal... wo bekommt man denn diese Abdeckung auf Bild1 her? Wenn das Rückfahrsignal bereits verschaltet ist, wäre das natürlich der Hit! Robert Hallo Robert
Ich hab einen X695 R und die Kamera war schon eingebaut. Also ich glaube es gibt kein Rückfahrsignal wenn ich meinen Monitor einschalte habe ich immer Bild nicht nur beim Rückwärts fahren. habe die selbige Kamera wie auf dem Bild von Canyon. Klaus Hallo,
wir haben auch die Kamera schon ab Auslieferung verbaut. Signal kommt vom Rückwärtsgang, kann aber auf Dauerschaltung am Monitor geschalten werden. Has Du ein Bild wie es ohne Rückfahrkamera aussieht? Denke mal, da ist ein Deckel "ohne" Loch drauf? Oder nicht? Christian Hallo Entdecker,
Da ist eben gar keine Blende drauf. Nur Plastik wie auf Bild2, jedoch ohne Loch 8). , Robert Hallo Christian hast Du eine Ahnung ob man den Winkel der Kamera verstellen kann.
Ich sehe nur meinen Radträger und würde gerne etwas weiter nach hinten schauen. Klaus
moin ging mir auch so, hab dann den geriffelten Ring auf dem Bandschleifer abgeschliffen bis der Winkel passte... Ich denke auch, das es kein Rückfahrsignal gibt.. dann müsste doch ein zusätzliches Kabel dort liegen? Auf dem Bild ist nur das DIN- Kabel zu sehen und ich vermute mal, das die Stromversorgung der Kamera über den Monitor läuft- oder sehe ich das falsch?
Die von Laika eingebaute Kamera gefiel mir nicht eben wegen dem fest eingestellten Winkel und suche eine, wo ich trotzdem das Kabel nutzen kann. Außer Waeco, die eindeutig zu teuer sind, habe ich bislang keine passende Alternative zusammen mit Rückspiegelmonitor gefunden und nutze momentan eine Kamera in der Kennzeichenhalterung mit Kabelverlegung unter dem Fahrzeug. Geht auch, aber mit der Kamera oben siehts halt kompletter aus. Was Laika da reingelegt hat ist ein Verlängerungskabel, vorn Stecker, hinten Kupplung. Das Tiefziehteil bekommst Du am Stück nicht weg, es ist super geklebt. Ich habe bei unserem Rexosline das Loch mindestens 30 mm groß machen müssen, um das Kabel, das übrigens noch gegen Klappern festgeklebt war, herauszubekommen. Die Kamera habe ich auf ein Edelstahlblech geschraubt und damit das Loch wieder geschlossen. Sieht man nicht. Die Stromversorgung für die Kamera kommt vom Monitor. Ich habe ein Kenwood Multimediagerät angeschlossen, das hat den Anschluss an den Rückwärtsgang.
Fritz Hallo Fritz,
da ist ja schon mal ein Anfang, wie man an die Sache rangehen sollte. Lag ich mit meiner Vermutung ja nicht so falsch. Darf man fragen, welches Multimedia-System Du von Kenwood nutzt bzw. welche Kombination? (Kamera/MMS Kenwood) Man darf. Es ist ein DNX 9260 BT. Ursprünglich hatten wir ein Radio und eine Camos Kombination aus Rückfahrkamera und Navi. Da gab es aber keine neuen Karten, Abstürze und halt ein unschönes Kabel zum Monitor. Die Kameras von Kenwood waren mir aber zu teuer und so habe ich die gar nicht mal schlechte Camos Kamera drangelassen. Allerdings musste ich ein Adapter Mini-Din auf Chinch basteln. Funktioniert aber alles prima. Auf gut gesalzenen Strassen versifft jedoch nach längerer Fahrt das Objektiv trotz Heizung. Vielleicht finde ich mal noch eine hübsche Shutter Kamera.
Fritz Wir haben auch die oben schon gezeigte Kamera von Laika verbaut.
Es gibt aber definitiv ein Rückfahrsignal, unsere schaltet sich ein sobald der Rückwärtsgang eingelegt wird. Alternativ kann man am Monitor auf Dauerbetrieb schalten. Hallo Frank,
dann kommt dieses Signal sicher von vorne und geht zum Monitor, der dann die Kamera schaltet..? Ich scheue mich immer noch, mir nen Monitor auf´s Armaturenbrett zu knallen- lockt nur Langfinger an- da ist so ne Rückspiegelkamera etwas unauffälliger und schränkt das Sichtfeld nicht ein.. mal sehen, was draus wird Hallo zusammen,
Ob das Rückfahrsignal dabei ist oder nicht lässt sich ja ganz einfach mit dem Voltmeter prüfen. Ich habe mittlerweile ein 3cm grosses Loch gebohrt und bin immer noch am suchen... vom Kamerakabel keine Spur :-(.... Weder unter der 3. Bremsleuchte noch sonst irgendwo. Wer hat schon mal die 3. Bremsleuchte ausgebaut? Scheint ziemlich viel Sika drin zu sein. , Robert Hallo Robert,
das ausbauen der Bremsleuchte bringt nichts. Die ist gut eingeklebt und mit dem winzigen Loch für die Kabel kannst Du nichts anfangen. Ich wollte damals auch schon aufgeben und habe dann bei Laika in Italien angerufen. Das Kabel ist da! Ich weiss aber nicht mehr, ob es an der Rückwand oder an dem silbernen Heckspoiler mit so einer Bitumenschlonze angeklebt war. Nimm ein Stück Draht mit einem Haken, so habe ich es auch gemacht. Fritz Hallo ZFW01,
Ja, habe es herausbekommen mit einem Stück draht. Wollte ja nicht unbedingt ja Megaloch bohren :razz:. Vielen dank für Deinen Hinweis! @black-edition: Es gibt noch Rückfahrkameras, die Du an den 6pol Mini ISO anschliessen kannst (schau mal im Homatshop.de). Meine kostete EUR 149,99 und hat eine Heizung drin sowie eine Nachtsichtfunktion. Wie gut diese wirklich ist, werde ich dann ich ein paar Tagen testen dürfen. , Robert Hallo, ich grab den alten Thread mal wieder aus :-) Habe am Wochenende meinen neuen Monitor --> Link verbaut, dabei habe ich das Rückfahrsignal gefunden. Im Bereich der Innenleuchte befindet sich ein 3 Poliger Klemmblock, rot - plus 12 Volt, schwarz - Masse und grau - Rückfahrsignal. Vielleicht kann die Info ja jemand gebrauchen. Hallo an alle mit Problem Rückfahrkamera, ich habe diesen Tread gefunden und das kommt mir mit meinem Problem ziemlich entgegen. Ich bin schon sehr verzweifelt, und habe auch einen Beitrag eingestellt. Mein Womo ist ein Laika Kreos 4010, Bj 2017. mit Extra Monitor, da wo sonst der Rückspiegel ist. Den Träger der Kamera und das Loch nach Ausbau sieht bei mir genauso aus. Fakt ist: kein Signal, liegt daran, dass die Kamera keinen Strom bekommt, trotz Rückwärtsgang. Lediglich der Bildschirm schaltet sich dann automatische ein und geht auf Video 2. Dann: ... kein Signal. Hinten nach Ausbau der Kamera sind 2 Kabel: gelber Chich für Video und roter Stecker mit 12V Stromversorgung. Die 12 Volt fehlen mir aber. Kann mir von euch jemand sagen, wo letztlich die Stromversorgung angeschlossen ist? Gruß Josef |
