Hallo
Seitdem ich unser Wohnmobil habe, weiß ich so recht nicht wofür das rechte Instrument ist bzw. angeschlossen werden muss. Es hat keine Funktion. Was zeigt mir das Ding am ?
Wahrscheinlich ob die Aufbaubatterie geladen oder entladen wird oder? LongJohn Ja !
, Gizmo Das steht ja auch drauf geschrieben!
Jau, das hab ich mir schon gedacht.:D Aber das Ding zeigt nichts an. Woher kommen denn die Werte ? Geht das Kabel zum EBL99 ? LongJoihn hallo wir haben ebl99 , zwar ein anderes panel, aber mit den gelcihen anzeigen, und das funktioniert, sollte also auch mit eurem ebl99 funktionieren. die genaue verkabelung weiss cih aber nicht.... evt ist eine sicherung defekt??
zeigt es auch ncihts an, wenn zb mal das lciht eingeschaltet wird?? bei uns zeigt es permanent den aktuellen stromfluss an ... (laden entladen) Vielleicht ist bei dir ein Kabel nicht richtig angeschlossen. Irgendwo in der Leitung von der Batterie muss ein Messwiderstand (Shunt) eingebaut sein. Das rechte Messgerät muss mit zwei Leitungen vor und hinter diesen Shunt verbunden sein, damit die Spannung über diesem Widerstand, die analog zu dem fließenden Strom ist, gemessen werden kann. Der Shunt ist in Ordnung sein, da deine Verbraucher funktionieren. Also wird der Fehler auf der Messseite liegen.
Oder der Shunt wurde im Lauf der Zeit ausgebaut??? Andreas
Der Shunt ist im EBL99 fest eingebaut und das Kabel geht auf den 3. Anschluss von links der obere (zwei übereinander) Hallo
Also fehlt eigentlich nur die Verbindung von der/den Batterien zu dem Anschluß wie Gerd ihn beschrieben hat oder? Bei mir ist da nichts und deswegen zeigt das Ding auch nichts an. LongJohn eher der anschluss vom ebl zum anzeigeinstrument....
wenn das wohmo so serienmässig ist, dann ist das kabel bestimmt da, ihc würde eher auf einen wackelkontakt oder eine sicherung (evt auch eine mini sicherung im panel) tippen. Bin gerade auf der Firma und kann nicht nachschauen.

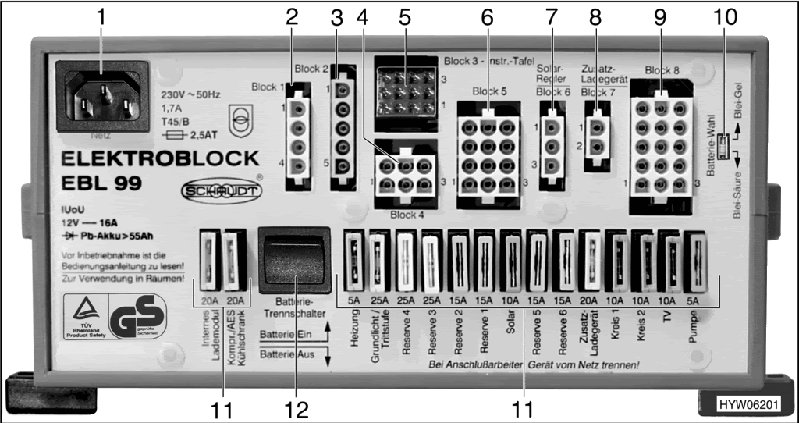

Hier mal ein Foto aus dem Netz. Wo müßte die Instrumententafel drann hängen ? Nr.5 Block 3  Hallo,
wenn Du guckst, dann siehst Du bei Nr.: 5 "Block 3 Instr. Tafel". Könnte das was sein??
Genau der mit der Nr.5, also Block 3 In der Montageanleitung gibt es auch ein Blockschaltbild.
Dieter Hallo
An Nr.5 Block 3 sitzt ein Stecker Die 9 Kabel von diesem kommen am Panel an. Ich habe mal die Spannung am Instrument gemessen und sie da es liegen 14.01 Volt am. Ergo ist die Anzeige defekt ? LongJohn Kostet 67 Euro --> Link
Bei mir zeigt es nur an, wenn ich die Batterien auflade - Anzeige geht in grünen Bereich (müssen vorher entladen sein - deine dürften bei > 14 V voll sein) oder wenn ich Strom verbrauche - Anzeige geht in den roten Bereich. Schalte doch mal mehrere große Verbraucher ein und nimm den Landstrom ab. Hallo Gerd
Der Zeiger bewegt sich kein bisschen. Ich weiß ja noch nicht einmal wie und was das Ding anzeigt. Ist es richtig wenn ich mehr verbrauche als geladen wird, dann geht der Zeiger nach Links. Und umgekehrt nach rechts wenn mehr geladen wird als verbraucht. Wie gesagt das Ding bewegt sich überhaupt nicht. Aber 67 Euro ist auch viel Geld für so eine Anzeige. Bei mir ging die Anzeige in den roten Bereich, wenn Strom aus der Batterie entnommen wurde. Habe ich dann Strom angeschlossen, ging der Zeiger in den grünen Bereich während der Aufladephase und blieb anschließend in der Mitte, wenn die Batterie geladen war.
Genau so! Es zeigt den Verbrauch in A (Ampere) an. |
