Radio aus- und einbauen im Hymer Signo 100

Hi,

ich will mein Mobil etwas auffrischen, d.h. ich habe ein neues Radio gekauft Alpine CDE-133BT mit Freisprecheinrichtung / Bluetooth etc.

Das Radio was drin ist ist ein Blaupunkt Porto CD34 bei dem sich ab und zu das Display abschaltet.

Nun zum Problem: das Blaupunkt hat 3 Stecker und das neue Alpine 2. Ausserdem ist der Antennenstecker unterschiedlich.

Gescheite Pläne sind nicht vorhanden. Nun was tun? :?:
Lösungen am Besten mit ein paar Bildern wenn möglich.

P.S.: Ich weiss garnicht wie das Radio bei mir angeschlossen ist Wohnraum oder Fahrzeugbatterie?

aus Baden
Ulrich

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Einen passenden Einbausatz kaufen, gibts im Autoradiofachhandel.
Andreas

Hallo Ulrich,
habe heute in unseren Hymer, in dem auch ein altes Blaupunktradio montiert war, das gleiche Alpine Radio eingebaut.
Geht ganz einfach: die beiden rechteckigen ISO Stecker vom Blaupunkt passen an den vorhandenen Kabelbaum des Alpine. Dann die losen Kabel am Alpine Kabelbaum mit gleicher Farbe einfach zusammenstecken.
Für die Antenne gibt es überall (z.B. ATU oder Amazon) einen Adapter, der auf den vorhandenen Antennenstecker aufgesteckt wird.

Didimusch

Hi Didimusch,

was ist mit dem 3.Stecker C-1,C-2,C-3?

Danke für die Antwort.
Werde es morgen nochmals versuchen.
Ist bei dir das Radio an der Fahrzeugbatterie angeschlossen?
aus Baden
Ulrich
P.S. was bedeutet Didimusch?

Hallo Ulrich,

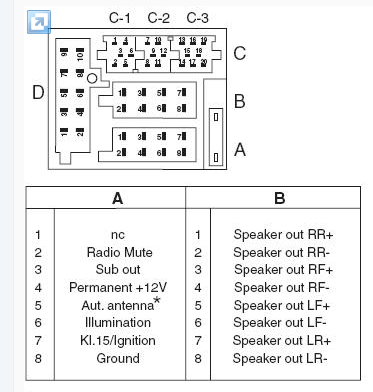

die Anschlüsse C1-C2-C3 sind für
Infrarot-Fernbed.
gibt es beim BT133 als separates Teil zu kaufen
Verstärker bzw. Subwoofer
habe ich angeschlossen, 2xCinch hinten am Radio und das blau/weiße Kabel vom Radio an den Verstärker.
CD-Wechsler
braucht heute keiner mehr wegen USB Anschluss vorn.
Bei mir hängt das Radio an der Aufbaubatterie und wird über ein Relais von der Zündung geschaltet.

Dieter (Didimusch)

Hallo Ulrich,

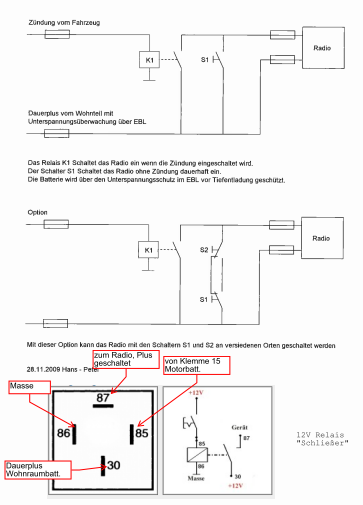

so habe ich das radio angeschlossen:



Didimusch

Hi Dieter,
Danke für die Info. Ich werde es später anschliessen.
Noch eine Frage: was für einen Verstärker oder Subwoofer hast du angeschlossen?

aus Baden 8)
Ulrich

Hi Dieter,
der Anschluss hat geklappt. 8)
Wie hast du das Mikrofon verlegt?

aus Baden
Ulrich





Wofür ist der 6.Anschluss (ganz rechts)?

Hallo Ulrich,

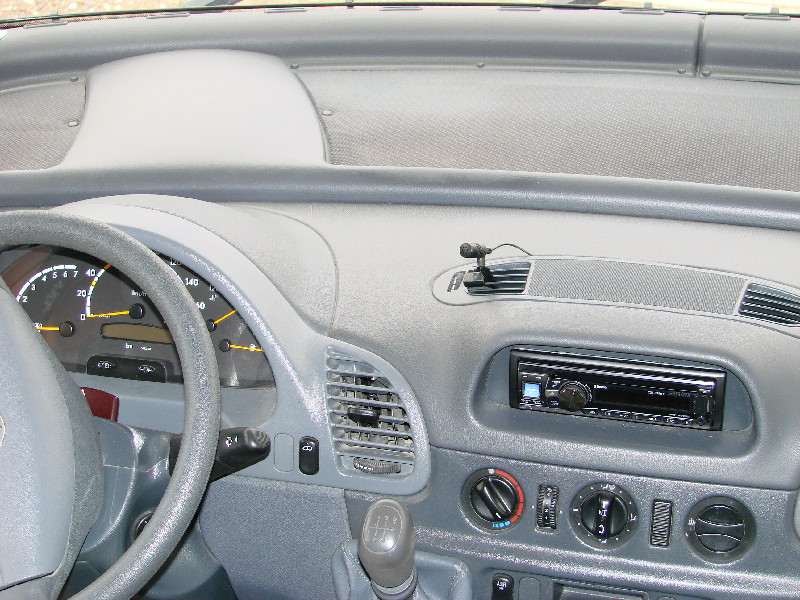

das Mikro steckt bei mir im Lüftungsgitter mittig links über dem Radio, ist ein Sprinter Armaturenbrett. Hab's aber bisher nur im Stand probiert und da funktioniert es.
Als Subwoofer hab ich einen Axton AB20A mit integriertem Verstärker montiert. Bringt echt was in Ergänzung zu den 100 mm Lautsprechern vorn im Armaturenbrett. Die hab ich auch gegen bessere getauscht.
Der 6.Anschluss ist mir auch nicht ganz klar. Die Position ist nicht belegt, vielleicht falsch gesteckt. Unten wäre es dann Tel. Stummschaltung.


Didimusch

Hi Dieter,

kannst du bitte mal ein Bild machen wie das aussieht mit dem Mikro.
Ulrich

Hallo Ulrich,

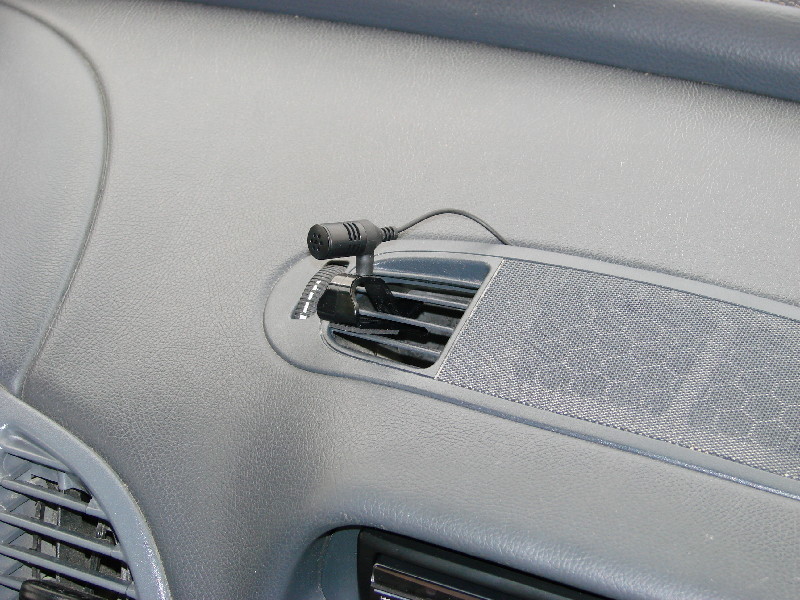

so sieht's aus:



Dieter

Danke Dieter,
das sieht ja richtig professionell aus.
Mei Armaturenbrett sieht ander aus. Ich habe dieses Mobil:

--> Link
Zitat: 23. Nov. 2004 ... Der Alkoven Signo 100-A basiert auf dem Grundriss des Hymercamp-Classic
514 mit Fiat Ducato 15 Chassis und 2,3 JTD-Motorisierung.

Armaturenbrett guckst du hier:
http://www.google.de/images?hl=de&q=Fiat+Ducato+2.3+JTD+Hymer+Camp+Classic+514+Alkoven+Fahrerkabine&gbv=2&rlz=1W1ADFA_de&gs_l=heirloom-hp.3...2484.2484.0.4484.1.1.0.0.0.0.47.47.1.1.0...0.0...1c.1.efJPKesyECM&sa=X&oi=image_result_group
Ulrich

Hallo Ulrich,
ich würde es mal mittig auf der Lenksäulenverkleidung oben versuchen.
Da müßte man mit dem Kabel hinter dem Armaturenbrett unten herum hinkommen und dann das Mikro einfach mit dem Klebestreifen aufkleben.

Dieter

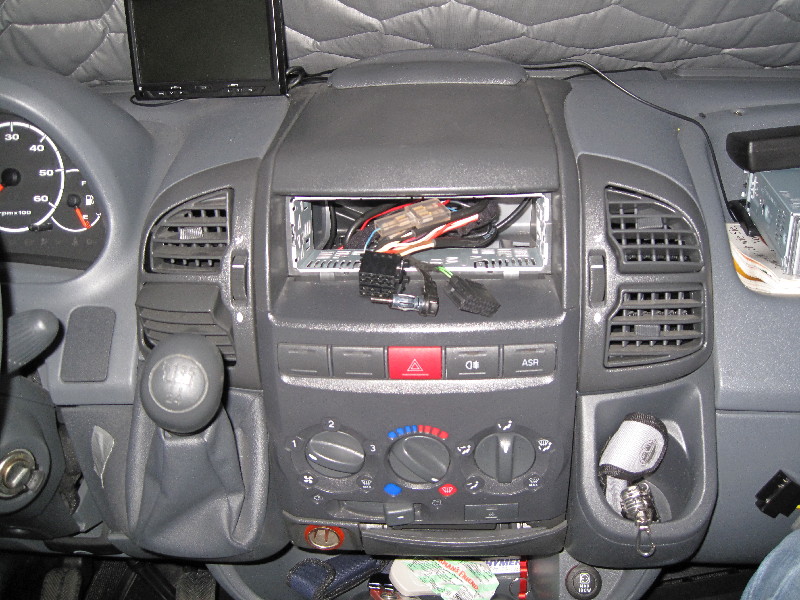

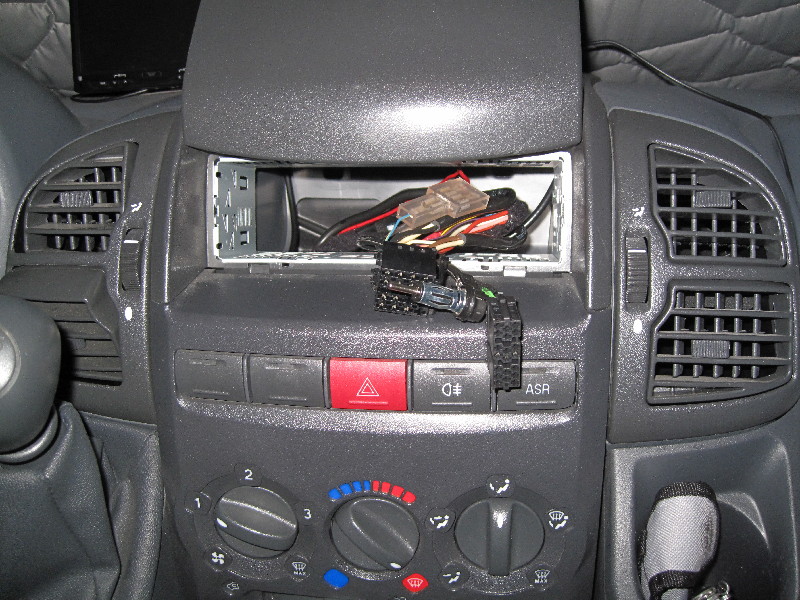

Hi Dieter, so siehts bei mir aus:





Oben ist ein Klemmboard.
Das Mikrokabel ist lange genug jedoch der Klinkenstecker etwas gross.

Ulrich

Hallo Ulrich,
ich würde zuerst mit einem dickeren Draht da durchstochern, wo jetzt die Radikabel weggehen (links?), um zu sehen ob du da irgendwie nach links runter kommst. Eventuell mal den Blinddeckel links vom Schalthebel rausmachen. Die Position wäre auch nicht schlecht fürs Mikro.
Ist halt eine Fummelarbeit, wenn man nicht weiß wie man die Kunststoffteile unterhalb vom Radio abbekommt. Eventuell mal googeln.

Dieter
