jetzt haben wir es doch noch dieses Jahr geschafft den Phoenix so zu modifizieren wie wir das wollten.
Die letzte Arbeit war noch den Wechselrichter einzubauen und die Vorangschaltung zu installieren.
Hier noch ein paar Bilder von den Arbeiten, die haben sich leider über mehrere Wochenenden hingezogen zum einen wegen Wetterkapriolen und zum anderen hat man ja auch noch Privates zu erledigen :lol: .

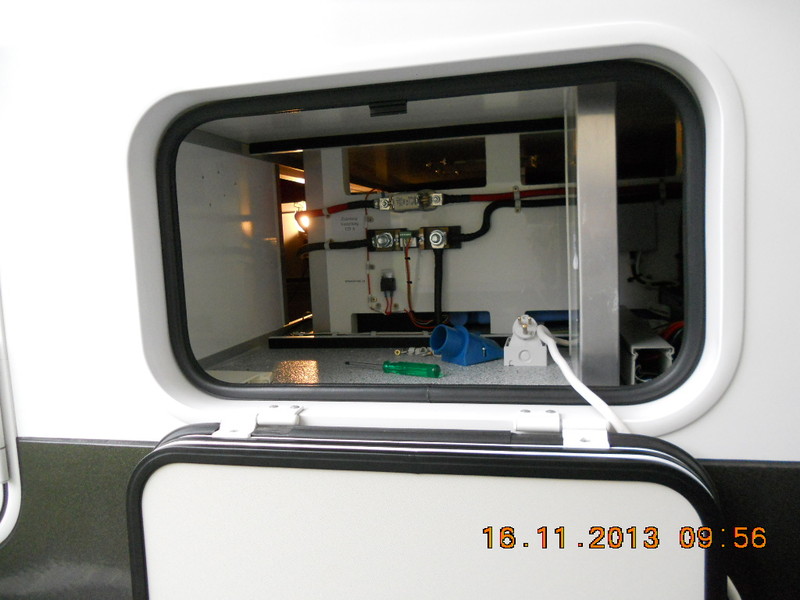

Angefangen hat es wieder mal mit der Frage wo sollen wir das riesen Teil von Wechselrichter montieren, gut zuerst wurde die Steckdose versetzt und dann kam der Wechselrichter an den Ort.

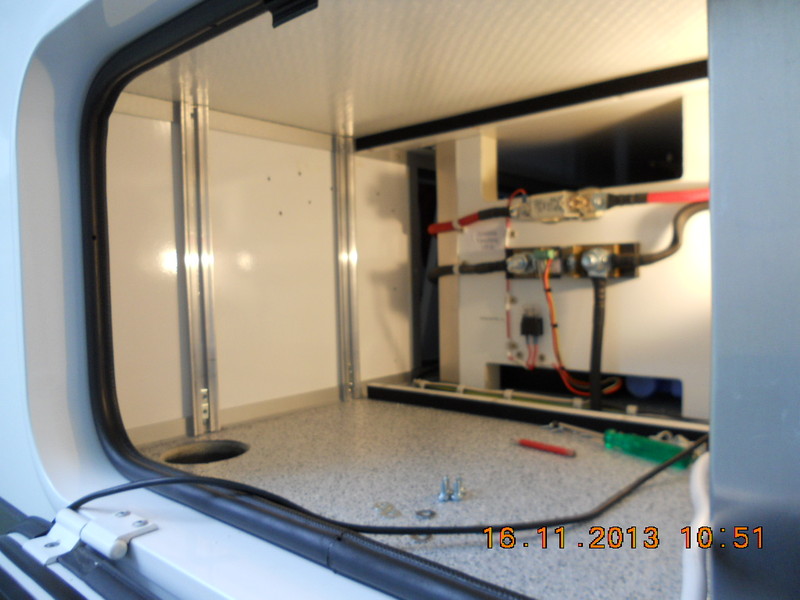

Für die Montage haben wir uns für Din-Schienen entschieden damit der Wechselrichter auch von hinten noch etwas Luft bekommt

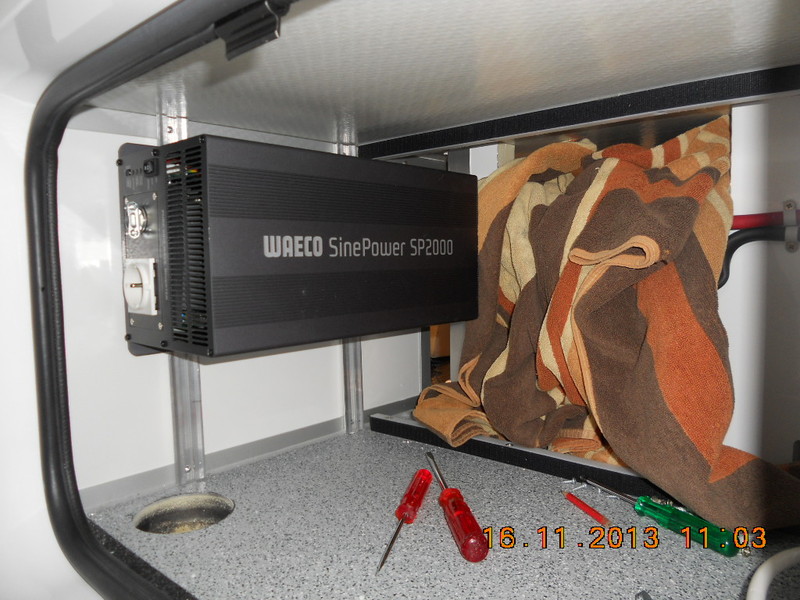

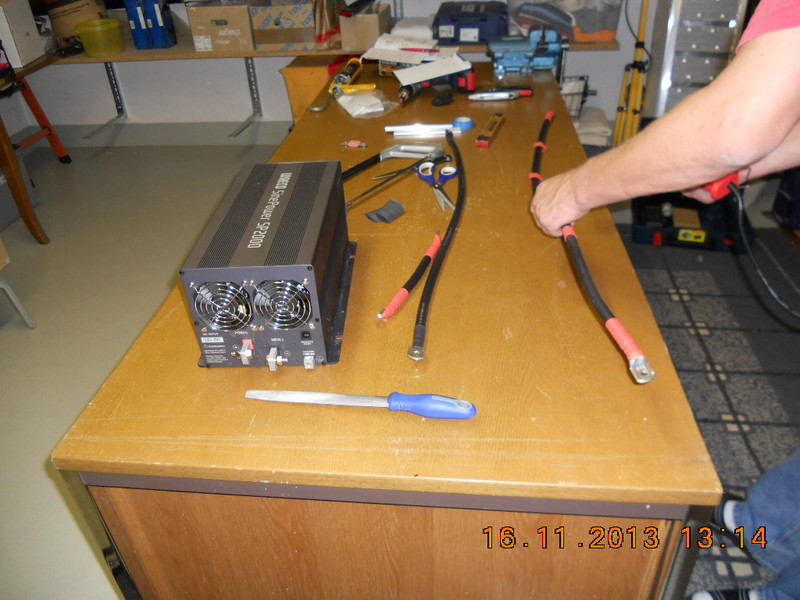

gut das passt so, jetzt noch die Kabelschwänze vormontieren, wurde in der Werkstatt erledigt da es draussen arschkalt war.

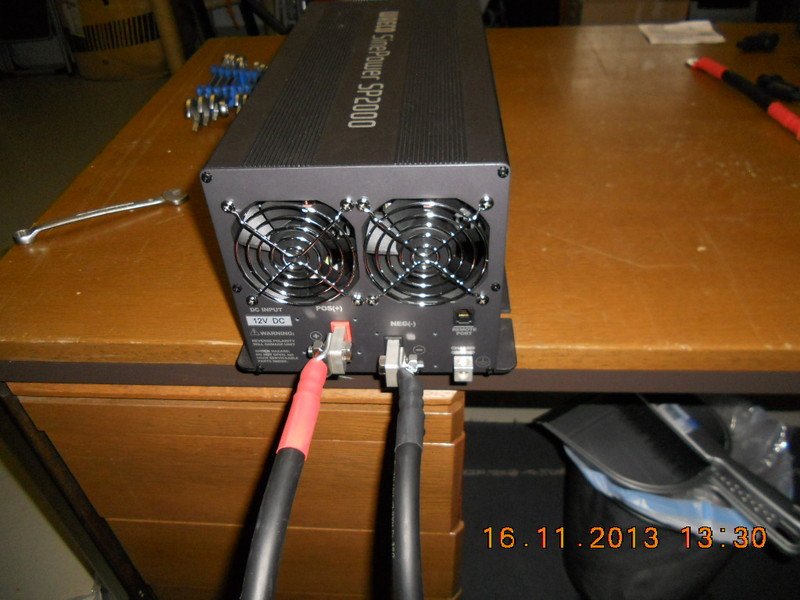

Wir haben 70mm2 Hochflexible Litze genommen und Kabelschuhe die etwas stabiler sind als die mitgelieferten, die Schrauben vom Wechselrichter wurden auch ersetzt da sie etwas weich waren und beim ordentlichen anziehen mit Schlüssel gebrochen sind - eigentlich Schade für so ein teures Zeug's so günstiges Material verbauen, aber gut sind wir ja handwerklich geschickt und wissen uns zu helfen :wink: .

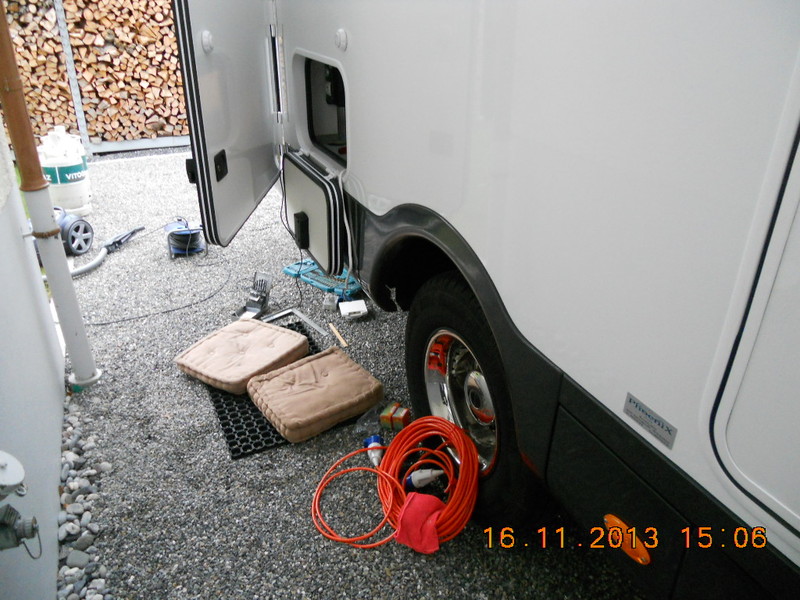

Seit wir den Phoenix haben schaut es irgendwie immer nach Baustelle rund um's Womo aus :gruebel:

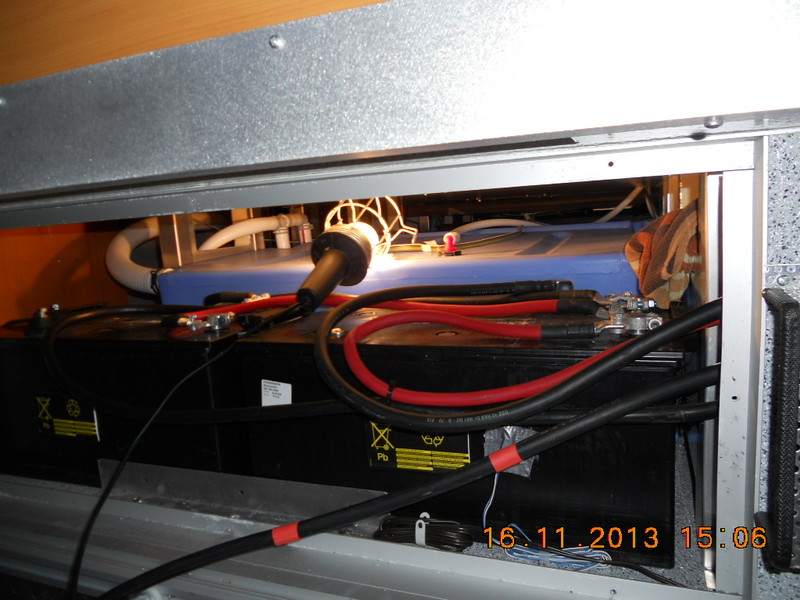

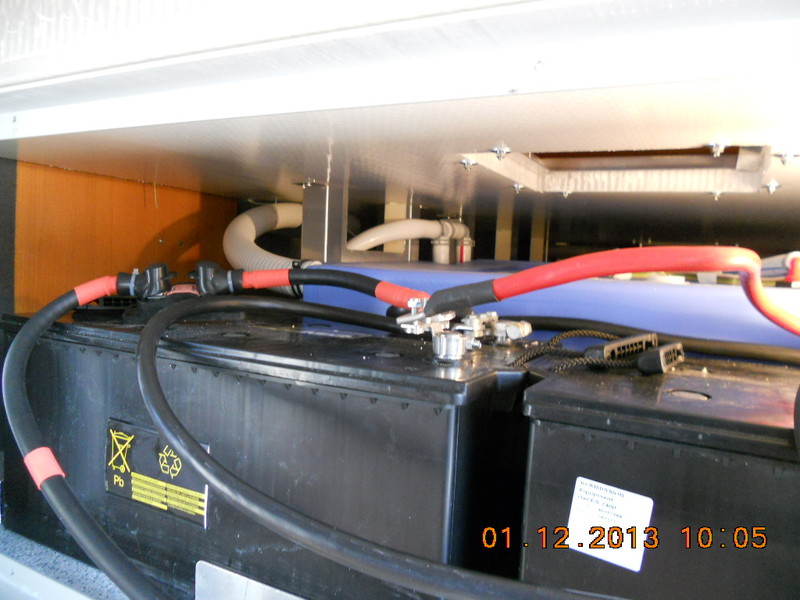

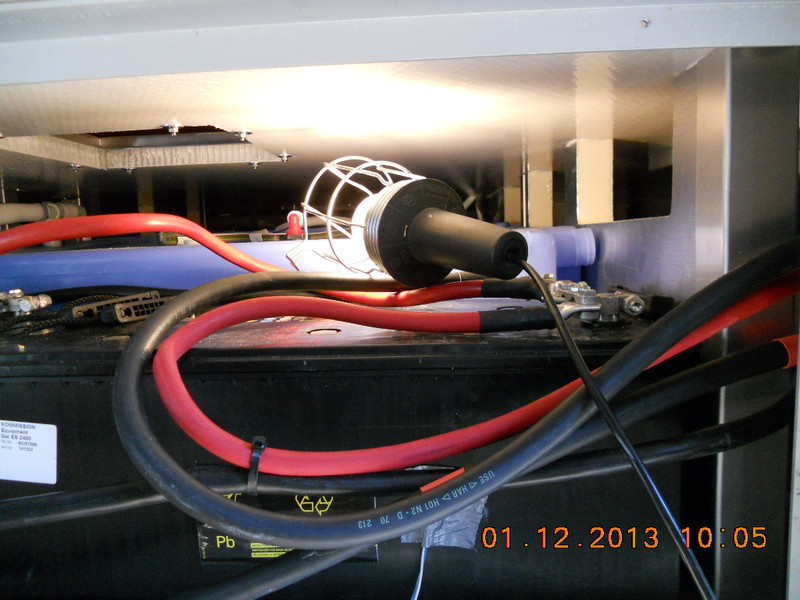

So jetzt noch an die Batterie angehängt, hierfür wurden bei Reimo noch neue Batterieklemmen bestellt das man die Leiter einzeln klemmen kann, jetzt mal noch provisorisch zum testen angeschlossen.

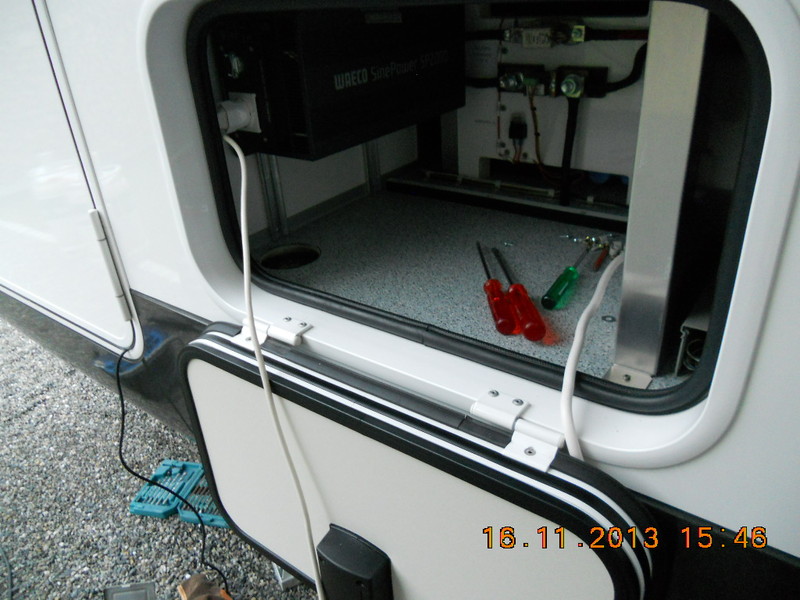

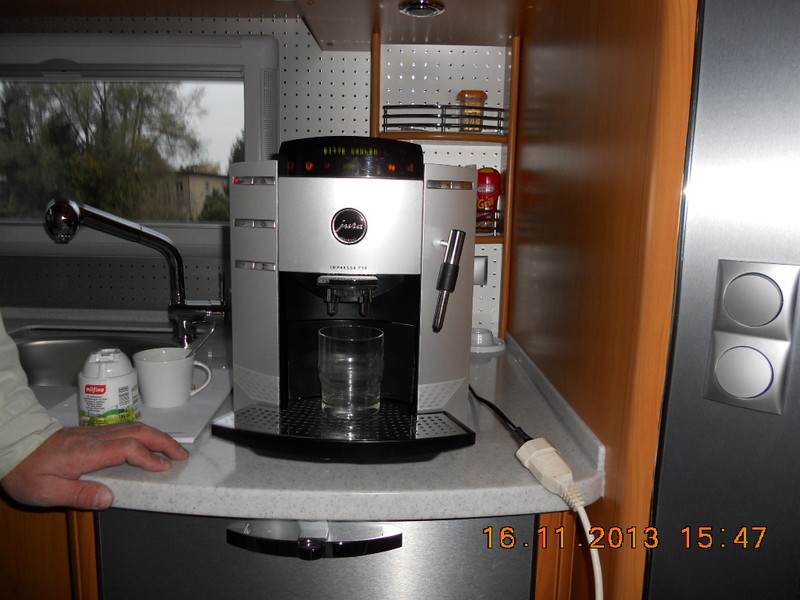

So der erste Testlauf über die Steckdose des Wechselrichters erfolgt
hat funktioniert der Vollautomat ist ohne Probleme gelaufen, super :ja: .
So nun gestern die Vorangschaltung noch installiert nach dem die Dose diese Woche per Post zugestellt wurde, natürlich ging das wieder nicht ohne Zerlegung des Wohnmobils :cry:

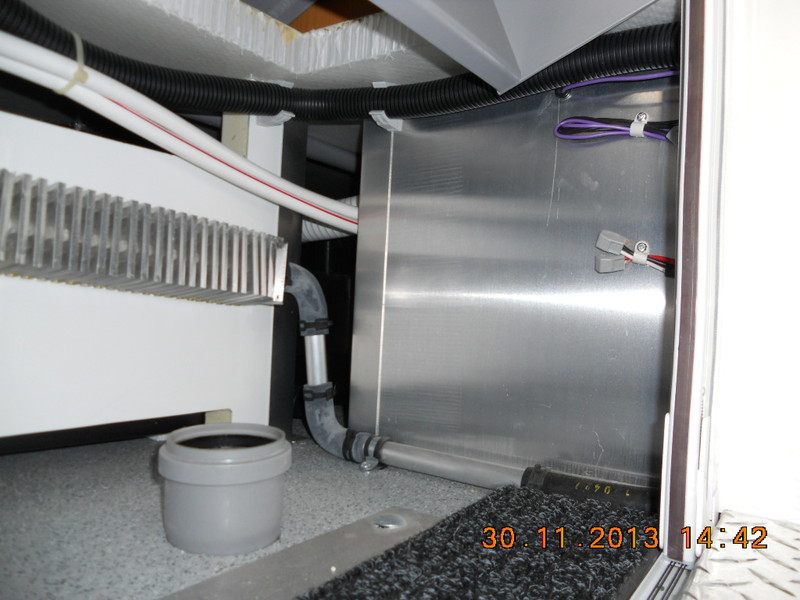

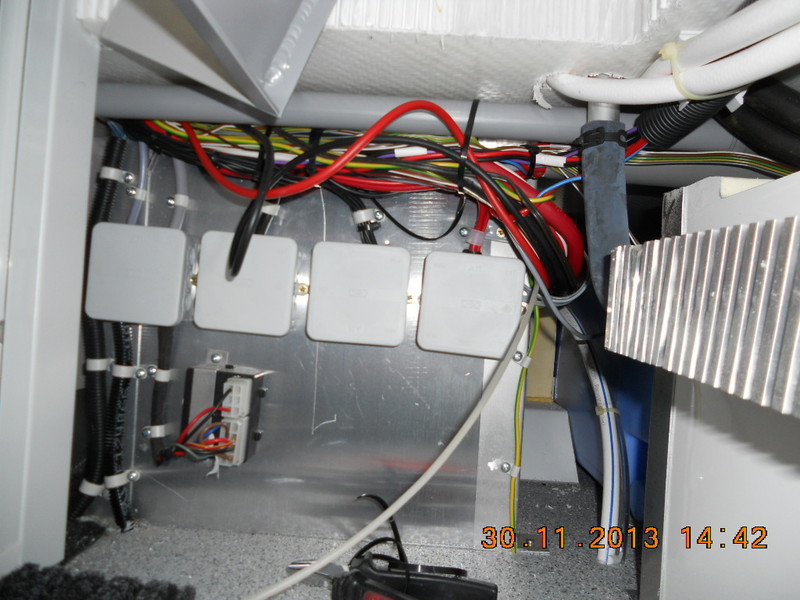

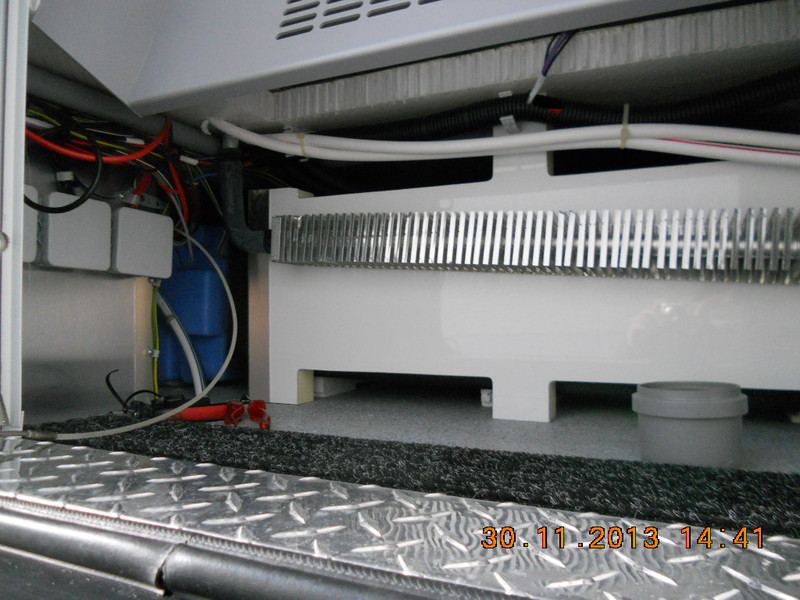

Zuerst musste mal die Stiege weichen damit man das Kabel vom Wechselrichter in den Verteiler ziehen konnte und so sieht es beim Phoenix unter der Stiege aus

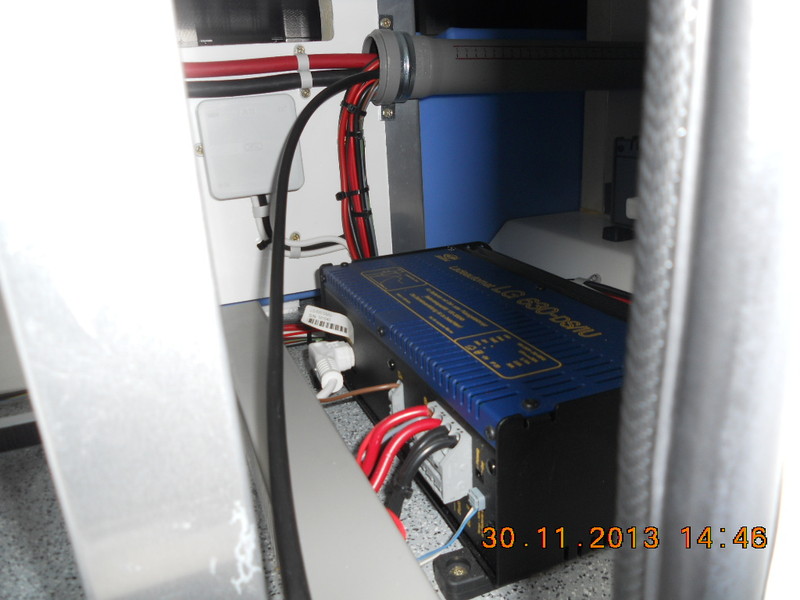

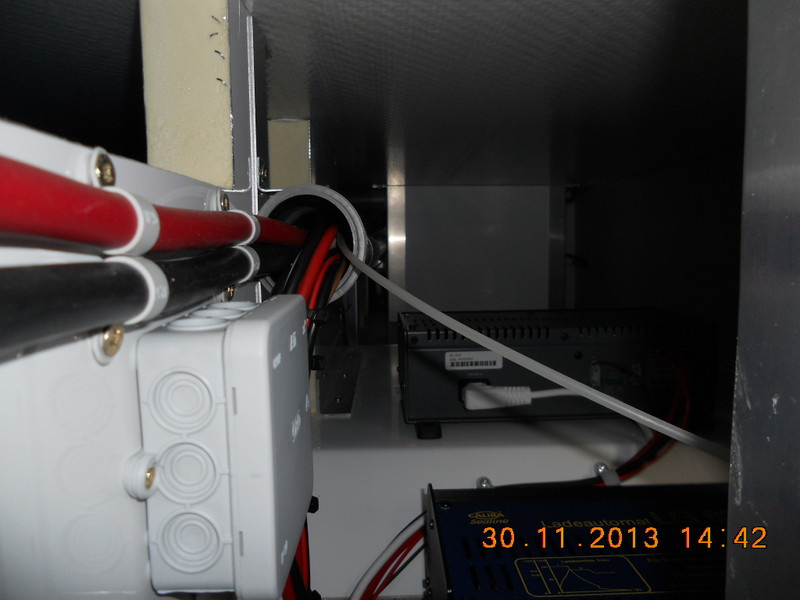

so jetzt noch das Kabel einziehen
gut jetzt wird erst mal drinnen weitergemacht :ja:

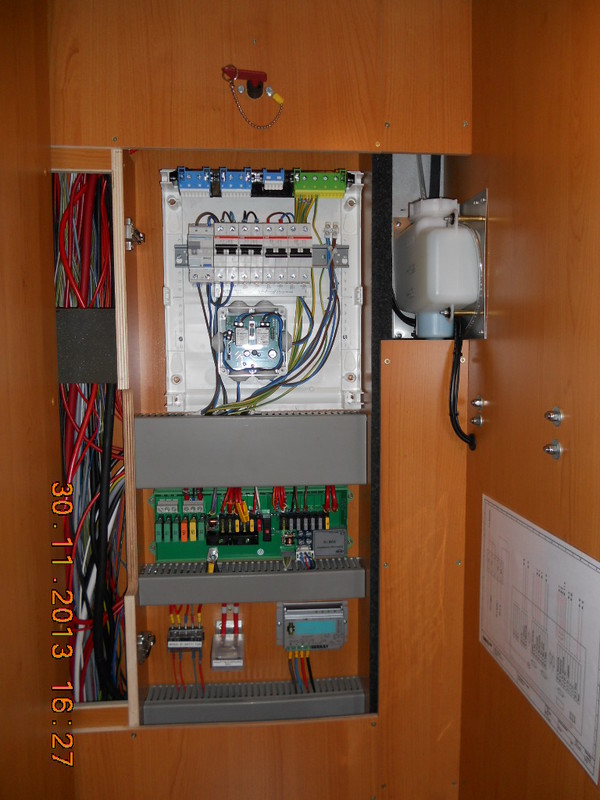

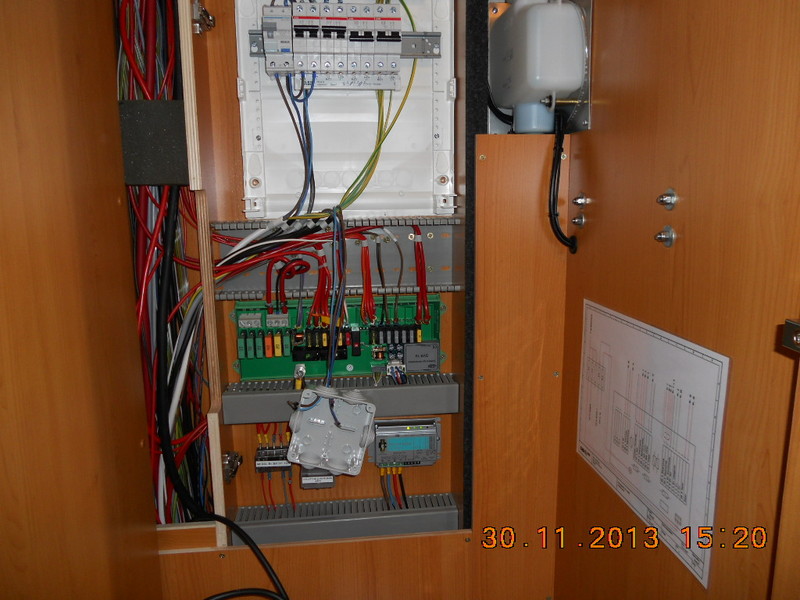

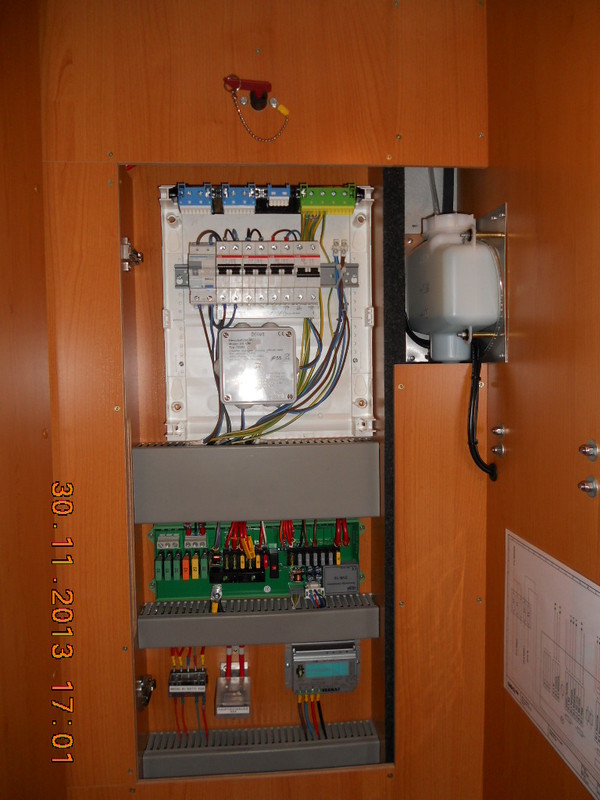

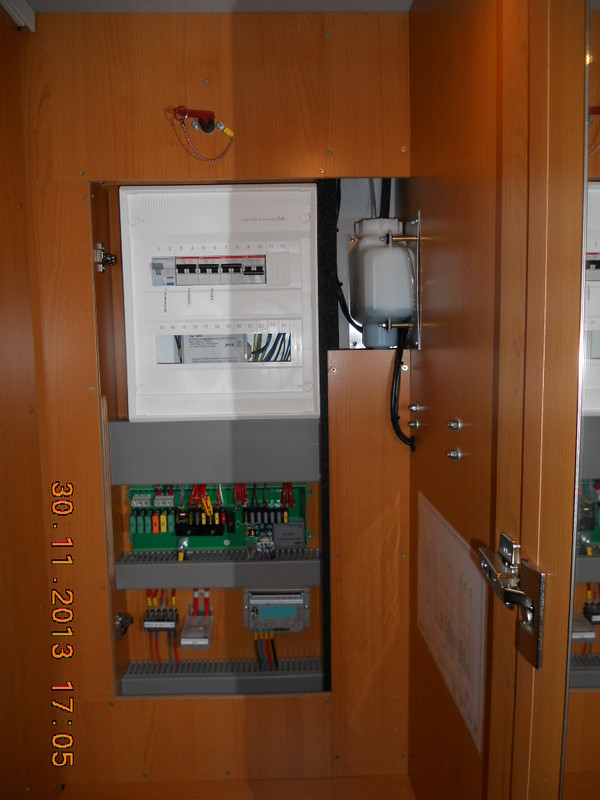

So jetzt wieder mal die Frage aller Fragen, wo soll die Dose mit der Schaltung hin, die Drähte für die Steckdosen müssen ja bis zur Dose reichen also wird sie in den Verteiler montiert da wir keine Lust haben die original Drähte zu verlängern :)

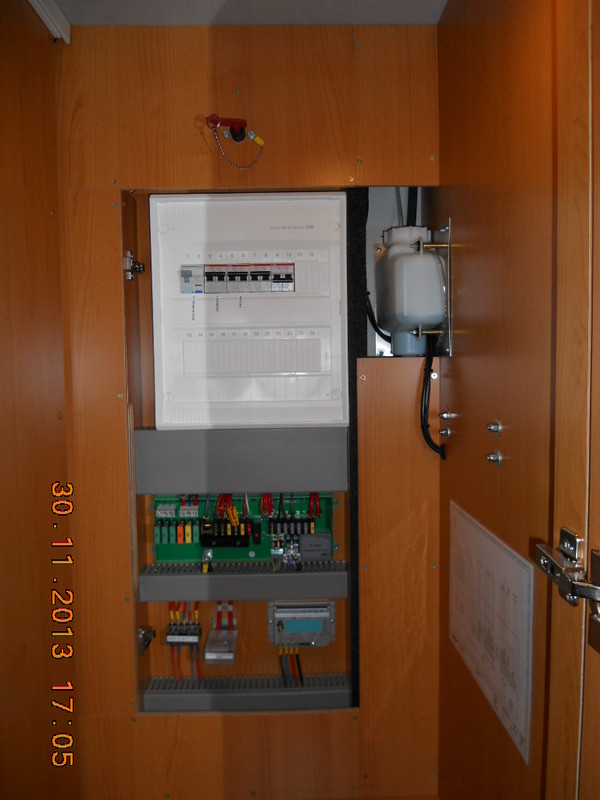

ich hab wieder mal die ehrenvolle Aufgabe bekommen alles wieder zusammen zu schrauben, gut bin wenigsten's im warmen :D .

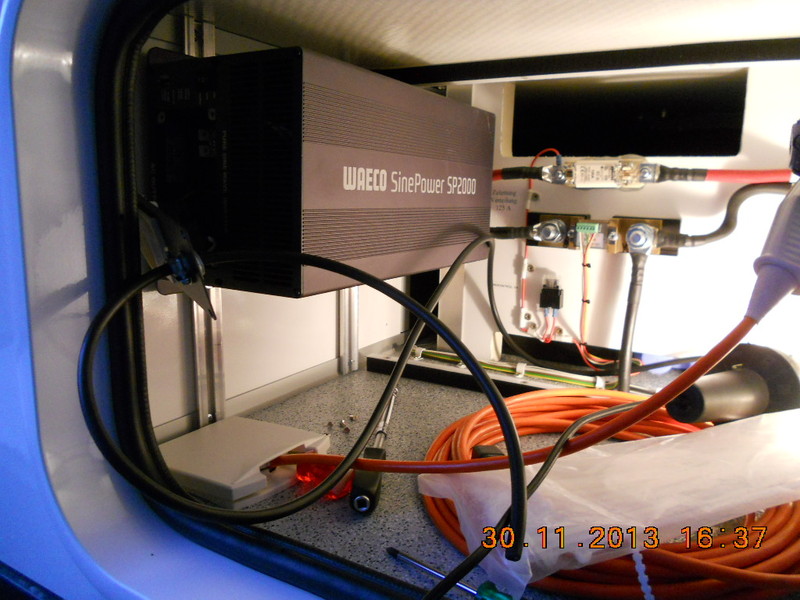

Stiege wurde auch wieder montiert und meine bessere Hälfte hat das Kabel draussen noch beim Wechselrichter angeschlossen :ja:
Der Test der Schaltung ergab ein positives Erlebnis, gut hat alles auf Anhieb funktioniert.
Da es schon wieder etwas später geworden ist und die Temperaturen für die Aussenmontage zu wünschen übrig lassen werden die restlichen Arbeiten heute noch erledigt, natürlich bevor wir beim Chlausmarkt waren ;D .
