Alde Warmwasserheizung 3000 1, 2

Ok ich auch. Danke

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Hallo Jorgito, das klingt super gut und ist genau das, was ich schon lange suche. Ich würde mich sehr freuen, wenn ich auch die Infos bekomme.

Ich hätte auch gerne diese Anleitung, kann man die hier nicht frei verfügbar / abrufbar machen?
Danke!

moinsen verehrte gemeinde,

ich werde morgen bilder machen, und dann die beschreibung hier einstellen.

hatte am anfang net vermutet, das so ein reges interesse besteht.

grüßle

jorgito

Moin Jorgito,

der Umbau interessiert mich auch. Wenn es mit dem Einstellen nicht klappt bitte Anleitung auch an mich.

Danke und gruß
Bernd

moin moin,

dann mache ich mich jetzt mal an die beschreibung:

man nehme:

Raumthermostat Aufputz Wochenprogramm 5 bis 35 °C von Conrad Elektronik Bestell Nr. 610578 - 62

Kemo Justierbarer Spannungswandler Baustein Eingangsspannungs-Bereich 6 - 28 V/DC Ausgangsspannung 3 - 15 V/DC
Bestell-Nr.: 191005 - VQ

in dem raumthermostaten sind 2 batterien verbaut. die reichen i.d.r. auch über monate. ich habe trotzdem mir diesen justierbaren regler beschafft und den direkt an die batteriepole gelötet. somit habe ich dort jetzt dauerspannung, und der batteriewechsel entfällt.

für die ganz pfiffigen:
man kann den thermostaten also das display auch herausbauen und dann dementsprechend mit einem selbstgebauten rahmen in der wand versenken. ging bei mir net, weil ich net genug "luft" dahinter habe....der kühli stört da !!!
bei bedarf hätte ich bilder von einem bekannten, der es so gemacht hat.

nun zu einbau:

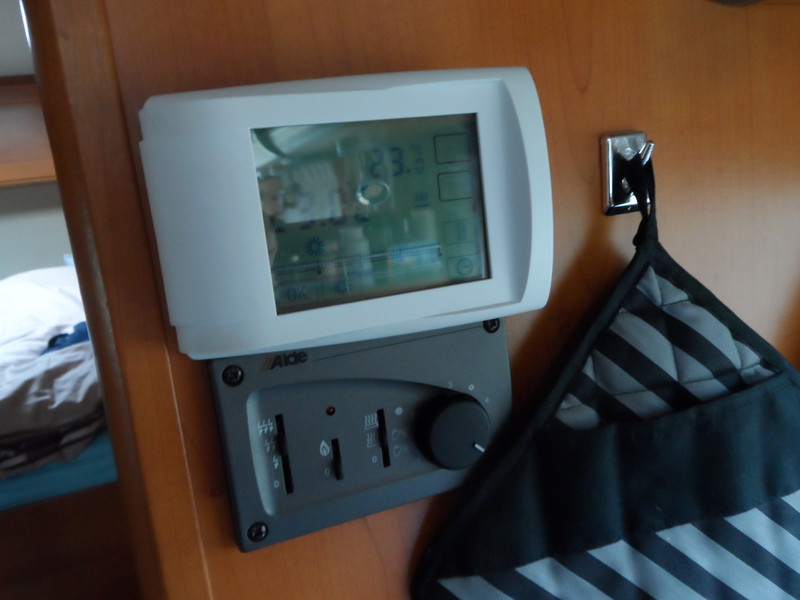

erstmal ein foto von dem alten und neuem thermostaten. wichtig ist: der neue sollte nicht zu tief angebaut werden, wenn ihr von oben auf das display schaut könnt ihr schlecht lesen. das vor dem bohren bitte testen. und der regler vom alten thermostat muss voll aufgedreht werden, damit der neue thermostat einwandfrei arbeiten kann.

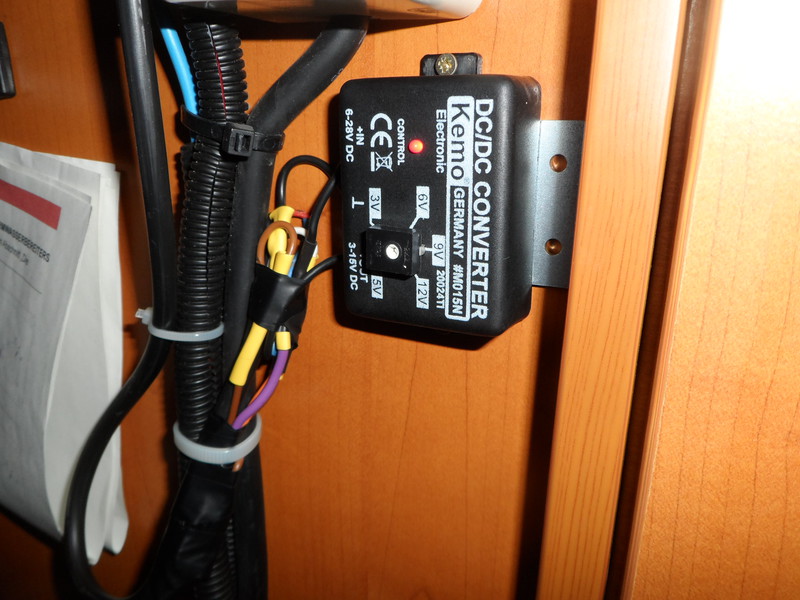

hier ein foto von dem spannungswandler. ich habe ihn in der nähe der alde eingebaut, weil ich mir von der alde dauerstrom geholt habe.

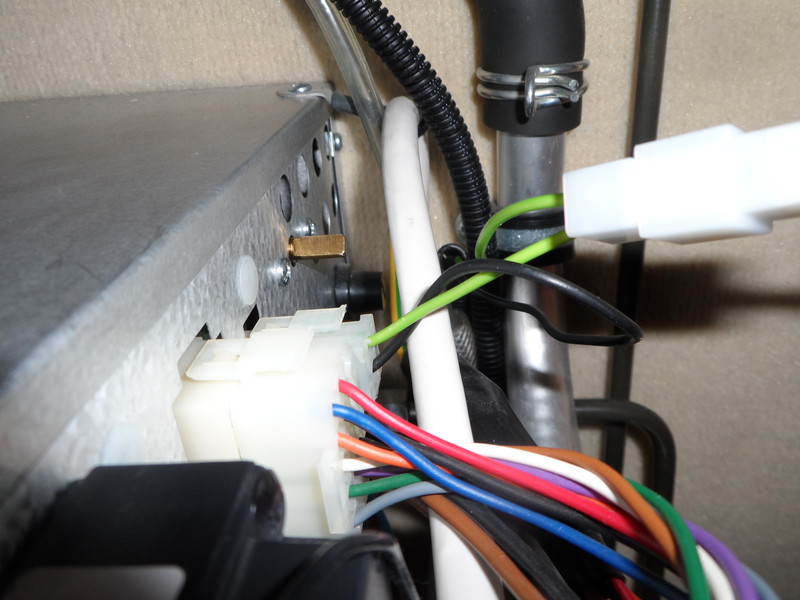

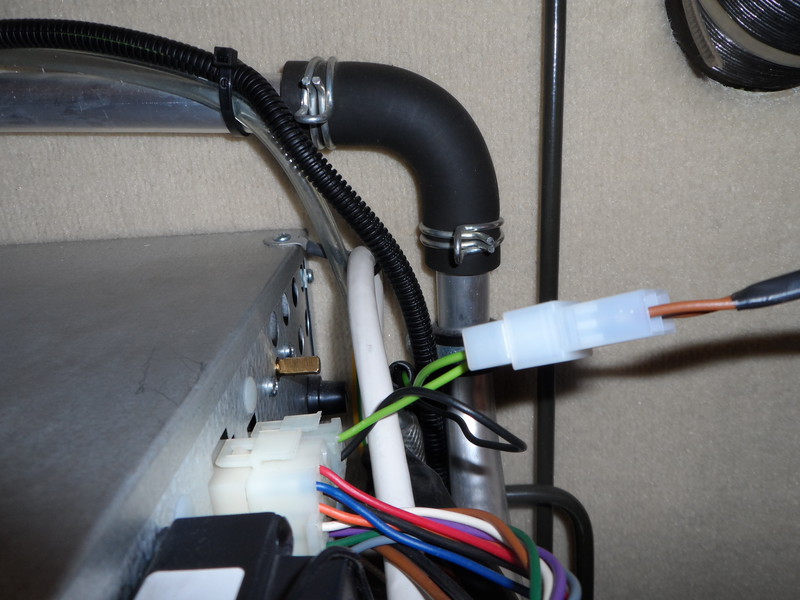

die steuerung des neuen raumthermostaten wird unten an der alde direkt abgegriffen, dort an den beiden kabel die zum alten thermostat führen.






in der bedienungsanleitung vom neuen thermostaten steht dann beschreiben, an welche com ports die kabel angeschlossen werden müssen.

das war es eigentlich schon.....dann kann es an das programmieren gehen.....ihr habt da zig möglichkeiten...vom eco modus bis nachtabsenkung...ein wecker ist da auch noch eingebaut. also ich denke mir mal.....für das geld kann man sich diesen luxus auch mal gönnen.....es ist schon eine gewisse aufwertung der heizung. bei mir läuft alles einwandfrei....nachts z.b. angenehme 16 grad und morgens läuft dann die alde dementsprechend auf eure eingestellte wohlfühltemperatur hoch, bei mir 23 c :):)

auch kann man das programm dazu nutzen....wenn ihr über den weihnachstmarkt schlendert oder den ganzen tag bei skifahren seid...dann läuft die alde im eco modus bei z.b. 15 grad und wenn ihr dementsprechend programmiert ist das Womo bei eurer ankunft am späten nachmittag oder abend wieder mollig warm. das ganze spart dann natürlich auch noch gas !!!

ich hoffe ich konnte euch mit dieser kleinen anleitung ein wenig weiter helfen.

grüßle

jorgito

Moin

Vielen Dank. Perfekt gemacht. ;D

Rheinberger

Genial!
Besten Dank!

Danke für deine Mühe. Perfekte Anleitung, werde mich im Frühjahr an den Umbau wagen. :daumen2:

ja gerne......das forum lebt von solchen dingen gell !!

....auch von mir ein herzliches Dankeschön, im Frühjahr wird umgebaut.

Danke!!!

Schade, dass das Raumthermostat keine Schaltausgänge hat, sonst könnte man die alte Bedieneinheit gleich komplett überbrücken und alles über das neue Display laufen lassen (aber dazu fällt mir sicher noch was ein :-) )

jorgito hat geschrieben:ja gerne......das forum lebt von solchen dingen gell !!

Super Jorgito .. :daumen2:

Darf ich anregen, die Umbauanleitung in einem eigenen Tröt mit aussagekräftigem Titel nochmals zu veröffentlichen ?
Wär doch viel einfacher zu finden, über die SuFu .. :)

...einfach genial. Vielen Dank :D

&schnatterente
markus du bist da sicher fit in der materie und wirst sicher noch das i tüpfelchen draufsetzen

&lancelot
klar wolfgang....kannst gerne verschieben....

jorgito hat geschrieben:&lancelot
klar wolfgang....kannst gerne verschieben....

ICH ... :eek: :eek: ... kann nicht ... müßtest schon

- DU (den alten Beitrag kopieren und in einem neuen Thread nochmal)
- ein MOD, der darf ..

Hey Danke. Werde ich gelegentlich auch machen.

Welche zwei Kabel führen den zum Thermostat? Farben oder Pinbelegung wäre gut.

[quote="Lancelot"][quote="jorgito"]
&lancelot
klar wolfgang....kannst gerne verschieben....
ICH .. ... kann nicht ... müßtest schon
- DU (den alten Beitrag kopieren und in einem neuen Thread nochmal)
- ein MOD, der darf ..
dann macht der moderator dies....die sind ja auch immer schnell dabei, wenn man eine email adresse postet :lol:

Hallo Jorgito,

besten Dank, sieht toll aus, wird in der Winterpause sofort umgesetzt, das fehlte mir noch.

danke !!!

Detlef

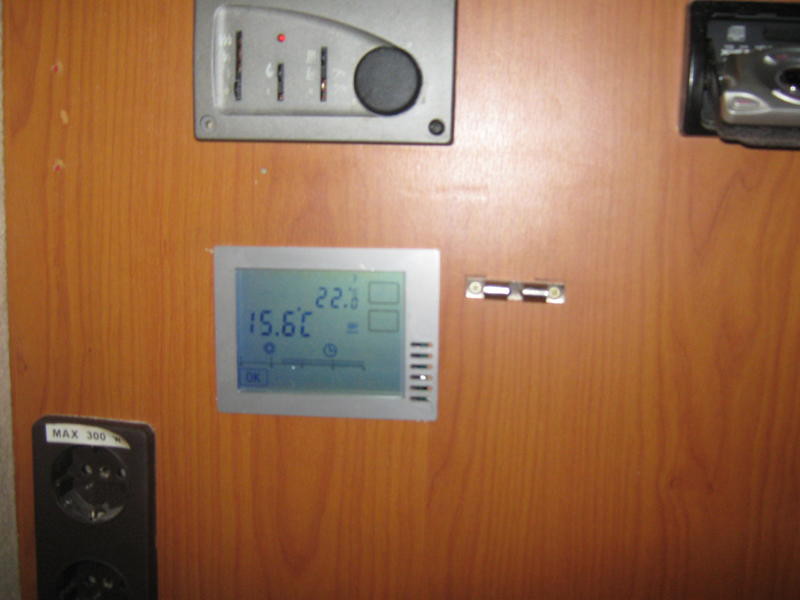

und so könnte es aussehen, wenn man sich einen eigenen rahmen bastelt und in die wand einläßt !!
