Schaltplan Taster und FB für Midi Heki elektrisch u.ä.

Hi!
In meinem WoMo ist ein Midi Heki mit Bügel verbaut. Leider kann meine bessere Hälfte das Fenster nicht öffnen.
Die Kurbelversion, die wir freundlicherweise in einem anderen WoMo getestet haben, war für Sie genauso schlecht zu erreichen.

Also habe ich mich für die elektrische Motorvariante entschieden. Der Schalter wurde an erreichbarer Stelle in eine Seitenwand eingebaut.
Auf den Einbau der Fernbedienung habe ich deshalb verzichtet , obwohl Sie bereits in der Bucht bestellt und geliefert wurde.


In der Bucht habe ich das Midi Heki elektrisch ,mit LED Licht ersteigert.
Neu,Orginal verpackt aber ohne Einbauanleitung und für FB vorgesehen.
Die FB war nicht Bestandteil des Angebotes und auch kein Schalter zum Betätigen des Motors.
Lieferung erfolgte per Spedition , Midi Heki komplett und alles OK.

Die Einbauanleitung habe ich im Internet gefunden ;aber leider keinen Schaltplan.

In den Foren bin ich auf Anfragen zum Schaltereinbau ,Ersatz oder Nachkauf FB gestossen.
Der Dometic/Seitz Service war zwar sehr freundlich und wollte bei Problemen helfen ,aber kein
Schaltbild herausgeben.

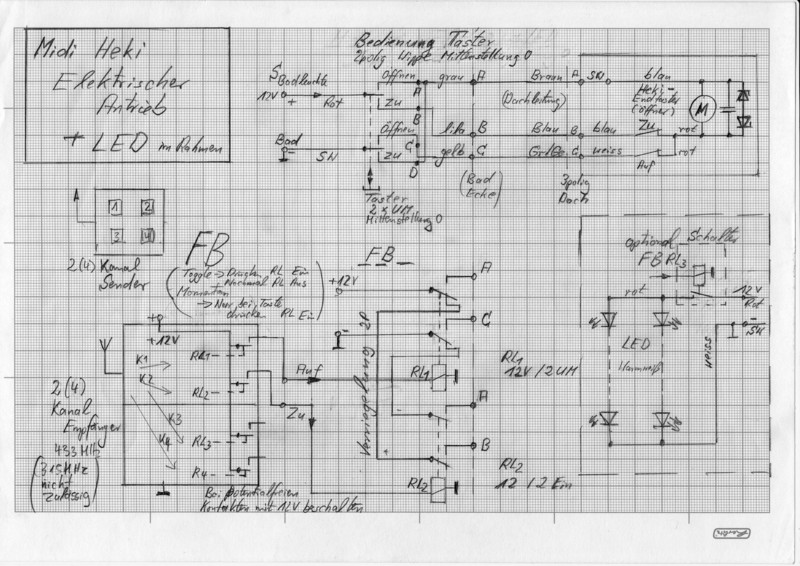

Nun habe ich den Schaltplan selbst gestaltet.


Ich habe bisher von den Tipps in den Foren schon viel profitieren können ,deshalb stelle ich
meinen selbst gestalteten Schaltplan zur freien Nutzung zur Verfügung

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Hallo,

den Schaltplan hast Du wohl vergessen - Du kannst ihn auch getrost weglassen! Bei meinem Midi-Heki (noch die Ausführung ohne LED) gibt es nur Plus und Minus zum Anschluss ans 12-Volt-Netz. Und der Schalter ist in den Rahmen integriert. Also warum etwas komplizierter machen als notwendig?

Für meinen selbst nachgerüsteten LED-Strip habe ich im Rahmen den Strom "angezapft" und einen kleinen Schalter neben der Antriebswippe eingebaut. Leider nur warmweiß und nicht farbig steuerbar. Für Rotlicht seien wir zu alt, sagt meine Frau ... :lach:

LG Hans

Hi !
Ich hatte denSchaltplan als Dateianhang hochgeladen , aber leider sehe ich dazu auch keinen Hnweis.
Also ,ein neuer Versuch.
