Hai.
Ich habe gestern im Aufbau u.a. eine zusätzliche 12V Steckdose eingebaut. Heute möchte ich fortfahren mit der Verkabelung. Auch wenn ich noch nicht weiss was damit alles betrieben werden soll, habe ich im Internet mal mit einem Leitungsrechner nachgerechnet welche Kabel ich nehmen sollte. Wenn ich die verbliebenen 4 qmm Kabel von meiner Solaranlage nehme könnte ich die Dose bei 1 m Kabellänge auch mit 25 A bei ca. 300 Watt betreiben. So weit so gut, aber wenn ich mir die Anschlussfahnen (oder wie heisst das richtig?) für die Kabelstecker/schuhe ansehe kommen mir so meine Zweifel. Ich habe jetzt grade kein Bild/Daten zur Hand, aber ich kann mir kaum vorstellen das diese bei handelsüblichen Einbausteckdosen für den Wohnmobilbereich sehr unterschiedlich ausfallen. Hat da jemand Erfahrung? Beim Anblick derer tendiere ich ja eher zu 20 A oder weniger, bräuchte dann aber auch ja nur Kabel mit geringerem Querschnitt.
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
12V Steckdose Belastbarkeit
|
Hi Die 20 A nehmen aber das Kabel so lassen, wenn es denn schon vorhanden ist. Elektrisch schadet dickes Kabel wenig, es erhöht im Prinzip die Kosten und das Gewicht. Im vorliegenden Fall ist das wohl weniger wichtig. Bye Die max. Belastbarkeit der Steckdose gibt der Hersteller vor, welches Kabel dann min genommen werden sollte, hängt von dieser max Belastung und der benötigten Kabellänge ab. Nicht vergessen. Je stärker darüber der Kabelquerschnitt gewählt wird, desto geringer ist der Spannungsabfall unter Last. Kann bei manchen Geräten von Vorteil sein. zB TV usw WK Mehr als 2,5q braucht man nicht an einer 12 Volt Steckdose bei normaler Nutzung. Egal, ob DIN oder Zig.-Anzünder-Dosen, die Qualität des Dosenmaterials u. der Stecker ist meist dermassen schlecht ( auch bei Hella), daß sie kaum die meist angegebenen 8 bzw. 16A ohne Erhitzung (Übergangswiderst/Korrosion)vertragen. Mir sind schon einige Verbindungen bei relativ kleinen Strömen (2-3A) nach längerer Zeit verschmort. Gr.R
Ich habe mir die Dose gestern natürlich noch einmal angesehen. Da sie vom Design zur 220er Dose passen sollte habe ich Sie zusammen per IN geordert. Auf der Verpackung steht gar nichts, aber ich werde sie mit maximal 16 A absichern, dafür sind mir die Anschlussfahnen einfach zu klein/dünn. Wohl Berker, genauso eine warf ich letzten Herbst innen verkohlt weg,war mit Lap eigentlich über 2 Jahre nur schwach belastet. es gibt hochbelastbare 12V Anschluss-Dosen,..aber wie in deinen Fall aus Design Gründen kannst du die vermutlich nicht nehmen, 16A ist schon ziemlich hoch gegriffen...ich hatte die von die beschriebenen Dosen schon in der Hand...dachte es waren sogar nur 10A max. ein Anruf beim Hersteller bringt vielleicht mehr klarheit. Hy, wenn Du die 4 qmm noch hast, dann nimm diese. Würde die Dose jedoch mit max. 10-15 absichern. So wie Richi schonsagt, die Teile werden bei 3-4 A Dauerbelastung schon merklich warm.

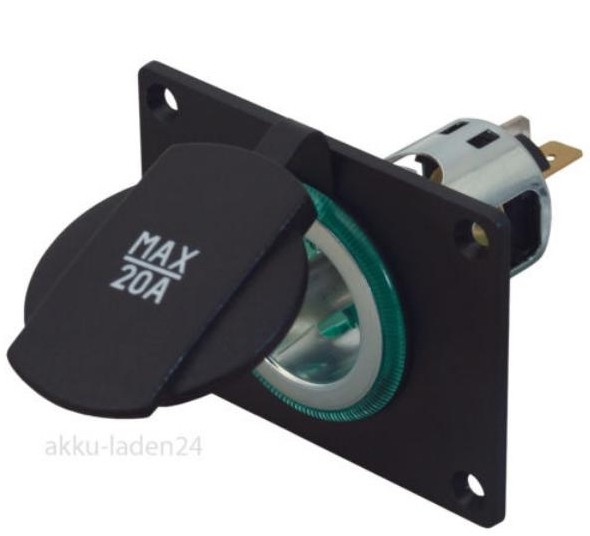

Nein und nochmals nein. Leider sagt der TE nicht welchen Typ es eingebaut hat Die Norm-Steckdosen (dünner Stift mit Knopf) halten max. 15A aus. Die Zigarettenanzünderdosen halten ca 10A aus. Das ist keine Frage der Kabelstärke oder der Sicherungsstärke sondern der Kontaktfläche, des Anpressdrucks und der Passgenauigkeit. Bei mehr als 10A und Fahr-oder Kabelbewegung gibt es Funken und damit Übergangswiderstände. Damit Hitze und wenn es schlecht läuft einen Schmorschaden. Andreas Was denn nun? Ich sage: Dickes Kabel ja, schadet bestimmt nicht, zur Steckdose mache ich keine Angaben, die 20 A wurden vom TE vorgeschlagen. Und ich habe ein Laptop-Ladegerät welches mir auch die Dose und die Sicherung killt, warum auch immer... Schönen Sonntag Also ich verwende immer diese hier Link zum eBay Artikel Angeschlossen mit 4mm² weil die Kabellängen meist über 4-5m betragen. Belastet bis jetzt auf Dauer mit max 12A, keinerlei Probleme keine Erwärmung mit den Dosen.
Der Link führt bei mir zur ebay - Startseite! und ich habe diese hier genommen --> Link Wie bereits gesagt: auf der Verpackung steht rein gar nichts! :(
:top: Genau das ist das eigentliche Problem. wie erkenne ich die Qualität der Kontaktfläche, des Anpressdrucks und der Passgenauigkeit? Habe gerade eine Aufbau Norm-Steckdose gekauft, und da steht auf der Anleitung bis 16A.
Browserproblem? Wenn ich da drauf klicke erscheint eBay-Artikelnummer:260976666594  egal mit welchem Browser. WK
Das ist eine interessante Frage, wenn da steht 16 A dann sollte wohl 16 A durchgehen... Wenn man sich nachher am Stecker die Flossen verbrennt dann passen die 16 A wohl nicht durch. Unfair sowas. Wenn der Motor bei 3800 seine höchste Leistung abgibt, höre ich auch nicht schon bei 3000 auf. Ich kann mir vorstellen, dass es auch am eingesteckten Stecker liegt, wie geschrieben, an einem meiner Laptop-Ladegeräte wird der Stecker auch unglaublich heiß, obwohl da weniger als 100 W angeschlossen sind. Wenn der Chinese statt Kupfer Eisen genommen hat könnte das schon einen Einfluss haben. Bye
Scheint so! Mit Chrome: s.o.! Mit Firefox: ok! Um beim Thema zu bleiben: Die verlinkte Dose sieht sehr ordentlich verarbeitet und durchaus vertrauenserweckend aus! Zitat tuboletti: Ich kann mir vorstellen, dass es auch am eingesteckten Stecker liegt, wie geschrieben, an einem meiner... Sehr richtig, Mamma u. Papa. Wenn das Metall-Material neu ist u. blank, sind diese Prüfwerte sicher i.O. Aber nach einiger Zeit mit Korrosion? Bei meiner S-KLasse waren bereits im vorigen Jahrhundert alle E-Verbindungen versilbert , nirgends üblichen Flachstecker, sondern überall spezielle (Rundkontakte) mit Stern auf dem Plastikgehäuse. Macht wohl auch den Preis, auch bei Flugzeug-Avionik. Weiter ist die Federungseigenschaft der Kontakte in den Buchsen meist schlecht , so daß der Anpreßdruck,wie schon erwähnt, mit der Zeit nachläßt, bei DIN/Norm gesehen. Bei ZigAnz.-Dosen tritt das aufgrund anderer Konstruktion nicht auf, dafür rutschen sie gerne raus. Auch mech. seitliche Kräfte auf die recht langen Stecker morden die Dosen, ich nehme jetzt erfolgreich die relativ kurzen Winkelstecker, kaum Probleme mehr. Gr.R
So sehe ich es auch Und dann kann man bei den Steckern, wo vorne die Sicherung eingebaut ist, eine verstärkte Feder für den Mittelstift einbauen. Alles Möglichkeiten. Ich nehme keine Steckdosen für mehr als 10A Dauerstrom. Ich habe übrigens schon 2 Anschlussdosen aus Schmorgründen gewechselt! Andreas Du auch? Das Plastik zerbröselt dabei ganz schön, brennt aber nicht.. Gr.R |
