Challenger auf Ford Transit: Wechsel Luftfilter Klimaanlage

wo befindet sich der luftfilter für die klimaanlage. habe mir ein gebrauchtes Womo gekauft und möchte jetzt den klimafilter wechseln oder reinigen. wer kann mir weiterhelfen?

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Mein Ford Transit Bj.2008 140PS Heckantrieb besitzt keinen Luftfilter für die Klima -Anlage
didje

Erstmal Hallo im Forum

Wenn Du jetzt noch schreiben würdest welches Modell, Baujahr, Motor usw.

Für den 2,2L 130 Ps gibts es z.B. diesen:
--> Link

Wenn Du die Motorhaube aufmachst dann siehst Du gleich wo der wohl hinpassen würde

didje3 hat geschrieben:Mein Ford Transit Bj.2008 140PS Heckantrieb besitzt keinen Luftfilter für die Klima -Anlage
didje

Die Halterung dafür gibt es aber, ist nur kein Einsatz drin. Die Halterung sitzt mittig unterhalb der Scheibenwischer. Einschieböffnung, ca. 15mm hoch und 150mm breit.
Ein Beitrag meinerseits: --> Link
Andreas

Hallo Zusammen, danke für die Hilfe. Mein Womo ist Baujahr Mai 2006, 2 Liter Maschine, Ein Genesis 32, 128PS.
Vielleicht hat er auch keinen Luftfilter für die Klimaanlage? :?: :?: Weiß jemand mehr?
Maetti :P

Ich habe mir mal MANN-Filter CU 22013 bzw. CUK 22013 notiert aber noch nicht beschafft.
Maße 214x200x30mm
Roland

Hallo maeti,
hier meine Konstruktion.
Innenraumluftfilter für Ford Transit Baureihe 2006 bis 2012
Der Filter ist im KFZ-Zubehör-Handel zu bestellen/Kaufen. Unter Anderen hier:
--> Link
Preise vergleichen, unter Umständen ist er im Laden um die Ecke genau so Preiswert wie im Net nur ohne Porto. Ich habe einen Filter von MANN, CU 2137 130527 verwendet.

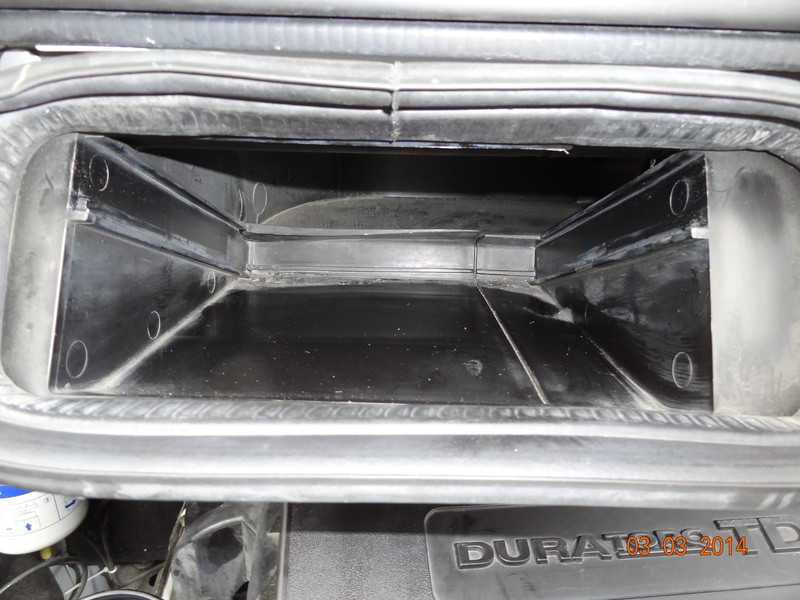

1.Luftansaugschacht für Innenraumluft/Heizung/Klimaanlage im oberen Bereich ist eine Sicke zu erkennen, in die der Filter eingebracht wird. Leider ist der Handelsübliche Filter etwas zu breit.
Mit ein paar Handgriffen, wie folgt, ist er anzupassen.
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/Bild-1-Luftansaugschacht_380d.JPG" alt="" /></a>

2. Hier ist der angepasste Filter eingeschoben.
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/2-Filter-eingeschoben-und-mit-Alu-Winkelschiene-befestigt-_2807.JPG" alt="" /></a>

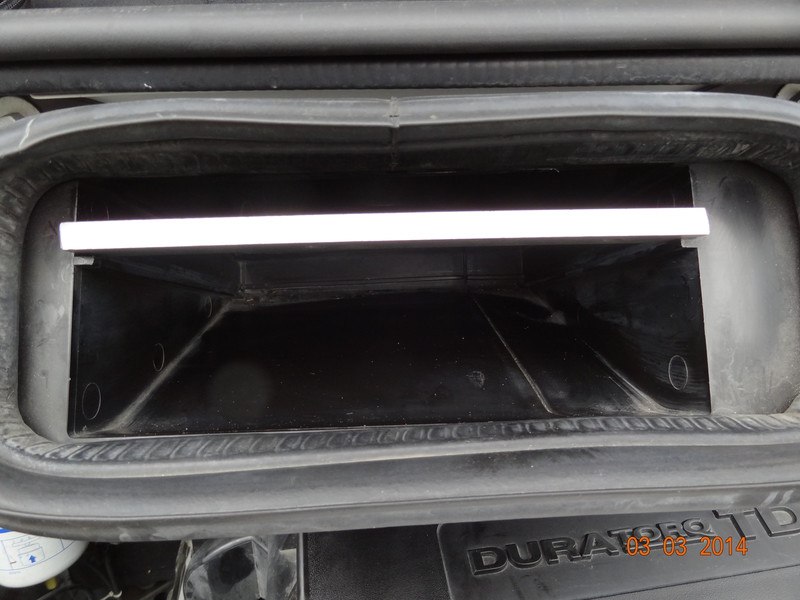

3.Zur Arretierung des Filters und damit er besser oben angedrückt wird habe ich einen Alu-Winkelschiene so zugeschnitten, das sie stramm vor den Filter in die Einlassung im Luftansaug geschoben werden kann.
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/3-Alu-Winkelschiene-anpassen_8e98.JPG" alt="" /></a>

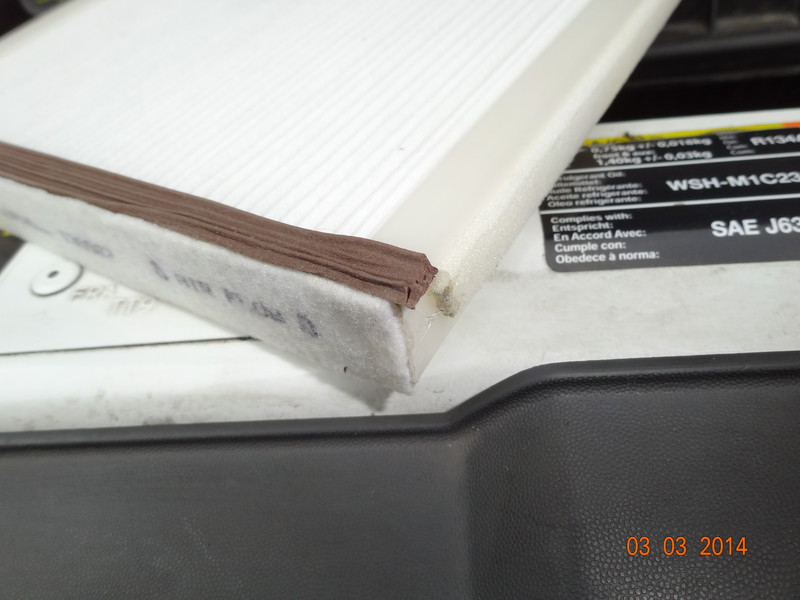

4.An der abgebildeten Ecke, parallel zum Filzstreifen mit dem Katermesser das Filterpapier vom Filz trennen (ca. 1 cm). Dass selbe auf der anderen Seite. Den Filter entsprechend dem Maß des Ansaugkanals (Breite) zusammen schieben und mit Heißkleber wieder verkleben.
An der Oberseite des Filters (Durchström-Richtung des Filters beachten) habe ich noch einen Fensterdichtstreifen zur besseren Abdichtung aufgeklebt.
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/4-Filter-anpassen-neu-verkleben-Fensterdichtgummi-anbringen_8373.JPG" alt="" /></a>

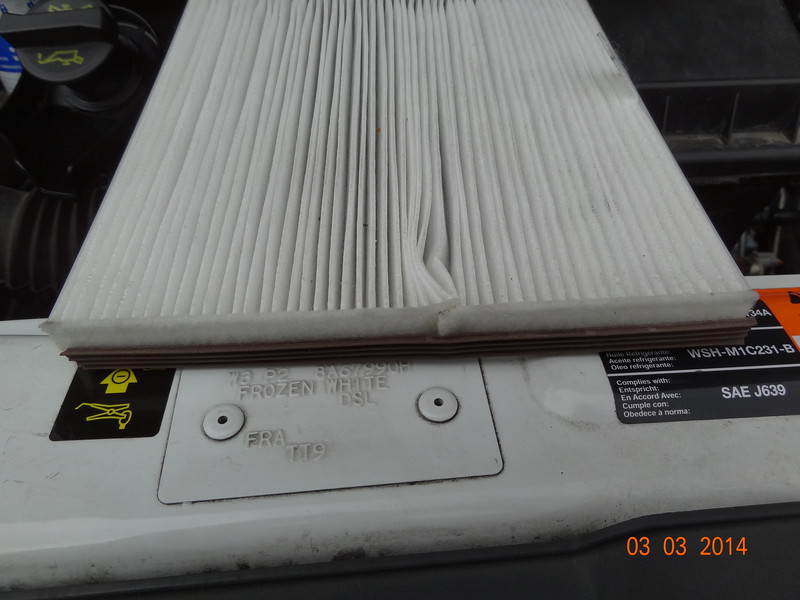

5.Am hinteren Ende des Filters habe ich ebenfalls einen Fensterdichtstreifen auf den Filzstreifen zur besseren Abdichtung aufgeklebt.
(Das Bild zeigt meinen ersten Versuch mittig die Filterbreite zu reduzieren. Ist aber nicht so gut.)
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/5-Fenster-Dichtstreifen-am-hinteren-Filterende-anbringen-_8010.JPG" alt="" /></a>

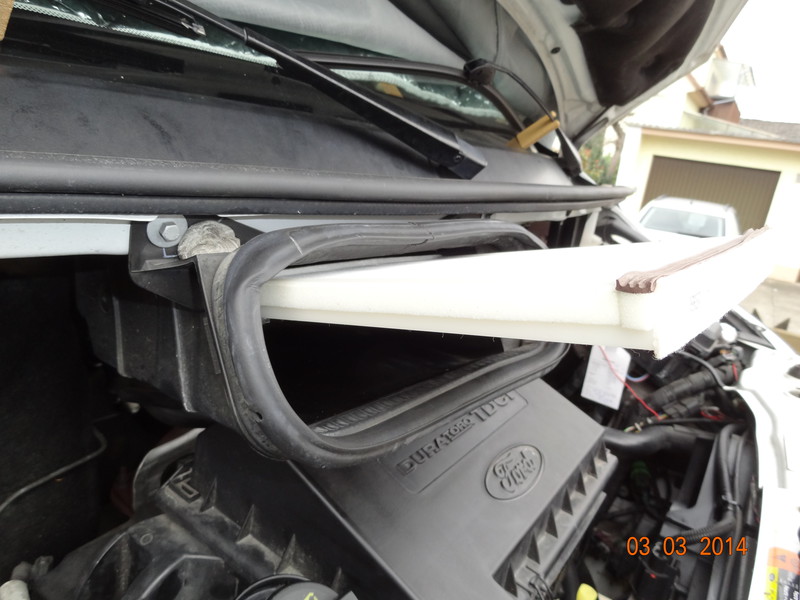

6.Filter soweit einschieben, darauf achten das er auch hinten im Sacht richtig sitzt (wenn nötig etwas mit der Hand anheben) bis er vorn abschließt. Alu-Winkelschiene vorsetzen.
Fertig!
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/6-Filter-einschieben-Fertig-_b969.JPG" alt="" /></a>

Viel Spaß beim Basteln.


Rentner 2011
(Peter aus Hannover)

Anbei die richtige Verlinkung der Bilder:
1.)

2.)

3.)

4.)

5.)

6.)


Super Erklärung :top:
...bis auf das der Filter falsch rum drin sitzt :wink: Sollte aber die Funktion nicht beeinträchtigen.

Oh, verflixt,
warum sind die Bilder nicht mit gekommen. Mit dieser Technik stehe ich auf dem Kriegsfuß. Wills aber noch mal versuchen.

Rentner2011
(Peter aus Hannover)

Vielen Dank viking92,
das ist ja Hexerei!
Rentner2011
(Peter aus Hannover)

Hy Peter,

kein Problem :wink:

Hallo viking92,
auch noch vielen Dank für den Hinweis auf die Luftfliesrichtung/Pfeile auf dem Filter, müssen natürlich nach oben zeigen.
Hab da das falsche Bild erwischt, der Filter ist bei mir richtig drinn.

Rentner2011
(Peter aus Hannover)

Viele Dank für die wirklich guten Hinweise, aber mein Motorraum sieht anders aus.Linke Seite sind die Schläuche und der Lamellenluftfilter in einer schwarzen Kiste. Warscheinlich ist diese "Kiste" für Motor und Klima zuständig. Oder?? :?: :roll:
