Ducato 230 Bremsen hinten

Hallo ins Forum,
habe soeben die beiden Trommelbremsen erneuert. Der Rep.-Satz kam schnell und promt von Augustin.

Jetzt habe ich ein Verständnisproblem, frei nach Schiller :

Den schlechten Mann muß man verachten, Der nie bedacht, was er vollbringt.

Unter der Trommel liegt waagerecht über der Radnabe eine verstellbare Spreize zwischen den Backen.
Diese Spreize hat trägt eine gezahnte Mutter mit Rechts/links-Gewinde und dient wohl der Begrenzung
des Kolbenrücklaufs. Betätigt wird diese Konstruktion durch ein gezahntes Winkelblech, welches mit einer
Backe verbunden ist. Die Backenbewegung scheint etwas zu bewirken. Aber was und wann?
So weit, so vermutet. Hat die Handbremsbetätigung auch eine Wirkung auf diese Mimik?

Wer kann mich aufklären, evtl. über PN, um Nichttechniker nicht zu langweilen. Übrigens...... die Bremse bremst gut.

Fiatia

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Oh Oh Bremse bremst gut tz tz....

Das ist die Nachstellung für deine Trommelbremse, mit Bild könnte man Dir sagen ob die selbstnachstellend ist oder von Hand eingestellt werde muss....

Wer von Bremse keine Ahnung hat, besser Finger von wech !!!

Hallo Randyandy01,

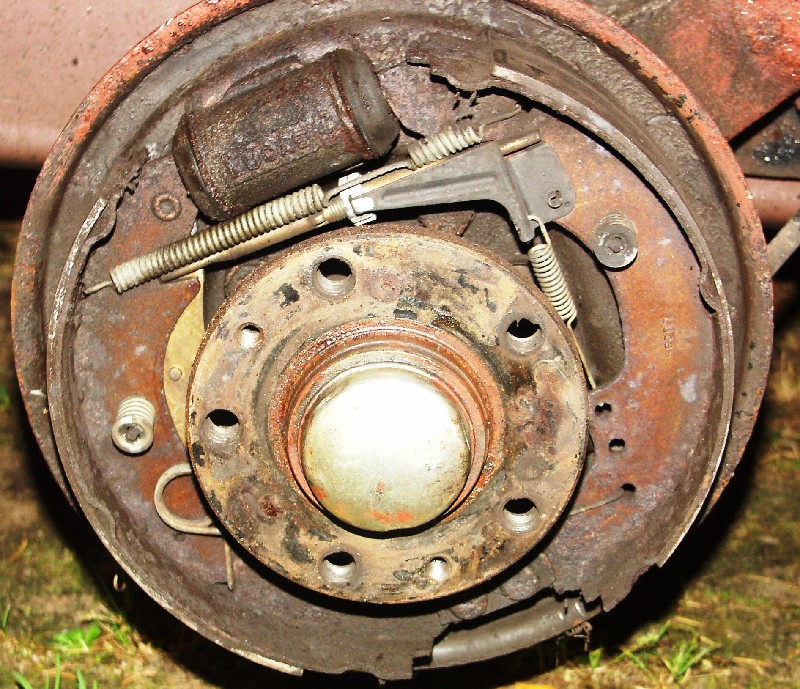

hier kommt das Bild zur Klärung



Fiatia

Das ist deine Bremse vor der Reparatur oder ?

Beläge verschlissen, Radbremszylinder undicht......

Und deine Bremsanlage ist selbstnachstellend.....

Grundeinstellung muss so sein, das die Trommel gerade so über die Bremsbeläge geht....

Danke Andreas,

für Deinen fachkundigen Rat. Jetzt bin beruhigt, ich habe alles richtig gemacht

Fiatia

Moin,

der Radbremszylinder wird bald undicht !

die Bremsbacken stellen sich mit dem Handbremse ziehen selbst ein.

hennes hat geschrieben:die Bremsbacken stellen sich mit dem Handbremse ziehen selbst ein.

Nö, tun sie nicht :!:
Die stellen sich ein wenn man die Betriebsbremse tritt.
Wenn man die Handbremse zieht wird nur die gesamte Mimik Verschoben. :)

ahd250 hat geschrieben:

hennes hat geschrieben:die Bremsbacken stellen sich mit dem Handbremse ziehen selbst ein.

Nö, tun sie nicht :!:
Die stellen sich ein wenn man die Betriebsbremse tritt.

Moin,
bei meinem ehemaligen MB Vario verstellte sich " das Rad " wenn ich die Handbremse zog !

Mein ja nur ma so :)

NA, wenn Du meinst :D

Hallo zusammen

Besser spät als nie :D

Diese Bremse ist selbstnachstellend und wird durch mehrmaliges betätigen der Betriebsbremse, sprich Fußbremse eingestellt. Am besten zu zweit durchführen. Einer betätigt die Bremse ( bei aufgebauten Trommeln versteht sich) ,Pedal fest durchtreten. Die zweite Person hört an der Bremstrommel ein klicken des Nachstellmechanismusses. Hört man kein klicken mehr, ist die Trommelbremse Grundeingestellt. Es können u.U. 20-30 Tritte sein. Die weitere Nachstellung geschieht dann während der fahrt automatisch. :prosit::

Randyandy01 hat geschrieben:Das ist deine Bremse vor der Reparatur oder ?

Welch Frage,AA verkauft nicht solche Teile :D :wink:

Dieter

Als Abschluss der Aktion,

Dank an alle, die mir mit sachkundigen Rat geholfen haben. Der Reparatursatz kam von AA nach vorbildlicher Beratung durch den Telefonmann Herrn Ass.

Nach Einbau und Prüfung auf dem Bremstand war der TÜV entzückt. Meine Unkenntnis über die Nachstellmimik mag darin begründet sein, dass zur Zeit meiner ersten ISETTA derartige feine Konstuktionen noch nicht zur Verfügung standen.

Aber durch Ihre Hilfe bin ich als alter Knacker wieder >> Up to Date <<

Fiatia
