seit längerer Zeit nervte mich der Laderaum in unserem CS Luxor. Er ist für uns gross genug, fast zu gross, aber immer, wenn man etwas benötigt, muss man um- oder ausräumen. Zur Info für die Nicht-Fachleute: Wir sind "Längsschläfer", der Laderaum unter dem Bett ist ca. 1600 mm lang oder besser gesagt tief.
--> Link
Ich hatte schon lange etwas "Ausziehbares" im Kopf, habe aber keine brauchbare technische Lösung gefunden. Schliesslich bin ich fündig geworden und habe mich dann für eine 1500 mm lange Teleskopschiene aus Aluminium mit Vollauszug entschieden. Hersteller ist die Firma Pabi in Frankfurt. Eine Schiene wiegt 6 kg, das Paar trägt 80 kg bei Vollauszug.
--> Link
Bis zur Fertigstellung waren einige Hindernisse zu überwinden:
Um die Lasten bei Vollauszug abzufangen, habe ich mir am vorderen Schienenende für jede Schiene eine V2A-Platte mit angeschweisstem Gewindebolzen unter das Bodenblech montieren lassen, keine grosse Geschichte, das hat ein Karosseriebetrieb montiert, mit Sikaflex angeklebt, mit Karosseriedichtmasse abgedichtet und danach mit Unterbodenschutz eingesprüht.
Für die Aufnahme der Schienen hat mir ein Metallbauer eine Konstruktion aus Aluminium "gebraten": die Teleskopschienen sind an Alu-T-Profilen 60/60/4 mm im Abstand von ca. 56 cm befestigt, die zur Stabilität miteinander verschweisst wurden. Die Alu-T-Profile sind am vorderen Ende an den Gewindebolzen verschraubt, die durch das Loch im Bodenblech und im Laderaumboden gesteckt wurden.
Am Schienenende haben wir die auftretenden Lasten mit Alu-Vierkantrohren abgefangen, die oben an der Betttraverse aus Stahl angeschraubt wurden.
Konstuktionszeichnungen gibt's natürlich nicht, wir haben alles zusammen am Fahrzeug ausgemessen, diskutiert, probiert, gesägt, gebohrt, geschweisst, und haben ausser dem T-Profil, das wir extra gekauft haben, nur Material verwendet, was der Metallbauer halt so am Lager hat, auch Alu-Reste usw. Das Ganze wurde dann noch zur besseren Optik pulverbeschichtet.

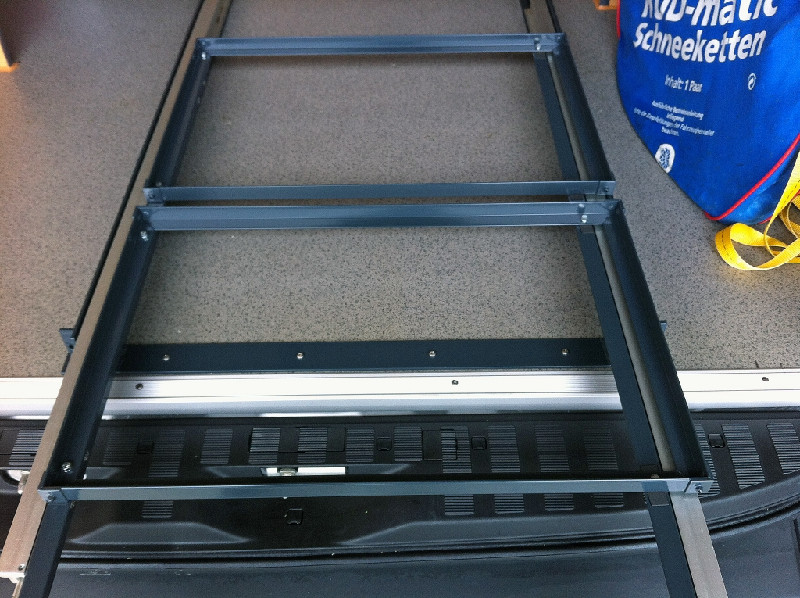

Bild 1 Grundkonstruktion 2 Alu-T-Profile mit eingeschweissten Querstreben

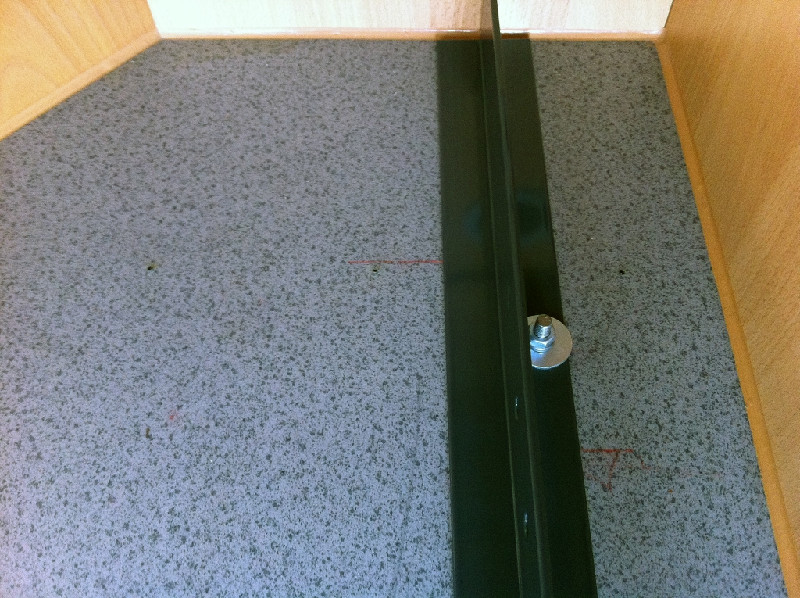

Bild 2 Die T-Profile sind jeweils am vorderen Ende an Gewindebolzen angeschraubt, die an Platten unter dem Bodenblech angeschweisst sind
Bild 3 Die Vollauszüge sind an der Grundkonstruktion angeschraubt

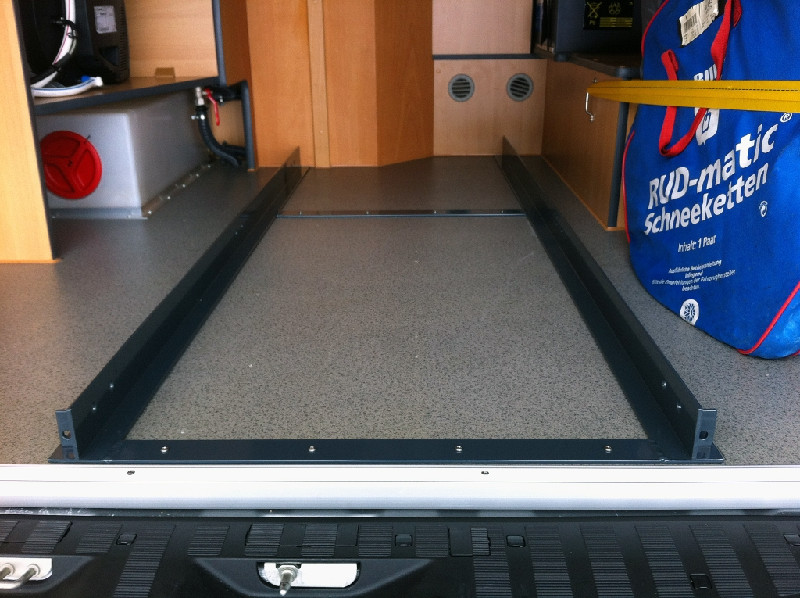

Bild 4 L-Profile für die Aufnahme der Lasten
Bild 5 Konsolen für Lagerboxen 400 x 600 mm
Bild 6 Vertikale Stützen rechts und links an der Stahlstrebe des Bettes verschraubt

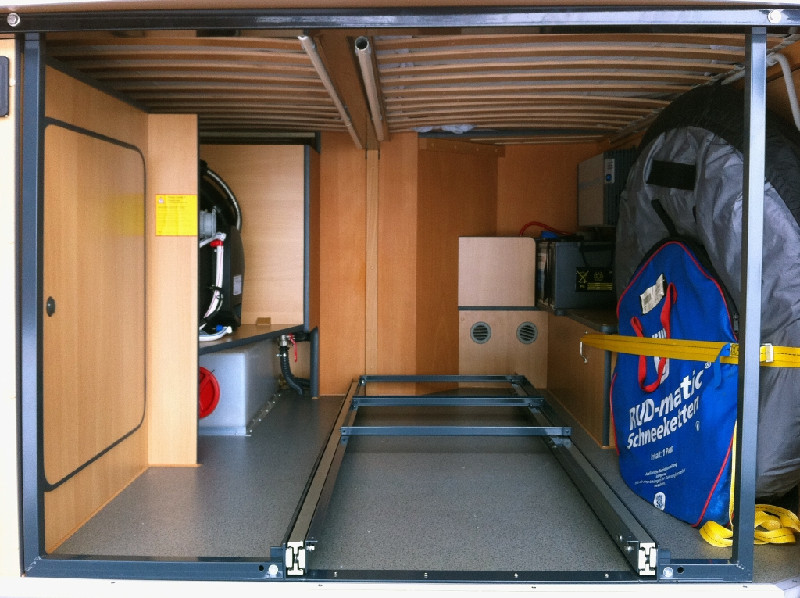

Bild 7 Hinteres Lastaufnahmegestell
Bild 8 Auszug innen, teilbeladen
Bild 9 Auszug herausgezogen, teilbeladen

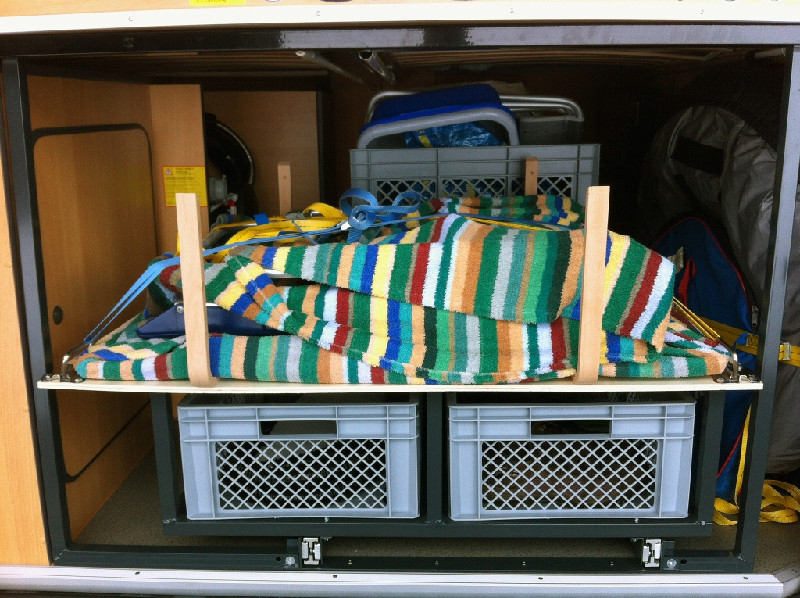

Bild 10 Auszug innen, vollbeladen

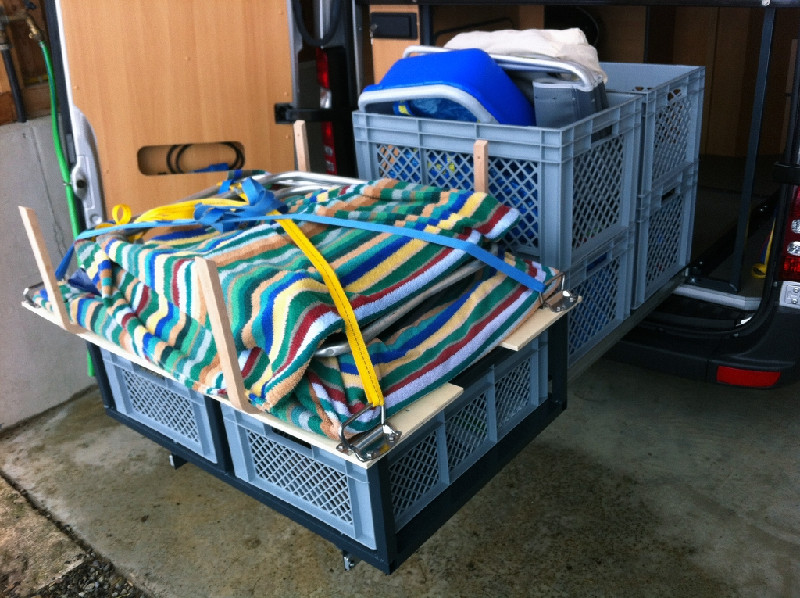

Bild 11 Auszug aussen, vollbeladen
Bild 12 Verriegelung... etwas rudimentär, aber sie funktioniert!
Das Ganze funktioniert jetzt seit einem halben Jahr perfekt, zur Zeit sind die leichten Campingstühle "montiert", im Sommer haben war dann etwas voluminösere Stühle dabei, aber auch die passen genau auf die Ablage drauf.
Kleiner Nachteil im Handling: man muss mindestens eine Hecktür 180 Grad öffnen, wenn man seitlich was rausnehmen will, ebenso, wenn man an den Gaskasten will.
Edit: jetzt auf den Bildern 11 und 12 sehen die alten Badetücher Sch..... aus, aber zum Verpacken und damit nix klappert sind sie eigentlich noch ganz brauchbar.
Bild 1 Grundkonstruktion 2 Alu-T-Profile mit eingeschweissten Querstreben
Bild 2 Die T-Profile sind jeweils am vorderen Ende an Gewindebolzen angeschraubt, die an Platten unter dem Bodenblech angeschweisst sind
Bild 3 Die Vollauszüge sind an der Grundkonstruktion angeschraubt
Bild 4 L-Profile für die Aufnahme der Lasten
Bild 5 Konsolen für Lagerboxen 400 x 600 mm
Bild 6 Vertikale Stützen rechts und links an der Stahlstrebe des Bettes verschraubt
Bild 7 Hinteres Lastaufnahmegestell
Bild 8 Auszug innen, teilbeladen
Bild 9 Auszug herausgezogen, teilbeladen
Bild 10 Auszug innen, vollbeladen
Bild 11 Auszug aussen, vollbeladen

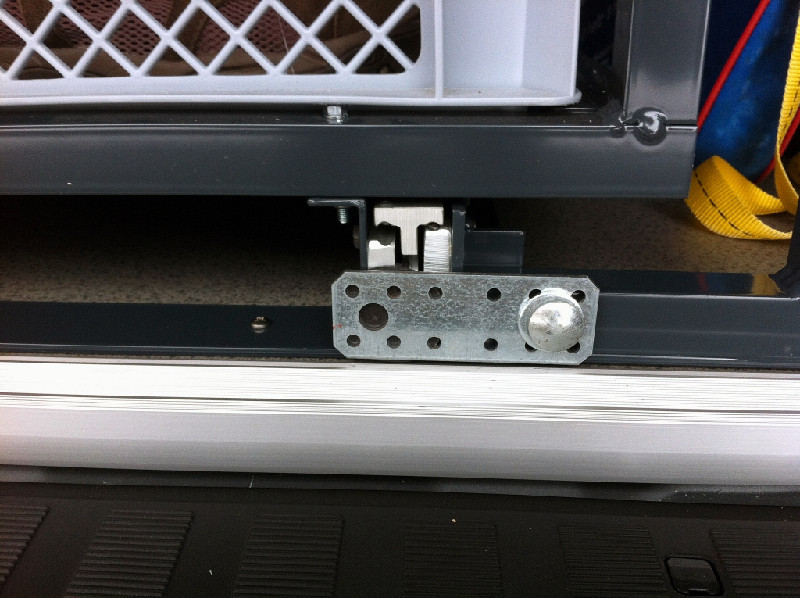

Bild 12 Verriegelung... etwas rudimentär, aber sie funktioniert!
