Solarpanelmontage / Schienensystem so OK?

Hallo Sonnenfreunde,

bin jetzt schon ne ganze Zeit ums Solarthema gekreist.
Hab ja im WInterurlaub meinen Koffer geschrottet und noch meinen Regler.
Durch die Strafzölle wurde ich nun animiert mir zwei 150er Panel zu holen.
Diese sollen nun auf einem Schienensystem montiert werden:
Schiene: --> Link
Endklemen: --> Link
Mittelklemmen: --> Link
oder: --> Link

Sind die End- bzw. Mittelklemmen auch für höheres Fahrtempo OK, oder wäre ne andere Lösung sicherer?
Möchte nicht den rückwärtigen Verkehr gefährden.
Beide 45er Leiste werden je 170cm lang sein. Wieviel Sika Tuben werde ich dafür wohl brauchen?

Danke für eure Gedanken

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

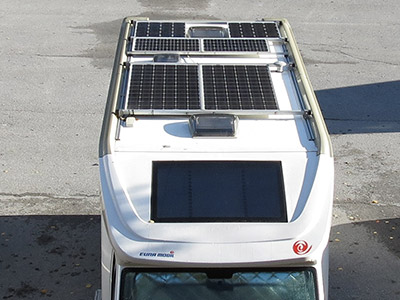

Ich fahre seid 3 Jahren (337 Nächt im Womo) so:



Mit Aluprofilen, Nutensteine und Powerjoints :)

Scheint was zu werden und so wie es aussieht hällt das auch .Du brauchst so viel Sikaflex bis Du am Ende der 1,70 er Schienen angekommen bist. :lol:
Denke daran daß mindestens 2mm Sika zwischen Dach und Schiene sich befinden.
Ich würde die Paneelen ,wenn es der Platz zulässt mit den Schienen verschrauben und dann erst komplett verkleben .

Ich habe ein Alu Winkel 40x40 genommen. Kosten Ca. 20€ und dann verschraubt

moin
ich hab auch solche schienen, geht prima..
ich kenn sogar welche die haben nur auf einer "lauffläche sikaflex, und hält auch .
aber mach ruhig auf beide flächen, ( doppelt gemoppelt,,) mittelklemmen nur, wenn du die beiden module ganz
zusammen machst..
ich habs anders gemacht.. wegen der kleinen maße der module ( 58 x 120 cm ) hab ich die stangen so geschnitten,
dass ich drei stück unter jeweils einem modul hab,
wenn mans genau nähme, ( also wie auf einem dach, wegen der garantie, dürfte man nur in ausnahmefällen an den
kurzen seiten klemmen,) diese käuflichen spoiler wären also in den meisten fällen, vom paneel her, nicht vorschriftsmäßig,
zumindest die größeren, es sind ja extra die klemmpunkte,oder bohrungen vor gegeben,,
also nach 10 cm, genau in der mitte, ( 60 cm ), und von der anderen seite wieder nach 10 cm,,an den seiten gerade mal so lang, dass die klemme noch gut an den enden der schiene sitzt,
es gibt auch noch die passenden y- stecker, verbinder, dann brauchst keine lüsterklemmen, oder lötstellen.
--> Link
aber aufpassen, beim system bleiben, falls deine module mc3 stecker haben, eben mc3 ( oder mc4 )
gruß karl

moin
link geht nicht, der hier ist richtig..
Link zum eBay Artikel
teil doch noch mit, welche länge deine module haben
wegen der schienen, bei deiner anordnung hast du nur 4 klemmpunkte pro modul, bei meiner hast du 6 klemmpunkte, und es hängt dir nix durch, wenn du mal ein haufen nassen schnee auf dem dach hast..
möglicher glasbruch, micro-risse, die du nicht siehst, ectr.
gruß karl

Hallo,
wenn ich das Foto oben sehe, sind die Panele doch sehr groß. Auch gehen die Schienen über die gesamte Fahrzeugbreite. Es besteht die Gefahr, dass durch Vibrationen während der Fahrt Mikrorisse auftreten. Mikrorisse sind auf dem Wohnmobildach nicht komplett zu vermeiden und wirken sich auch nicht leistungsmindernd auf den Ertrag aus. Wenngleich stets eine potenzielle Gefahr besteht, dass ein Mikroriss zu einem Zellbruch fortschreitet.

Michael

hi
beim genaueren nach-lesen ( Beide 45er Leiste werden je 170cm lang sein ) nehm ich an
dass die module ca. 80 cm breit sind,, aber wie lang ?
wenns so ist, und du an den richtigen-längs-seiten klemmst, würd ich trotzdem ne dritte schien mittig verkleben, um ein eventuelles
durchhängen der module zu vermeiden..auch dann reichen 2 st. 300 ml-tuben aus
gruß karl

reisemobil.online.cx hat geschrieben:Hallo,
wenn ich das Foto oben sehe, sind die Panele doch sehr groß. Auch gehen die Schienen über die gesamte Fahrzeugbreite. Es besteht die Gefahr, dass durch Vibrationen während der Fahrt Mikrorisse auftreten.

Da vibriert nicht.

Da sollte man sich mal die verbauten Module auf den Dächen und Feldern angucken, wie diese gehaltert werden.

genau, bei mir sieht es ähnlich aus wie bei Uwe,nur ohne Powerjoints.

hi

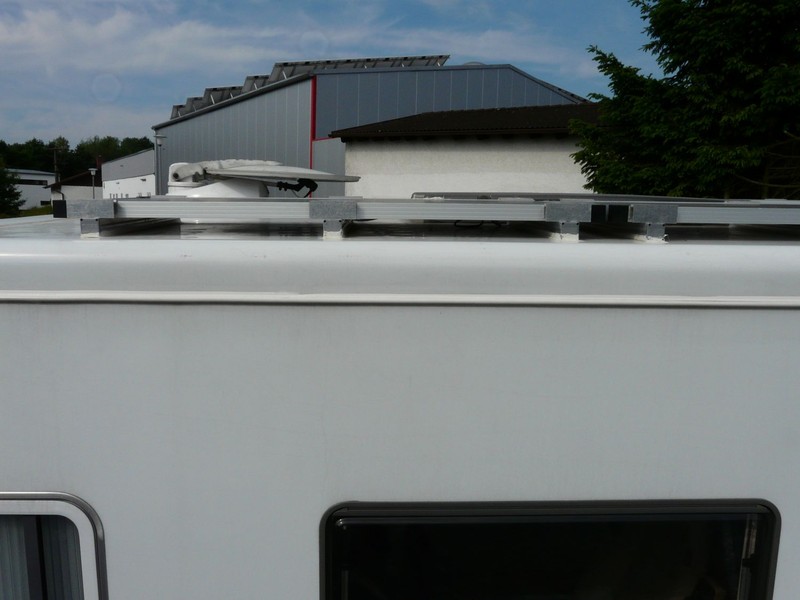

bei mir siehts so aus, kann grad net aufs dach..
also mehr von der seite, das schwarze an den enden sind end-kappen


gruß karl

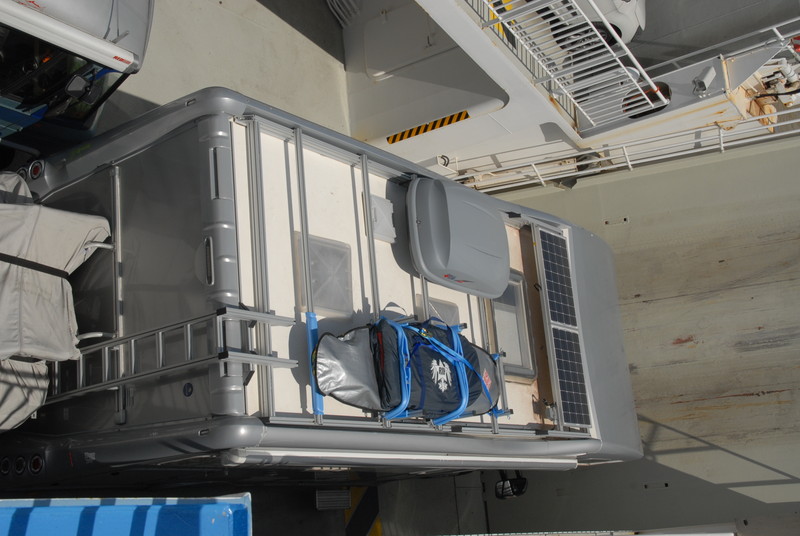

Ich hab das auch mit Schienen gelöst, Meter für 17€, Da können nicht nur solarpanele drauf befestigt werden.

<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/up/Aufstellbar_76d3.JPG" alt="" /></a>

weiter untern auf der Seite
--> Link

ät-Karl
die Module sind ca. 148cm x 67cm
Die Montage erfolgt quer zur Fahrtrichtung, also hintereinander.
Die Schienen werden einen Abstand von 64cm haben, also hängen die Panel pro Seite ca. 42cm frei.
Ich denke nicht, dass da etwas durchhängen kann.
Schau dir die Schiene nochmal an - 2 Seiten sind geschlossen, eine Seite kommt nach aussen, auf einer Seite wird geklebt

ät-Uwe
Die Idee mit den Powerjoints hatte ich schonmal von dir gesehen, nur wieder verdrängt.
Coole Idee ... ich gehe aber davon aus, dass ich das bei 300Watt und unserem max Verbauch von 90Ah/Tag nicht brauche.
Wir haben ja noch unseren 45A-Booster


Also werden wohl 2 Tuben reichen.

Ich habe auch 300 Watt aber die nützen dir im Winter flach überhaupt nichts. Im Sommer dagegen brauch ich nicht aufzustellen, da hab ich reichlich und zuviel. Könnte drei Womos mit versorgen

kommt doch auch ein bisschen auf die Region an die man im Winter anfährt, oder?

Cote D´Azur im Dezember mit 300 Watt, was bekommt man da raus?
Die 90A sind das Maximum als Verbrauch, der Normalfall sind eher ca 40A pro Tag.
Mir ist klar, dass die Anlage nur zufüttern wird.

Das Schienesystem habe ich auch deshalb gewählt, weil ich mit Minimalaufwand den Aufbau verändern kann.

Hallo,
ich habe die Solarpanel auch auf Schienen montiert, mittlerweile auch aufstellbar, die Bilder sind noch der alte Stand. Deine Verbinder sehen soweit ok aus, ich habe allerdings Industriestandard verbaut. Gehe mal auf die Seite von Item ( --> Link ), da findest du alles.
Viele Peter

Ertrag im Winter, Bayern (nur 1,8Ah), Südtirol (bis zu 35,4 Ah) und das mit 470 Watt

21.12.12 1,8
22.12.12 18,3
23.12.12 11,9
24.12.12 15,1
25.12.12 12,1
26.12.12 3,5
27.12.12 21,3
28.12.12 35,4
29.12.12 29,8
30.12.12 6,5
31.12.12 16,8

so, es ist vollbracht

2 Tuben Sika und 2 Tage Arbeit - das Heki mußte auch neu abgedichtet werden - konnte ich heute Abend noch eben 8A + ablesen.
Nun sieht unser Womo wie die Karre von A-Team aus - das Dach ist voll :lol:

Freue mich auf Sonne
