Motorventil 12Volt ansteuern

Ich möchte ein Motorventil mit 12 Volt Antrieb ansteuern.
Jeweils vom Fahrerhaus sowie auch in Ventilnähe.
Ich bitte um Hilfe bei der Auswahl des Tasters/Schalters.
Oder funktioniert es nur in Verbindung mit Relais?
Die beiden Pole müssen je nach Antriebsrichtung vertauscht werden.
Danke für Tipps
LG Frank
ich hoffe es klappt mit dem Bild...
<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/Anschlu-plan_b37a.tif" alt="" /></a>

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

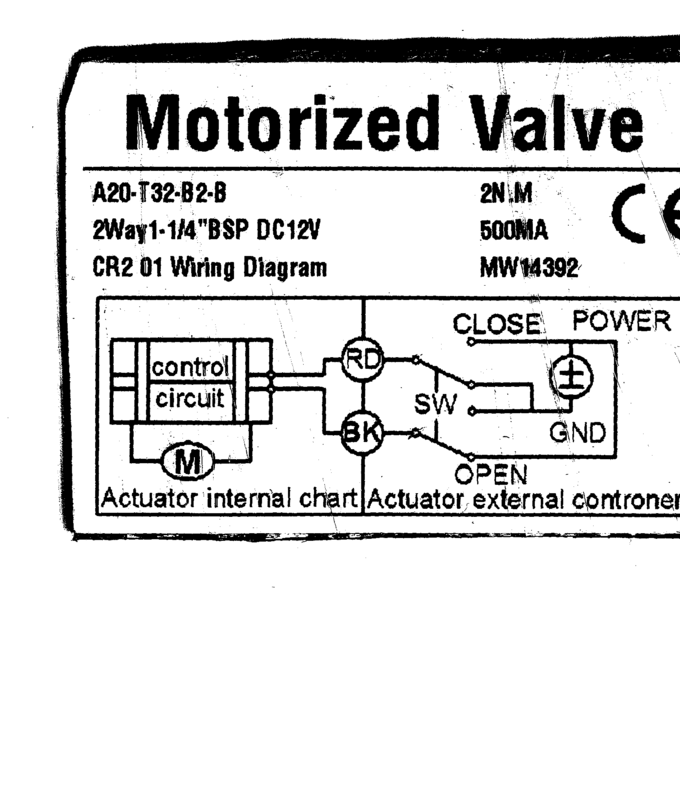

hier das Anschlußbild

Da nimmt man einfach einen Schalter die geeignet sind für:
elektrische Treppenspufen 12v
elektrische Markise 12v
elektrische Rolladen 12v

Hi

Bei einer Schaltung von mehreren Orten würde der Schalter "SW" = 2 * UM durch ein Relais gebildet, welches dann mit Tastschaltern angesteuert würde. Die Frage ist, soll das Motorventil auch dauerhaft in jeder der beiden Stellungen stehen bleiben? Eventuell wäre ein Stromstossrelais dann passend.

Wofür ist das Ventil?

Je nachdem wie man das alles denn gern bedienen möchte und was dabei dann herauskommen soll, gibt es auch noch einige andere Schaltmöglichkeiten.

Bye

Abwasserventil
Die Markiesenschalter wechselt doch nur einen Pol.
Am Ventil müssen doch beide Pole vertauscht werden.
Oder habe ich einen Denkfehler?
Taster muss sein, soll kein Dauerstrom am Pol liegen
LG

Relais mit 2 mal Umschalter und dann eine beliebige Anzahl Taster, fertig.

Am einfachsten Fensterheberschalter aus PKW für eine Schaltstelle, für mehrere erwähntes Relais. Gr.R

Hallo

Das brauchst du Conrad Best.-Nr.: 701300 - 62

Mit dem kannst du die Pole vertauschen und es ist im Ruhezustand kein Strom auf dem Ventil.





Ernst

Wenn alle Beteiligten versprechen, dass nur ein Schalter zur Zeit betätigt wird, dürfen davon auch mehrere angeschlossen werden, es sind aber dann viele Kabel zu ziehen.

Ich verspreche es. Danke für Hilfe
LG Frank

Ähem, das war beinahe schon ein Witz! Wenn 2 Schalter sozusagen gegenläufig betätigt werden gibt es einen Kurzschluss.

Und es sind definitiv viele Kabel über eine große Entfernung zu verlegen. Elektrisch einfach und betriebssicher ist die Lösung mit Tastern und Relais.

ist es dieses ?
Installationsrelais ABB ES259 - 2 Umschalter - 12V Steuerspannung

Kann man nehmen. Die Belegungssymbolik muss man sich nur ein wenig zwischen den Ohren zergehen lassen.

Was mir noch einfällt, wenn das Auto neu oder nicht sehr alt ist, sollte noch eine "Freilaufdiode" parallel zur Relaisspule eingebaut werden.

Sonst verwirrt oder beschädigt das Schalten vielleicht noch die smarte Bordelektronik.

Die gute alte 1N4007 würde ich dafür aus meiner Bastelkiste nehmen.

Viel Erfolg

ich nehme es besser von der Fahrzeugbatterie
obwohl zum Glück kein BUS System verbaut ist.

Trotzdem mit Freilaufdiode, das Prinzip ist überall beschrieben. Man hat nur einen Versuch und so eine Spannungsspitze zerschießt empfindliche Bauteile ohne Nachfrage. Theoretisch sollte die Spitze nicht über den sich öffnenden Schalter hinaus kommen, auch schluckt eine Autobatterie diese Spitzen eigentlich.

Die Diode kostet fast nichts, daher ist die Entscheidung im Prinzip doch klar.

Fröhlichen Einbau

Hallo Frank,

ich habe ein elektrisch betätigtes Kugelventil eingebaut. Geliefert für 12V-Anschluss und mit Funkfernbedienung. Kosten waren ca. 90 €. Die eigentliche Ventilbetätigung erfolgt mit 5V.

Zusätzlich habe ich mir einen Schaltkasten an den Küchenblock neben dem Einstieg gebaut, der folgende Funktionen hat:
- 12V-Spannungsversorgung Ein/Aus (Kippschalter mit Kontroll LED rot)
- Betätigung Manuell/Funk (Kippschalter)
- Für die Betriebsart Manuell Auf/Zu (Kippschalter)
Damit habe ich alle Freiheiten. Mit Fernbedienung steuern von beliebiger Position oder manuell neben der Aufbautür oder alles abschalten.
Zur Realisierung war lediglich ein Spannungswandler 12V/5V DC für die manuelle Betätigung und die entsprechende Verschaltung erforderlich.
Funktioniert absolut problemlos.

Gerhardo

Hallo Gerhardo
danke für Hinweis.
Dein Ventil hat bestimmt 1". Zumindest hatte ich im Netz leider keines mit 1 1/4"
besser 1 1/2" gefunden.
LG Frank

Hallo Frank
Wie wärs damit?
--> Link
oder gib ins Netz Magnetventile ein

Willi

Hallo Willi, Magnetventile sind dafür nicht geeignet.
Servogesteuerte benötigen sie Vorlagedruck.
Feststoffe im Abwasser blockieren die Funktion.
Danke für deine Mühe
LG Frank
