Guten Morgen
Da ich im geplanten Umbau meiner Stromversorgung einen neuen Standort für die Akkus definieren muss, werden die Zuleitungen zum EBL länger; im Klartext: ich muss 2.5 m lange Batteriekabel verlegen.
Da Kabelschuh-Verpressung nicht gerade ein Handwerk für einen Laien darstellt, habe ich nach konfektionierten Kabeln gesucht. Hier finde ich aber bisher nur max. 50 mm2, was mir etwas dünn erscheint bei der Kabellänge und max Belastung duch Wechselrichter 1500 Watt etc. (Obschon Faustregel: 1mm2 / 5 A !?).
Heizen will ich ja weiterhin mit der Alde ... ;-)
Kennt jemand eine Quelle für entsprechende konfektionierte Kabel mit Schuh >= 70 mm2 ?
Erfüllt eine Doppel-Kabel-Führung mit zweimal 50 mm2 den entsprechenden Anspruch auch?
Herzlichen Dank für Unterstützung!
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
Querschnitt Batteriekabel
|
ich weis zwar nicht ob der fertige Kabel hat, aber wir haben da alle bestellt, die Beratung war sehr gut --> Link Vll. kann Dir ein Elektriker, der Schaltschränke baut, helfen. Hi, schau doch mal bei Mediamarkt/Saturn im Autoradio-Bereich, die haben alles für den Anschluß von den Hochleistungsverstärkern, die Kabel sind meist "feindrähtig", haben dadurch einen geringeren Widerstand. ciao Ludo
Danke! Habe mal eine Anfrage gestartet ... :) meine 70mm² hatte damals mein Hauselektriker verpresst, der hatte so eine fette Zange. Meine Probleme waren die Batteriepole und Sicherungshalter zu finden, wo die dicken Ringösen befestigt werden konnten. Auch der Wechselrichter muss diese Dimension aufnehmen können.
Die Yachtausrüster können sowas : --> Link Wenn die Anschlüsse zu klein sind um entsprechende Ringösen aufzunehmen...kann man auch zur Not mehrere Kabel verlegen.
Gibts alles für relativ wenig Kohle im Audiobereich :) ciao Ludo
VORSICHT: Diese Kabel sehen oft nur nach was aus. In Wirklichkeit sind das ganz oft verkupferte Alukabel. Preiswerter bekommst Du sicherlich Schweißerkabel. Aber die müsstest Du konfektionieren... na, mit Batterieanschlüßen ist nicht zu spaßen, ich würd da schon lieber beim Fachmann bleiben, und nicht ins Audio abwandern. Wir haben ja auch solche Kabel für die Batterie verbaut, und haben die bei Fraron gekauft, super günstig und sehr kompetent. Die wissen von was sie reden, bevor die Hütte abbrennt, geb ich lieber ein paar euro mehr aus für Qualität uns Ware die dafür bestimmt ist. Bei den einschlägigen Audioanbietern ( keine Fachwerkstätten) bin ich mir da nicht so sicher, die haben doch alle Einheitsbrei Ware. Aber bitte jetzt nicht falsch verstehen, ich geh halt lieber da hin, wo die wissen was sie verkaufen und für was. Ich käme auch nicht auf die Idee, im Car-Audio Bereich - und schon gar nicht bei M- Markt o.ä. zu schauen. Zumal ich vermute, dass die Sachen vom Fachmann sogar eher preiswerter sind.
Du sollst ja auch nicht aufm 5€ Grabbeltisch schauen............... Gute Ware hat auch bei MM seinen Preis, aber immer noch erheblich günstiger als beim WoMo oder Yachtausrüster. Die aber z.B. die Sicherungshalter meist gar nicht haben, die vergoldeten Polschuhe auch nicht............ ciao Ludo
Genau DA liegt vielleicht Dein Problem :) ciao Ludo Schon aus Gründen des Versicherungsschutzes und eventueller strafrechtlicher Konsequenzen im Fälle eines Falles, würde ich ausschließlich auf Material zurückgreifen, das für Deine Anwendung "freigegeben" ist.
Wieder ein Problem mehr... :( man kann sich auch Probleme machen, geh in Fachhandel und gut ist, dann hast du ein ruhiges Gewissen, und weist es passt. Schweißbedarfsfachhandel!!! Albert
Naja, da kannste die Empfehlungen wie "Schaltschrankbau" und "Schweisskabel" ja mal gleich knicken. Die Audiokabel sind genau für den Einsatz im Fahrzeug bestimmt. Oder Du fragst dann bei einem kabelhersteller wie Lapp oder Leonie nach............. Leonie macht (meines Wissens) auch die Kabelsätze für BMW Ix und Porsche :) ciao Ludo
Hy Acki, besteht keine Möglichkeit den WR in Batt.-nähe umzusetzen? Dann könntest Du mit dem Querschnitt runter gehen, weil 70 mm² über 2,5 m durchs Mobil ist ja schon nicht ganz ohne. Die Anschlüsse lassen sich dann auch bedeutend einfacher ausführen. Klar kannst Du auch 2x 50 mm² nehmen. :wink:
Dann muss die Sicherung aber für 1x50mm² ausgelegt sein, es könnte sich ja ein einziges Kabel lösen und einen Kurzschluß verursachen........zum Beispiel...... ! ciao Ludo Kochgenie ist auch ein Elektrogenie! Habe von Fraron schon Antwort erhalten; Meine Anfrage mit 2.5 m Länge, 70mm2 QS und Kabelschuh M8 / M10 würde 47 Euro kosten inkl. MWSt. Wird wohl so hinhauen - Entsprechend erübrigen sich weitere Antworten. Allen - und v.a. einer - ein grosses Dankeschön! :blume: Danke für die Blumen, habe das alles von meinem Mann beigebracht bekommen, bin ihm jetzt endlos dankbar, jetzt da er ja nicht mehr da ist , weis ich wenigstens wie , wo und was, und vor allem warum und wieso so und nicht anders. Bin in nem Jahr von handwerklich geschickt, aufgestiegen auf Gas- Wasser- Strom und Innenausbauer, so wie Schreiner und Fliesenleger. Haben ja bei unserem Womo alles selber gemacht, auch die Kabel. tut gut Bestätigung zu kriegen, aber jetzt nicht falsch verstehen, mach ja im Moment so einiges durch.

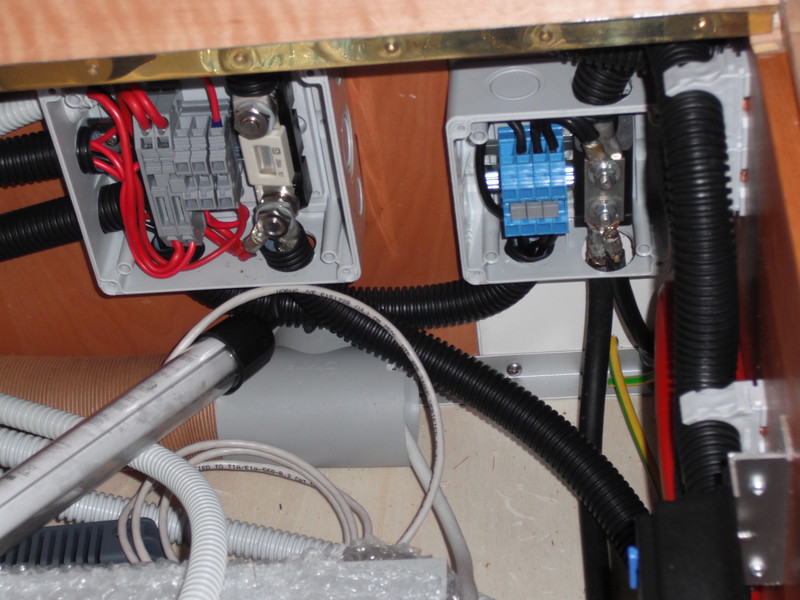

Hy Ludo, das Acki es vernünftig absichert :wink: ...da gehe ich jetzt mal ganz stark von aus. Ein vernünftiger Streifensicherungshalter lässt sich da schon ganz gut unterbringen. Hi, nichts für ungut, aber, das 2x50 abers anders abzusichern sind als 1x100............dürfte NICHT allgemein bekannt sein........... ciao Ludo Wo ist das Problem? Die Sicherung sollte so bemessen werden, das sie max. den verwendeten Kabelquerschnitt absichert bzw. zu ihm passt.. Das 2x 50 mm² nicht optimal, allerdings machbar sind, ist natürlich klar. Acki wird`s schon richten :wink: gehört die Sicherung am Pluspol nicht unter die Ringösen? Wofür soll die Isoliermutter gut sein, reicht da nicht eine Normale? Aber sonst ein cooles Prinzip! :ja: bei uns siehts so aus im batteriekasten ist nix, aber dafür daneben so:  Du solltest fast deinen Nick ändern. Echt saubere Arbeit! Andreas hab ja nicht ich gemacht, sondern mein Mann. Sieht echt sauber aus :top: ...sag ihm das mal :wink: kann ich nicht mehr, ist vor 6 Wochen gestorben.
Erübrigt sich ja nun, da Fraron konfektioniert 70 mm2 liefern wird! :)
:? Asche auf mein Haupt, entschuldige bitte. kein Problem, braucht kein schlechtes Gewissen zu haben. Wenn ich es nicht verkraften könnte würde ich nicht so drüber schreiben.
Diese Isoliermutter hat innen einen kleinen Schaft, der die Ringöse des Kabels vom Gewinde trennt und isoliert. Die Ringöse hat somit nur leitende Verbindung zu der Sicherung und nicht zum Gewinde. Nochmal zu dem Bild.  Auf die Sicherung ohne die Isoliermutter kommt die Ringöse und dann die Isolierschraube.--> Link Ein paar Links. --> Link --> Link Bin weder verwand, noch verschwägert oder sonst wie beteiligt. Scout Geniales Konzept! Danke für die Links, das kannte ich noch nicht. Liebe , Alf danke Scout! :top: |
