AES Kühlschrank RM4705

Kann mir jemand von den Elektrospezialisten bitte sagen wieviel Ohm die 12V Heizpatrone haben sollte? Ebend gemessen betrug der Wert 1,4Ohm.Ist das möglich oder ein Messfehler. Ich hatte den Wert hier mal gelesen, aber finde Ihn trotz intensive Suche nicht mehr.
Ferner wäre es super wenn mir jemand erklären würde wo ich die 12V unterbrechen muss um ausschließlich mit Gas zu Kühlen.
Danke im Vorraus Wolfgang

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Hallo Otto36,
wenn Du ein AES hast müsstest Du auf manuell gehen und dann die Gaseinstellung wählen?
Oder ist es bei RM 4705 anders beschrieben?

Bei meinem Kühlschrank geht nur an oder aus.Zusätzlich kann man die Temperatur noch einschalten.Alles andere sollte er selbst veranlassen.Gas geht einwandfrei, den Rest versuche ich gerade herauszufinden. MfG Wolfgang

otto36 hat geschrieben:Kann mir jemand von den Elektrospezialisten bitte sagen wieviel Ohm die 12V Heizpatrone haben sollte? Ebend gemessen betrug der Wert 1,4Ohm.
Ferner wäre es super wenn mir jemand erklären würde wo ich die 12V unterbrechen muss um ausschließlich mit Gas zu Kühlen.
Danke im Vorraus Wolfgang

Hallo Wolfgang

Ich habe bei meiner 12V Heizpatrone,Dometic RM 6505 AES ca.1,6 Ohm gemessen,

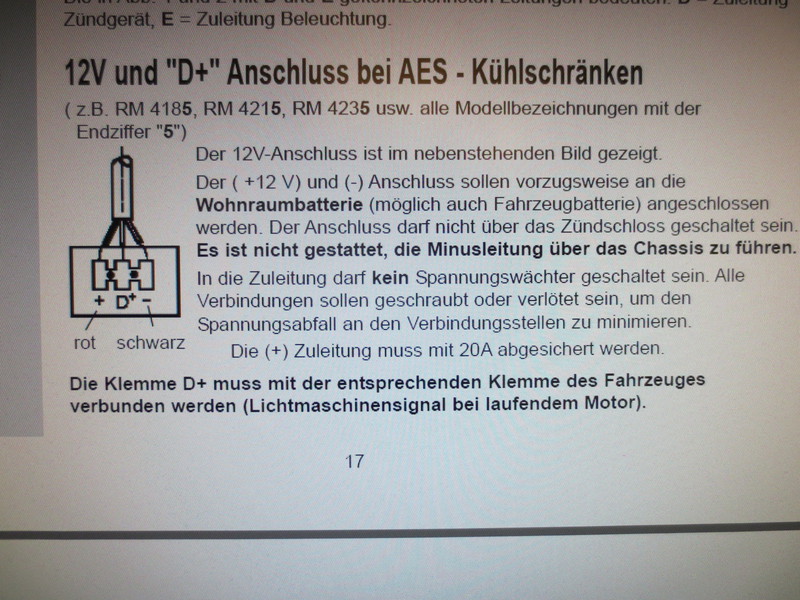

die ist ok.12 V hab ich auch auch abgeklemmt, :lach: es genügt D+ abzuklemmen
(der Anschluß ist auf der Rückseite leicht zu finden)dann wird vom Steuergerät bei laufender Lichtmaschine nicht mehr auf 12V geschaltet.Betrieb nur noch auf Gas
oder 230 V bei Netzanschl.

franz

Das Lüftungsgitter entfernen,dann an der 12 V Klemmleiste NUR D+
abklemmen.

franz

Da es eine Heizpatrone ist, ändert sich der Wiederstand etwas bei Erwärmung.

So eine Heizpatrone hatt eine Nennleistung um die 120W...180W - bei 12V fließen also 10A..15A

P = U * I
R = U / I


P als Leistung in Watt
U als Spannung in Volt
I als Strom in Ampere
R als Wiederstand in Ohm

Für den Wiederstand in warmen Zustand gilt R=U/I = 12V/10A = 1.2 Ohm bei 15A dann = 0.8 Ohm

Bei gemessenen 1.4 Ohm würde ein Strom bei 12V von 8.5A fließen, was einer Leistung von 102W entsprechen würde.
Also alles im grünen Bereich.

Hallo Franz,
super erklärt.Hat mir schon sehr geholfen.Der Elektroanschluss sieht bei mir etwas anders aus.12V ist ´nur mit +u.- an der Lüsterklemme.Aber am Steuergerät ist ein Anschluss der mit Alt bezeichnet ist.Ich nehme mal an das ist D+.Werde es nachher mal austesten.<a href="https://www.wohnmobilforum.de"><img src="https://www.wohnmobilforum.de/bilderdienst/wohnmobil-bilder/RM-4705_995e.JPG" alt="" /></a>

Alt wird wohl Alternator heisen. Und das ist D+ ; Muss ein dünneres Kabel sein.

Ich danke allen die mir Tip`s gegeben haben.Es läuft nun alles wie ich es möchte. MfG Wolfgang

Vielleicht mal noch eine kleine Korrektur. Die 12 V Kühlung läuft meist nur im Fahrmodus. Dann ist die Bordspannung ca 14 V. Gibts dazu lange Kabel, verschwindet vielleicht ein Volt. Ich würde zunächst mal von 13 bis 14 V ausgehen, statt 12 V.

Guten Tag,

ich habe einen RM 6505 und alles funktioniert nur nicht im 230 Volt-Betrieb!
Entweder sofort oder nach einer gewissen Zeit leuchtet eine rote LED im Bedienfeld auf und
der AES kühlt nicht mehr.
Ich dachte immer, dass die rote LED für Gasstörung zuständig ist. Gas funktioniert aber.

Hat vielleicht jemand eine Idee, wo ich den Fehler suchen muß?
Hat vielleicht jemand einen Schaltplan von diesem Teil?

Bin für alle Hinweise dankbar.

Freundliche Grüße

Hans

Hallo Hans,

wir möchten Ihnen gerne weiter helfen.

Ihr Kühlschrank hat eine automatische Energieauswahl, weshalb er bei "Nicht-erkennen" von 230 V direkt auf Gas umschaltet.
Da er auf Gas, wie Sie beschreiben voll funktionsfähig ist, liegt die Ursache vermutlich in der Hauptelektronik des Gerätes.
Durch Kondenswasserbildung können hier nach einigen Jahren Störungen auftreten.

Die rote LED leuchtet dann auf, wenn der Kühlschrank nach der automatischen Umschaltung kein Gas erkennt.
Bitte überprüfen Sie hier, ob der Gashahn aufgedreht ist, damit das Gerät jederzeit automatisch umschalten kann.

Wir empfehlen Ihnen außerdem, einen Servicepartner aufzusuchen, welcher die Elektronik austauschen kann.
Einen Dometic Servicepartner finden Sie in unserem Servicepartner-Netzwerk unter --> Link.

Wir hoffen, dass wir Ihnen helfen konnten.

Viele Grüße,

Ihr Dometic Group Caravanning TEAM.
