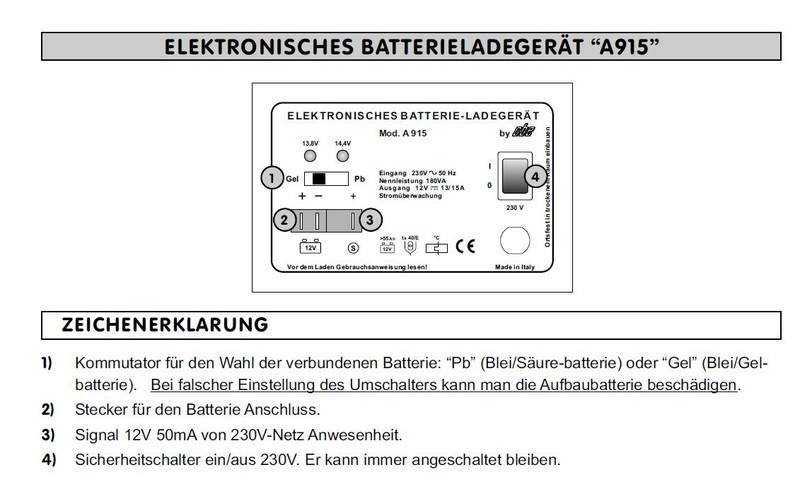

Hallo, wir haben uns ein neues Ladegerät gegönnt und nun stellt sich die Frage wie die Signalleitung vom CBE A915 zum Panel (PC-100) nachzubilden ist, welche signalisiert am Panel das 230V Landstrom anliegen. Laut Beschreibung ist es ein Signal 12V/50mA, wobei ich die 50mA nicht deuten kann! Gemessen habe ich zwischen der Signalleitung 3) und Masse 10,xxV ?! Hat jemand eine Idee, Tipp oder so etwas schon mal ausgetauscht? Danke und Alf  Hallo Alf, schau mal nach pepe53 . Er hat das gleiche Problem. Dieter Hallo abenn, wenn Du die Steuerleitung nicht anschließt, fehlt halt das Signal auf dem Panel. Mich würde es stören, denn die Anzeige hat ja ihren Sinn. Eine Nachfrage bei CBE hinsichtlich einer Brücke zwischen Eingang 12V+ und Signaleingang blieb unbeantwortet, habe auch nicht weiter nachgebohrt. Es müßte eigentlich funktionieren. Nur weiß ich nicht, ob es funktioniert, denn es könnte auf dem Eingang am Panel für 12V Ladestrom ja auch eine Spannung anliegen wenn der Lader ausgeschaltet ist (vom Akku kommend). Ich kann im Moment nicht messen. Aber vielleicht kommst Du schneller zum WoMo. Falls es so ist kann ja eine Diode in der Brücke das Problem lösen. Hallo, danke erstmal für die Info. MIch macht halt die Aussage 50mA stutzig und gemessen habe ich auch nur 10,xx Volt ? :roll: Dann muss ich halt zukünftig in den Schrank schauen, obe ich 230V habe oder ich löse das mit einem Relais ? Weitere Ideen und Ratschläge willkommen. Danke und Alf Ich interpretiere die Angabe als 12V Pegel mit max 50 mA belastbar. D.h. du darfst ein Relais oder andere Signaleinrichtungen anschließen, die aber nicht mehr als 50 mA verbrauchen dürfen. Andreas abenn, hast du schon eine Lösung gefunden? Es funktioniert aus meiner Sicht nur mittels Relais auf der 230V-Seite geschaltet. Vielleicht geht es aber auch einfacher. Nein habe ic nich nicht! Denke auch es geht nur mit Relais. Habe gerade eben das Loadchamp Ladegerät eingebaut. Der Lüfter ist eine glatte 5. Ma schauen was ich da mache. Dann gibt es ja noch einen Hoffnungsschimmer hinsichtlich des Lüfters - 5 ist besser als 6 :D . Eigentlich wollte ich das Teil auch einbauen. Welches Loadchamp hast du? Esist das Loadchamp 12.0 geworden, zu allem überfluss ist das Teil Verkabelungsbedingt im oberhalb der Heizung montiert !? :cry: Ihr braucht bei Anliegen von 230V ein 12V Signal, egal ob das Ladegerät ein oder ausgeschaltet ist: ein 12V Steckernetzteil! Wer hat das nicht rumliegen. Vielleicht reicht ja auch eins mit 9 oder 10V. krischan |
