Thermografie meines Womos oder die Leistensuche 1, 2

Hallo Martin
Ich hatt eauch mal eine ThermoKam Fabrikat Jenoptik.
Leider bin ich damals nicht auf die Idee gekommen mein Womo mal zu dokumentieren. Ich habe damals hauptsächlich Gebäudethermografie betrieben.
Also deine Aufnahmen sind wirklich gut und aufschlussreich.
Prima.

Peter

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Schbechalist hat geschrieben:Salve,

hier mal noch 3 Bilder

ein älterer Hymer

eine Concorde

und ein Flair

man sieht den Lauf der Zeit (die Entwicklung...)

die Aussentemperatur betrug ca 1 Grad

hab ein paar Temperaturpunkte gesetzt

nächstes Wochenende geht es wieder mal an die Küste, mal sehen ob ich noch ein paar Bilder machen kann

Cu Martin

Hallo zusammen,

Der "Concorde" ist wohl eher ein Carthago...



Toni

Sorry,

könntest du recht haben

Cu Martin

Hallo
Wärmebildkameras werden bei vielen Feuerwehren eingesetzt. Wer einen guten Draht zu seiner örtlichen Feuerwehr hat, könnte eventuell einige Bilder von seinem Wohnmobil auf der Wache machen(lassen).

Lg Willi

*hochschieb*

Wer Interesse hat : in der neuesten pm wurden 5 Luxus-Liner "getestet" .. unter anderem wurden jeweils Thermografie-Fotos angefertigt ... schon interessant zu sehen WO die üblichen Schwachstellen sind (wenngleich sich alle getesteten Fahrzeuge auf sehr hohem Niveau bewegen) :)

bfwilli hat geschrieben:Hallo
Wärmebildkameras werden bei vielen Feuerwehren eingesetzt. Wer einen guten Draht zu seiner örtlichen Feuerwehr hat, könnte eventuell einige Bilder von seinem Wohnmobil auf der Wache machen(lassen).

Lg Willi

Guten Draht brauchste nicht. Bei einer Freiwilligen einfach mal anhalten und fragen, wenn sie gerade am Üben sind. Die Kameraden beißen nicht und die größeren Wehren (ich sag einfach mal ab ca. 5 Fahrzeuge) haben so eine Wärmebildkamera. Die sind froh, wenn sie mal damit üben können.



PS: Ein Spende in die Kasse wird natürlich nie abgelehnt und gerne gesehen! :wink:

[quote="Schbechalist"]Hallo,
ich habe mich heute auf die Suche nach den Leisten gemacht und dabei sind folgende Bilder entstanden.
das Auto wurde auf leicht aufgeheizt (habe es von der Werkstatt abgeholt, ca 40km ca 10°C im Aufbau und draussen -5°C)
man sieht deutlich wie schlecht der Vorderwagen isoliert ist und man kann deutlich die Wärmebrücken (Leisten erkennen) oder das der Kühlschrank an w
Interessant ist der Temperaturverlauf am MiniHeki (ohne Zwangsbelüftung) wobei man bei der Interpretation vorsichtig sein muss, da durch die unterschiedlichen Oberflächen unterschiedliche Reflexionen und damit Temperaturverhältnisse entstehen
im Vergleich zu meiner Mietwohnung sind die Kunststofffenster im Womo sehr gut :?
und warum habe ich das gemacht:
im Alkoven soll noch ein MiniHeki rein i :D i :D i :D i :D
die hellen Punkte im Alkoven sind die Abdrücke meines Daumens um die vorher ermittelten Schnittpunkte für den Ausschnitt zu überprüfen

Cu Martin



Hallo Martin,
mal ne Frage zu dem untersuchten Wohnmobil. In Deinem Profil steht: " Peugeot J5 2.5Diesel Bj.90". Das kann ich aber bei diesem WoMo nicht glauben. Ich denke eher, es ist ein Eura, vermutl. 635 VB oder ähnlich. Richtig so :?: :?:
Ich frage deshalb, weil ich dieses Modell habe und ich dann von der guten Isolierung des Mobils begeistert wäre. :D

Salve,

ja sicher da hast du recht,

ich sollte mein profil mal aktualisieren

Cu Martin

Hallo zusammen,

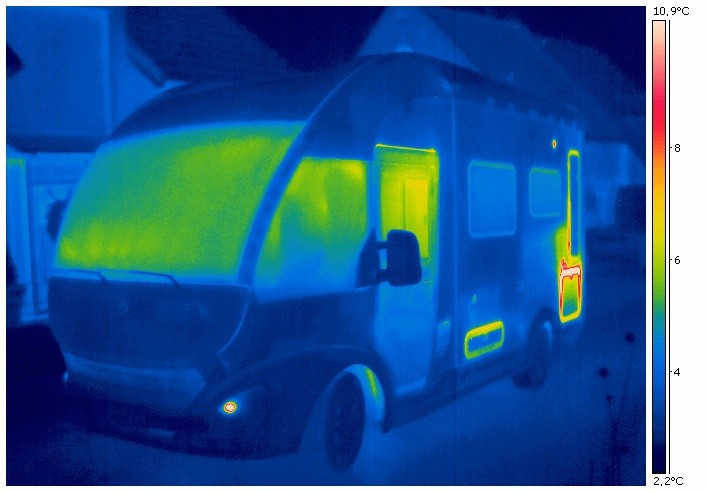

das hatte mich neugierig gemacht, so dass ich Ende Februar die Gelegenheit genutzt hatte neben dem Haus auch den Beluga (ebenfalls ein Eura) zu thermographieren.

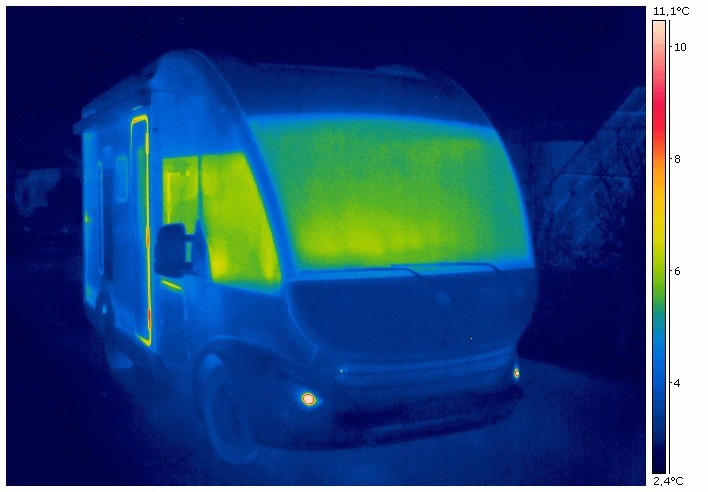

Ich war ueberrascht wie verhaeltnismaessig gut die Scheiben isoliert sind, die groesste Schwachstelle im Wohnraum ist die Aufbautuer.

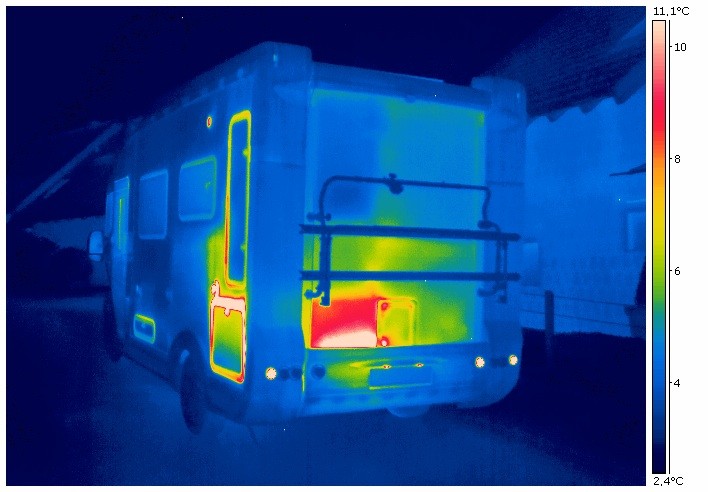

Das Staufach mit der Heizung leuchtet wie eine olympische Fackel; sie lief auf hoher Stufe und dieses Staufach ist ja nicht direkt mit dem Wohnraum verbunden und daher quasi nicht isoliert. Genauso ist es mit den Klappen zum Doppelboden und zum Staufach ueber der Heizung...

Auf die Idee bin ich noch gar nicht gekommen! Tsss...
Hab auch noch eine rumliegen-muß ich unbedingt auch mal machen, wenn mein WoMo fertig ist

Hallo,
super Trööt.
Eine Frage zu den Kameras der Feuerwehr:
Besteht denn da die Möglichkeit die Bilder zu speichern oder werden nur "Momentaufnahmen" dargestellt?

aus dem Sauerland
Tommy

Kommt denk ich auf das Gerät an.
Meine von Flir hat ne SD-Karte drin und ist auch ein Bearbeitungsprogram fürn PC dabei, bei dem man auch im nachhinein noch etliches machen kann...

Interesante Bilder und Beiträge! Ich habe mir eine WBK von FLIR besorgt und wollte eigentlich ein paar Ecken am Haus überprüfen. Nun habe ich mir die Kamera für ein paar tage läner gesichert und werde sie kommende Woche in Balderschwang am WoMo testen. Hoffentlich niedrige Außentemperaturen, kuschlige Innentemperaturen- sollten die idealen Voraussetzungen sein, um Wärmebrücken auf die Spur zu kommen.
Sollte zufällig einer von Euch Weihnachten-Sylvester in Balderschwang sein und thermographiebilder seines WoMos brauchen- lasst es mich wissen.

Felix
