Stromanschluss...wie lang darf er sein ? 1, 2, 3

Kann jeder machen wie er will, aber zählen tut nur dies.

VDE 0100 Teil 708

mehr muss man nicht dazu sagen

Elka

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Die VDE Texte sind für den Laien nicht immer leicht verständlich.
Ist es richtig, dass die Leitungslänge durch den notwendigen Kurzschlussstrom begrenzt ist, der eine Mindesthöhe erreichen muss?
Also für einen 16 A Sicherungsautomaten mindestens 288 A.
Das wiederum damit der Automat sicher auslöst.
Was ist der Hintergrund für diese für den Laien zunächst merkwürdige Anforderung. Ich wäre davon ausgegangen, dass der Automat bei etwas über 16 A auslöst; umso schneller, je mehr über 16 A.
Ein 10 A Automat verträgt demnach mehr Länge.
Ebenso ein dickeres Kabel.
Man lernt nie aus!

Lange Reden, kurzer Sinn:

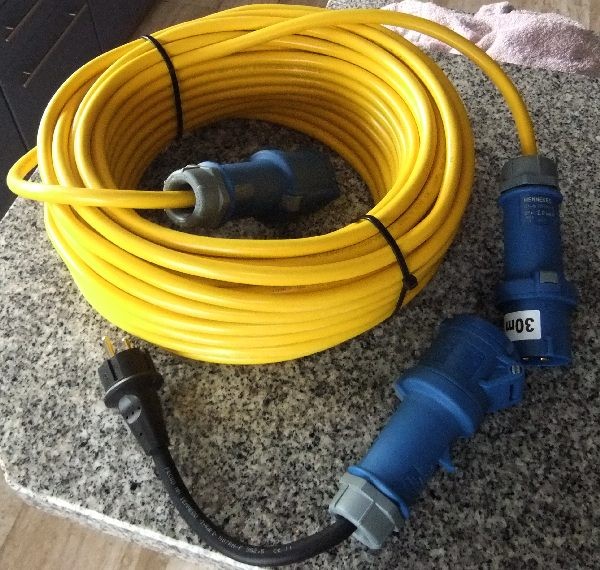

Man investiere 66,72€ inkl. Versand und hat ein normgerechtes 30m Kabel 2,5mm² und einen Adapter für 220V Steckdosen (Soeben eingetroffen) . Denn nicht jeder hat zu hause einen CEE-Stecker.

So hab ich es jetzt auch gemacht und bin auf der sicheren Seite. Und so viel ist mir die Sicherheit wert. :ja:

Hallo raidy

Womit aber das hier angesprochene Phase/Nullleiter "Problem" bei Nutzung des Schuko-Adapters weiterhin besteht. :D

:D
Nutze diesen hier.
Vorteil: schön kompakt

OttoWalke hat geschrieben:Hallo raidy
Womit aber das hier angesprochene Phase/Nullleiter "Problem" bei Nutzung des Schuko-Adapters weiterhin besteht. :D

Soweit ich verstanden habe meinst du, dass im WoMo nicht definiert werden kann, ob die Phase nun auf der linken oder rechten Seite der Steckdose ankommt? Das stimmt.
Der Schutzleiter ist ja davon nicht betroffen.

Wo siehst du aber darin ein Problem?
Wenn ich eine 3fach Steckdose einstecke, weiß ich ja auch nicht, wo L1 und N sind. Nur PE ist immer klar (Gott sei Dank). Oder habe ich die Ironie nicht verstanden? :)

@viking: Ja, sehr schön kompakt. Aber er übt ziemliche Hebelkräfte auf die Steckdose aus, denn da kommt ja noch ein CE-Stecker als Hebel dazu.. Dennoch Danke für den Tipp.

raidy hat geschrieben:Wo siehst du aber darin ein Problem?
Wenn ich eine 3fach Steckdose einstecke, weiß ich ja auch nicht, wo L1 und N sind. Nur PE ist immer klar (Gott sei Dank). Oder habe ich die Ironie nicht verstanden? :)

Hallo Raidy, ein Problem kannst du dann haben, wenn du z.B. 230V-Beleuchtung im Fahrzeug hast. Dann kannst du eventuell die Phase am Außenring der Lampenfassung haben, während der Nullleiter abgeschaltet wird. Ich will das nicht dramatisieren, die meisten haben wohl nur 12V-Beleuchtung, aber das ist der Grund für Verpolungssichere Steckverbindungen, wie sie übrigens die meisten Länder haben, nur unser Schukostecker bietet das nicht.

raidy hat geschrieben:Soweit ich verstanden habe meinst du, dass im WoMo nicht definiert werden kann, ob die Phase nun auf der linken oder rechten Seite der Steckdose ankommt? Das stimmt.
Der Schutzleiter ist ja davon nicht betroffen.

Sehe ich auch so.
Denn einem angeschlossenem 230V Verbraucher (im Womo) ist es egal wo "P" bzw. "N" ist.

Hebelkräfte...stimmt schon, aber das Dingens hält schon seit bannig 4 Jahren.

viking92 hat geschrieben:

raidy hat geschrieben:Soweit ich verstanden habe meinst du, dass im WoMo nicht definiert werden kann, ob die Phase nun auf der linken oder rechten Seite der Steckdose ankommt? Das stimmt.
Der Schutzleiter ist ja davon nicht betroffen.

Sehe ich auch so.
Denn einem angeschlossenem 230V Verbraucher (im Womo) ist es egal wo "P" bzw. "N" ist.

Sorry, Korrektur. Bei Geräten wie TV/Sat-Receiver mit 230V Anschluß kann eine "Brummschleife" zwischen den verschiedenen Masse/Erdanschlüssen von Null-Leiter und Schutzleiter und der Antennenerde entstehen.
Da besteht zwar keine Gefahr, aber es brummt im Ton oder Wellen laufen horizontal durchs Bild.
Abhilfe: Stecker raus, umdrehen, Stecker wieder rein. Und genau dieses Abhilfe zeigt auch das Problem auf.
Ja, mit diesem Thema kann man endlos weitermachen
Andreas

andwein hat geschrieben:Sorry, Korrektur. Bei Geräten wie TV/Sat-Receiver mit 230V Anschluß kann eine "Brummschleife" zwischen den verschiedenen Masse/Erdanschlüssen von Null-Leiter und Schutzleiter und der Antennenerde entstehen.

Das kann Dir zu Hause aber auch passieren :wink: ...obwohl, da drehste den stecker dann nur einmal & Ruhe ist.

Aber stimmt schon....man kann`s bis ins Undendliche diskutieren :)

Hallo in die Runde,

max. 20m ,Farbe gelb o. orange ,Drahtquerschnitt 2,5mm².
( 3x2,5mm²)

fritzzi hat geschrieben:Hallo in die Runde,

max. 20m ,Farbe gelb o. orange ,Drahtquerschnitt 2,5mm².
( 3x2,5mm²)

Wo soll das stehen ?

Die 20 Meter kommen meines Wissens daher, das zwischen Wohnmobil und Steckdose nur 20 m sein dürfen. Soweit ich weiß darf das Kabel 25 m lang sein.

Ansonsten müsste ich mal in die aktuelle Vorschrift schauen, ich habe sie da. ( Im Orginal )

Farben sind meines Wissens nicht vorgegeben, kann also auch transparent sein :D

UlrichS hat geschrieben:

fritzzi hat geschrieben:Hallo in die Runde,
max. 20m ,Farbe gelb o. orange ,Drahtquerschnitt 2,5mm².
( 3x2,5mm²)

Wo soll das stehen ?
Die 20 Meter kommen meines Wissens daher, das zwischen Wohnmobil und Steckdose nur 20 m sein dürfen. Soweit ich weiß darf das Kabel 25 m lang sein.
Ansonsten müsste ich mal in die aktuelle Vorschrift schauen, ich habe sie da. ( Im Orginal )
Farben sind meines Wissens nicht vorgegeben, kann also auch transparent sein :D

Richtig, Farben sind NICHT vorgegeben, aber rot, orange oder gelb sieht man halt besser im Gras. Es ist nicht immer alles vorgeschrieben was gut ist!
Andreas
