Bedienerpanel austauschen gegen ein besseres?

Carado / Sunlight / Orangecamp d13

Hallo zusammen,

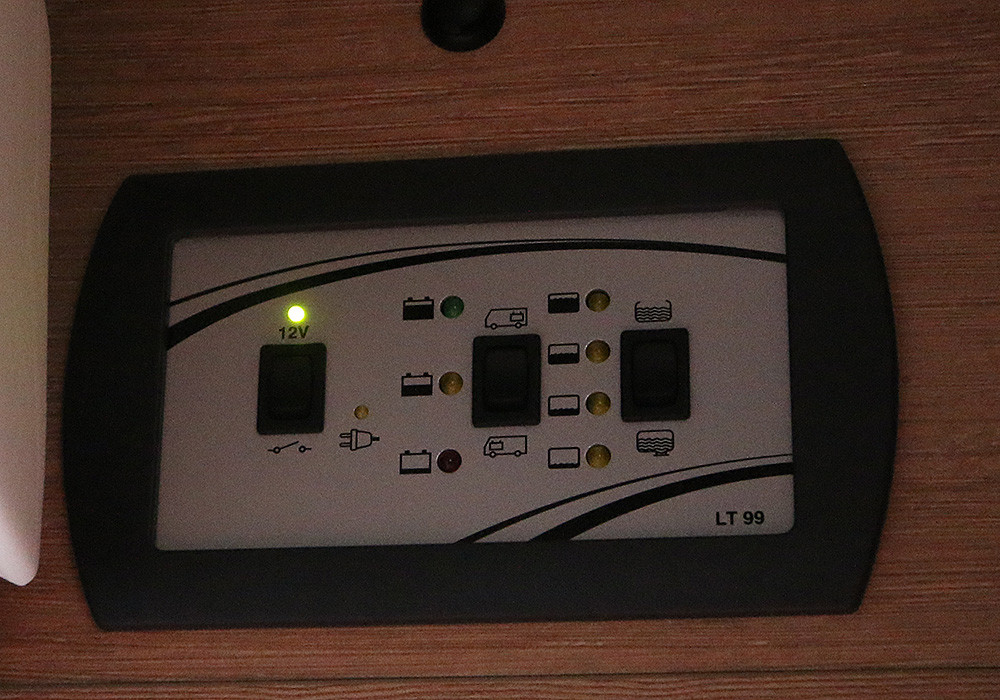

wir haben oben an der Tür unsere "Elektrik- und Wasserzentrale". Nicht unbedingt das gelbe vom Ei, aber irgendwo muss unser Mobil ja etwas günstiger gebaut werden wie die teuren ;-)
Gibt es eine Möglichkeit, dieses Panel durch ein genaueres auszutauschen? Wenn ja, welche Alternativen gibt es da?




Hintergrund: letzte Woche standen wir drei Tage ohne Strom am Meer in Kroatien, alles lief perfekt und nach drei Tagen die Batterie nach Anzeige immer noch voll. Ich würde da schon gerne wissen, haben wir noch 80% 70% oder nur noch 50%.
Wir haben zwei Wohnraumbatterien à 95 Amper, keine Solaranlage, ist auch nicht geplant, aber ein Wechselrichter 2000W wird in naher Zukunft noch reinkommen.

Danke für die Hilfe
Rofalix

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Hallo Rolafix,
kaufe Dir einen Batteriecomputer!
Damit hast Du deine Batteriekapazität immer unter Kontrolle.

aus Viersen
Manni

Von Schaudt sollte es auch Panele mit Analog-Anzeige geben. Aber schade ums Geld.

Das Panel misst nur die Batteriespannung. Ein Bateriecomputer ist wahrscheinlich
günstiger und wesentlich genauer, das Panel kannst Du ja trotzdem lassen für die Flüssigkeiten...

xbmcg hat geschrieben:das Panel kannst Du ja trotzdem lassen für die Flüssigkeiten...

Nix da..

Ein Batteriecomputer tönt sinnvoll mit einer Anzeige dort oben und dann wird es wohl noch etwas geben für die Flüssigkeiten, oder? Das Panel kommt weg, wenn ich was ändere. Ich will nicht die gleichen Anzeigen mit unterschiedlichen Werten an vier verschiedenen Stellen. Entweder kommt was richtiges dran oder dann bleibt eben das, was wir haben.

Meint ihr so etwas? --> Link

So was müsste es doch auch für Frisch- und Abwasser geben? Und wenn ich grad dran bin, gibts das auch noch für Gas? Dann hätte ich alles im Überblick.

Ich mach mich auf die Suche...

Rofalix

Hallo,

Anzeigen gibt es viele am Markt, z.B. das Info Panel von Büttner --> Link
Das Problem wird nur sein das die neue Anzeige mit den alten Sonden in Frisch und Abwassertank kommunizieren muss, was nützt die schönste Anzeige wenn sie nix anzeigt :D
Daher wird es das beste sein mal beim Hersteller deines EBL´s anzurufen um anzufragen ob es ein alternativ Panel gibt das deinen Wünschen entspricht. Dabei auch ruhig nach herstellerspezifischen Produkten fragen.

xbmcg hat geschrieben:das Panel kannst Du ja trotzdem lassen für die Flüssigkeiten...

Rofalix hat geschrieben: Nix da..
Ein Batteriecomputer tönt sinnvoll mit einer Anzeige dort oben und dann wird es wohl noch etwas geben für die Flüssigkeiten, oder?

Die normalen Sensoren haben nur 4-5 Stufen, da wird es nicht viel mehr mit der Anzeige, solange du nicht andere Sensoren einsetzt.

Das Panel kommt weg, wenn ich was ändere. Ich will nicht die gleichen Anzeigen mit unterschiedlichen Werten an vier verschiedenen Stellen.

Wäre ja nur die Spannung, die noch anderswo angezeigt wird. Dann ist da ja noch der Hauptschalter und die 230V LED.

So was müsste es doch auch für Frisch- und Abwasser geben? Und wenn ich grad dran bin, gibts das auch noch für Gas? Dann hätte ich alles im Überblick.

Gasstandsmessung soll aber sehr ungenau sein. Aber da habe ich mich noch nicht mit beschäftigt. Im gleichen Gerät wie die anderen Werte angezeigt, dürfte es kaum geben, außer du läßt es dir maßschneidern. Einige haben ja sowas in der Art selber gebastelt. Habe ich auch immer noch in der Überlegung.

RK

Ich weiß, es hört sich altmodisch an, aber die Anzeige hat alles was man zur Einschätzung der Lage braucht:
Wasser/Abwassertank wird in leer/viertel/halb und voll anhezeigt. Mehr geben die anderen Tank/Füllstandgeber meist auch nicht her. Das ist kein Problem des Controlpanels sondern der Füllstandsensoren
Batterie zeigt voll/Achtung und leer. Ein Batteriecomputer gibt dir diese Anzeige grafisch (ok mit Zwischennuacen) und sagt die in % wieviel noch drin ist. Ein guter sagt dir auch wielange es dauert (bei momentaner gleichbleibender Stromentnahme) bis die Batterien leer sind. Aber was nutzt das, wenn der Computer sagt "noch 2 Stunden" fährst du dann sofort los oder wartest du die 2 Stunden um zu sehen ob der Computer recht hat?????
Wenn du die Batterie voll Anzeige mit alles ok übersetzt und bei aufleuchten der gelben Anzeige sagst jetzt brauche jetzt Strom!, dann passt alles. Meiner Meinung nach ist jede Anzeige im Womo, egal wie teuer, nur eine "Hilfe zur Einschätzung der Lage".
Ich hoffe, ich bin mit diesem Beitrag der "Batteriecomputer-Fraktion" nicht zu nahe getreten.
Das ganze ist jetzt aber nur technisch betrachtet, aus Sicht eines technikbegeisterten Mannes (oder Frau) ist ein Batteriecomputer ein tolles Spielzeug!
Andreas

ich würde auch das Panel lassen und eventuell gute Zusatzgeräte, wie z.B BC einbauen.

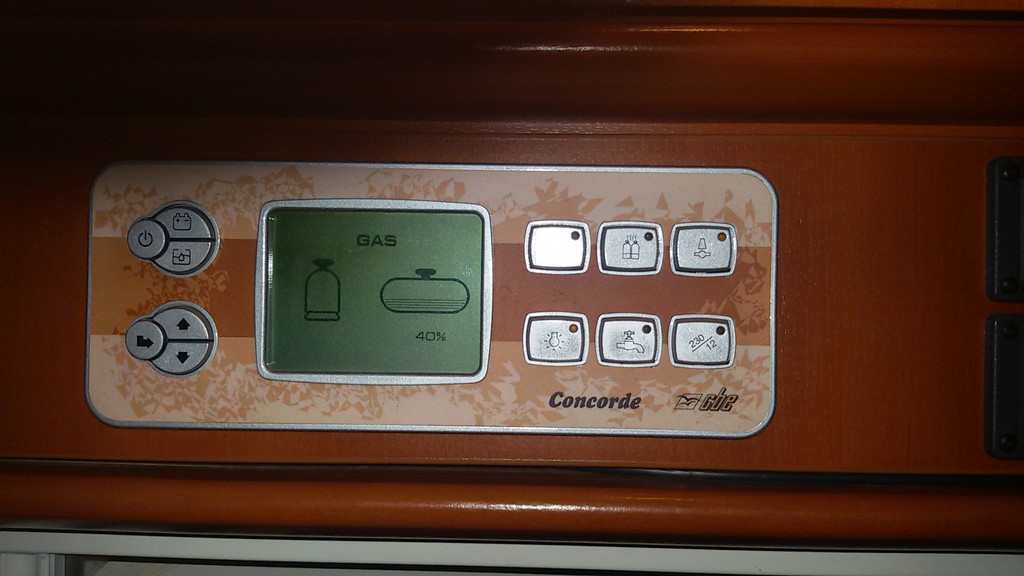

Mein Panel kostet 650,- und zeigt auch nur in 10% - Schritten an, auch beim Gastank. Für die Gasflaschen habe ich eine seperate 2 - Flaschen Gewichtsanzeige, die zeigt in 100g - Schritten.

Votronic / Büttner haben eine modulare Panelserie, die zumindest von der Höhe und dem Design einheitlich ist,
es gibt einzelanzeigen für die Flüssigkeiten und Schalterpanele für den Hauptschalter etc. Dazu die passenden
Batteriecomputer und Solarcomputer. Für Gas haben die nix. Gasfüllstandsanzeigen für normale Gasflaschen
gibt es leider nicht mehr im Habdel, früher gab es so was wie eine Waage von Truma mit Fernanzeige.

Wenn Du einen festen Gastank / Tankflasche mir Messfühler hast, dann gibt es dafür einen Abnehmer mit analogem
Panel oder mit einem Mäusekino mit LED.

Das sieht aber dann auch wieder Zusammengewürfelt aus.

--> Link

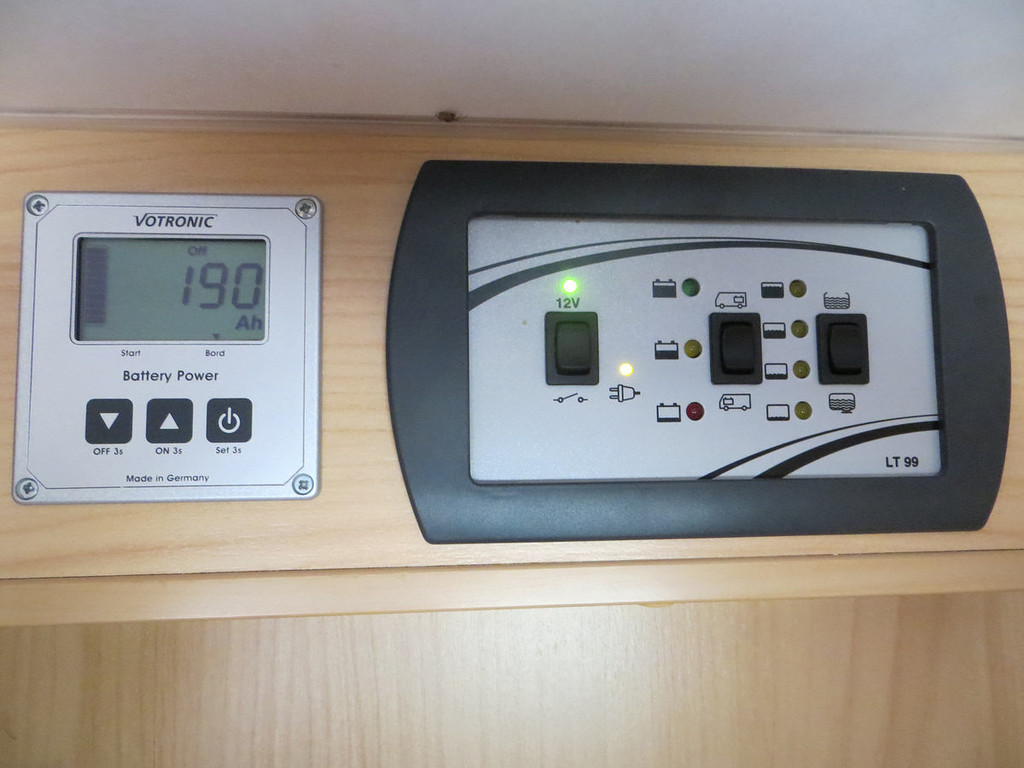

Haben auch einen Sunlight mit diesen Panel.

Ich habe mir einen Votronic Batteriecomputer eingebaut.
Der geht ziemlich genau, mißt alles was entnommen/eingespeist wird und zeigt auch Restmengen an.
Dieter

Hallo Dieter,
du hast mir schon mal geholfen, evtl klappt es ja nochmal. Genau so eine Anzeige schwebt mir auch vor. Hast du das Teil selbst eingebaut? Wenn ja, gibt es dafür ne Einbauanleitung?

Markus

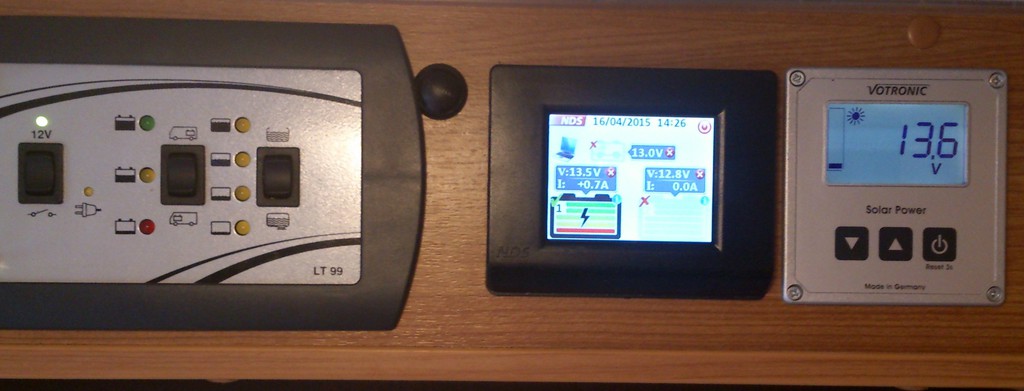

v.l.n.r: LT99, iManager für 2 Bordbatterien + Startbatterie, Votronic Solar Computer

buschtaxi hat geschrieben:Hallo Dieter,
du hast mir schon mal geholfen, evtl klappt es ja nochmal. Genau so eine Anzeige schwebt mir auch vor. Hast du das Teil selbst eingebaut? Wenn ja, gibt es dafür ne Einbauanleitung?

Markus

Einbauanleitung liegt bei den Gerät bei.

Wichtig ist nur das alles erfasst wird, der Shunt muß an den Minuspol der Batterie vor allen anderen Minusleitungen.
So das absolut alles erfasst wird.

Dieter

Ich würde auch einen guten Batteriecomputer als erste Ergänzung empfehlen!

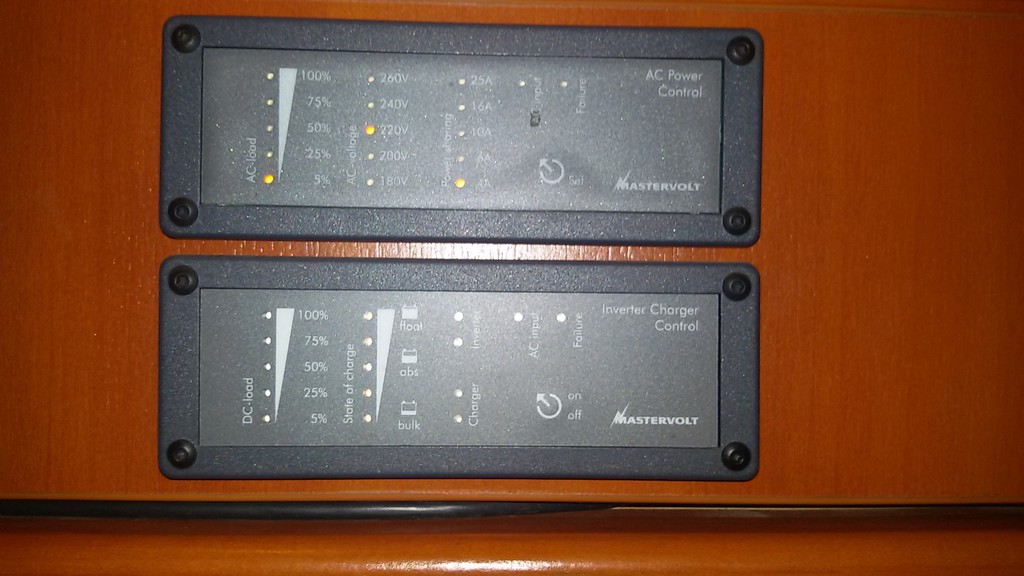

So hat es bei mir auch begonnen und inzwischen ist das analoge 14 jährige Display umgeben von BC, Solar-Computer für beide Gruppen, Ferneinheit für das BLG und den Booster und den Anzeigen für die Lithium-Zellen der Akkublocks 12/24 Volt ... :oops:

Danke für eure Inputs, da gibt es ja zum Teil Cockpits wie in einem Kampfflugzeug (und die haben nicht mal eine Toilette, oder?)

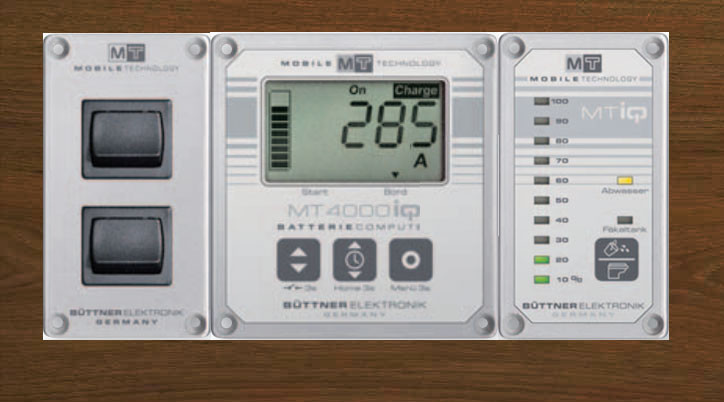

Also, ich habe mich jetzt mal ein bisschen Schlau gemacht. Was ich mir Vorstellen könnte:



Die Anzeigen sind von Büttner, ich müsste dann also noch zwei Messstäbe für den Frisch- und den Abwassertank haben. Die Anzeige von Büttner gibt es nur für Abwasser/und Fäkalientank, da müsste ich dann halt ein Frischwasserzeichen über das Fäkalienzeichen kleben ;-) Das Ganze wäre nur 8,5 cm hoch und 17cm breit. Etwa so, wie die jetzige Anzeige, und ich hätte da auch noch Innen/Aussentemperatur und Zeit...

Gasanzeige gibt es wirklich nicht von Büttner...

Rofalix

Moin Dieter,
muss dich nochmal nerven. War gerade mal bei Voitronic auf der Homepage. Der Batteriecomputer wir da mit einer 100, 200, und 400 Ampereversion angeboten. Welchen benötige ich?

Markus

buschtaxi hat geschrieben:Moin Dieter,
muss dich nochmal nerven. War gerade mal bei Voitronic auf der Homepage. Der Batteriecomputer wir da mit einer 100, 200, und 400 Ampereversion angeboten. Welchen benötige ich?

Markus

Ich habe den für 200 Ampere.
Hab zwei 95 Ah Batterien, da reicht mir der.
Es geht um den Shunt, da müssen wegen mein 1500/2000 Watt Wechselrichter kurzzeitig mal 150 Ampere drüber laufen wenn wir unterwegs Kaffee mit der Senseo kochen.

Dieter

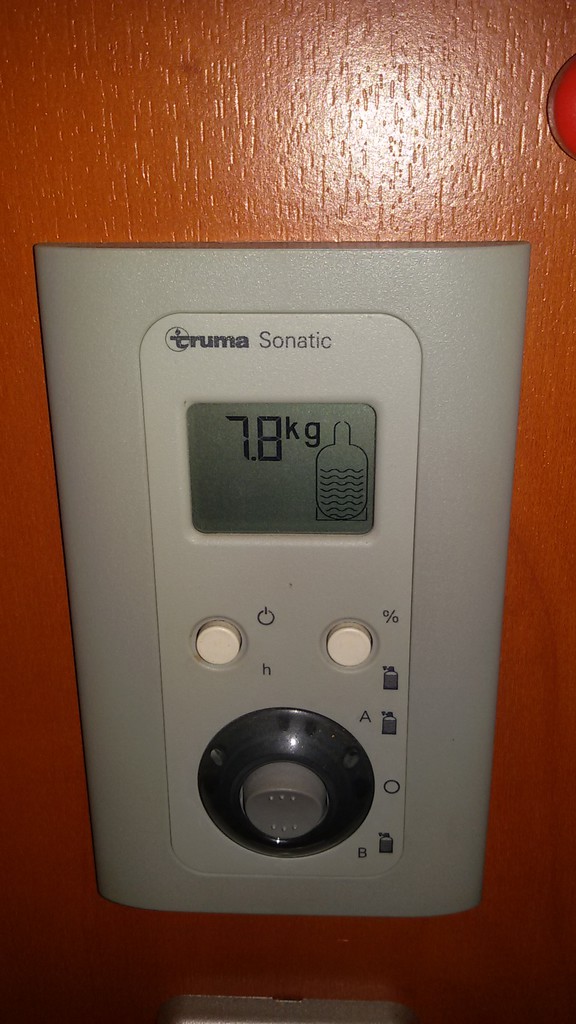

Bezüglich Gasflaschenfüllstand gab es mal die Truma Sonatic, mit Ultraschallmessköpfen unter der Flasche. Gibts manchmal gebraucht bei ebay, für Fantasiepreise :D

Aber das Ding taugt, zeigt den Füllstand auf +- 0,1 Kg genau an und trifft auch Prognosen, wie lang die Flasche noch reicht (bei gleichbleibendem Verbrauch). Kombiniert mit ner Duomatic müsste es da schon mit dem Teufel zugehen, wenn einem das Gas ausgeht...

bis denn,

Uwe

ja, Messjunkys brauchen schon einige Anzeigen. :D

Tinduck hat geschrieben:Bezüglich Gasflaschenfüllstand gab es mal die Truma Sonatic, mit Ultraschallmessköpfen unter der Flasche.
Aber das Ding taugt, zeigt den Füllstand auf +- 0,1 Kg genau an und trifft auch Prognosen, wie lang die Flasche noch reicht (bei gleichbleibendem Verbrauch).Uwe

Die Aussage gilt aber nur für Stahltauschflaschen und nicht für Aluminium. Bei Gastankflaschen stört der eingetauchte Schwimmer für den Füllstand, der sich aber nicht Fernanzeigen lässt. Tja, alles nicht so einfach mit dem Gasstand!
Andreas

Falsch, ich hab 2x Alugas drin, damit funktioniert das einwandfrei.

Das mit den Gastankflaschen klingt logisch.

bis denn,

Uwe

andwein hat geschrieben:Die Aussage gilt aber nur für Stahltauschflaschen und nicht für Aluminium.

Andreas, dann schaue mal bitte mein Sonatic-Bild genau an. So eine leichte Stahlflasche gibt es nicht! :wink:

Gut, ich ziehe meine Aussage "stimmt nicht für Aluminium" zurück und korrigiere auf " in Kombination von bestimmten Gasflaschen und bestimmten Ultraschall-Füllstandsensoren ist der Flascheninhalt nicht genau oder garnicht zu bestimmen".
Das hängt einfach von der Art des Ultraschallgebers, der Frequenz und dem Alumaterial ab. Alle alten Ultraschallmesser (Somatik etc, die von unten messen sind nur auf Stahl geeicht (da gab es noch kein Alu). Ultraschallmesser, die auf die Flaschenwölbung aufgelegt werden und schräg nach unten messen sind im opberen Füllstand genauer, weichen ab nach leer gewaltig ab.
Ist aber nur meine Erklärung, vielleicht gibt es ja bessere.
Übrigens: fast alle Hersteller dieser Ultraschallfüllstandgeber für Gasflaschen haben Produktion und Vertrieb eingestellt! Warum wohl?? Das andere Zeug wird doch auch gekauft!
Andreas

Hallo Dieter,
vielen Dank nochmal für deine Hilfe.

Markus

Hallo,

ich greife das mal auf, da ich in meinem Sunlight auch das LT99 drin habe und das nicht so doll finde... habe dann mal Schaudt angeschrieben, um zu erfahren, was auf den EBL99 noch so passt. Antwort: frage Sie bitte beim Hersteller nach... wie bitte???? Kann Capron mir die Frage besser beantworten als Schaudt? Schon seltsam. Egal, ich werde auch mit LT99 überleben ;-)

Grüße

Maxime

Hallo,
ich hatte Schaudt auch angeschrieben und nach Tagen von einem Techniker sogar eine Antwort bekommen:
An den EBL99 passt statt des LT 99 das neue LT 95. Ich soll es über einen Händler bestellen. Gelistet ist
es aber wohl bisher nirgendwo. Zumindest habe ich es noch nicht gefunden. Gut möglich, dass es noch zu neu ist.

Hallo,

LT95 ist die Hymer Version mit Drehrad zum anwählen der Funktionen. Das LT 314 passt auch zum EBL 99, das hat dann Tasten zum anwählen.
Es gibt schon Auswahl aber ob ein oder zwei LED´s das Panel soviel besser machen....

Also mir würde das LT 95 genügen, weil wichtig ist ja eigentlich nur die Batterie und ich finde da ist die Anzeige ja deutlich aufschlussreicher

So sieht übrigens das von Martin geschriebene 314 aus

jochen-muc hat geschrieben: weil wichtig ist ja eigentlich nur die Batterie und ich finde da ist die Anzeige ja deutlich aufschlussreicher

wenn es nur um die Spannungsanzeige geht, wäre so etwas Link zum eBay Artikel eine wesentlich günstigere Möglichkeit und man hat zusätzlich noch USB Buchsen :-)
So ein LT 314 kostet mal eben 180,- €

sieht ja wenigstens ein bisschen präziser aus, danke für den Hinweis :-)

Grüße

Maxime

wer lesen kann ist im Vorteil ;-)
In der EBL99 Bedienungsanleitung steht, dass dieser Block mit der Anzeige LT410, LT99, LT 993 und einigen anderen kompatibel ist, also auf zu EBay :-)

Grüße

Maxime

.... und da eben das LT 95 der Nachfolger der LT 410 und LT 420 ist, passt eben auch das.

cool, danke!!!

Grüße

Maxime

Wenn jemand das LT 99 durch ein anderes (z. B. LT 95/LT 314) ersetzt hat, wäre ein Erfahrungsbericht sehr schön.

Gruß Heinz

...hat jemand zufällig die Einbaumaße vom LT99?? Mein WoMo steht 10km weit weg und ich könnte jetzt ein LT410 ergattern, das die Maße 17,5 x 10,5 hat...

Viele Grüße

Maxime

13 x 5,5... Danke Google ;-)

Hallo,

bei Schaudt findest du unter den Downloads die Montageanleitung für das LT 99, --> Link
dort stehen andere Maße.

soderle, LT410 ergattert, kommendes Wochenende wird umgebaut :-)
Eine Frage noch, denn ich bin Elektrik-Laie und habe ein Fahrzeug schon fast durch Kabelbrand zerstört...:
In der Anleitung steht ich solle alle Batterien abklemmen. Wenn ich nun den Elektroblock ausschalte, sollte doch von der Aufbaubatterie jegliche Stromzufuhr zum Bedienpanel unterbrochen sein, oder? Reicht das (+Fahrzeugbatterie abklemmen)?

Danke und Grüße

Maxime

MaximeM hat geschrieben: denn ich bin Elektrik-Laie und habe ein Fahrzeug schon fast durch Kabelbrand zerstört...:
In der Anleitung steht ich solle alle Batterien abklemmen. Maxime

Bevor dir irgend jemand was anderes sagt: Klemme die Batterien (also Start- und Aufbaubatterie) ab! Das hat schon seinen Grund! Manchmal sollte man einfach das tun was in der Anleitung steht.
Ist nicht arrogant sondern einfach ein Rat zur Sicherheit! Gruß Andreas

Ich habe jetzt die LT95 statt der alten LT99 eingebaut. Die 3 Stecker (Spannungsversorgung, Abwasser- und Frischwassersonde) brauchte man nur umzustecken. Sie sind exakt gleich. Nur der Ausschnitt, in der die LT99 drin saß, musste verbreitert werden, da die Platine der LT95 breiter ist. Alle Funktionen (Wasserstände, Aufbaubatterie- und Starterbatteriespannungen) sind gegeben. Zusätzlich wird durch ein blinkendes, rotes Dreieckssymbol angezeigt, wenn der Frischwassertank wieder gefüllt werden möchte.

neben der Batterie auch den Solarregler stromlos machen, soweit vorhanden!

Hallo,
in den Einbauanweisungen stehen auch immer so Sätze, wie:
Elektrostatische Aufladung kann zum Zerstören der Elektronik führen. Vor Berührung der Elektronik Potentialausgleich herstellen.

Es soll schon Leute gegeben haben die ihre Truma Platine beim Ausstausch gekillt haben also immer erst lesen, beachten und dann loslegen :-)

okok, ich danke euch, bin Grobmotoriker der lieber seinem Sohn ein Baumhaus baut, also alles abklemmen, mich brav erden und los geht's. Samstag ist es soweit. Bilder vom abgebrannten Womo poste ich dann auch hier ;-)

Grüße

Maxime
