Ärgerlich ist, das ich jetzt das Teil mit 100A Shunt gefunden habe!
Bitte posten. Danke
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
Low Cost "Batteriecomputer" echt cool 11,99€ 1, 2, 3, 4, 5, 6
|

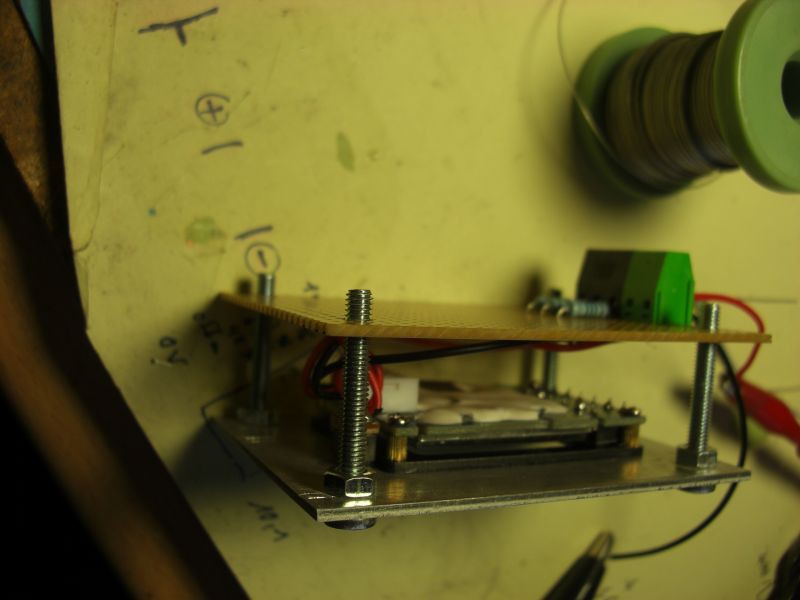

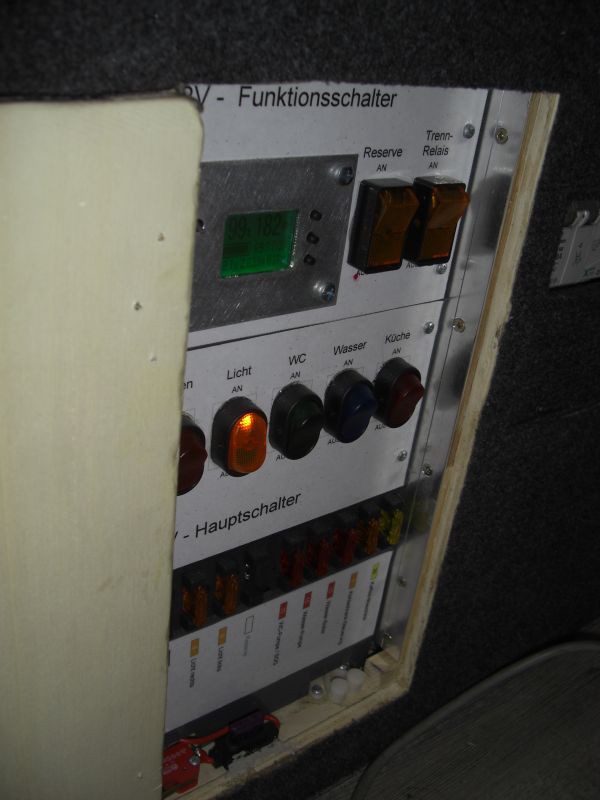

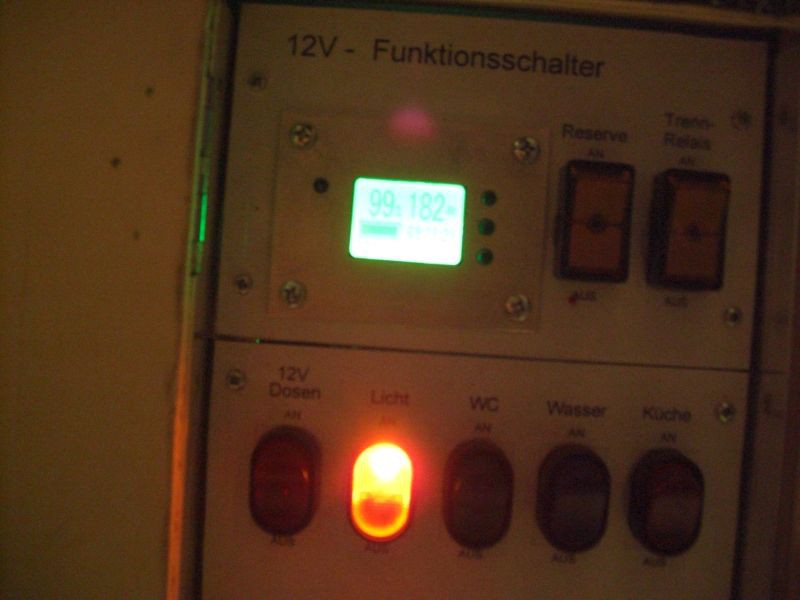

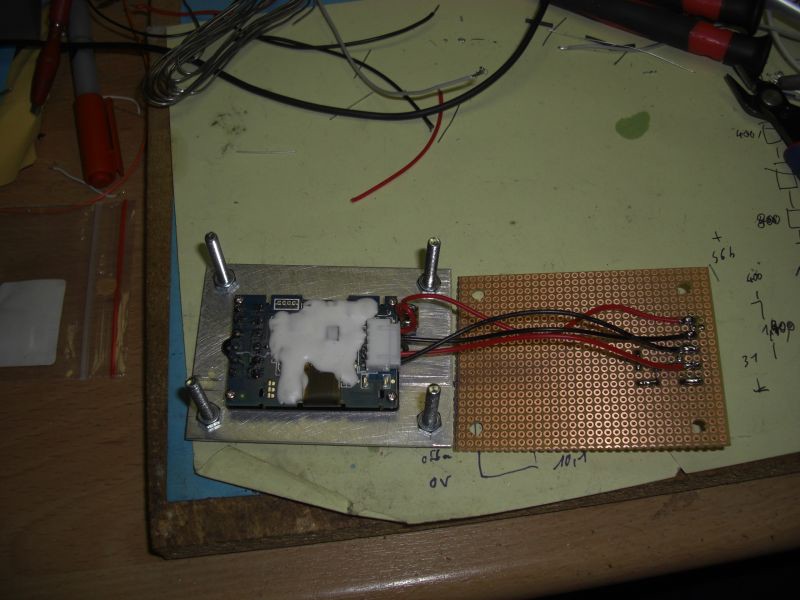

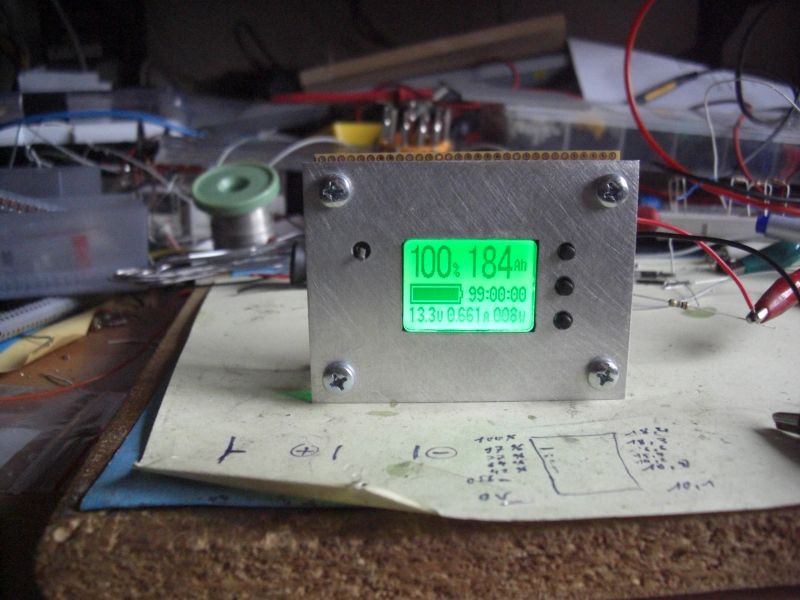

Bitte posten. Danke Danke. Wie sieht das denn aus? 21,99 plus 20 Tacken Versand! Dann kommt noch Zoll und Mwst. Wo landet man dann? Lohnt es sich dann noch? Garantie und so.... Meinen gibt es auch immer noch für ca. 30 $ incl. Versand.... "Capacity Tester Indicator coulometer" in ebay de. Dollarkurs ist halt nicht mehr so gut :roll: Lohnt sich sicher noch, Garantie in Hongkong kann klappen oder auch nicht. Hallo zusammen, habe am Sa. den Low-Cost Batterie-Computer eingebaut, um das zierliche Teil vernünftig Händeln zu können, habe ich eine Frontblende angefertigt, dafür musste ich aber die Tasten noch gegen längere tauschen. Ein EIN/AUS-Schalter ist oben links noch dazugekommen. Die Leiterplatte auf der Rückseite, beinhaltet den Spannungsteiler für meinen 1,5mOhm Shunt und Klemmen für die Anschlussleitungen.      Der Low-Cost Batterie-Computer misst zu meinem erstaunen den Strom sehr genau Auflösung 1mA, konnte bereis dadurch schleichende Stromfresser ermitteln: - Solar-Regler (10mA) - Radio (55mA) Da man auf die Anzeigen-Beleuchtung kein Einfluss hat, habe ich den BC in meiner 12V-Verteilung, hinter einer Klappe untergebracht. Braucht das Teil eine externe unabhängige Spannungsversorgung? Wie schliesst in den Shunt an wenn da nur dünne Anschlüsse dran sind? Hallo, es braucht keine externe Versorgung, nimmt die paar mA aus dem zu messenden Akku. Ich habe an den Shunt 2 kräftige Ringösen gecrimpt und dann ging es auf die dicken Leitungen zur Batterie bzw. zur Masse.
Man darf nur Auflösung und Genauigkeit nicht gleichsetzen. Nur weil ein Gerät etwas mit vielen Stellen anzeigt, muß es nicht stimmen. Gerade bei Werten, die sehr weit unter dem maximalen Meßwert liegen, steigt die Ungenauigkeit deutlich an. Für eine reine Vergleichsmessung oder beim Suchen nach Verbrauchern spielt das aber nur eine untergeordnete Rolle. RK
Wofür dicke Leitungen, man misst den Spannungsabfall am Shunt ... RI vom BC liegt so was um die 30kOhm ...
Keine Sorge, gleiche meine Instrumente mit einem Labor-Messinstrument ab ... und ob der im unteren Bereich jetzt 8 mA oder 12 mA statt 10 mA anzeigt, spielt keine Rolle, wichtiger ist es das die Anzeige im Bereich 2-10A recht genau arbeitet, denn das ist der Bereich wo mein BC hauptsächlich arbeiten wird. ... wichtig ist das der Ruhestrom über den Shunt bei abgeschaltetem WOMO unter 40mA kommt, sonst schaltet der BC nicht im Strom-Spar-Modus
Irgendwie muss der Strom ja vom und zum Shunt kommen...... Die Messleitungen sind natürlich dünner....
OK ... dann habe ich das falsch verstanden Gab es den nicht auch mit 100A? Ich finde ihn nicht mehr. Hat jemand den Link? Hallo feuerring, schöne Arbeit. Hab das gleiche Teil. In der Bucht gibt es einen passenten Shunt (100 A 50mA) in stabiler Ausführung !! Mich stört nur das die Hintergrundbeleuchtung ständig leuchtet bzw pulsiert (laden). Tagsüber ja OK aber als Nachtlicht mag ich das nicht :twisted: Dieter
Deswegen ist mein Teil hinter der Klappe vom 12V-Verteiler verschwunden, man muss ja auch nicht stetig auf das Teil schauen ... Habe 185 Ah Akku und 160WP Solar, brauche das Teil nur um zu sehen ob die Energiebilanz für autarkes stehen an mehreren Tagen so passt oder ob man doch noch ein paar Solar-WP nachrüsten sollte. Hallo Ralf, wird bei mir wohl auch ein "Versteckter" Einbau werden. Ich dachte Du hättest eventuell eine möglichkeit gefunden die Beleuchtung zu ändern. Überlege gerade eine kleinens Schiebefensterchen in die Frontblende zu integrieren damit ich nicht jedesmal eine Klappe oder Tür öffnen muß. Dieter ät Dieter Kannst du mir sagen wo du in der Bucht den grossen Shunt gefunden hast? Danke und Alf Kommischerweise verlangt er für den 50A keine Versandkosten, Link zum eBay Artikel aber für den 100A schon. Link zum eBay Artikel Um so größer der Stunt, um so ungenauer wird er bei kleinen Strömen ! 50A = 600W ist schon eine Hausnummer ... wer natürlich ein großen WR > 600W verwendet, wird nicht um einen entsprechenden Shunt drumherum kommen. ... wichtig ist das der Ruhestrom über den Shunt bei abgeschaltetem WOMO unter 40mA kommt, sonst schaltet der BC nicht im Strom-Spar-Modus und die Display-Beleuchtung bleibt eingeschaltet. Auf die Display-Beleuchtung hat man ohne Eingriff in das Modul keinen manuellen Einfluss, Beleuchtung durchgängig = entladen Beleuchtung blinkend = laden Hallo Alf, such mal nach siegfried8507. Er bietet noch welche an. Ich habe für einen 2,50€ +2,50€ Versand bezahlt. Viel Spaß beim bauen. Dieter
Kannst du das noch genauer erklären? Hier die Anleitung --> Link
Die für 2,50 € sind schon weg, es gibt nur noch welche für 15 €. Aber auch dieser Preis ist OK, oder? , Oskar
Über das Menü kann man den Strom und die Spannung in einem gewissen Bereich kalibrieren ... Spannung muss man glaube exakt 20V anlegen und diese als Referenz zum kalibrieren bestätigen. Strom geht so ähnlich, nur das es dort zwei Werte gibt 0A und 10A die exakt angelegt werden müssen und zum kalibrieren jeweils bestätigt werden müssen. Ok alles klar. 20V kriege ich hin. 10A nicht. Dann muss ich wohl mit 0A kalibrieren. Ich habe das Teil jetzt bestellt. Brauche es nur um den Solarertrag zu wissen. Das geht nicht man muss beide Ströme kalibrieren geht aber auch nur +/-10% ich habe meinen vorhandenen 75mV Shunt über einen Spannungsteiler nutzbar gemacht siehe hier --> Link Habe nun die ganze anleitung durchgelesen. Da stand nichts von einer Eichung. Woher hast du die 10% Ungenauigkeit? Vom ausprobieren?
verschiedene Anbieter mit verschieden detaillierte Anleitungen ... Auch die Anschluss-Bilder stimmen nicht immer zum angebotenem Gerät ... Gerät wird mit Shunt angeboten, Anschlussbild aber ohne Shunt usw. Hast du denn so eine Anleitung wo darin die Eichung enthalten ist?
Nur zur Klarstellung: hier geht es um Kalibrieren. Eichen ist ein offizieller Vorgang - z.B. durch das Eichamt - mit Siegel drauf. RK Ok dann nochmal für dich obwohl du glaubst zu wissen was ich erfragen wollte: Hast du denn so eine Anleitung wo darin die Kalibrierung enthalten ist?
Ganz einfach: Spannung abklemmen, alle drei Tasten drucken , Spannung wieder anklemmen und dabei die Tasten gedrückt halten. dann kommst Du in das Menu zum kalibrieren, ist selbsterklärend ... PS. alles in diesem Thread schon mal erklärt worden ... vielleicht einfach mal von vorn lesen ... Verstehe ich den "Batteriecomputer" richtig: Beide Kabel rot / Schwarz der Loadseite an die Batterie anklemmen, die Verbraucher an das rote Kabel auf der anderen Seite und das schwarze mit dem Massekabel? Manfred
Anschluss-Schema --> Link Es gibt zwei Anschlüsse rt(B+) / sw(B-) für die Versorgungs-Spannung und zwei Anschlüsse die an den Shunt angeschlossen werden müssen sw(Rs-) und rt(Rs+) . Die Verbraucher bitte nicht direkt an das Modul anschließen ... Modul nur mit Shunt verwenden ... Ich habe mir das Model des Themenstarters zugelegt, heute sowohl Versorgungsbatterie geladen, als auch den Entladestrom gemessen...ein schönes Spielzeug :-) Manfred Ich habe das WOMO gestern Vormittag an Landstrom angeschlossen. Schnell ging die Einspeisung auf ca 0,5 A herunter. Seit gut 20 Stunden habe ich nicht mehr an dem Wattmeter herumgespielt- gut 10 Ah und es wandern heute morgen noch immer ca. 0,4 A in die Batterie. Eigentlich wollte ich heute Ladeschluß feststellen...hätte nie gedacht, daß es sooo lange dauert bis eine Batterie voll ist Verbaut ist der Originallader mit Iouo Kennlinie. Ich werde beim nächsten Mal mit einem anderen Lader laden...schauen ob es da große Unterschiede gibt. Manfred Ein bisschen Strom wird aber immer fließen, der geht nie auf exakt 0 A. Andreas Es gibt kein Ladeschluß, das Ladegerät schaltet auf Erhaltungsladung (niedrigerere Spannung 13.8V statt der 14.4V oder 14.8V) Erhaltungsladung machen Ladegeräte immer, CTEK prüft die Batterie alle 10 Tage und schaltet dann wieder auf Erhaltung. Ihr da OHM macht doch WATT ihr VOLT.
genau so ist es :top: :top: :top: So, habe mir auch so ein Rechenmonster bestellt :-) Falls es noch tolle Bastelneuigkeiten zu dem TF01N gibt- immer mal her damit. Manfred Hallo Manfred, Teil schon verbaut ... Du fragtest nach Bastelmöglichkeiten ... einfach mal weiter vorn lesen ... --> Link Kann ich die zwei Shuntleitungen je auf ca. 6m verlängern und das Display weiter entpfernt zum Solarregler zu montieren? Wil nur den Solarertrag wissen. Muss ich das Pluskabel direkt am Solarregler anschliessen oder reicht es irgendwo 12V abzunehmen? Oder ist dann das Ergebnis falsch? Kann mir jemand die gestellte Frage beantworten ob ich die Messleitungen zum Shunt auf je 6m verlängern kann? Die beiden Messleitungen zum Shunt können eigentlich beliebig lang sein, damit wird nur die Spannung am Shunt gemessen, die Abfällt je nach Strom ...
Dafür ist der TF01N nicht geeignet !!! Dafür ist der Watt-Meter genau das was du braucht ... Ich habe ihn nun angehängt und es funktioniert soweit. Problematisch finde ich die kleinen Bat. Minus Anschlüsse. Da muss man wohl ein kleinerer Kabel 6mm2 anlöten und dann auf das dicke 16mm2 gehen. So habe ich es gemacht. Ich kann somit das ablesen was ich wil. Spannung, Amper, und Watt. Die grossen ziffern brauche ich demzufolge nicht. Sehe da aber auch die produzierten Amperstunden. Mehr brauche ich nicht.
Wenn Du immer wieder auf Null setzt und sehr hohen Batt-Kapazität-Wert voreinstellst vielleicht, ist dieser Wert erreicht bleibt er darauf stehen, denn für den BC geht ja nicht mehr als Batt-Voll. Der mitgelieferte Shunt mit Löt-Anschlüsse ist Spielzeug ... da solltest Du schon einen Shunt mit Schraub-Anschlüsse verwenden ... |
