Habe ich noch einen 50A Shunt da. Weiss nur nicht ob dann die Anzeige stimmt. Ansonsten muss ich ihn Kalibrieren.
Ich lasse es mal so und teste morgen ob er heiss wird bei 30A.
- SOLAR FORUM
• - Login <-- oder -->
- kostenlos Anmelden •
- Reiseberichte •
- Wohnmobilstellplätze •
- Wohnmobildatenbank •
- Anzeigen-Markt •
- Menü •
Links zu ebay oder Amazon sind Werbelinks. Wenn Sie auf der Zielseite etwas kaufen, bekommen wir vom betreffenden Anbieter Provision. Es entstehen für Sie keine Nachteile beim Kauf oder Preis.
Low Cost "Batteriecomputer" echt cool 11,99€ 1, 2, 3, 4, 5, 6
|

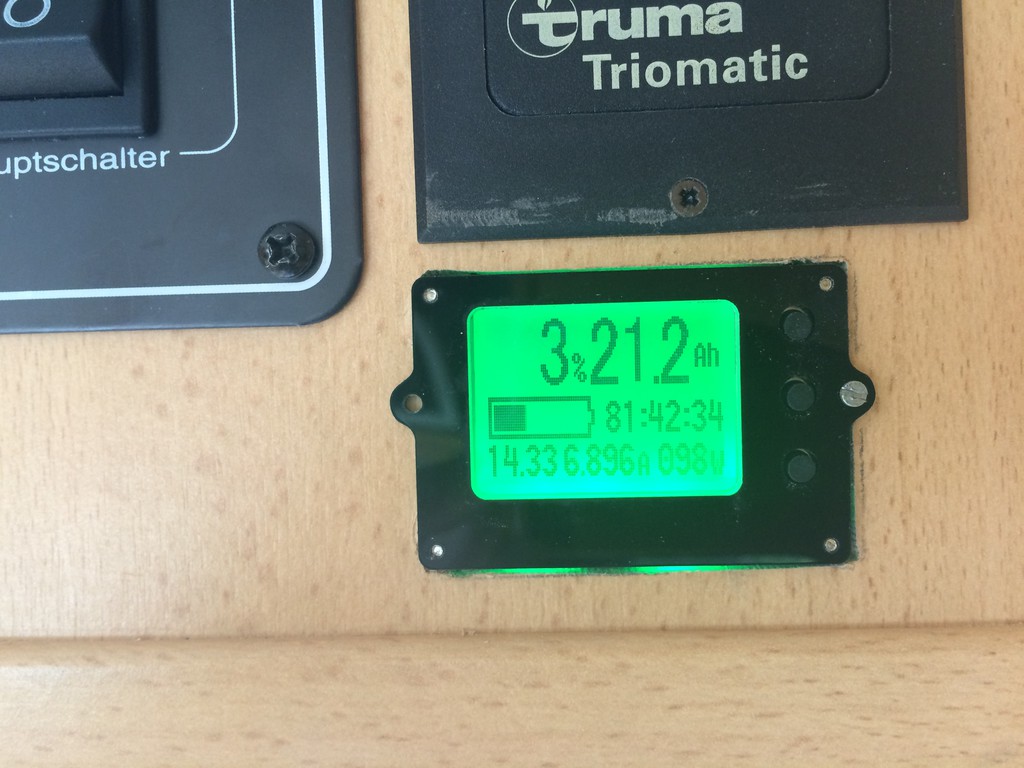

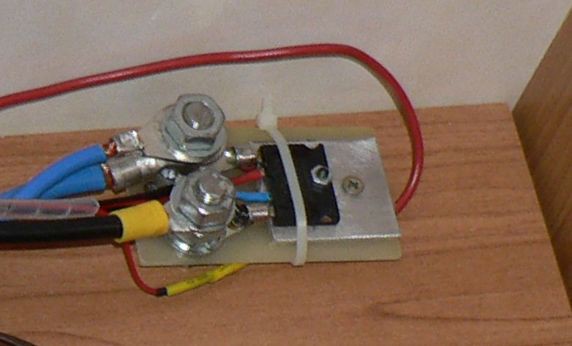

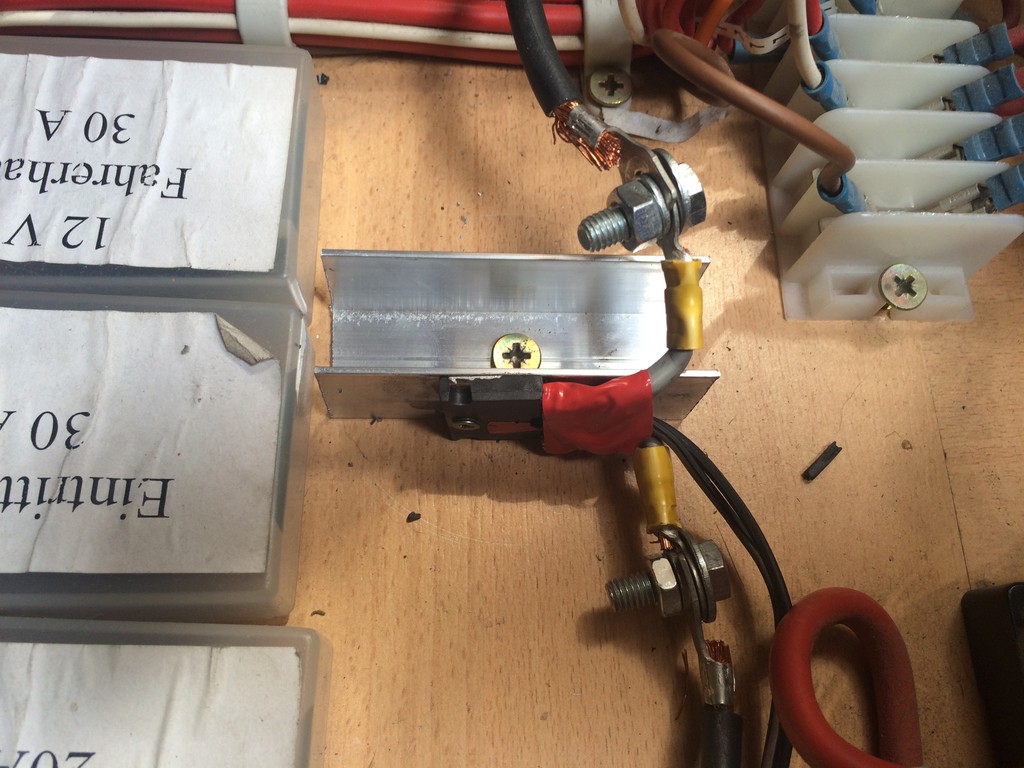

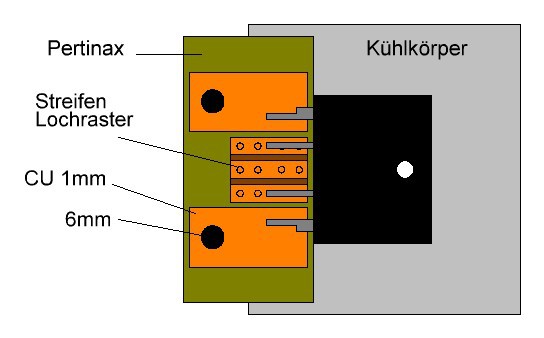

kalibrieren geht nur +- 10% zum anpassen an einem 1,5mOhm Schunt habe ich einen Spannungsteiler genommen ... funktioniert siehe hier --> Link Ich habe es jetzt mal mit dem kleinen Shunt gelassen aund auf Volllast betrieben. Der Spannungsverlust ist sehr klein und es wird demzufolge auch nicht warm. Die Anzeige ist ziemlich genau. Also für meine Zwecke reicht es vollkommen. Nun sehe ich was die Solaranlage macht. Wovon ich sowieso nur die unteren Anzeigen brauche. Hier der Shunt mit den Anschlüssen. Quetschung wird noch besser gemacht. Hatte nicht die richtigen Kabelschuhe.  Und hier die Anzeige  Ach ja, abend ist er dunkel da kein Strom mehr fliesst und verbraucht demzufolge so gut wie nichts. Hallo Rene, 50 A x 60 mV = 3 Watt. Da wird nix heiss! Alf maximale Belastung ... 50 A * 0.001 Ohm = 0,05V 0,05V * 50A = 2,5 W ------------------------ angezeigte Belastung ... 6,9A * 0,001 Ohm = 0,0069 V 0,0069 V * 6,9A = 0,048 W da wird nichts warm !? Hier mal ein Beistiel wie man den Shunt vernünftig angeschlossen bekommt  So sieht es bei mir aus:  Kleine EPOXY-Platte, 2 mal M6-Schrauben, passende Ringösen an Shunt und Kabel, Scheiben dazwischen, kleine Aluplatte zur Kühlung, fertig. Abstand reicht, sieht durch die Perspektive etwas eng aus.... Das ist in etwa auch meine Konstruktion. Hast du die Ringösen geklemmt oder gelötet? Ich habe ein Kurzes 6mm2 Kabel dran gelötet und dann mit Ringösen. Aber warum braucht ein Shunt einen Kühlkörper wenn da nichts heiss wird? Denn wenn der heiss werden würde, währe er nichts Wert weil zu viel Spannung verbraten würde. Erst geklemmt und dann gelötet.
Weil es so in der Beschreibung stand - oder auch etwas zur Sicherheit:  (Ziffer 3)
maximale Belastung ... 50 A * 0.001 Ohm = 0,05V ... 0,05V * 50A = 2,5 W Kommt darauf an wie viel Strom du über den Shunt fließen lässt ... Bei 50A sind es auch 2,5W die am Shunt verbraten werden ... Heute habe ich meinen BC auch final in Betrieb genommen..klasse Sache. Nu stöbere ich mal in der Bucht herum und stolpere über dieses Angebot: Link zum eBay Artikel Sehe ich das richtig, daß das ein vergleichbares Gerät ist mit Messbereich bis zu 100A und Gehäuse...und nochmals günstiger als unsere TF01N ? Bin mir nicht sicher ob es eine externe stromversorgung braucht. Auf dem Schema ist das so. Batterie und Netzgerät. Ich hatte auch schon 2 gekauft die das brauchen. Ist aber nicht zu gebrauchen. Wenn aber nicht ist das eine gute alternative.

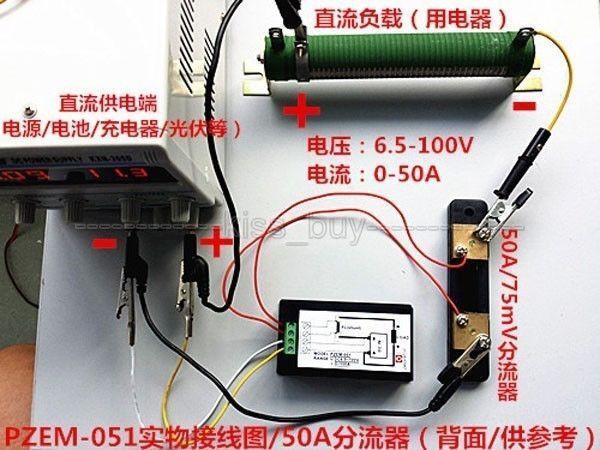

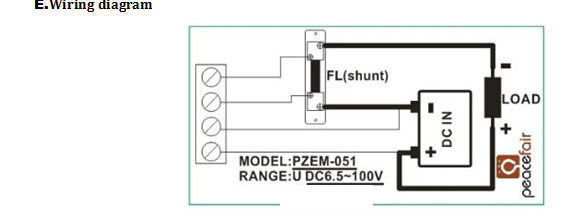

Das ist ein Energiezähler, kein BC an dem man einen Ladezustand in Ah ablesen könnte. Das Teil misst nur in eine Richtung. Uwe Ahhhh, gut. Habe schon ein wenig "getrauert" ;-) Manfred Das wäre dann doch aber was um zu schauen was die Solar-Panels in Laufe der Zeit bringen ? Genau dafür brauchte ich es auch. Die Frage ist nur kommt es ohne externe Fremdspannung aus? Wenn ich mir die "Schaltung" und das Bild so ansehe braucht es keine Fremdspannung sondern "lebt" von der zu messenden Batterie.   Ach ja - es gibt auch noch 20A- und 50A-Geräte. Und aufpassen, bei manchen ist der Shunt nicht dabei. Das Gerät arbeitet ohne Fremdspannung und eignet sich auch sehr gut zum zählen des Solar-Stroms :-) Beste TeXas Bei dem Seller habe ich auch schon was gekauft.
Doch für den Solar-Ertrag genau das richtige und das für 12 Euro, gibt es als 20/50/100A DC Version (6,5-99V DC) Link zum eBay Artikel oder als alternative Ertrags-anzeige für kleine Solar-Lösungen ... Link zum eBay Artikel habe ich gleich mal für meine Solar-Anlage bestellt, bislang nur Volt/Ampere-Anzeige ... Hallo Zusammen, die Beleuchtung des TF01N ist ja zumindest bei dem, was ich bislang darüber entdecken konnte nicht abschaltbar. Dauerleuchten = Strom fliest zur Batterie Blinken = Batterie wird entladen Aus = Standby bei < xx mA (Strom weiß ich jetzt nicht genau) Was tun die TF01N-Besitzer eigentlich gegen das Geblinke und Geleuchte nachts? Ich gehe davon aus, daß das Ding mit SMD-LEDs beleuchtet ist. Hat das schon mal jemand schaltbar hin bekommen? Viele Grüße Ducato666 Hallo, haben meinen verdeckt im Batteriekasten eingebaut, soll nur den Solarstromertrag anzeigen. Ansonsten ist mein Batteriecomputer gefragt, leuchtet nicht.
Im Verteilerkasten hinter einer Tür(Klappe) verbaut, nur über die Hintergrundbeleuchtung kann man erkennen in welche Richtung der Strom fließt, in der Anzeige wird der Strom immer nur als positiver Wert angegeben. Ich habe das teil in einer Ecke verbaut- ziehe einfach die gardine etwas drüber. Ist keine sehr elegante Lösung, reicht aber. Gruß Manfred Moin, dann will ich den Thread mal etwas am leben halten. Habe gerade hier Link zum eBay Artikel zugeschlagen. Habe zwar noch keine Idee wo ich den Shunt am einfachsten einbinden kann und die Anzeige installiere, aber das ergibt sich sicher wenn die Lieferung kommt. :-) Meine große Hoffnung ist unser Feuerring.....vielleicht findet er ja noch eine Lösung um die "störende" Beleuchtung für die Nachtruhe in den Griff zu bekommen. Danke an alle Pioniere hier im Thread, die das nachbauen erleichtern. Grüße Thorsten Bei mir leuchtet es nur am Tag bei Solarertrag. Am abend schön dunkel. Sobald kein Strom mehr fliesst, wird es dunkel und ich kann schlaffen.
Ich habe kein Solar. :wink: Bei mir macht es also "dauernd" hell. Grüße Thorsten Ich habe gerade den Schaltplan meines EBL 99 G in der Hand gehabt. Hier ist schon ein Shunt verbaut!? Das würde auf den ersten Blick die Bastelei mit dem Shunt aus der China-Lieferung ersparen. Hat jemand zufällig auch ein EBL 99 und nutzt den internen Shunt? Leider stehen keine weiteren Angaben zum Shunt in der Anleitung. Wer weiß was dazu? Grüße Thorsten
Hallo Thorsten, der Shunt geht ja auf Block3 - Pin 1+4 aus den EBL 99 heraus und geht bei mir direkt auf ein Spuleninstrument (oben am Display), was bei mir den Stromverbrauch bzw. den Ladestrom in A anzeigt. Wenn du diesen Shunt oben vor dem Display abgreifst, kannst du daneben dein BA-Computer anschließen. Hallo Gerd, du warst schneller! Danke für deine Unterstützung. Ich habe mir gerade den Anschluss am EBL angeschaut und auch das Bedientableau über der Tür demontiert. Der Shunt ist, wie du auch schreibst, schon angeschlossen. :zustimm: Jetzt muss ich nur mal schauen wo ich die 12V-Spannungsversorgung abgreifen kann. Hast du das gerade im Kopf!? Habe den Schaltplan natürlich draußen im Womo liegen lassen. Grüße Thorsten PS: Ich habe gerade Angaben zum Shunt im EBL 99 gefunden: 1 mOhm, 50A max. Also perfekt geeignet für das Projekt LowCost-BC
Hallo Thorsten, die 12 V kannst du am Bedientableau ebenfalls abnehmen. Sie kommen vom Block3 Pin11 = + Wohnraumbatterie, Pin8 = + Starterbatterie, Pin2 = - Wohnraumbatterie und führen auch alle zum Bedientableau (dort kannst du ja auch die Spannung (V) von Wohn- und Startbatterie zu messen). Hallo Gerd, danke für deine Unterstützung. Habe mir gerade die Beschreibung meines Bedienteils bei Schaudt heruntergeladen, da sind die Anschlüsse auch nochmal beschzeichnet. Na dann kann der BC ja kommen. :-) Aber ich befürchte ich muss mich noch ein paar Tage gedulden. Vorfreude ist aber natürlich die schönste Freude. :zustimm: Grüße Thorsten
Na, dann lass uns wissen, wie gut das alles funktioniert, vielleicht baue ich dann alles nach ... :lol:
Hi, weiter vorn hatte ich schon mal beschrieben das es mit dem internen Shunt des EBL nicht geht. Der Shunt des EBL ist in der Plus-Leitung, der billig BC TF01N funktioniert aber nur mit einem Shunt in der Minus-Leitung. Ich habe das auch ausprobiert. Gruß Uwe Moin Uwe, na prima ..... :roll: Damit bereitest du mir aber gerade keine Freude. :? Kennst du eine alternative? Grüße Thorsten Nachdem ich Post aus China erhalten habe, habe ich gestern mal ein wenig gebastelt. Der da Link zum eBay Artikel kommt mit einem Shunt, der sich ideal und platzsparend an eine Standardpolklemme --> Link schrauben lässt. Misst recht genau, mit dem (günstigen) Multimeter habe ich bei Belastung mit einer 60W Halogenbirne -0,1V und -300mA Abweichung, was sicher auch an den Mess-Strippen liegt. Den Peukert-Faktor darf man sich zwar dazu denken, dennoch erlaubt das Teil eine ausreichende Einschätzung der entnommenen Ladung. Läd man mehrfach nur teilweise nach, ist das Teil unbrauchbar, da der Wirkungsgrad unberücksichtigt bleibt. Erreicht man jedoch regelmäßig die Vollladung kann man damit leben. Den perfekten Einbauort habe ich noch nicht gefunden, jetzt muß sich das Teil erst mal mit doppelseitigen Klebebaud auf der Abdeckung der Sitzkonsole befestigt beweisen.
So sehe ich das auch. Aber ein Batteriecomputer sollte schon mehr Informationen liefern. Letztendlich liefert hier ein einfaches Voltmeter mindestens genau so gut Schätzvermutungen. Für eine nebulöse Schätzung durch den o.g. Computer sehe ich allerdings genau so wenig Aussagepotential wie bei nem einfachen Voltmeter im Board-Panel. Hier fehlen gleich alle 2 entscheidungsrelevanten Kriterien für eine verlässliche Voraussage, die von einem "Computer" in speziell diesem Fall verlangt wird: - Der Peukert Effekt - Ein messfähiger Shunt für ALLE Stromflüsse. Gibt es übrigens (mit Outsourcing direkt am Minuspol), bescheiden "Batteriesensor" genannt und millionenfach seit 2009 in entsprechenden Kfz installiert (Hella ibs). Und definitiv kann da kein Hobbycomputer von V....tron etc mithalten. Die sind zwar angesichts kleiner Stückzahlen teuer, aber statistisch seriöse Loggerwerte sind nicht möglich, und wenn doch, gibt es keine vom Computer fortgeführte und errechnete "Peukert Variante". "Batteriecomputer" ist wohl nur ein hochgekünzelter Begriff, der primäre Leistungsdaten unvollkommen und "schätzeisenmässig" erfasst und die sekundären Daten der Interpretation des Benutzers überlässt. Dieser ist dann genauso clever, wie vor der Anschaffung einer solchen Alternative. Bitte steinigt mich nicht. Aber kauft Euch lieber einen Kasten Bier, spart zusätzlich die Arbeitszeit für die Installation und beobachtet währenddessen lieber euer Bedienpanel eben bei nem Bierchen. Ich kenn mich nicht so wirklich mit den Elektroinstallationsvorschriften aus. Aber Nichteinhaltung europäischer Installationsvorschriften sowie Temperatur- oder Kurzschlusssicherheit könnte im neg. Idealfall und dann noch bei Eigeninstallation zur Verweigerung von Versicherungsleistungen im Schadensfall führen. Bitte bewertet diesen Beitrag nicht negativ. Er ist ehrlich und mit den besten Wünschen für Diejenigen gedacht, die noch unschlüssig sind. Felix52 :) - Moin, kann mir bitte jemand die Maße der Anschlüsse am Shunt angeben? Mich würden besonders der Innen und AußenAbstand der äußeren Anschlüsse (P- u. B-) interessieren. Vielen Dank. Grüße Thorsten Hallo Thorsten, von welchem BC sprechen wir? Hi, danke für den Hinweis das ich eine wichtige Angabe vergessen habe. :-) Ich meine diesen Shunt: --> Link Grüße Thorsten Ralf, ich kenne dein Bild von der vorigen Seite, aber leider sind dort keine Maßangaben.  |
