Jugend? Danke für das Kompliment! :ja: Kennt ihr meine selbst entwickelten elektronischen Zigaretten. Zigarren und Pfeifen? --> Link (Solltet ihr auf HD und Vollbild gehen.) Die "geschäftlichen" Entwicklungen habe ich nicht gezeigt, und zeige sie auch nicht. Meist auch nur "langweilige" Auftragsentwicklung. Da brauche ich die "lustigen" Dinge zum Ausgleich. Hallo, interessante Sachen bei im Video nur was hat es auf sich mit dem Calvados und der E-Zigarre? Also Raidy Wirklich schöne Teile dabei :ja: den Calvados geniesse ich, als dann und wann mal Raucher , doch leiber mit ner guten Cuban Zigarre am Kaminfeuer. Auf genussvolle noch Winterabende. Es Schneit schon wieder . Rudolf Hallo Mr. Düsentrieb, ich sag`s doch, was hat/kann er nicht. :gruebel: Jetzt nur noch ein kleine Bitte (so über`s Wochenende): Setz Dich doch mal kurz hin und entwickle mal eine WoMo- Batterie , mit 5000 Zyklen bei 90% Entladung und bezahlbarem Preis. Nicht zu schwer und mit dem normalen/üblichen Ladeequipment zu laden. (Ich wäre kaum verwundert, würde er am Montag vor dem Patentamt stehen.) Hallo Herrr D. Düsentrieb alias raidy, neben deinen elektronischen Schmankerln die ja von höchster Originalität und Vielfalt sind ,würde mich interessieren wie du die mechanischen Komponenten die sich sehr professionel ansehen herstellst. Ich glaube nicht das man das alles im Kleinteilehandel bestellen kann. :wink: Bist du im eigenen Haus maschinell so perfekt ausgerüstet oder hast extern in einer (deiner ex) Fa. die Möglichkeit zu drehen,fräßen biegen ,bohren , beschichten ,lakieren usw. ? Ich beneide dich um deine Fähigkeiten und die Möglichkeiten sich so richtig "auszubasteln" wobei "basteln" nicht abwertend gemeint ist. grüße schulze

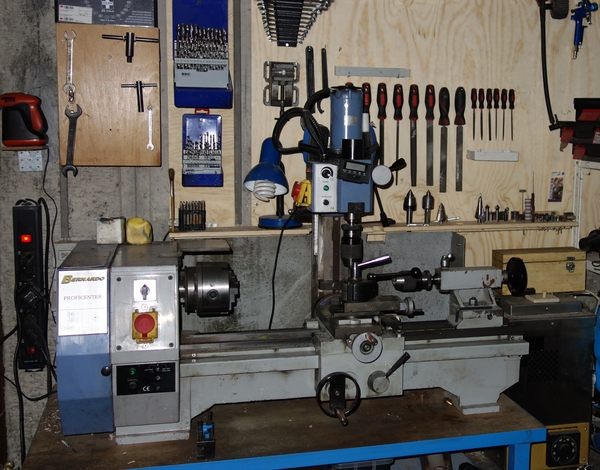

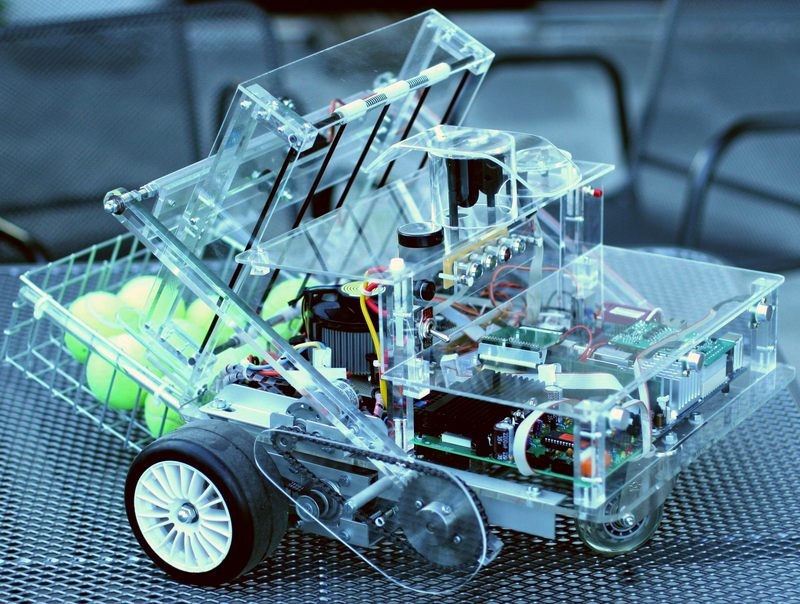

Sagen wir mal so: Ich bin gut ausgestattet. Neben einer mechanischen Werkstatt habe ich auch noch eine sehr gut ausgerüstete Elektronikwerkstatt und eine "Chemieecke" Nachdem ich die letzten 20 Jahre mit meiner Firma beruflich extrem Softwarelastig war, freue ich mich jetzt auch wieder an der Feinmechanik und Prozessortechnik.  (Die hat schon sehr viel mitgemacht. Ich denke ich leiste mir bald eine neue....) Übrigens sehr lustig: Den Daniel Düsentrieb habe ich schon vor langer Zeit als Spitzname bekommen. :lach: Hier mal etwas komplexeres:  Im Rahmen einer Studienarbeit eines Studenten in meiner Firma habe ich diesen Roboter gebaut.

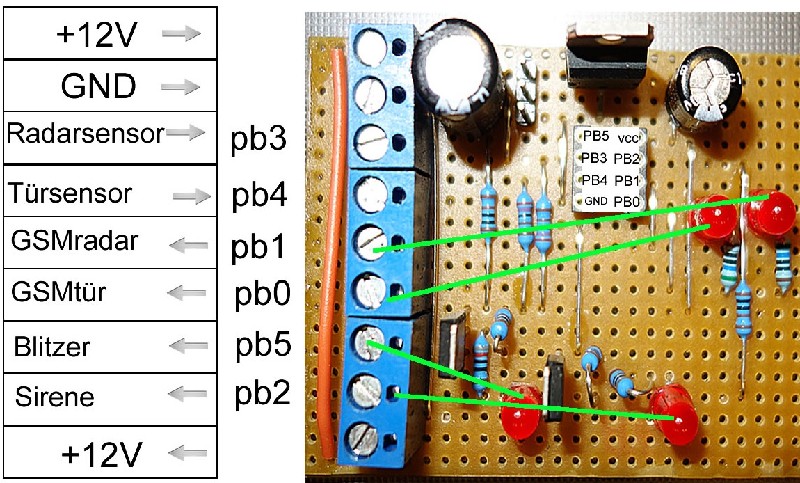

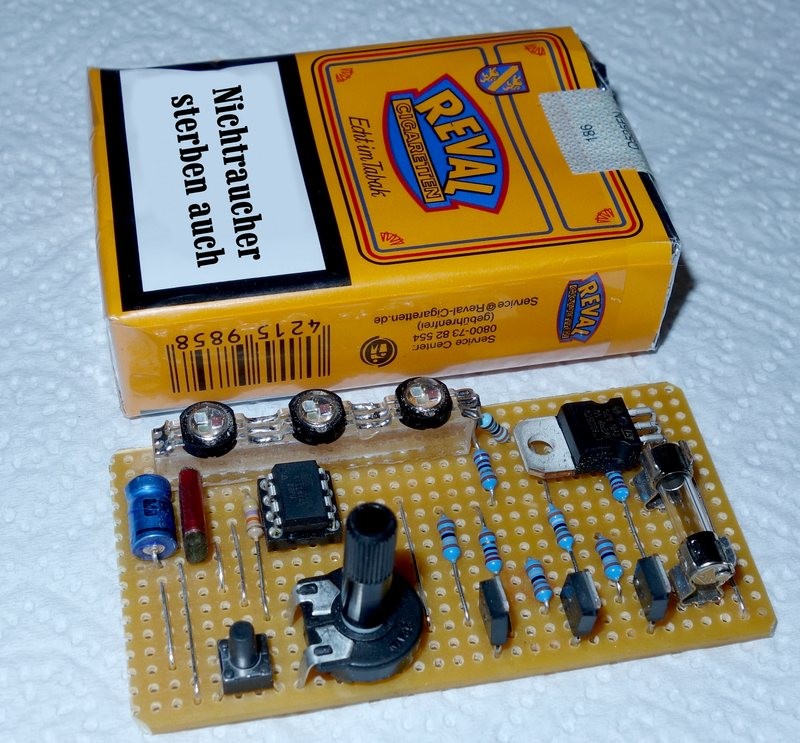

= LiFePo. Gibt es schon :) Rossi Kleines Ratespiel, was ist (wird) das? :?  Hallo, :tach: ich glaube das wird so ne LED-Ambilight-Licht-Leuchten-Lampe. :D  Karlo Ich denke entweder nen Potenzverstärker :D ...oder nen neues Raucheruntensil...verstellbar??!!!! Hi, ich glaube auch, dass wird ein Ambilight, kleiner Atmel der die PWM für die jeweilige Farbe erzeugt, ein Taster zur Kanal( Farb) auswahl und ein Poti für den Duty-Cycle. Michael Wow, ihr seid Klasse. 1) Ja es ist auch ein Ambilight. Mit dem Poti kann man die Helligkeit einstellen, mit dem Taster verschiedene Lichtprogramme auswählen. 2) Aber es ist auch ein Fernsehsimulator mit richtig Helligkeit. Wobei er nicht nur so rumflackert, sondern dem Geschehen eines Fernsehers sehr nahe kommt, da er eben alle Farben kann. 3) Meldet der Radarsensor eine Person in der Nähe des WoMos (2m) , geht der Fernsehsimulator sofort an. 4) Meldet die Alarmanlage einen Einbruch, dann gehen die LEDs auf volle Power fürs Alarmblinken. Es sind 3RGB LED drin mit 3Watt, jedoch betreibe ich es insgesamt nur mit 3W. So leben die LEDs ewig, da sie nur mit 1Watt betrieben werden. Nur im Fernsehbetrieb blitzt auch mal die volle Helligkeit für ein paar ms auf. Wow, ihr ward wirklich gut. Vor allen mit dem AVR, staun. :eek: Es ist ein ATTiny25. Kompliment. Ruhestrom inkl. Radarsensor sollte unter 10mA möglich sein. Die Platine braucht im Ruhezustand nur ca. 2mA. Mr. raidy, Sir ... vielleicht bin ich der erste, aber ich möchte so ein Teil bestellen bei Dir. Bei KN kommt Adresse und Tel.-Nummer für Absprache der Bankverbindung .... PS: Hatte zuerst gedacht, es sei ein ... wie heißt so'n Ding? Der Einbrecher kommt ins Auto, er dürfte auch Raucher sein, greift die Packung Zigaretten und erhält als 'Dankeschön' einen Stromschlag, der ihn für ein paar Stunden ins Nirvana schickt ...... Klasse das Teil, wenn Du in Serie gehst, hier schon meine Bestellung. :daumen2: Was wollt Ihr denn.... Serienfertigung, Serienfertigung. Cool Raidy, Hätte ich auch gerne:-)) Kann man das auch selbst zusammenlöten, wenn du die Stückliste und was man so noch dazu benötigt zur Verfügung stellst? Danke Andreas Ich kann nicht löten :cry: Stelle mich aber schon in der Schlange zum Kauf des fertigen Objekts an... :razz: Mit "grenzenloser" Bewunderung Mischa Nur für den Fall, dass Raidy nicht die Serienfertigung starten will, einfach bei e-bay den Suchbegriff TV Simulator eingeben (Natürlich muss man sich dann mit bescheidenerer Technik zufrieden geben, dürfte aber auch ihren Zweck erfüllen.) Z.B. Link zum eBay Artikel Ob es Sinn macht, den Simulator über einen Detektor steuern zu lassen? Ich schätze, es macht eher Sinn das Gerät durchlaufen zu lassen, so dass das Wohnmobil schon von weitem als von wachen Insassen bewohnt erscheint. Noch mal ne Frage dazu. Ist es nicht auch noch wichtig zum TV Simulator Audio mit abzuspielen? Das mit dem Ton stell ich mir allerdings nicht so einfach vor. Genau daran dachte ich bei meiner Bemerkung zum Thema "Radardetektor" auch. Von weitem gesehen spielt der Ton keine Rolle. Wenn sich das Ding aber erst einschaltet wenn jemand nahe heran kommt wird er sich eventuell schon über den fehlenden Ton wundern. Kann ich mich auch in die Bestell-Liste eintragen? @mischa1...im sommer startet beim ersten Brüllwürfel-Treffen Deutschlands...ist zugleich das größte treffen Deutschlandweit :wink: einen Löt-Kurs....das bekommen wir schon hin... :ja: :roll: das wäre eine Möglichkeit- aaaaber dann müsste ich auch verstehen, was ich da an mysteriösen Teilen zusammenschustern soll :? Mischa net schustern...dann würden wir ja in china in der solar-Panel-Produktion schufften man kann ja auch klein anfangen...haben wir alle mal...klein ist das stichwort...die meisten haben einen viel zu großen Lötkolben für diese Zwecke...da geht es schon los. --> Link kann man so machen oder mit ätzen... aber ich finde so zum lernen gar nicht mal so schlecht so aber genug ...das ist Raidys fred der heckt bestimmt schon wieder was nettes aus :ja: ...oder ist schon in der serienproduktion vertieft. Ui, viel Interesse, viele Fragen 8) Hier ein paar Antworten: 1) Solche Teile kann man auch kaufen. Aber sie taugen wenig. Sie arbeiten fast alle nur mit einfachen weißen und blauen LEDs und sehen nicht so richtig echt aus. Aber es gibt sie zu kaufen: Link zum eBay Artikel und Link zum eBay Artikel . Leider sind sie auch noch zu dunkel. 2) Nachbauen? Im Prinzip ja, das Schaltbild wäre kein Geheimnis. Aber: Da ist ein kleiner Mikroprozessor für 1€ drauf, den müsste man erst noch programmieren. Und dafür braucht man dann noch ein Programmieradapter und etwas Wissen. 3) Dies ist "nur" der Lichtsimulator. Er kann selbstständig laufen oder von außen getriggert werden. Z.B. mit einem Helligkeitssensor, einem Radarsensor, einem Bewegungsmelder oder einer weiteren Elektronik. 4) Ton: Eigentlich plane ich sogar, dass eine Sprachaufzeichnung einen Streit im WoMo simuliert und wenn man noch näher ans WoMo tritt, sogar ein Hund bellt. Also: Person kommt auf 2m an WoMo: TV-Simulator Person kommt sehr nahe: TV-Simulator, Streitgespräch und Hundeknurren. Person kommt in Auto: smsalarm, und und ***illegal***, mir sch***egal 800.000 Scoville :lach: 5) Nebenbei ist es auch noch ein steuerbares Grundlicht in mehren Farben als Fernsehhintergrundbeleuchtung. Aber eigentlich habe ich mal wieder zu viele Baustellen auf einmal. hmm das teil müsste dann noch mit Gesichtserkennung funzen...oder wie willst du das machen das dein Mobil dich erkennt?...und nicht für eine Verwaltungs-Vollzugs-Beamtin (politäääähsssee) hält. Am besten wäre noch gleich weidezaunstrom auf die scheibenwischer geben...sollte sich sowas nähern. :D Die Ledbox ist fertig  (Im Bild: Programm "TV-Simulator") Sie hat jetzt 11 verschiedene Programme. - mehre Farben jeweils dimmerbar (weiß, rot , grün, blau, gelb,türkis, lila) - TV-Simulation in Helligkeit, Farbintensität und "Nervosität" einstellbar - Disco-Lichtorgel (man weiß ja nie) - Stroboskop Die Disco-Lichtorgel kommt echt lustig, das Stroboskop ganz schön hell. Aber hier kann ich ja auch tricksen, da die LED zu 99% aus ist, bekommt sie die 5ms eben "voll eins auf die Kappe" (LED Imax-Impuls) Das ganze in ein Stück Buchenbrennholz - aus dem Stück heraus gefräst, geschliffen, lackiert.  Etwa so groß wie eine Schachtel Zigaretten. Besonders tricksy: Ich habe auf den Taster verzichtet. Die Programme kann man über den Poti einstellen. Ein Anschlag ganz nach rechts und er spielt alle Programme jeweils 5 Sekunden durch. Ist das gewünschte Programm dabei, dann einfach zurückdrehen und Helligkeit einstellen. Mit dem Einschalten kommt automatisch immer die TV-Simulation. Theoretisch könnten die LED 9W, ich betreibe sie jedoch nur mit max. 5Watt, da dies schon sauhell ist. Man kann die Box auch locker als Lese- oder Fernsehlicht verwenden. Oder das Romatiklicht für schöne Stunden....... Und wieder ist ein Projekt fertig. :ja: Gefällt sie euch? :oops: Grüßle Raidy

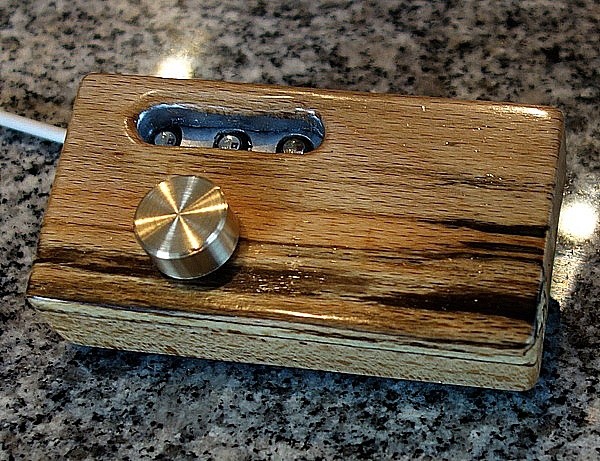

Und ob!!! würde ich sogar Geld dafür ausgeben, vor allem, weil ich mit einer gekauften Lichtleiste als TV-Hintergrundlicht gar nicht zufrieden bin, zu dunkel. Kann mir gut vorstellen, dass du im früheren Leben ein erfolgreicher Unternehmer warst :D Ich will sowas bitte in Nußbaum... Geht auch Ratenzahlung? :eek: Echt toll raidy :ja: Felix52 :) Ich steh doch schon seit 24.3. in der Käuferschlange - was soll ich noch sagen, großer Meister? :lol: Mischa Leider bekommt man das Licht kaum gefilmt, da sich die Helligkeit der Kamera immer sofort nachregelt. Dennoch mal ein Helligkeits-Vergleich zu einer Kerze. Wie man sieht, die Kerze hat nichts zu melden. :lach: Brüllwürfel und LED-Box spielen Disco: --> Link :lol: Also für eine Fernsehsimulation, Fernsehhintergrundlicht,.... reicht die Helligkeit locker. raidy, schreibst du uns noch bitte auf, was man alles dazu braucht und wie es verkabelt wird? Dann wage ich mich an den Nachbau - deine Genehmigung vorausgesetzt Klar würde ich auch gern auf fertig gebaut zurückgreifen:-))
Wie schon geschrieben brauchst du dann ja auch noch einen speziellen Programmer um dem MP zu brennen. Willst du dir das wirklich antun? Nee, danke für deine Antwort. Ich habe verstanden:-)) LG Andreas Hallo Georg, ein tolles Ding ... und dann noch "Biko" von Peter Gabriel! Alle Achtung, Ottomar
Hallo Georg, Dein Thread ist Inspiration. Dafür schon mal vielen Dank ! :) Im zitierten speziellen Fall inspiriert er mich zu folgender Lösung: Da bei uns ein Luft/Luft-Wärmetauscher seinen Dienst tun wird, kann ich den "Raidy-Verdunster" :D vor dem Wärmetauscher in den Abluftkreis einbauen und kühle so die Zuluft ohne zusätzliche Feuchtigkeit in's WoMo zu befördern. Der Wärmetauscher ist ein Kreuzstrom-Wärmetauscher aus Plastik, wie er im "Bayernlüfter" (--> Link) verbaut ist. Dazu soll noch ein Peltierelement kommen, mit dem ich die Zuluft im Sommer kühlen (und wichtiger: entfeuchten) und im Winter anwärmen kann. Die Steuerung des Peltiers macht mir noch etwas Kopfzerbrechen, weil ich noch nicht genau weiß, wie ich das umsetzen soll, aber ich dachte an folgendes: Messung von Innen(Ti)- und Außentemperatur(Ta) und den Temperaturen der beiden Peltierseiten (zur Ermittlung der Temperatur an der warmen Seite des Peltierelements (Twarm); Schaltbedingungen: ?T=Ti-Ta >10° und Twarm<60°; wenn Ti<Ta wird das Peltier umgepolt, so dass es die Zuluft heizt. Oder ausformuliert: wenn die Temperaturdifferenz zwischen Innen- und Außentemperatur größer als 10° ist und so lange die Temperatur der warmen Seite des Peltierelement unter 60° liegt, fließt Strom, bei warmen Temperaturen in Normalrichtung so dass der Zuluftstrom gekühlt wird, bei kalten Temperaturen in umgekehrter Richtung, so dass dieser erwärmt wird. An der kalten Seite des Peltiers kondensiert damit die höhere Luftfeuchte der Außenluft und wird abgeführt. Mit einem Verbrauch von schätzungsweise 60Ah und 5L Wasser am Tag, sollte ich so im Sommer die Zuluft um 5 Grad kühlen und wichtiger noch, etwas trocknen können und im Winter -dann natürlich ohne Wasserverbrauch- dafür sorgen können, dass mir der Wärmetauscher nicht vereist. Hallo Rüdiger, Der Wirkungsgrad von Peltier-Elementen ist leider grauenhaft schlecht. So wie das Klima sich gerade zeigt, brauche ich voerst nicht an eine Kühlung denken. :? Projekt Alarm V2 Mit den käuflichen Alarmanlagen bin ich nicht so ganz glücklich, weil ich da gerne etwas andere Wege gehen will. Also baue ich mir eine eigene. Teilweise bin ich schon fertig. Wenn ich gaz fertig bin, stelle ich hier mal einen eigenen Thread ein. Folgendes funktioniert schon: GPS-Ortung: Basis für die GSM/GPS Kommunikation ist ein KT310 Link zum eBay Artikel Ich kann mittels normalem Handy (nur GSM) die aktuelle Position des WoMo ermitteln, ein Signal zur Motorabschaltung senden (wenn <10km/h wird abgeschaltet), ein Signal für die truma senden und auf Wunschtemperatur zu gehen. Mittels smartphone oder PC geht es auch von jedem Ort der Welt (natürlich speziell abgesichert, dass nur ich reinkomme) Der Prototyp der Oberfläche sieht so aus, wird aber noch schicker werden:  Ein Klick auf die gewünschte Funktion und die Aktion wird eingeleitet. Vom Webserver aus wird die Aktion wiederholt, falls das GSM/GPS-Teil nicht innerhalb 1 Minute antwortet. Dies ist wichtig, weil SMS nicht als 100% gesicherter Versand definiert ist. Mit dem smartphone ist es natürlich richtig chic, weil man die Position sofort in google-maps sehen kann. Motorabschaltung und truma-Koppelung steht noch aus, ist aber nur Fleißarbeit. Hat man gar keinen Empfang, kann man auch eine Ortung via email anfordern und erhält als email einen google-Link mit der aktuellen Position zurück. Hierzu muss man allerdings etwas mit php oder perl umgehen können. Alarm: Hier gehe ich etwas andere Wege und kontrolliere u.a. auch mittels Microwellen-Radarsensor in zwei Stufen. 0-1m außerhalb des WoMos gilt als Warnstufe 1: Fernsehsimulator und Ton geht an. Im WoMo wird sofort ein GSM-Alarm ausgelöst. Erst 10 Sekunden später startet der "normale" Alarm. Radar-Sensoren sind extrem unempfindlich gegen Fehlalarme im Vergleich zu Infrarot- oder Ultraschallsensoren. LRAD (Long Range Acoustic Device) LRAD ist eine Art Schallkanaone die derart laut ist, dass man es einfach nicht aushalten kann. Ihr habt vermutlich mal davon gehört, als man in Somalia im Meer ein paar Piraten damit verscheuchte Link zum eBay Artikel Und natürlich hat mich das gejuckt. Also habe ich es habe heute mal in der Werkstatt aufgebaut und versucht. 2500Hz mit ca. 130-150 db (Messgerät nicht genau genug). Das Ergebnis war schockierend. Schon nach ca. 1 Sekunde ist es mir richtig schlecht geworden und ich habe es sofort ausgeschaltet. Bei diesem Lärm ist es ohne guten Gehörschutz unmöglich irgend etwas zu tun. Es schmerzt einfach nur unglaublich und schlägt einem in die Flucht. Dass es aber so schlimm wirkt, hätte ich nicht gedacht. Da der extreme Lärm nur innen ist, wird die Umgebung "etwas" geschont. In jedem Fall aber müssen unbedingt Maßnahmen getroffen werden, dass dieses Teil niemals während der Fahrt angehen kann, denn das wäre echt gefährlich. Ob ich es einbaue? Weiß ich nicht und sage ich nicht. :lach: Alle Systeme sind durch eine eigene Minibatterie gepuffert und so verbaut, dass man unmöglich innerhalb kurzer Zeit dran kommt. Und sehr gut versteckt.:ja: Da sind ja ein paar nette Features dabei und es fehlt fast nur die automatische Rundum-Selbstschussanlage auf dem Dach bei unautorisierter Annäherung :D Mit großem Interesse verfolge ich das Projekt Alarm V2. Der Link ist sehr interessant und cool finde ich Motorabschaltung. Viel Erfolg beim programmieren. Christopher

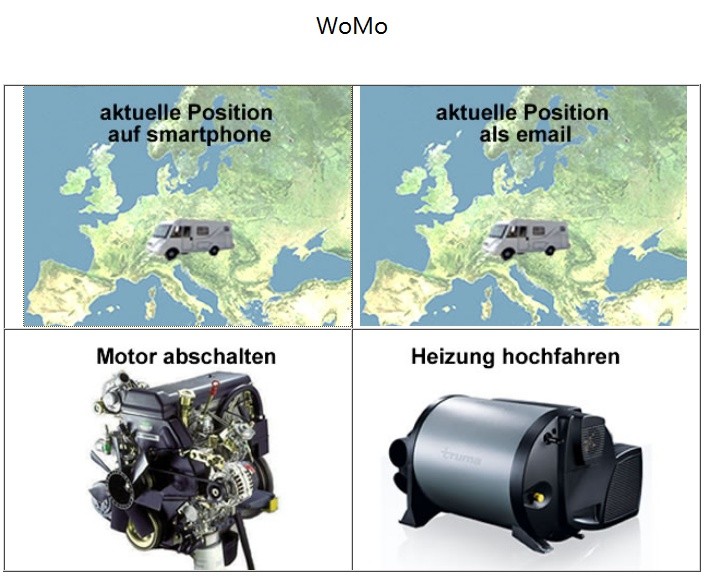

dito!!! Wenn es euch interessiert, dann werde ich es gelegentlich mal genauer beschreiben. Die meiste Arbeit nimmt einem das KT310 ja schon ab. Beispiel: Ich Sende: Wxxxxxx,000 (xxxxxx=Passwort, 000 ist der Befehl) als sms an das KT310 und es sendet mir als sms die Koordinaten zurück. Eleganter: Wxxxxxx,100 und es sendet mit einen fertigen google-earth Link als sms, welche man mit einem smartphone direkt öffnen kann. Dann sieht man auf ca. 10m genau, wo das WoMo gerade ist. Beispiel 2: Ich sende Wxxxxxx,20,3,1 an das KT310 und es schaltet Ausgang 3 ein. So kann man mittels eines Relais z.B. die Heizung hochfahren oder den Motor ausschalten. Es stehen 5 Ausgänge zur Verfügung. Beispiel 3: ich sende einmalig Wxxxxxx,003,1,1,017688888888 an das KT310. Ab jetzt wird sofort eine SMS an die obige Nummer gesendet, wenn Eingangskontakt 1 geschlossen wird (=Türe, Alarmanlage....) Natürlich geht auch noch sehr viel anders, wie Bewegungsalarm, GeoFence.......... Die SMS kann man sich als Vorlage hinterlegen z.B. unter Truma-AN Die Webanbindung in wenigen Worten: Es gibt viele sms-Anbieter, bei denen man sms mittels API direkt versenden kann. Ganz ohne Werbung und als seriöse Annieter mit höchster Verfügbarkeit kostet eine sms dann halt 5-7Cent. Es gibt viele verschiedene API-Schnittstellen, die einfachste ist die direkte http-api. Dann bräuchte man vom Browser aus nur: http-Doppelpunkt-Slash-Slash gateway.smsprovider.de/?u=Benutzer&p=passwort&to=0176888888888&text="W155555,100"&type="basicsms"&from="0151222222222"" abschicken und das smartphone 015122222222 bekommt einen google-Link. Manche sms-Provider bieten auch an, dass from eine email-adresse ist. Dann bekommt man die Antwort via email. Wer nun eine eigene Homepage hat, braucht nur die entsprechenden Links hinterlegen UND gegen den Zugriff Unbefugter schützen. Genau so einfach kann man diesen Link dann auch in php, perl oder direkt in ein Linux-Shellscript verpacken. Wer sich die Entwicklung unter android antun will, könnte dafür auch ein app schreiben. Aber auf dem eigenen Webserver kann man es halt von jedem Browser der Welt (oder seinem smartphone) aufrufen, was ich besser finde. Auch könnte man Alarmsensoren direkt am KT310 anschließen, wie z.B. Türkontakte, IR-Sensoren, etc. aber ich werde es anders machen. Denn ich will nicht, dass ich alle Minute eine sms bekomme, wenn die das im WoMo rumbtoben. zudem will ich ja auch noch ein paar "Spezialitäten" verbauen. Deshalb wird das KT310 in meinem Fall von einem kleinen MP angesteuert, welches die Alarmkontrolle und die "Disziplinierungsmaßnahmen" :lach: übernimmt. So, das mal als erste für den Überblick. Georg Hört sich schon mal sehr vielversprechend an. Viel spass und erfolg bei deinen weiteren plänen. So, die Alarmplatine ist fertig, uff.  Sie steuert die ganzen Alarmsensoren, den sms-Versand an das KT310, die "Düsenjägerturbine" mit 130db und ein extrem helles Blitzlicht. Stromverbrauch ohne Alarm nur wenige mA. Morgen wird sie eingebaut und dann ist die Alarmanlage betriebsbereit. Dann folgt noch die Analogplatine. Diese steuert die truma-Heizung via Smartphone und sendet Frostwarnung und niedrige Batteriespannung an dieses und kann die Zündung blockieren. Aber jetzt ist erst mal Pause angesagt, denn Sonntag geht es ein paar Tage fort. Das orange "Band" links ist zum spannen der eingeklemmten Kabel. Das geht ja schnell vorwärts. Danke für die ausführliche Beschreibung. Die paar Cent für die SMS sind auch ok, wenn, wie du beschrieben hast, ja nicht alle paar Minuten eine SMS bekommst. Was benutzt du für ein Anbieter für die SMS? Prepaid? |
