phili hat geschrieben:Hallo raidy, Ich habs auch so gemacht, ohne Vorrangschaltung, dafür aber mit ZWEI Steckdosen :-)

Angeber :lach:
Die Vorrangschaltung macht Sinn, wenn man den Wandler öfters benutzt und alle Steckdosen verfügbar haben will, was bei mir ja nicht der Fall ist.
Der Sicherungsautomat ist jetzt auch drin. Die Post kam heute erste gegen 17:30 Uhr, da es eine junge Urlaubsvertretung ist, die sich noch schwer tut.
Nur mit dem bestellten Kabel habe ich wohl etwas übertrieben. 45mm² sind doch heftig dick :eek: und dürften selbst für einen 3kW-Wandler locker reichen. :mrgreen:
Deine Idee mit dem Automat als Schalter ist echt gut, Funktion + Sicherheit! Die Sicherung im Wandler hilft nicht gegen Kurzschlüsse der Zuführungskabel, dieser Sicherungsschalter aber schon.

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

3KW und 45mm²? Olala :-D Sind hoffentlich nur 10cm lang :-D

schnatterente hat geschrieben:3KW und 45mm²? Olala :-D Sind hoffentlich nur 10cm lang :-D

12V 3000W = 250A. 45mm² bei 30° ~170A zulässig --> Link , wäre für 3Kw tatsächlich etwas zu dünn, für nur 1,5kW eher zu dick. 8)

da hätteste besser 35qmm bestellt, aber 45 sind doch noch händelbar. Bei 95 wird es allerdings ungemütlich :mrgreen:

raidy hat geschrieben:für nur 1,5kW eher zu dick. 8)

Zu dick gibt es nicht, bei 3,5t höchstens zu schwer :lach:

Wir haben 70mm² bei max. 150A Stromfluss anliegen. Geht auch ;D

Habe auf eure Empfehlung auch diesen Sicherungsschalter bestellt. Hoffe, dass die mitbestellten 35 mm2 (20 cm) ausreichend sind. Nespresso hat 1200W.
Aze

azenberg hat geschrieben:Habe auf eure Empfehlung auch diesen Sicherungsschalter bestellt. Hoffe, dass die mitbestellten 35 mm2 (20 cm) ausreichend sind. Nespresso hat 1200W.
Aze

Ja, weil:
1) Es ist ein großer Unterschied, ob man einen WR dauerhaft und lange, oder nur für wenige Minuten betreibt was die Temperatur des Kabels betrifft.
2) Laut oben genannter Tabelle kann man 35mm² bei 30 Grad mit 158A ~ 1900W und bei +50 Grad noch mit 112A ~ 1344W dauerhaft betreiben.
Dein Kabel ist also Wärmetechnisch völlig o.k. . Nur mit der Länge sollte man des Wirkungsgrades wegen nicht übertreiben.

Heute kam ein neues Messgerät für unterwegs, das einen echten Gag verbaut hat:

Es kann DC AC Strom und Spannung, Temperatur mit externem Sensor, Kapazität, Widerstand, Frequenz und hFE messen.
Die Besonderheit 1 ist das es 20A kann und sowohl die 20A wie auch die mA abgesichert sind.
Die wirkliche Besonderheit aber ist es, dass dieses Instrument TRUE RMS kann. Das ist in dieser Preislage verwunderlich.
TRUE RMS= Messen der tatsächlichen effektiven Spannung, auch wenn es kein oder ein sehr unsauberer Sinus ist. Gerade bei getakteten Netzteilen, Wechselrichtern.... misst man sonst oft einen falschen Wert.
Vereinfacht gesagt, es zeigt den wirklichen Durchschnittswert einer Spannung/Stromes an.

Vergleichsmessungen mit einen Profi-Messinstrument haben bestätigt, dass es die TRUE RMS auch tatsächlich kann. Hut ab.

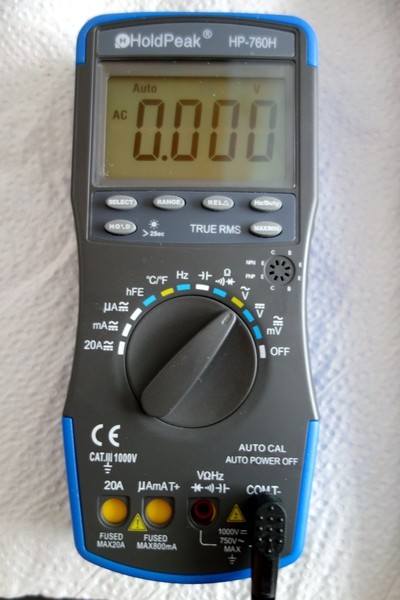

Aber nun zum Gag:
Egal was man einstellt, es sperrt immer die Buchse, die für diese Messung nicht verwendet werden dürfen:
Stelle man also 20A ein, dann ist die mA und die Voltbuchse gesperrt.

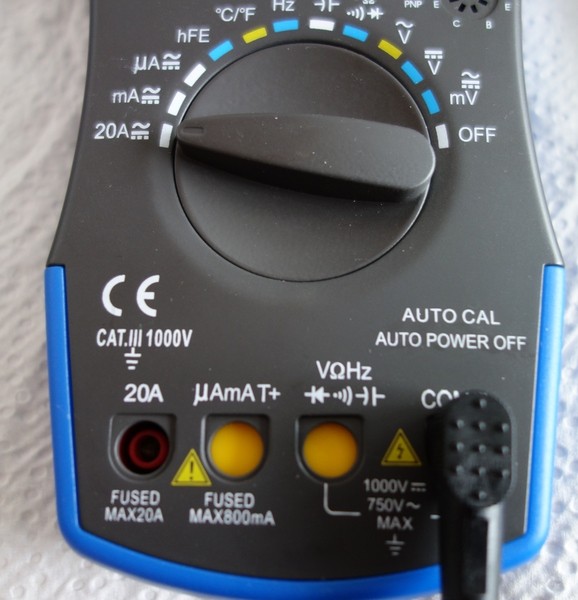

Hier 20A Stellung. Somit kann man nicht mehr die mA-buchse verwenden und erspart sich ein defektes Instrument.

Hut ab, hier hat sich jemand was gedacht. Selbst alten Hasen kann es mal passieren, dass die Stecker noch falsch stecken und man Mist baut.
Für 40€ sicher ein gutes Messinstrument für "normale" Anwendung Link zum eBay Artikel
Messgeräte dieser Klasse sind in der Genauigkeit heute annähernd so gut wie wesentlich teurere. Nur die Verarbeitung ist oft nicht für extremem Alltagseinsatz gedacht.
Ein Manko habe ich schon gefunden: Das Batteriefach geht nur mit einem kleinen Kreuzschlitzschraubendreher auf.

Die Vorrangschaltung macht Sinn, wenn man den Wandler öfters benutzt und alle Steckdosen verfügbar haben will, was bei mir ja nicht der Fall ist.
[/quote]

Ist es richtig, das man diesen WR nicht auf alle Steckdosen schalten kann, also 12V oder 220V?

knutschkugel hat geschrieben: Ist es richtig, das man diesen WR nicht auf alle Steckdosen schalten kann, also 12V oder 220V?

Prinzipiell kann man dies mit jedem WR, indem man einen Netzvorrangschalter installiert. --> Link Es gibt aber auch wenige teure WR, die es schon mit drin haben.

Na dann wollte mein Händler wohl nur den teuren einbauen!
Das er das nicht gewußt hat gehe mal nicht von aus.

Und ich ärgere mich dann mal .......

Raidy, habe ich das richtig interpretiert, dass das Messgerät automatisch den jeweils richtigen Messbereich, z. B. bei Ampere selbst auswählt? Also ob man gerade mA oder A misst?

phili hat geschrieben:Raidy, habe ich das richtig interpretiert, dass das Messgerät automatisch den jeweils richtigen Messbereich, z. B. bei Ampere selbst auswählt? Also ob man gerade mA oder A misst?

Ja, das Instrument stellt sich automatisch auf die anliegende Spannung oder Strom ein. Bei Strömen über 100mA sollte man dann aber in die 20A Buchse stecken.
Bei Volt,mA, Ohm ..... stellt es sich selbst von 0 bis Ende ein. Dies ist sehr praktisch, wenn man die Messgröße gar nicht kennt, dafür dauert die Einstellung ~2 Sekunden bevor es anzeigt.
Kennt man die Größe (also 0-1, 0-10 oder 0-100V), dann kann man sie auch fix einstellen. Dafür ist die Taste Range da.

Das klingt gut und auch wieder ideal für den Nicht-Profi. Preislich kann man da auch nicht meckern. Ist schon auf der Merkliste für nach dem Urlaub. Danke.

PS: genügt das mitgelieferte Equipment?

phili hat geschrieben:Das klingt gut und auch wieder ideal für den Nicht-Profi. Preislich kann man da auch nicht meckern. Ist schon auf der Merkliste für nach dem Urlaub. Danke.
PS: genügt das mitgelieferte Equipment?

ich würde IMMER auch noch mind. 2 Messklemmen dazu bestellen, damit man die Messspitzen nicht immer von Hand halten muss. Im einfachsten Fall Krodilklemmen.

Genauigkeiten "einfacher" Messinstrumente
Sicher kennen viele diesen Satz: "Kauf dir das beste, nur das taugt was". Aber gilt das auch für Messinstrumente?
Die Antwort vorweg: Für normale Messungen stimmt dies nicht. Für gelegentlichen Gebrauch stimmt es auch nicht. Nur wenn man täglich damit arbeitet und unter schwierigen Bedingungen Laborfeste Werte und sehr robuste, langlebige Instrumente will stimmt es.

Hier 3 Messreihen alle mit Instrumenten <100€

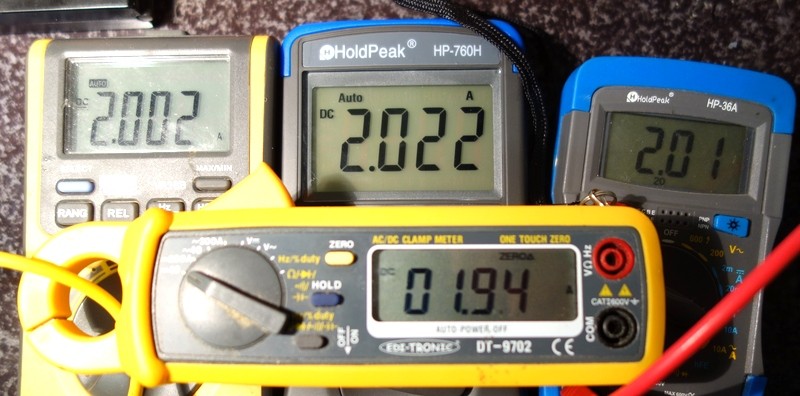

Strommessung:
Es wurde ein Strom von 2A (+/- 0,5%) durch alle 4 Instrumente geleitet.

Alle Multimeter zeigen es auf rund 1% genau an. Nur das ZA hat eine Abweichung von ~3%. Dies ist aber für ZA im Rahmen der Vorgaben.

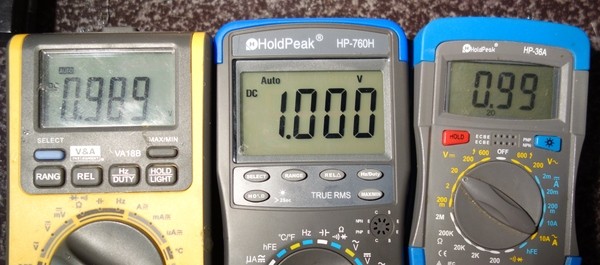

Es wurde eine exakte Referenzspannung von 1,00V von Eichausgang des Oszilloskops angelegt.

Alle Multimeter zeigen dies erstaunlich genau an.

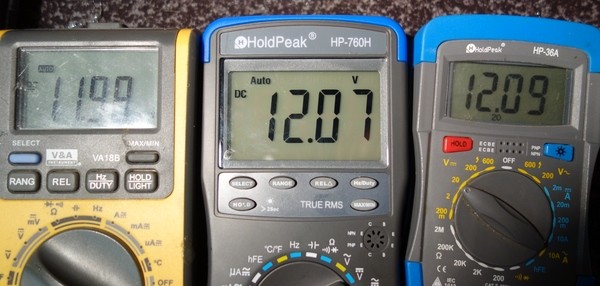

Es wurde eine Spannung von 12V angelegt:

Auch hier ist die Abweichung kleiner 1/10V.

Fazit: Für den normalen Gebrauch sind alle heutigen Messgeräte gut genug. Selbst das rechte für 10€ scheidet recht gut ab. Ihr braucht kein Fluke!
Das mittlere ist übrigens das neue mit RMS. Nur wenn man z.B. Balancer eichen will, sollte man das Beste vom Besten nehmen. aber wer von euch baut schon eigene Balancer und Lademodule?
Fairer Weise muss man aber auch dazu sagen, dass teure Instrumente robuster aufgebaut sind. Im Besonderen was die Qualität der Drehschalter, der Buchsen und der Stoßfestigkeit betrifft.

Raidy

raidy hat geschrieben:Strommessung:
Es wurde ein Strom von 2A (+/- 0,5%) durch alle 4 Instrumente geleitet.
...
Alle Multimeter zeigen es auf rund 1% genau an. Nur das ZA hat eine Abweichung von ~3%. Dies ist aber für ZA im Rahmen der Vorgaben.

Finde ich sogar einen sehr guten Wert. Die ZA gehen prinzipiell schon ungenauer, je nachdem wie der Leiter liegt. Außerdem noch schlechter, wenn der Strom eher niedrig ist.

RK

Halterung für e-pedelec:

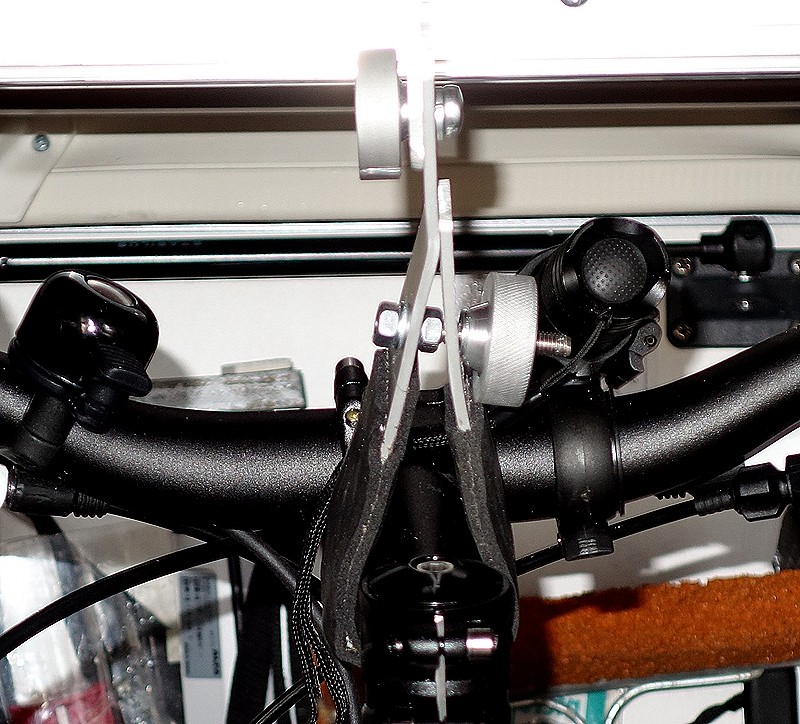

Damit das Fahrrad einen bombenfesten Halt hat, habe ich eine Aluhalterung gebaut. Das Rad wird einfach mit dem Hinterrad zuerst rein geschoben, bis die Lenkstange in die gepolsterte Kralle einfährt. Die Kralle ist oben am Garagendach befestigt. Dann wird diese am Rändelrad festgeschraubt und eigentlich hält schon das ganze Rad.

Der obere Winkel (glattes Rad) musste nur einmal eingestellt und festgezogen werden.

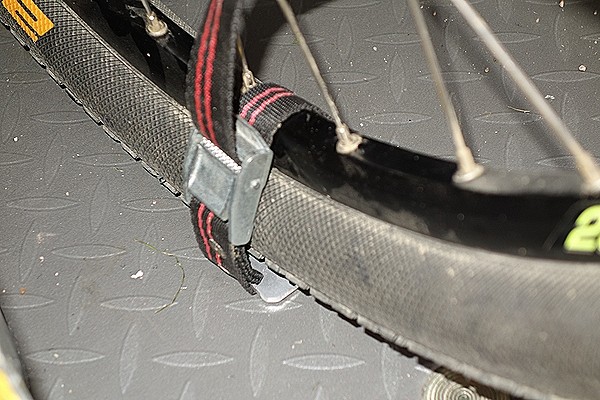

Hinten habe ich eine Aluplatte mit zwei Schrauben auf den Boden geschraubt, durch die ein Spanngurt führt.


Einmal großes Rändelrad schrauben, einmal fest zurren und das Fahrrad hält bombenfest. Beides geht gut von außen zu bedienen :ja: Ich brauche noch nicht einmal den Lenker umdrehen. 8) Ich wollte keine Laufschienen auf dem Garagenboden haben. :?

Das andere E-pedelec (Flyer) befindet sich auf der anderen Seite der Garage. Bessere Bilder folgen noch.

Hallo raidy, du bist mal wieder genial. Hast du ein oder zwei Räder in der Garage? Ach, ich lese gerade, doch zwei. Mein Mann ist nämlich auch gerade am Planen, wie er unsere ebikes besser verstauen kann. Und noch mal danke für die SP-Liste, auch ich lerne viel von dir.

LGElfie

bonjourelfie hat geschrieben:Hallo raidy, du bist mal wieder genial. Hast du ein oder zwei Räder in der Garage? Ach, ich lese gerade, doch zwei. Mein Mann ist nämlich auch gerade am Planen, wie er unsere ebikes besser verstauen kann. Und noch mal danke für die SP-Liste, auch ich lerne viel von dir.
LGElfie

Ich habe ein 29" und ein 26" Flyer in der Garage. Man bekommt sie stressfrei rein und hat noch genug Platz für andere Dinge.
Wenn es um eine Wette ginge, würde ich auch noch ein drittes Pedelec rein benommen. Aber dann würde es sehr unbequem.

So, die Bilder:

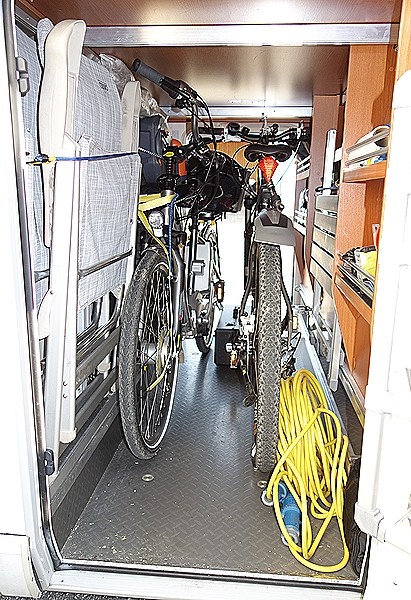

Von dieser Seite kommen die Räder rein. Das Fyler wird vorwärts und mit angeklapptem Lenker mittels zweier Spanngurten gegen die "Außenwand" gedrückt. Dabei legt sich das Rad mit dem Rahmen an den Ersatzreifen an, wo ich einfach einen Schaumstoff dazwischen geklemmt habe.

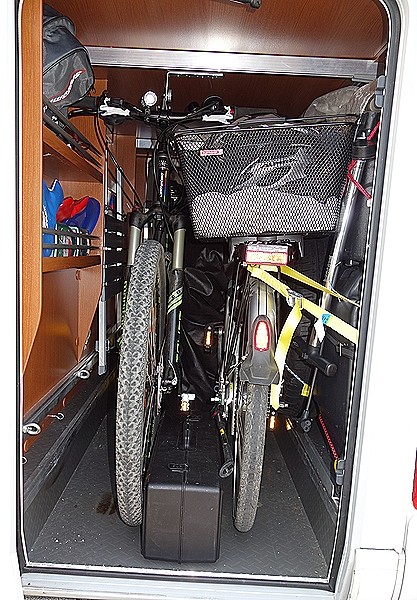

Mein Corratec wird rückwärts eingeschoben ohne dass der Lenker abgeknickt wird und läuft quasi von alleine in die Führung am Lenkkopf rein. Allerdings dürfte es keine 5cm mehr höher sein. So eine 29" Bereifung auf 60er Rahmen ist schon das Maximum an Höhe.

( Das Fyler bekommt noch eine Abstandshalter, damit es nicht gegen den Einkaufskorb drückt.)
Stühle und Tische kann ich raus nehmen, ohne dass die Fahrräder dabei stören. Zwischen die Räder kommen "weiche" Sachen wie Winterschutz Fenster, Sitzauflagen im Plastikbeutel......


Wie man sieht hat es noch gut Platz ein paar Kartons Wein, eine Gasflasche..... :lach: Ihr würdet mir nicht glauben, was alles schon in dieser Garage drin ist. :?

Einmal Pfalz und zurück an Absender

Fragt mich nicht warum, aber der AEG SW 1500 hat den ersten Ausflug nicht überlebt. Nachdem er problemlos den Bosch Akku geladen hat (300Wh) habe ich ihn ausgeschaltet. Beim nächsten Einschalten blieb alles dunkel. Innen sind 6 Sicherungen a 30A, alle sind durch. Da ich ohne Last eingeschaltet habe muss es wohl ein interner Kurzschluss sein. Das war die schlechte Nachricht, nun die gute:
Anruf beim LIDL-Onlineshop: Sie senden mir nochmals einen kompletten neuen und ich kann dann den alten in Ruhe kostenfrei zurück senden.

So ist es halt bei Elektronik - sie stirbt gleich oder nie. :lach:

Was die E-Bikes betrifft: Sie sind nun schon 200km "älter" und machen unendlich Spaß. Die Halterungen haben sich als sehr zuverlässig erwiesen. :ja:

ich habe meinen heute eingebaut, ausprobiert und läuft noch. Versuche es morgen früh gleich noch mal.
Deine Radhalterungen, sind das nur so kleine Plättchen?

franz_99 hat geschrieben:ich habe meinen heute eingebaut, ausprobiert und läuft noch. Versuche es morgen früh gleich noch mal.
Deine Radhalterungen, sind das nur so kleine Plättchen?

Elektronik kann immer mal kaputt gehen, das habe ich selbst schon bei B&O erlebt.
Ja, einfach nur 8cm Alu-Flachschiene 3cm breit, 2 Löcher rein gebohrt, ein Zurrband darunter gelegt und mit 2 Schrauben festgeschraubt. Reicht völlig.

Projekt Kraftwerk:

Heute war Silka-Tag. :lach:

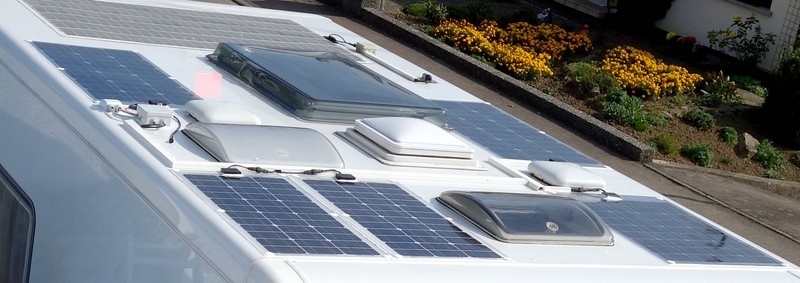

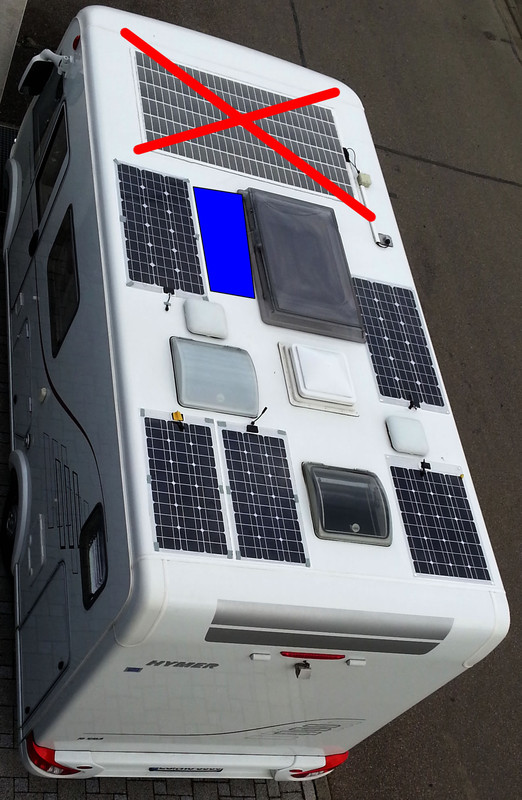

Von oben nach unten, von links nach rechts: 80W + 80W + 2*50W + 60W = 320W
Für das blaue Feld habe ich nochmals eine 20W nachbestellt, dann sind es hinten 340W
Die vorne kommt ja weg, und dafür kommen 3*100W = 300W.
Zusammen also 640Wp :mukkies:
Ich habe mich jetzt doch für direktes Verkleben entschieden um jedes Gramm zu sparen. Das wie erkläre ich später, aber es ging eigentlich leicht.

schaut gut aus, warum machst du das vordere weg?
achso ich hab heute auch geklebt allerdings konventionelle Module für hinten. Will aber noch weiter nach vorne machen. Mein Wechselrichter machte ein leichtes Geräusch, sonst alles gut mit ihm.
Was ist mit Hagel? Hast du es so gelassen?

franz_99 hat geschrieben:schaut gut aus, warum machst du das vordere weg? Was ist mit Hagel? Hast du es so gelassen?

Das vordere hat 130Wp und nachher habe ich 300Wp vorne. Ich habe mich entschieden, den Hagelschaden zu lassen und die Cellulitis mit "Solarcreme" zu behandeln. :lach:

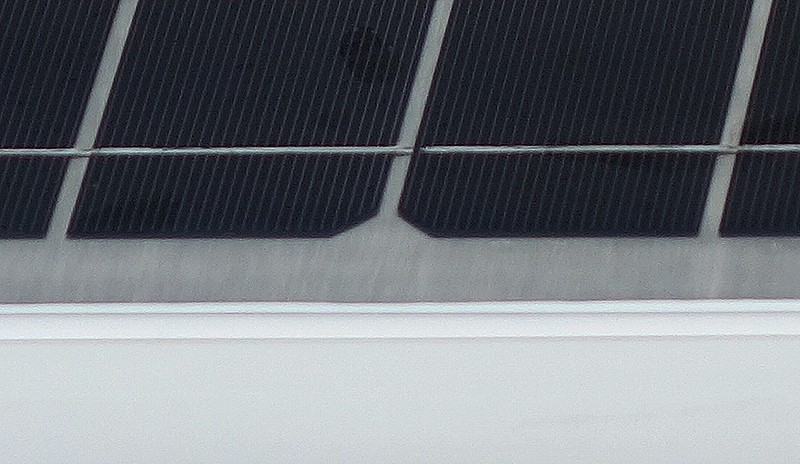

So sehen schöne Sika-Verklebungen aus:

Eigenlob stinkt zwar :oops: , aber für so was habe ich eine ruhige Hand und ein paar Tricks. :ja:

Ganz kurz:
1) Alles mit Spiritus abwaschen.
2) Auf das Modul Isolierband kleben, so dass es noch 3mm Rand außen hat.
3) Modul auflegen und wieder Isolierband um das Module aufs WoMo-Dach kleben, so dass es hier auch 5mm Platz bis zur Modulkante hat.
4) Modul wegnehmen, ein paar Flecken doppelseitiges Klebeband, damit das Modul gut angepresst liegt, bis das Sika später trocken ist.
5) 1cm vom Womo-Klebeband eine Erbsendicke Wurst mit Sika rudum machen. In der Mitte einen 10cm Kreis machen.
6) Panel auflegen, mehrfach leicht links recht schieben, damot das Sika sich gut auf der Unterseite des Panels verteilt.
7) Jetz mit weichem Tuch gut anbdrücken, alle Ränder und die Mitte abfahren.
8) Nochmals etwas Sika zwischen die beiden Klebebänder.
9) Mit dem Finger glattstreifen und Übermengen sofort entfernen.
10) Mit Spüliwasser und Finger eine schöne Oberfläche machen durch ruhiges und gleichmäßige ziehen.
11) Klebeband seitlich nach oben abziehen.
12) Sofort mit Wasser (drucklos) die Spülereste entfernen, indem man einfach das Panel abduscht.
13) Mit Spiritus und einen Lumpen evtl. Flecken abwischen.

raidy hat geschrieben:Heute war Silka-Tag.

Was ist "Silka"??

conny7 hat geschrieben:

raidy hat geschrieben:Heute war Silka-Tag.

Was ist "Silka"??

Sikaflex 521 UV --> Link . Dummerweise sage ich immer Silka statt Sika :? . Eigentlich kein Klebemittel, sondern ein Fugenmittel. Hält aber trotzdem ca. das 100-200 fache dessen, was es hier halten müsste. Das Sika 521 UV ist sehr cremig und gut zu verarbeiten. Allerdings hast du maximal 10 Minuten, dann zieht es schon eine Haut.

:top: :top: :top: Sieht schon mal spitze aus. Zum Glück musst du mit keinem Satellitenschatten kämpfen ;-)

schnatterente hat geschrieben::top: :top: :top: Sieht schon mal spitze aus. Zum Glück musst du mit keinem Satellitenschatten kämpfen ;-)

Danke für das Kompliment. Das mit dem SAT-Schatten stimmt. Übrigens habe ich mich nicht aus finanziellen Gründen für die VuQube entschieden, sondern weil ich gerne im Schatten parke und eh wenig fern sehe. Damals war mir aber noch nicht klar, dass das auch ein Vorteil für die PV-Anlage werden wird.

Für die Ösen in den PV-Modulen habe ich mir gerade schöne weiße Abdeckkappen geholt, die ich morgen noch verkleben werde.
Die Anschlussdosen habe ich übrigens nochmals selbst angedichtet. Gerade hier wird leider oft geschlampert und ich habe es halt vorbeugend gemacht.

Morgen hau ich dann ein Loch ins Dach, yippiejaja.. :eek:

Mit der "breiten Seite" wird´s Loch quadratischer ... :D

Lancelot hat geschrieben:Mit der "breiten Seite" wird´s Loch quadratischer ... :D

Wusstest du dass es Bohrer gibt, die wirklich 4eckige Löcher bohren? --> Link

raidy hat geschrieben:

Lancelot hat geschrieben:Mit der "breiten Seite" wird´s Loch quadratischer ... :D

Wusstest du dass es Bohrer gibt, die wirklich 4eckige Löcher bohren? --> Link

Mensch, was Du so alles weißt :wink: ich bin begeistert und verfolge gerne immer wieder deine genialen Einfälle!
Ganz viel Spaß beim weiteren tüfteln!
Herzliche

Hallo Andrea,
hier kannst du es live sehen. --> Link Ist schon erstaunlich was es so alles gibt. :ja:

Hallo Georg,
Da hast du schon im April so eine wunderbare Anleitung für die Platte (a: für deine Füße b: für meine Küchenplatte) gepostet und nun das: mein herzallerliebster GG hat noch immer nicht zur Säge gegriffen :cry:
Mein Neid begleitet also die Einträge hier im Thread.

raidy hat geschrieben:

Lancelot hat geschrieben:Mit der "breiten Seite" wird´s Loch quadratischer ... :D

Wusstest du dass es Bohrer gibt, die wirklich 4eckige Löcher bohren? --> Link

Das sieht aber eher so aus: --> Link

Engis hat geschrieben:

raidy hat geschrieben:

Lancelot hat geschrieben:Mit der "breiten Seite" wird´s Loch quadratischer ... :D

Wusstest du dass es Bohrer gibt, die wirklich 4eckige Löcher bohren? --> Link

Das sieht aber eher so aus: --> Link

Die von mir gezeigten Bohrer bohren tatsächlich quadratische Löcher. Allerdings muss der Bohrkopf einen Vorsatz haben, damit er sich mit bewegen kann.
Im Video wird ein Bohrer gezeigt, der rund dreht und der Fräskopf diese Bewegungssteuerung des Fräsers durchführt. Letztlich beruhen aber bei auf dem Prinzip der "Gleichdick-Kurve" , im einfachsten Fall dem Querschnitt eines Reuleaux-Dreiecks. Wenn du es dir antun willst: --> Link oder schöner hier: --> Link

Hallo Raidy,

laut Flyer braucht man keinen Sinuswechselrichter für die Ladegeräte.
Ein mod.Wechselrichter übernimmt schon seit 2 Jahren die Arbeit.

aus OWL

Beho

Beho hat geschrieben:Hallo Raidy,
laut Flyer braucht man keinen Sinuswechselrichter für die Ladegeräte.
Ein mod.Wechselrichter übernimmt schon seit 2 Jahren die Arbeit.
aus OWL
Beho

Wird wohl so sein. Doch wenn ich schon eine WR kaufe, dann will ich auch einen sauberen Sinus am Ausgang. Trotzdem Danke für den Hinweis.

Die ersten 320Wp sind angeschlossen und arbeiten. An der roten Stelle kommt noch ein 20Wp dazu (weshalb ein Kabel noch so "rum baumelt"), dann ist Teil1 (hinteres Dach) fertig.
Die Dose ist auch Sturmwasserfest vergossen.
12:30 Uhr bei leicht diesigem Himmel (nur die neuen Zellen, nicht das vordere) : 13,8V 11,2A = 154W (von rein theoretisch 320W). :ja: Wären die vorderen auch schon dran, hätte ich jetzt 22,4A. :?
Der Ersatz für den defekten WR ist auch gekommen und schon drin. Ich habe einen 100W Heizlüfter dran und eine Zeitschaltuhr, die ihn immer 2 Minute an und dann wieder 8 Minuten ausschaltet (Härtetest). Jetzt ist Pause, und dann schneide ich das vordere Panel raus.

Überzeugend, Kompliment :)

Der Kabelkanal, den Du rechtwinkling verklebt hast, könnte aber eine kleines "Staubecken" bei Regen bilden, oder?

,


Volker :wink:

brainless hat geschrieben:Der Kabelkanal, den Du rechtwinkling verklebt hast, könnte aber eine kleines "Staubecken" bei Regen bilden, oder?

Ich denke, er wirds "unterfüttert" haben.
Meine Kanäle ruhen ca. alle 30 cm auf 2 mm Abstandsblöcken, somit kann Stauwasser abfliessen.

Die flachen Dinger schauen aber schonmal gut aus :top:

:roll: Habe ich was verpasst???? Ich dachte das Dach muss repariert werden :roll:

#brainless: An den Ecken hat es Laufspalten. Aber viking hat schon recht, ein paar mehr Wasserläufe hätten nicht geschadet. "Schau ma mol obbs so gehd". :lach:
#stephan: Ich habe entschieden, den "Streuselkuchen" so lange mit Flachzellen zu verpappen, bis man kaum noch "Streuselkuchen" sieht. Nichts desto trotz bekomme ich von der Versicherung die Kosten eines neuen Daches ersetzt, oder -19% MwSt. ausbezahlt. Ich habe mich für zweites entschieden und so bleibt noch eine ganze dicke Stange Geld übrig. :ja: Ich hatte ja das "Glück", dass quasi nur das Dach betroffen war.
