Hallo raidy,

ich komme mit FastStone Capture garnicht mehr so schnell hinterher, wie bei Dir die Ideen sprudeln.
Der KT310 ist Montag in der Post.

Die PollinCam dreht auf der Fensterbank in meinem Bastlerzimmer ihre Runden und ein paar Freunde dürfen aus der Ferne schon mal zugreifen, sozusagen zum "Anfixen"

Fiatia

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

hotdog hat geschrieben:Das geht ja schnell vorwärts. Danke für die ausführliche Beschreibung. Die paar Cent für die SMS sind auch ok, wenn, wie du beschrieben hast, ja nicht alle paar Minuten eine SMS bekommst. Was benutzt du für ein Anbieter für die SMS? Prepaid?

SMS im KT310 ist Prepaid Fonic. Wichtig ist ein Providr, bei dem man via web nachladen kann, damit man den Chip dazu nicht ausbauen muss
SMS via Web ist sms77.de, weil die extrem zuverlässig und schnell sind.

#Fiata: Viel Spaß beim verlegen. Und nicht erschrecken, wenn die das Paket aufmachst und dir der lange Kabelbaum entgegen kommt.

Kann man das ganze auch als fertige Anlage bei dir beziehen?
Löten ist sooo lange her, da lass ich lieber die Finger von :D

raidy hat geschrieben:So, die Alarmplatine ist fertig, uff.
Das orange "Band" links ist zum spannen der eingeklemmten Kabel.

Also das Fixierkabel ist das Tüpfelchen auf dem i
Spitze, Andreas

GPS/GSM-Alarmanlage - der Praxistest

Wir waren jetzt 4 Tage auf Achse und haben bei der Gelegenheit die Alarmanlage getestet.

positiv:
- Nicht ein Fehlalarm. Auch nicht, wenn man vor den Scheiben tanzt, einen Eimer Wasser aufs Dach schüttet oder am WoMo wackelt.
- dennoch so empfindlich, dass selbst ein kleines Kind das Innere nicht unbemerkt betreten kann.
- Provoziert man dem Alarm in einem Tunnel (kein gsm/gps) so meldet er den Alarm sobald er wieder GSM-Empfang hat und meldet die letzte vor dem Alarm ermittelte Position. Er puffert also die sms und die Position bis wieder Empfang ist.

negativ:
kleiner Fehler in der Schaltung/Programm. Beim manuellen Ausschalten der Alarmanlage sendet er falscher Weise immer noch einen Fehlalarm. Da muss ich nochmals ans Programm ran, peinlich :eek:

Die 130db Sirenen (man beachte die Mehrzahl :lach: ) sind während unserer Abwesenheit angekommen und sind wahrlich unerträglich.

Fazit: Den einen Fehler noch beseitigen und das Projekt ist beendet.

Schön, dass alles wie geplant funktioniert :top: :top: :top:

Hallo Raidy, wieder mal ein interessantes projekt fertig gebastelt - glückwunsch :!:

Wie genau ist die gps-positionsanzeige von deinem KT 310 :?:

Ich benutze bis jetzt noch den GT-280 GPS/GSM-Tracker mit geofencing- und sos-funktion, leider ist die gps-abweichung oftmals bis 100 m vom realen standort.
Zum beispiel steht unser Womo laut tracker und google-maps nie in unserer garage, sondern immer ca. 100 m entfernt.

#walter7149
Im Stand bei 50% frei sichtbarem Himmel <20m, nach 3 Minuten ~10m. Während der Fahrt bei 100km/h ca. 50m (sofern man das überhaupt genau "tickern" kann).
Im Stand bei freiem Himmel bist jetzt immer so um 10m, manchmal auch extrem genau.
Das A+O ist nicht nur die Empfindlichkeit der Antenne, sondern in erster Linie die optimale (und waagrechte) Postition.
Das GT-280 finde ich nicht so den Hit. Zwar schön klein, aber sonst gefallen mir ein dem ein paar Dinge nicht so.
Nehme immer eines mit einer externen GPS-Antenne.


Mal nur zum Verständnis wie viel 130db sind.
Eine Autohupe darf max. 105db haben.
Nimmt man zwei von den 105db Hupen sind es 108db, bei 4 sind es 111db, bei 8 114db, bei 16 117db, 32=120db, 64=123db, 128=126db, 256=129db.
Also rein "technisch" ist eine 130db Hupe so laut wie 256 zulässige Autohupen. Alle 3db bedeuten also eine Verdoppelung der "technischen Lautstärke".
Allerdings ist das menschliche Empfinden anders. Da wird die doppelte "technische" Lautstärke (der Schalldruckpegel) NICHT als doppelt so laut empfunden.
Rein wissenschaftlich war das jetzt nicht ganz korrekt, aber so eben einfacher zu verstehen.
So rein vom Gefühl würde ich sagen, die 130db kommen einem so vor, wie wenn man das Ohr direkt an eine Autohupe legt, oder einfacher gesagt "unerträglich" und nach 1 Minute garantiert schädigend. Aber ich will ja auch, dass der Einbrecher da keine 10 Sekunden aushält. :lach:

Gibts zu den 130 db Sirenen einen Link ?

Ganzalleinunterhalter hat geschrieben:Gibts zu den 130 db Sirenen einen Link ?

Link zum eBay Artikel
Eine hat 125db, ich habe 3 genommen also 131db. Die sind übrigens recht klein und kompakt, aber nichtsdestotrotz unerträglich. Wobei eine alleine schon reichen würde.

Also ich finde doppelt genäht hält besser und die Dritte ist einfach Reserve. Das passt schon wenn einer die Frechheit hat einzubrechen. Leg halt ein Päckchen Q-Tips in den Eingangsbereich!
Spitze Projekt, Glückwunsch, Andreas

Bin recht neuim Forum und als alter Löter.... Hut ab und Respekt

raidy hat geschrieben:Eine hat 125db, ich habe 3 genommen also 131db. Die sind übrigens recht klein und kompakt, aber nichtsdestotrotz unerträglich. Wobei eine alleine schon reichen würde.

Da fehlt jetzt eigentlich nur noch der Aufkleber am Auto, das man es doch bitte nur mit Gehörschutz betreten soll (sonst verklagt dich der böse Einbrecher hinterher noch auf Körperverletzung) :?

Hut ab - Tolle Sache

So, jetzt ist alles fertig. Die Sirenen sind eingebaut und angeschlossen, alles verschraubt und wieder aufgeräumt. Der eine dröhnt das Fahrerhaus voll, der andere den Aufbau. Beide sind versteckt verbaut, einer sogar sehr gut.
Der einzige Fehler war schnell gefunden und behoben, jetzt geht es so wie ich es will.
Dann habe ich es mir angetan und Einbrecher gespielt. :eek: Was soll ich euch sagen: Die Sirenen im WoMo sind zum (Entschuldigung) kotzen. Nur diesmal meinte ich es wörtlich. :lol:
Mir dröhnten noch 10 Minuten die Ohren, aber jetzt ist alles wieder o.k., keine bleibenden Schäden.....hä, hä, tick, tack, dudel? :lach:
Das einzige, was ich noch brauche ist ein schönerer Schlüsselschalter, den man auch in Stellung "Aus" abziehen kann. Der sollte Mo/Di eintreffen. Vielleicht "vergolde" ich es mal, indem ich es mit der Zentralverrieglung des Schlüssels kopple.
Mal schauen, was ich als nächstes aus meiner 10 Punkte-Liste mache.

Gemütliche fest eingebaute Beleuchtung

Die LED unter dem Hubbett sind ja echt sparsam, aber leider in kaltem weiß. Zudem sind sie so angebracht, dass die beim Fernsehen stören.
Also: Da muss wieder der Lötkolben angeworfen werden. :lach:

Zuerst habe ich mir in der Bucht zwei von den Teilen bestellt : Link zum eBay Artikel Stück für 27,50€.
LED Leiste RGB 12V, 12 Watt. Sie sind sehr sauber aufgebaut. Eine Fernsteuerung hatte ich noch im Bestand herumliegen.
Diese habe ich dann mittels 3 Stücken Doppelklebeband und etwas 2K-Kleber in die Ecken geklebt.
Dann dir Bohrmaschine raus geholt und die Raidyne weg geschickt (die wird bei so was immer nervös :lach: ) und die 2 8mm Löcher in die Bodenplatte gebohrt.

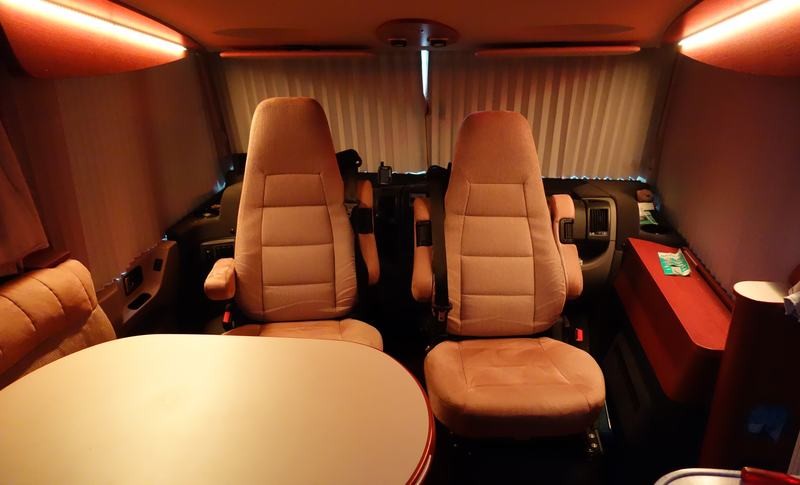

Jetzt noch alles ordentlich verbunden und unter dem Bettenrost montiert und dann schaut es so aus:

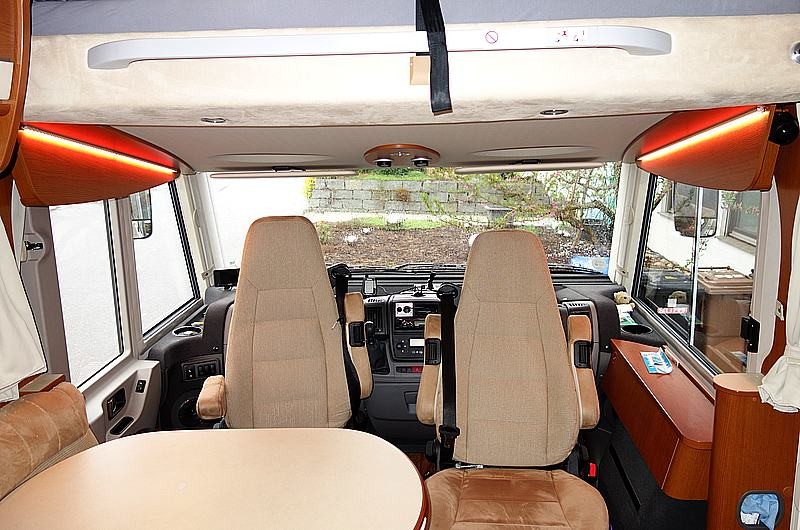

Und jetzt noch in dunklen:

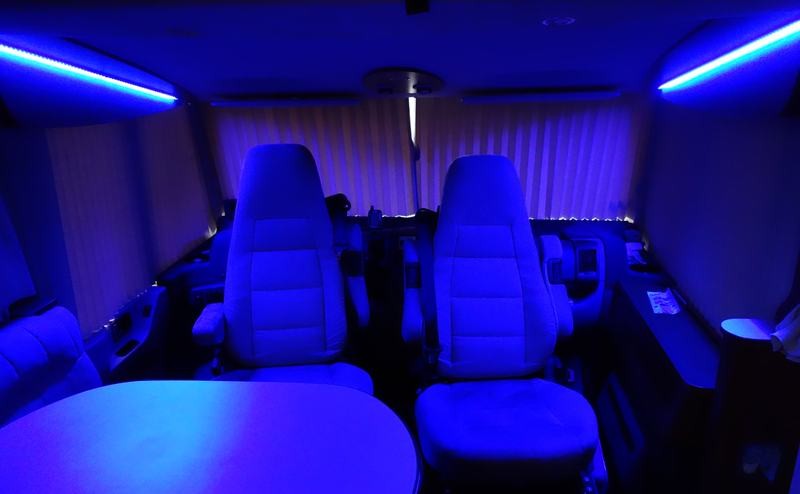

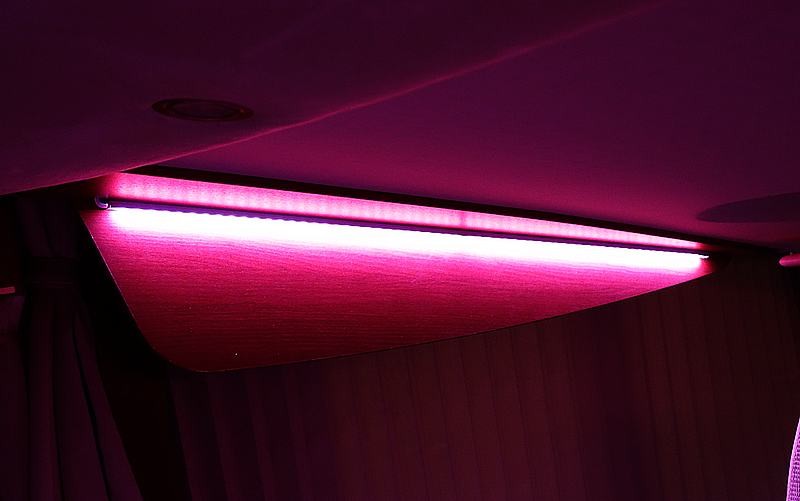

und noch in einer Geisterfarbe :lol: :


Die LED-Schienen sind genau 1m lang und passen in die Ecke, wie die Faust aufs Auge:


Über die Fernsteuerung lässt sich das Licht beliebig verstellen in Farbton und Helligkeit. So 3 Watt und Herbstbeige ist am schnuckeligsten.
Raidyne durfte wieder kommen und es hat ihr gut gefallen :ja: Nur die Frage: "Fegst du das ganze Sägemehl auch wieder auf ?" hat mich nicht so begeistert. :nein:

Fazit: Von romantisch bis Stadion, von weiß bis Bord.....üre :lach: , alles machbar. Es blendet nicht und wirft ein wirklich schönes Licht.

Für die Technofreaks: Schiene 1m, 12v, 12W. Bei vollster Batterie sollte man sie also nicht stundenlang auf hellster Stellung stehen lassen. Einen 15V 4h Test haben sie klaglos überstanden.

Apropos: Hat schon jemand das Loch im Tisch entdeckt? Na, ist doch gut geworden..... :lach:

hallo Raidy,...klasse geworden...!!

ja ich habe das ex-löchlein gesehen ...aber nur auf dem ersten Bild..wenn du nix geschrieben hättest..wäre mir das nicht aufgefallen.

Hallo Raidy

Super Thread hier, mach weiter so!
War echt super das hier alles zu lesen!
Ich sag dazu nur: :top:


Timo

mv4 hat geschrieben:ja ich habe das ex-löchlein gesehen ...aber nur auf dem ersten Bild..wenn du nix geschrieben hättest..wäre mir das nicht aufgefallen.

O.K., dann muss ich in Zukunft immer die Farbe blau einschalten. :lach:

Habe sie heute Nacht auf weiß und fast volle Power (so zwei*10 Watt) durchlaufen lassen. Die Leisten sind gerade mal leicht handwarm.
Wobei 2*10W weiß schon heftigt hell sind und in "bewohntem" Zustand wohl nie gebraucht werden.

Die Fußablage die (auch) zur Tischplatte wurde

Wenn man abends so im Sitz hockt, sein Gläschen Wein trinkt, ein Buch liest oder auch mal in die Glotze schaut, dann gehört der Raidyne immer der Fahrersitz und mir der Beifahrersitz.
Die Sitze als solches sind ja bequem und für mich mit 192cm und 50,999kg ( :lach: ) auch hoch genug. Nur wohin mit den zarten Beinchen. Die Raidyne legt sie immer auf die Couch. Scheinbar ist das echt bequem, da sie so immer vorm Fernseher einschläft. :ja:
Nur ich finde keinen guten Ablageplatz für meine Quaddeln (Beine und Füße). So eine Ablage bauen wäre ja kein Problem, aber extra nur deshalb 2kg extra rumschleifen?

Da kam die liebe Andrea mit ihrer zu kleinen Küchenablagefläche --> Link und da hats klick gemacht.

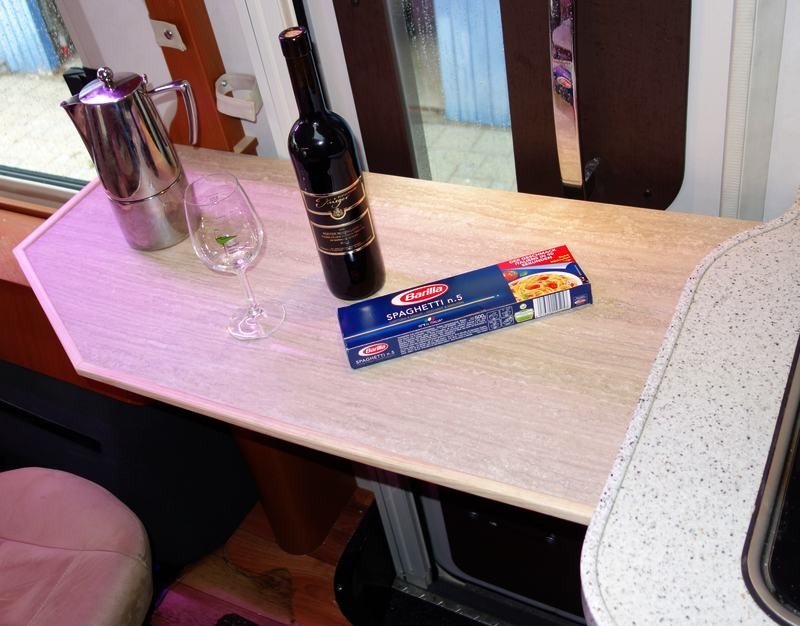

Ablagefläche für Küche und Quaddeln. Zwei Probleme - eine Lösung. Macht nur noch 1kg pro Problem. :ja: Man könnte auch sagen: Es wurde eine Gewichtsreduzierung von 50% pro Problem erreicht.

Und so soll es gehen:

1) denken
2) messen
3) kaufen. Im Hornbach stand so eine tolle Platte 1x1m in der Ecke. "Unverkäuflich, das ist die Verpackungsplatte einer Laminatlieferung. Aber falls sie die denoch wollen, schreibe ich ihnen einen Zettel für 2€". Boah, 2€ für eine Laminatplatte der Abriebklasse 5, 1m² und total stabil
4) Sägen
5) Kante verschönern (mit Profilleiste), und schleifen.

So wie hält die Platte den nun?

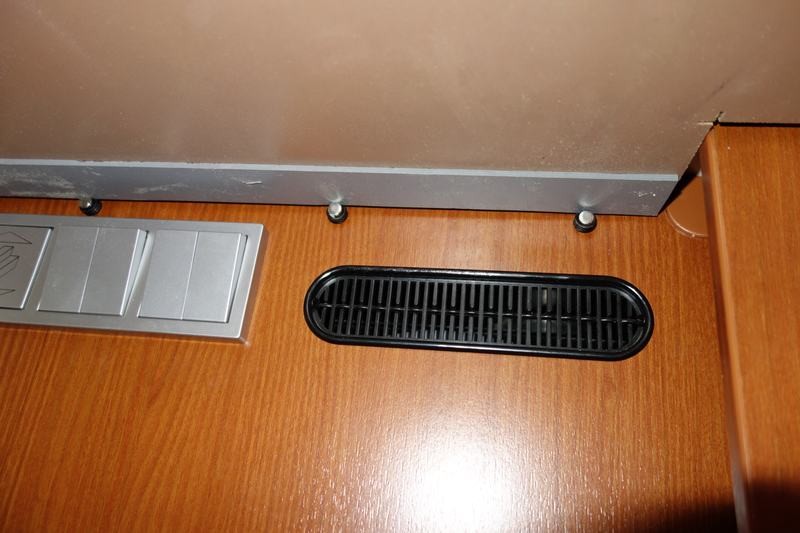

Also bei der Küche unter der Platte kommen 3 Regalbretthalter mit Gummi rein. Hierfür drei Löcher a 5mm und die Teile mit 2K-Kleber reinkleben. Fazit: Die reist keiner mehr ab.

(Gummi verrutscht. Problem behoben, Gummis verklebt)

So jetzt sitzt die Platte auf dieser Seite schon mal richtig stramm zwischen Haltebolzen und der Küchenplatte. Ein Kippen der Platte ist schon mal ausgeschlossen.
Ein rausrutschen auch, das sie ja (siehe rechts) am Eck anschlägt und hält.

Auf der anderen Seite liegt sie allerdings nur hinten auf. Es ist die Auflage des Hubbettes, welche einige kg aushält.

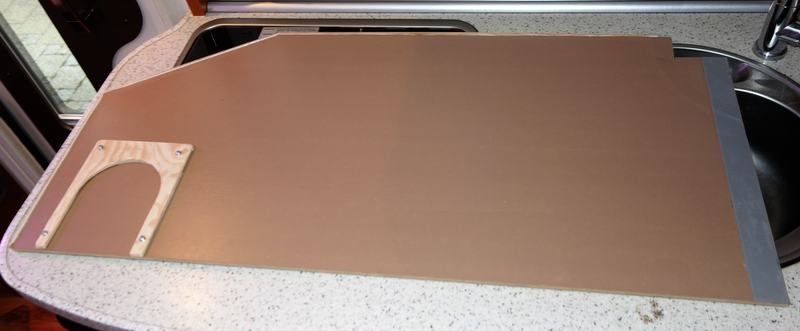

Also eine sehr exakte Führungsschablone aussägen und exakt zuschleifen. Dies muss wirklich genau sein, damit der Tisch keinen mm mehr hin- und her geschoben werden kann.

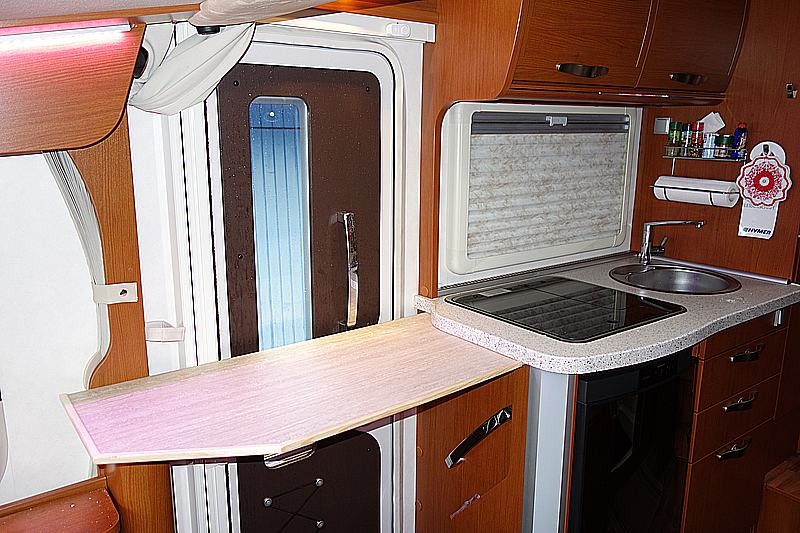

Das sollte dann so aussehen:


Diese Tischplatte hat keinen mm Luft, weder links/rechts noch vor/zurück. Oder anders gesagt: Die Platte hält locker einen Kasten Bier.

Wie wird sie angebracht?
Ganz einfach: Unter der Küchenplatte einschieben, bis zum Anschlag und dann hinten herunter lassen, so dass die Führung einrastet. Das dauert keine 10 Sekunden.

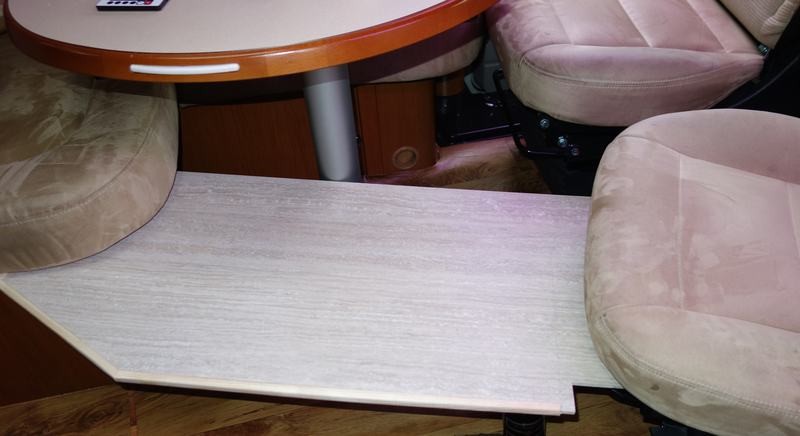

Und nun:



Und nun ist man entweder sportlich und klettert unten durch, oder geht zur Fahrertüre raus. :lach:

Aber eigentlich sollte es doch eine gepolsterte Beinablage werden...... :oops:

Ja, das kommt noch. Hier schon mal ein erster Eindruck:

Man stelle sich mit etwas Phantasie schon die Polsterung vor. Boah, bald kann ich auch auf dem Sitz einschlafen.... :lach:

Rein theoretisch....

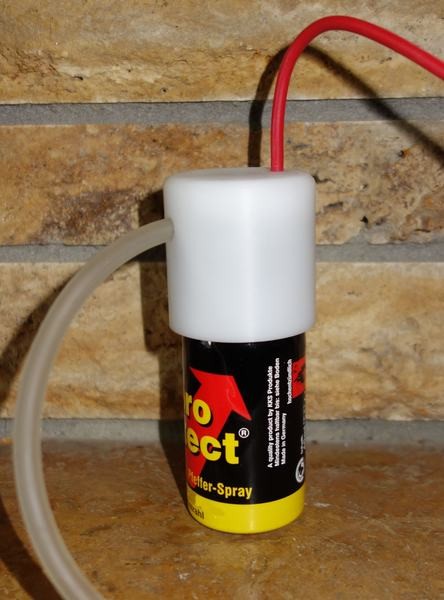

würde dieses Elektroventil bei einem 12v Signal der Alarmanlage die Sprühsdose aktivieren....

und den Innenraum mit feinsten "Parfüm" versorgen....
Da es aber gaaaaaanz sicher nicht erlaubt ist, bleibt es rein theoretisch... :lach:

na hoffentlich geht deine Alarmanlage nie los, wenn du noch im Fahrzeug bist :lol:

Die Folgen von Pfefferspray im geschlossenem Raum.

siehe --> Link

Ich kann mir auch vorstellen, dass Du das Zeugs nur sehr schwer wieder aus der Hütte bekommst, da sich der Nebel überall drauf legt.

Ich hatte mal irgendwo einen Bericht gelesen, dass jemand aus Versehen auf ein PS-Flasche getreten hatte, die im Wohnzimmer unterm Tisch lag.
Das Zeugs war nach 2 Monaten Dauerlüften immer noch überall im Raum.

Viel Spass also mit Deinen Tests am lebenden Objekt. :-)

FK

Ich habe doch geschrieben "rein theoretisch", würde ich niiiiemals tun.
Und wenn wir schon rein theoretisch sind: Pfefferspray ist Kinderkram, reine Pillepalle. Reicht grad mal zum würzen von Salat. Und weil es Pillepalle ist, ist es ja auch nicht verboten worden. Gute Reizgase mischt man sich selbst und so, dass die Luft-flüchtig (also Gase oder Aerosole, keine Capsin-Pigmente) sind. Na, nicht in Chemie aufgepasst. :lach:
Nein, von mir kommen keine Rezepte.

rabi hat geschrieben:na hoffentlich geht deine Alarmanlage nie los, wenn du noch im Fahrzeug bist :lol:

Solche Systeme, würde man sie denn je wirklich installieren, bedürfen einer hoch redundanten Sicherheitstechnik, damit sie nicht fehlauslösen. Denn das könnte während der Fahrt lebensgefährlich sein. Also nichts für Hobbybastler.

Froschkoenig hat geschrieben:siehe --> Link

FK

"Hey Kumpel ay, echt krass Mann, wir sind die Hochintelligenten".

raidy hat geschrieben:Rein theoretisch....

Als ich als Jungspund noch ne Mietbude ohne Garage hatte und 3 Autoaufbrüche in einem Jahr, da hab ich das sogar mal praktisch erprobt. :evil:
Zum Einsatz kam damals aber CS-Gas statt Pfefferspay. Ausgelöst wurde das ganze durch Kontakt am Radio oder Handschuhfach.
Der 4. Autoknacker hatte dann wohl echt Spaß im Auto :mrgreen:
Geklaut hat er nix. Im Gegenteil, sein Wekzeug hat er im Auto liegen lassen.

Negativer Nebenefekt: Das Zeug hat sich so in Polstern und Teppich festgesetzt, dass ich Wochenlang nur mit offenem Fenster fahren konnte und die Wekstatt die die Seitenscheibe reparieren mußte hat auch ganz schön geflucht.

Danach ist die Kiste aber auch nie mehr aufgebrochen worden. :gruebel:


Andy

Gedankenspiele: Nach dem Hagel ist vor der Modderwahn!
Nachdem nun mal mein Dach nicht mehr schön ist, habe ich heute mal theoretisch geplant, was so machbar wäre:
1) Ich das Dach fotografiert und optisch entzerrt (deshalb sehen die Fenster so hoch aus).
2) Dann alle Grenzmaße genommen, bevor die Rundungen oder Fugen kommen.
3) Alles schön digitalisiert.
4) Flachmodule ausgesucht und plaziert.

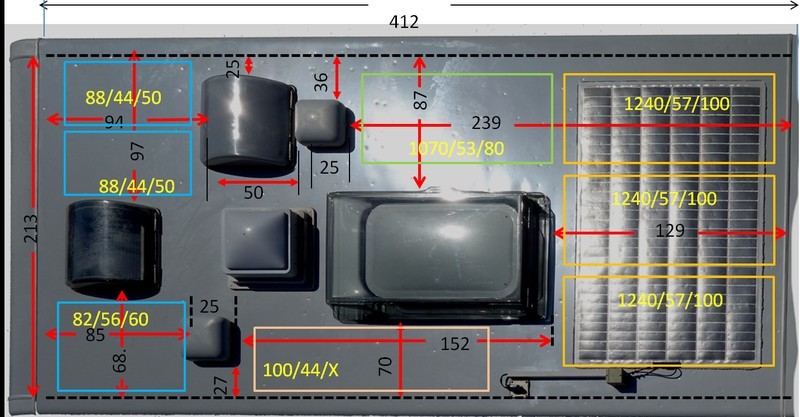

Das kam dabei heraus:


Erklärung:
Die gelben Zahlen sind LängexBreitexWatt(Peak)
Nur für die untere Zelle in der Mitte habe ich noch keine passende gefunden, veranschlage sie aber mal mit 60W.
So komme ich:
1) Leistung: 600Wp
2) Zellengewicht: 27,8kg
3) Kabelkanäle, Kabel, Scotch-Tape geschätzt: 5kg

Summe Dachgewicht für 600Wp 33kg!
Kosten der Module: ca. 1700€ inkl. Versand, dann noch mals einen weiteren 30A MPPT Kabel,Kanäle Kleinkruscht ca. 300€
Somit hätte ich dann 600Wp für rund 2000€ auf dem Dach.

Die Module werde ich mit einem Scotch-Spezialband aufs Dach kleben. Laut Auskunft des Hersteller halten die das locker. Sicherheitshalber kommt nur an den Ecken noch etwas Silka drauf, was Scotch für völlig überflüssig hält.

Also so könnte es kommen.
Wenn dann die Sonne knallt, die 2 winzigen Batteriechen ohnehin sofort voll sind, dann könnte ich ja locker mittels Wandler eine truma saphir vario im Ökomodus tagsüber im Dauerbetrieb laufen lassen. :lach:

Wobei ich eher vermute, dass ich mich der Lipo-Fraktion hier mit 400Ah anschließen werde. Dann könnte die Klima sogar nachts laufen. :lach:

Aber jetzt warten wir erst mal den Schadensgutachter ab.

Sorry, die Module gelb und grün ist die Längenangabe noch in mm, statt in cm. Also 124 und 107cm.

Gibt´s denn kein großes folienmodul, wo du nur die dachluken - löcher rausschneiden mußt :?:

Würde rein optisch bestimmt besser aussehen.

walter7149 hat geschrieben:Gibt´s denn kein großes folienmodul, wo du nur die dachluken - löcher rausschneiden mußt :?:
Würde rein optisch bestimmt besser aussehen.

:wink:

Cool .. hätte den Innovationspreis 2013 verdient .. :D

Jetzt gehen auch noch die Chinesen pleite :lach:

Ach wo,

Solarlack gibt's doch garnicht: Ist genauso eine Erfindung wie die Gasüberfälle... :razz:


(Womit wir wieder beim Thema wären :D )


Volker :wink:

brainless hat geschrieben:Ach wo,Solarlack gibt's doch garnicht
Volker :wink:

Sag so was nicht: --> Link

raidy hat geschrieben:

brainless hat geschrieben:Ach wo,Solarlack gibt's doch garnicht
Volker :wink:

Sag so was nicht: --> Link

Das wäre der Durchbruch. Damit das Womo lakieren und schon sind die Spannungssorgen dahin :D

Flexible Panele gibt es doch schon. Wann rollt die mal jemand statt Markisentuch auf?

thomas56 hat geschrieben:Flexible Panele gibt es doch schon. Wann rollt die mal jemand statt Markisentuch auf?

Die idee gibt´s schon.

- --> Link

- --> Link

Und schon hat die Makise wieder ihre Berechtigung - und die mobilen Solarkköfferchen könnte man auch sparen .
Wird Zeit das das ganze von Thule / Omnistore umgesetzt wird :idea:

Ganzalleinunterhalter hat geschrieben:Wird Zeit das das ganze von Thule / Omnistore umgesetzt wird :idea:

Kann noch ein wenig dauern, wie "damals" bei der Truma-Brennstoffzelle. Vielleicht werden dann auch die Preise so übernommen (7000€ für eine Solarmarkise) ;-)

schnatterente hat geschrieben:Kann noch ein wenig dauern, wie "damals" bei der Truma-Brennstoffzelle. Vielleicht werden dann auch die Preise so übernommen (7000€ für eine Solarmarkise) ;-)

Die Probleme:
1) Solarzellen sind nicht flexibel und müssen eingebettet werden. Eine flatternde Jalousie kann den Zellen sehr zusetzen.
2) Druck auf Zellen durch einrollen der Jalousie. Dabei kann es zu Haarrissen in den Zellen kommen.
Ich denke, darauf könnt ihr noch lange warten.

Hallo,
wer sich bei der Emscherkunst für die Skulptur Wind und Ton interessierte, konnte auf dem Kohlebunker der ehemaligen Zeche Nordstern einen kreisrunden doppelten Drachen sehen, der wiederum aus Delta- Solar-Drachen bestand, die eine Kantenlänge von ca. 2,5 m aufwiesen. Die einzelnen Drachen waren miteinander verkabelt und hätten in etwa 8 kw Leistung gehabt. ( Wenn der Künstler Ahnung von elektrischer Reihenschaltung gehabt hätte, hätte auch der Verstärker laufen können )

Hier noch zwei Bilder der Installation:

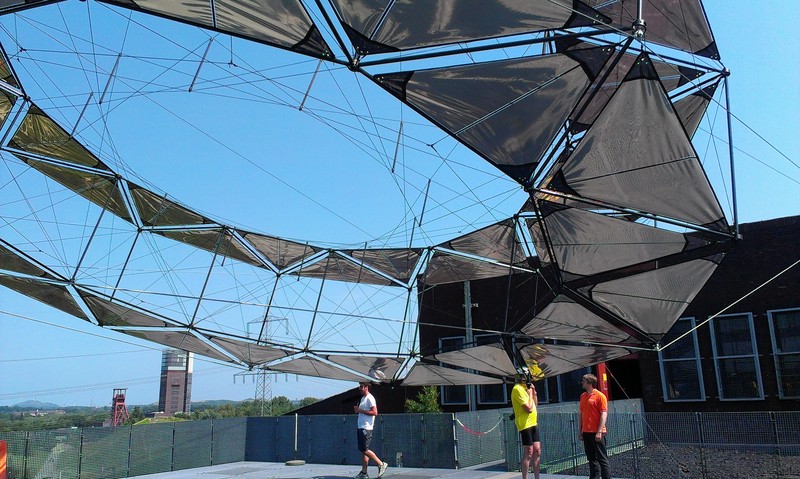

1. Größenvergleich, der im gelben Trikot (ich ) ist 195 cm lang, mit Radhelm also etwa 200 cm :D

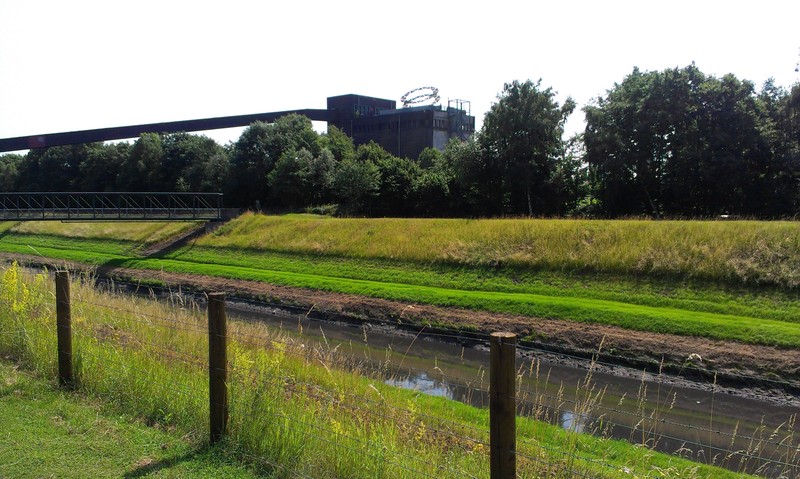

2. hier das gesamte Kunstwerk



Ein Kreis mit 16 Segmenten á 3 Solardrachen, d.h. für das Kunstwerk, 96 Delta-Drachen aus Solarfolie liefern Strom

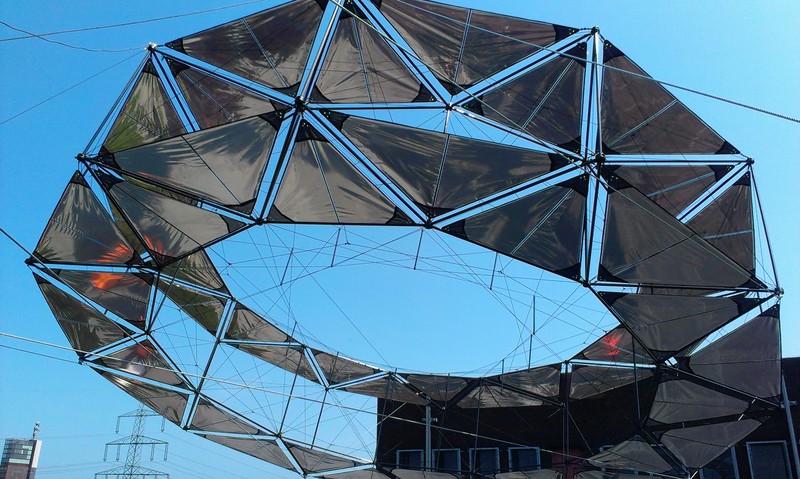

So sah es von unten aus.

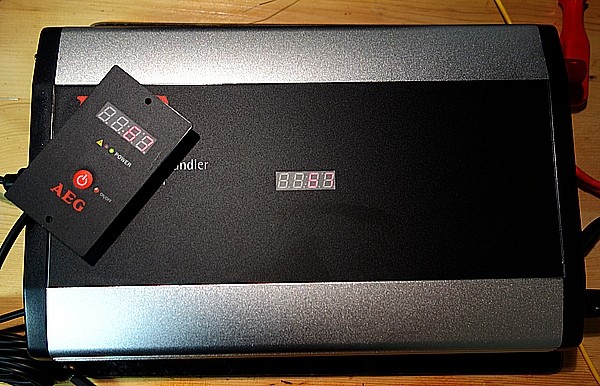

Sinus-Wecheselrichter AEG SW 1500

Es ist ein Wecheselrichter mit echtem Sinus, 1500W Dauuerleistung, 3000W Peak für 324€ --> Link
Die Lieferung besteht aus einen WR, Anschlusskabel für 12V und einer Fernanzeige (Watt am 230V-Ausgang und Volt der Batterie) mit Ein/Aus-Taster

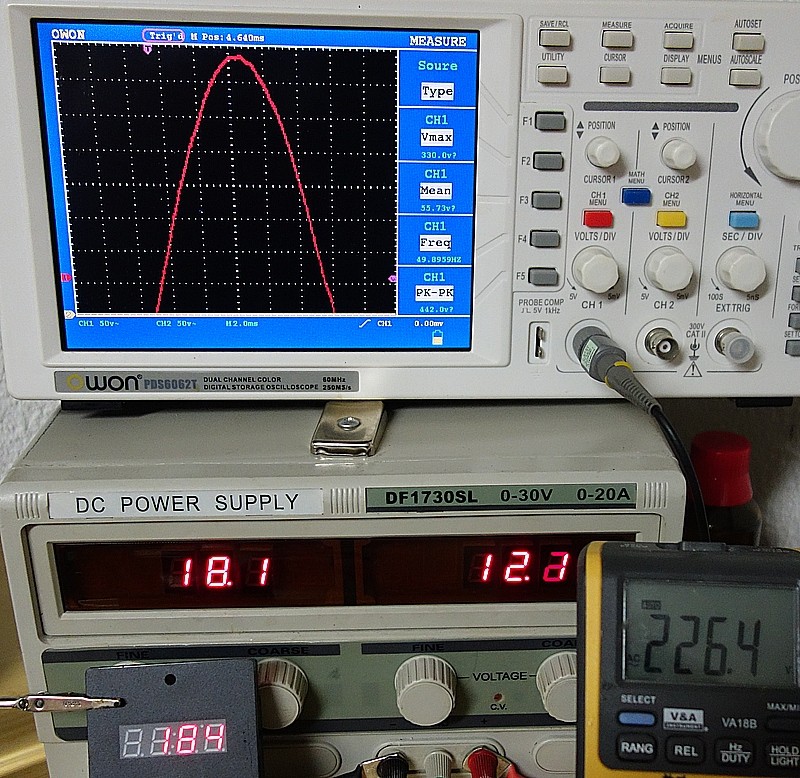

Heute kam oben genannter WR an. Ich habe ihn sofort an ein geregeltes Netzteil 12V max. 20A gehängt und einen kleinen Test gemacht, da ich keinen Katalogwerten traue.


Erste Messergebnisse:
Ruhestrom ausgeschaltet: 125mA. Das ist definitiv viel, zu viel wie ich meine. Das wären immerhin 3Ah/Tag fürs "rumliegen". Aber auch sehr teure WR brauchen 25-50mA.
Es war mir allerdings von Anfang an klar, dass ich einen mechanischen Abschalter dazu bauen werde. Ich hasse ruhende Verbraucher, ob 1mA oder 125mA.
Ruhestrom eingeschaltet ohne Last 950mA. Das wiederum ist ein akzeptabler Wert. Wechselrichter dieser Leistung dürfen rund 10W bei 230V Spannungsbereitschaft haben.

Wirkungsgrad:
Echte Last 67W entnommen bei 12,5V 7,7A = 96W entspricht einem Wirkungsgrad von ca. 70%. Kein Wunder, hier spielt der Ruhestrom noch zu sehr mit.
Echte Last 178W entnommen 190W ~ Wirkungsgrad 93%. das ist gut!
Echte Last 220W entnommen 234W (mehr konnte Netzteil nicht) ~ Wirkungsgrad 94%. Das ist sehr gut!
Der gemessene Wirkungsgrad ab "sinnvoller" Last ist überraschend gut!

Sinus:
Am Oszi sah der Sinus zu jeder Zeit sehr gut und sauber aus. Ich stelle ihn mal hier rein, wenn der WR eingebaut unter echter Last läuft.

Wie vermutet und bei fast allen hochwattigen WR üblich ist der Wirkungsgrad erst ab einer bestimmten Leistungsentnahme gut. Zum Laden eines Smartphones via USB-Steckernetzteil wäre es nicht geeignet, weil da 4 mal mehr Bereitschaftsstrom als Ladestrom aus der Batterie gezogen wird. Aber gehen würde es natürlich.

Verarbeitung und Optik:
Die Verarbeitung sieht sehr hochwertig aus. Das externe Display hat genügend Kabel um es weiter entfernt zu verlegen, die Anzeige ist gut. Es wird angezeigt: Watt/Volt.
Die gleiche anzeige befindet sich nochmals auf dem WR.

Sonstiges:
Bei 15V schaltet er ab. Bei unter 10,8V schaltet er ab. Ab ~14V und unter leichter Last macht er ein leichtes trillernd/zischendes (schwer zu beschreiben) Geräusch, das unter Last verschwindet. Der Softstart fährt beim Einschalten unter Last die Spannung innerhalb ca. 1 Sekunde auf 230V. Das ist gut für induktive Verbraucher, kann aber für spezielle Netzteile auch nachteilhaft sein. In diesem Fall müsste man dann zuerst den WR einschalten und dann den Verbraucher. Die Anschlusskabel sind mit rund 50cm etwas kurz geraten.


Vorübergehendes Fazit:
Gute Verarbeitung, praktisches Display und Fernsteuerung, Ruhestrom zu hoch, Wirkungsgrad unter Last sehr gut! Wenn man einen mechanischen Ein/Ausschalter dazu macht ist es ein sehr brauchbarer WR. Vor allem, wenn man den Preis von nur 324€ denkt. Aber: Den Praxistest unter "richtiger" Last hat er noch nicht bestanden, der kommt erst noch. Aber ich brauche ihn ja eh nur für ca. 400W (2* Pedelec Akkus). Nur wenn schon, denn schon, dann soll er auch mehr können.

raidy

:daumen2:

Gute Nachrichten für alle Nespresso-Fans - Einmal mehr professioneller Test!

Hier eine Live-Messung einer recht "gemeinen" Last, einer Phasen gesteuerten elektronischen Lötstation in der Endregelphase.

Erklärung der Anzeigen:
links unten = Leistungsanzeige 184W aktuelle Belastung
rechts unten = 226V Wechselspannung am Ausgang
Netzteil links = Gerade werden der "virtuellen Batterie" 18,1A Strom entnommen.
Netzteil rechts = Die "virtuelle Batterie" hat gerade nur noch 12,1V.
Oben = Ein wirklich sehr schöne Sinus-Halbwelle, schöner wie aus mancher Steckdose.

Aktueller Wirkungsgrad: Wirkungsrad = Pab/Pzu . Pzu= 12,1V * 18,1A = 219W . Pab=184W . Wirkungsgrad= 184W/219W = 0,84 = 84%
Anbetracht der Tatsache, dass die Last stark schwankt und die Anzeigen etwas verzögern ganz o.k. Diese Lastart ist sehr "gemein" und bringt manchen WR zum Verzweifeln.

Meiner ist auch gekommen, dann muss ich ja noch einen Schalter kaufen
