Einbau Truma, CP-Plus, Carado T449 1, 2, 3
|
Alle die einen Carado 448, Sunlight T67 oder gleichen OrangeCamp aufrüsten wollen. Habe Heute das Kabel zur Heizung verlegt. Von oben über der Tür links durch die Öffnung über die Seitenbank. Dann runter in den Bankkasten, unter den Doppelboden durch zur linken Seite hinter der Blende unter den Tisch wo die Steckdose drinn ist. Dann immer den Heizungsschläuchen nach bis zur Heizung. Hinter den Schrank wo der Kühlschrank drinn ist mit den Zollstock durchgeschoben, etwas fummelei aber es geht. Habe ein fertiges 15 Meter Kabel verlegt, ich kann an der Heizung etwa 4 Meter abschneiden und einen neuen Stecker ansetzen. Unter den Doppelboden an der Dinette habe ich eine Schnur an ein stück Metall gebunden und mit einen starken Magneten von oben langsam durchgezogen. Das ging relativ einfach. Habe gleich noch eine Schnur mit durchgezogen falls man nochmal was durchziehen muß. Habe ca. 2 Stunden gebraucht. Wenn ich Glück habe kommt morgen mein Bedienteil von Truma zum Händler. Dieter Grandios Namensvetter, leider hat mein T345 kein Doppelboden vorn, bei mir ist da keine Stufe. Ich habe schon überlegt, das Kabel auch so zu legen wie Du, aber noch weiter nach vorn und unter dem Riffelblech durch auf die linke Seite. Und dann genau wie Du. Was heisst 10 m Kabel. Wo hast Du das her? Ist da nicht ein Kabel mit fertigen Steckern mit dabei? Dieter
Soviel ich weis ist das Kabel was beiliegt nur 2,5 Meter lang. Ich habe mir von Reichelt ein fertig konfektioniertes Kabel von 15 Meter gekauft. Artikel Nr WK-6-6-15M Ist ein flaches 6 adriges Kabel mit Western Stecker RJ12 6-6 beidseitig. Kostet nur 3 € Dieter Hallo, danke, muss ich bei Reichelt mal sehen. Wusste nicht, das "normale" Westernstecker dran sind. Dieter Bei mir war ein 6m langes Kabel dabei.
Da rief dann der Fernmeldehandwerker bei der Kundin an und fragte, wie lang ihr Telefonkabel sei. "Moment, ich muss nachmessen". - Pause - "Es ist sehs Meter lang". - "Möönsch, haben Sie aber eine lange Leitung..." :) (fielmirgeradesomalein...) Hallo Jack, sehr gut dargestellt, klasse. Allerdings als Kfz Elektriker kann ich auch bestätigen, dass heutzutage auf Grund viele Steuergeräte, ist Strom abzapfen von Geräten wie im deinem Fall dargestellt nicht ratsam weil minimale Spannungsabweichungen an einem Gerät zu Fehlermeldung führen können, deshalb besser ist den Strom direkt von eine Batterie nehmen oder halt von der Klemme 30, z.B. 12V Steckdose. Nichtsdestotrotz klasse Bilder, klasse. Ich werde bei meinem Sun Living die Umrüstung auch vonehmen. Waldes Hallo Waldes, danke für die Blumen und die konstruktive Kritik. :tach: Ich hatte vor dem Einbau die Möglichkeit mit einem Profi alles durch zu sprechen. (Wohnmobilfachmann) Er verdrahtet die CP immer so, da der eigentliche Strom über die Steuerleitung kommt und nur der Erhaltungsstrom für die Uhr extra angeschlossen werden muss. Der Strom ist so gering, dass man ihn auch über längere Zeit, mit einer kleinen Batterie realisieren könnte. Bei größeren Verbrauchern hätte ich es so auch nicht verkabelt. Hallo, es gibt doch sonst jeden Kram zu kaufen. Bekommt man für solche Steckschuhverbindungen keine Zwischenstücke für ein zusätzliches Kabel anzuklemmen? Und dann nochmal eine Frage an die Besitzer, ich bin ja noch in Lauerstellung :) : Was mir immer noch nicht ganz klar ist, ist die Zeitschaltuhrfunktion (ich habe mir die BDA runtergeladen aus dem Netz): Was stell ich mit der Zeitschaltuhr genau ein? Gem. BDA kann ich dort wählen: Startzeit, Endezeit, Temperatur Heizung, Temperatur Wasser, Energieart. So hab ich es verstanden. Aber für mich ist dies irgendwie nicht ganz klar, weil halt mal wieder nicht genau erklärt. Hat die Zeitschaltuhr mehrere Schaltzyklen? Beispiel: Heizung ab 6 Uhr bis 22 Uhr auf 22 Grad, von 22 Uhr bis 6 Uhr auf 18 Grad, evtl. sogar mehrere Tag-Nacht-Zyklen am Tag Wasser jedoch erst ab 8 Uhr 60 Grad bis 22 Uhr. Soll heissen, eine richtige Nachtabsenkungsfunktion wie zuhause an der Heizung, mit getrennter Zeitschaltung der Warmwasserfunktion. Dieter
Bei mir auch. Habe die Bedieneinheit fertig eingebaut und getestet. Der Aufwand ist relativ gering. Platine Tauschen ist Minutensache. Der größte Aufwand war das Kabel ziehen durch ganze Womo. Dieter Der Aufwand ist relativ gering. Platine Tauschen ist Minutensache. Der größte Aufwand war das Kabel ziehen durch ganze Womo. Ät Dieter : :nixweiss: Verstehe ich nicht so ganz ! Das Kabel ist doch identisch zu dem vorhandenen und braucht lediglich nur auf die neue Bedieneinheit umgesteckt werden. Wieso dann neues Kabel ziehen ??? VG Uwe
Hallo Uwe Die alte Bedienung war unten am Bett in Kniehöhe. Die Neue habe ich über der Eingangstür wo schon die Kontrollanzeige vom Womo ist gebaut. Da mußte ich das Kabel durchs ganze Womo ziehen. Ich habe 11 Meter Kabel gebraucht. Dieter

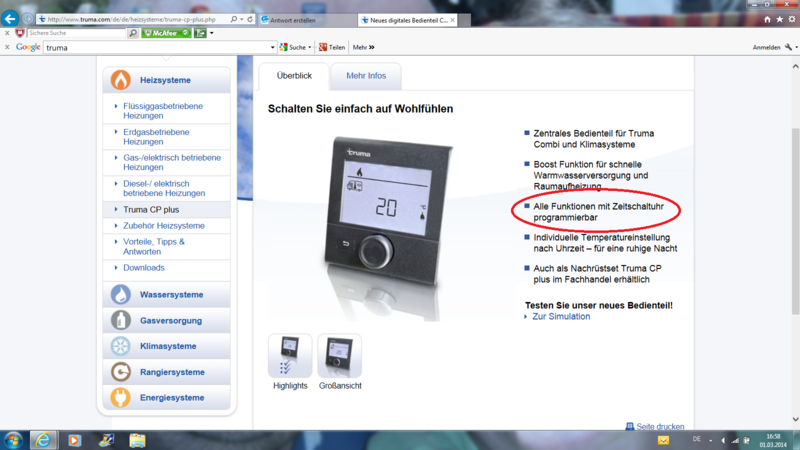

Hallo Dieter o.k. jetzt habe auch ich es verstanden. :oops: VG Uwe Hallo, keiner Antwoten auf meine Fragen? Oder kennt Ich das Teil so genau auch noch nicht? Ich würds halt gern einmal einstellen, weil im Urlaub der Tagesrythmus relativ gleich ist, d.h. ich brauche kein WW vor 8.00 Uhr, Heizung soll schon etwas früher hochfahren etc...... Dieter Hallo Dieter, Du kannst insgesamt nur eine Aus- und eine Einschaltzeit einstellen. Bei den was heutzutage ohne Mehrkosten, nur Softwaremäßig, möglich ist ist es schon sehr mager was das Trumateil kann. Aber immerhin schon ein Quantensprung gegen das einfache Drehteil. Dieter
Äh Hans, eine Ein-Ausschaltzeit? Bedeutet das, ich kann dem Teil nicht sagen ich will von 6-22 Uhr = 21 Grad und von 22-6 Uhr 18 Grad. Und getrennt davon die Wasserbereitung? Kann ich dann abends wenigstens manuell die Temp. runtedrehen auf 18 Grad, aber über Zeitschaltuhr unabhängig davon die Warmwasserbereitung steuern? Dann macht die Zeitschaltuhr für mich absolut keinen Sinn...... Dann geb ich Dieter recht. Meine Viessmann-Steuerung ist von 1996. Das Bedienfeld kostete digital damals, ich meine, 400 DM. Und die kann tausend Sachen mehr. Dieter Ich habe mich da wohl falsch augedrueckt.... Man kann von der gewaehlten Tagestemperatur eine Nachtabsenkung einprogrammieren, z.B. von 23.30 bis 9.00 morgens. Aber Wasser- und Raumtemperatur NICHT getrennt voneinander. Mehr geht da meiner Meinung nach nicht... Für mich ist das Teil in Ordnung. Mir geht es nur um die feinere Temperaturreglung. Und die ging mit den alten Teil sehr schlecht. Stufe 2 zu warm zum schlafen, Stufe eins zu kalt :( Dieter Ja, so sehe ich das auch. Und das mit der Nachtabsenkung klappt ja auch gut. Hallo, Mann kann sowohl eine Nachtabsenkung programmieren und überdeckend auch das zuschalten der Warmwasseraufbereitung. Z.B. Nachtabsenkung von 22:00 bis 7:00 Uhr auf 18° C und gleichzeitig Wasser auf 60 ° Heizen z.B. ab 7:30 Uhr. Truma schraibt ja : Alle Funktionen mit Zeitschaltuhr programmierbar:
prinzipiell haste ja recht, das alte Teil ist eine regelungstechnische Katastrophe. Naja, ich wird mir dann das Teil im Frühjahr einbauen wenns Womo aus dem Winterschlaf wieder nach Hause kommt. Dann sehen wir mal weiter. Hat schon jemand Erfahrung was man für einen Einbau beim Händler bezahlen muss? (für ein Steuergerät, Platine und Einbau). Hallo, ruf bei Truma an, bestelle einen Monteur. Der kommt mit dem Servicemobil zu Dir. Dabei kannst Du gleich Deine Heizung checken lassen. Fehlerspeicher auslesen usw. Kosten ca . 400 €. Wenn es Dir nicht geht wie mir: --> Link Hallo, habe das neue Bedienpanel eingebaut. Bin über die neuen Funktionen sehr zufrieden. Da die Schalthysterese immer noch bei ca. 2°C liegt (Soll 20°C; AUS 21,3°C; Ein 19,4°), vermute ich die Platzierung des Temperatursensor. Diesen möchte ich zu Testzwecken mal an anderer Stelle positionieren ohne den alten abzubauen. Dazu fehlen mir Angaben über welchen Typ es dabei sich handelt. Ist es ein PTC1000? Peter [/quote] Dieter, das trifft aber nur im Zusammenhang mit der Truma 4 zu !? Da kann ich das uneingeschränkt bestätigen. Jetzt habe ich die Truma 6 an Bord und ich bin mit der Regelung sehr zufrieden. Können das andere Nutzer auch bestätigen? Ewald
Könnte so sein. Bei meiner E1800 ist es jedenfalls solch einer. Hallo Leute. ich fahre einen carado t449 und möchte mir auch die cp plus einbauen. am liebsten über der eingangstür. hat das von euch schon mal jemand gemacht, bin mir wegen der kabelführung nicht so ganz sicher. für tips und konstruktive anregungen wäre ich euch sehr dankbar. über die suchfunktion hab ich da leider noch nichts wirklich hilfreiches gefunden. grüsse und danke ottmar Hallo, wer baut sowas günstig ein ? hallo wenn dumir einen vernünftigen kabelweg weisst kann ich dir das günstig machen. :lol: grüsse ottmar
Ich bin mit dem Kabel von der Heizung aus auf die Beifahrerseite, dann über das Radhaus im Doppelboden bis in den Toilettencasettenraum. Von da über den im Toilettenraum vorhandenen Kabelkanal hinter den Hängeschrank nach oben. Hier muss ein Loch gebohrt werden. Dann hinter dem Rolladenschrank in den Kasten über der Türe. Das beiliegende Kabel war lang genug und ist nur hinter der Kasettenklappe zu sehen. Hallo daniela.hoert sich gut an hast du da zufällig bilder wo du durch den doppelboden gefahren bist und wo du da in den kabelkanal reingekommen bist?.besten dank ottmar
Hallo Ottmar, Bilder habe keine gemacht. Schraub das Brett vom Radhaus neben dem Bett zur Toilettenwand ab. Da laufen Heizungsschläuche lang. Den Kabelkanal im T-Räum einfach öffnen. Dann siehst du, das von unten ein Kabel kommt (Deckenbeleuchtung). Von der Aussenklappe aus ist rechts im Kasettenraum eine 12 Volt Verteilung. Direkt darüber geht das Kabel nach oben durch den Boden. Das Kabel im Doppelboden zu ziehen hat echt Nerven gekostet, aber es hat dann doch geklappt. Dazu brauchst du allerdings Hilfe. Ich bin vom Radhaus aus mit einem stabilen Draht da rein und habe mit einem zweiten Draht den ersten Draht in der Heckgarage liegend durch die Montageöffnung "gefischt". Viel Glück.
Ich habe gehört, dass bei dem Display auch der Blickwinkel entscheidend ist. Gerade drauf schauen ist OK Von oben oder unten schauen soll schlechter sein. Ich habe aber keine Erfahrung mit dem Schauen Andreas
Die Ablesbarkeit bei erhöhtem Einbau, wie hier vorgesehen über der Türe, ist sehr gut. Wenn mich nicht alles täuscht, sollte das Bedienpanel nicht zu tief eingebaut werden. hallo daniela . das kabel hab ich schon im kabelkanal im bad jedoch kommt jetzt das problem das ich zwischen dem rolloschrank und der badezimmerwand noch die steuerung vom fernseher habe das holzbrett ist ca 20 cm. breit und hier komm ich nicht durch wie hast du das gelöst? danke ottmar hallo daniela habs geschafft . die cp plus ist über der tür montiert und das verbindungskabel dran. morgen noch dauerstrom anschliessen und dann das fahrzeug wieder zusammenbauen. besten dank nochmals für deine tips grüsse aus dem allgäu . ottmar Sorry, war gestern nicht online, aber du hast es ja auch so hinbekommen.
Hallo Ottmar, hast Du Bilder gemacht? Hallo an alle, ich bin nun auch stolzer Besitzer der Truma CP Plus. Sie ist eingebaut und funzt. In der Bedienungsanleitung steht, dass der Temperaturfühler kalibriert werden kann auf die Fahrzeuggrösse. Aber welchen Wert ich da einstellen soll ( -5 bis +5) weiss ich nicht. Vielleicht kann jemand helfen Hallo Jochen, ich würde mit 0 anfangen und dann individuell nachregeln. Was ist das für eine schwarze Abdeckung auf der Rückseite des Bedienteils, wie auf dem Foto von JackSchmidt zu erkennen? aus NI Hallo, eine Abdeckung zum Schutz der Platine, sie wird einfach aufgeclipst. Hallo, ich sehe da auch kein Problem beim löten, natürlich sind Flachsteker mit zusätzlichen Abgang einfacher, Hauptsache es gibt irgend eine Art Zugsicherung... Ich sehe auch kein Problem darin den Plus von der Truma zu nehmen, ich finde es traurig das Truma nach so vielen Jahren es nicht geschafft hat diesen im Datenkabel mit unter zu bringen (Traurig von Truma) Das Bedienteil kann ja wohl nicht viel Strom benötigen! Das einzigste was dagegen spricht ist falls jemand zusätzliche Geräte wie Klimaanlage usw. damit steuern möchte und den Stromkreis der Heizung aus irgendwelchen Gründen ausfallen sollte oder abgeschaltet wird. Was ich nicht verstanden habe warum Sie Lautsprecherkabel verwendet haben, erstens ist die Verwechslungsgefahr von + und - viel größer und zweitens sind sie sicherlich unnötig dick und schwer ausgelegt um nur das Bedienteil zum Leuchten zu bringen. Hat sich denn die Umrüstung gelohnt ? Bringt das wirklich viele Vorteile ? Bin schon seit langen am überlegen, habe leider noch alte Steuerung von 2008 drin so das ich die Platiene mit wechseln müßte weshalb es dann gleich viel teuere wird... Viele aus Frankfurt Ralf |
