Alde 3000 Raumthermostat mit Nachtabsenkung und vieles mehr 1, 2, 3, 4

moin moin,

hier eine beschreibung um die alde 3000 mit einem raumthermostaten auszurüsten der auch eine nachtabsenkung der temperatur und weitere vielfältige programmiermöglichkeiten bietet.

das ganze für ca. 60€ an material !!!!

man nehme:

Raumthermostat Aufputz Wochenprogramm 5 bis 35 °C von Conrad Elektronik Bestell Nr. 610578 - 62

Kemo Justierbarer Spannungswandler Baustein Eingangsspannungs-Bereich 6 - 28 V/DC Ausgangsspannung 3 - 15 V/DC
Bestell-Nr.: 191005 - VQ

in dem raumthermostaten sind 2 batterien verbaut. die reichen i.d.r. auch über monate. ich habe trotzdem mir diesen justierbaren regler beschafft und den direkt an die batteriepole gelötet. somit habe ich dort jetzt dauerspannung, und der batteriewechsel entfällt.


nun zu einbau:

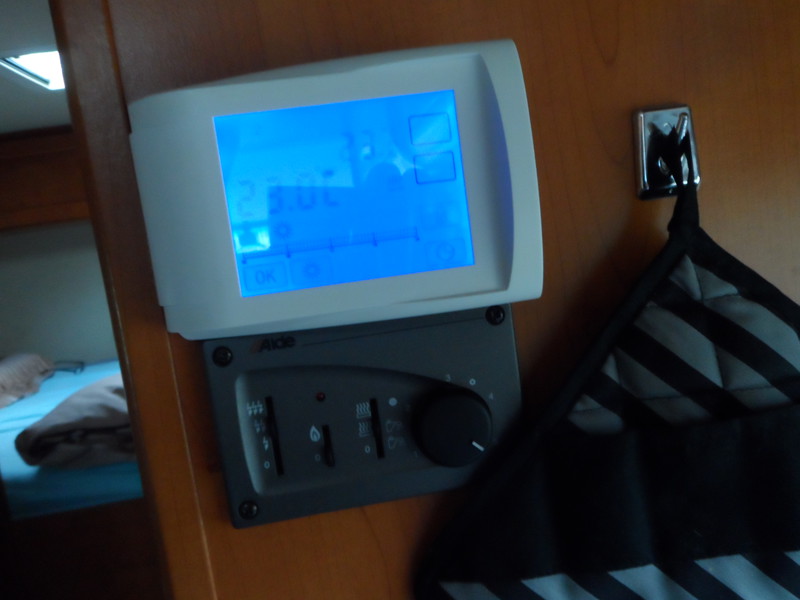

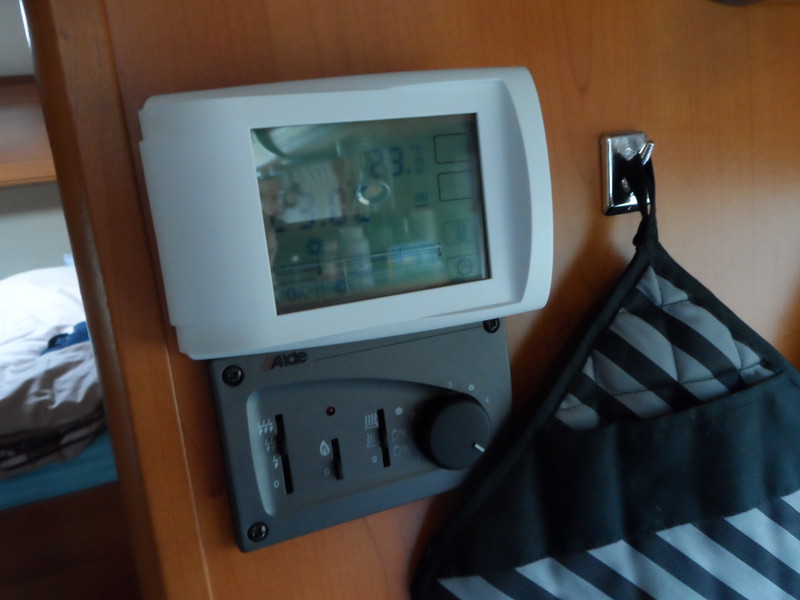

erstmal ein foto von dem alten und neuem thermostaten. wichtig ist: der neue sollte nicht zu tief angebaut werden, wenn ihr von oben auf das display schaut könnt ihr schlecht lesen. das vor dem bohren bitte testen. und der regler vom alten thermostat muss voll aufgedreht werden, damit der neue thermostat einwandfrei arbeiten kann.

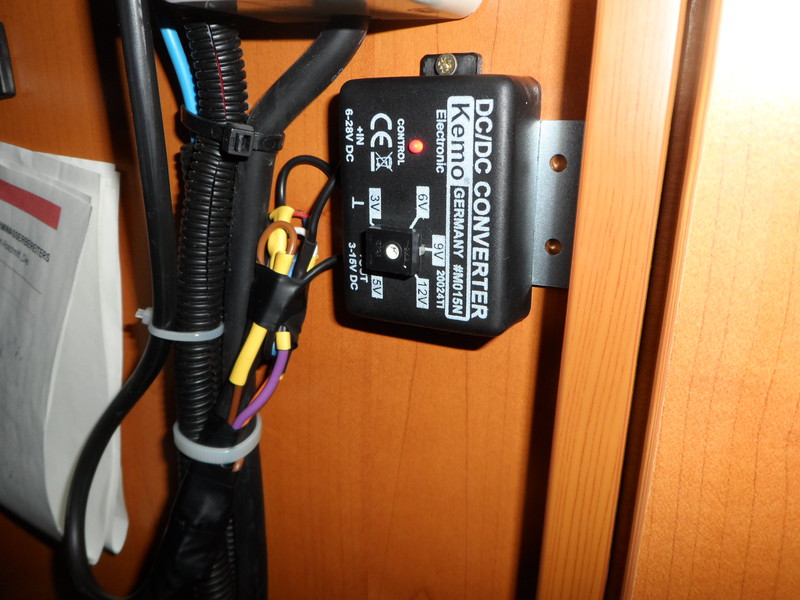

hier ein foto von dem spannungswandler. ich habe ihn in der nähe der alde eingebaut, weil ich mir von der alde dauerstrom geholt habe.

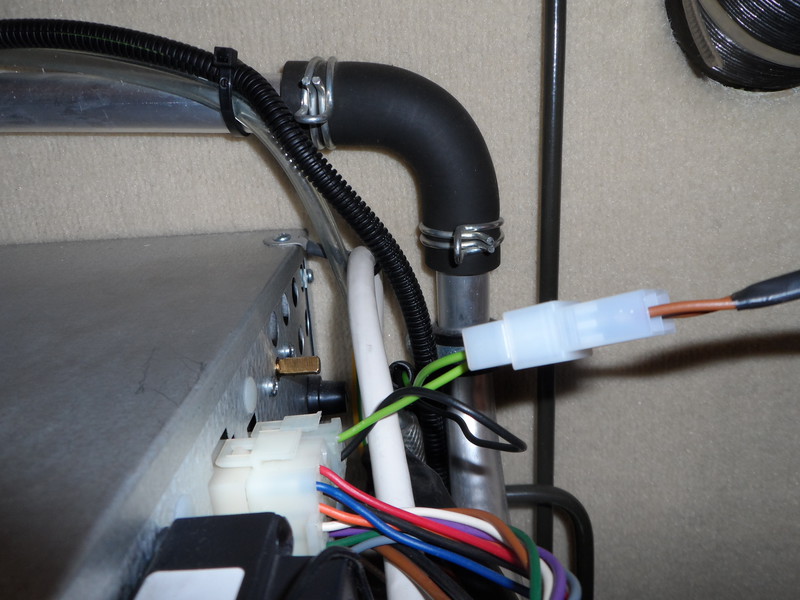

die steuerung des neuen raumthermostaten wird unten an der alde direkt abgegriffen, dort an den beiden kabel die zum alten thermostat führen.








in der bedienungsanleitung vom neuen thermostaten steht dann beschreiben, an welche com ports die kabel angeschlossen werden müssen.

für die ganz pfiffigen:
man kann den thermostaten also das display auch herausbauen und dann dementsprechend mit einem selbstgebauten rahmen in der wand versenken. ging bei mir net, weil ich net genug "luft" dahinter habe....der kühli stört da !!!




das war es eigentlich schon.....dann kann es an das programmieren gehen.....ihr habt da zig möglichkeiten...vom eco modus bis nachtabsenkung...ein wecker ist da auch noch eingebaut. also ich denke mir mal.....für das geld kann man sich diesen luxus auch mal gönnen.....es ist schon eine gewisse aufwertung der heizung. bei mir läuft alles einwandfrei....nachts z.b. angenehme 16 grad und morgens läuft dann die alde dementsprechend auf eure eingestellte wohlfühltemperatur hoch, bei mir 23 c :):)

auch kann man das programm dazu nutzen....wenn ihr über den weihnachstmarkt schlendert oder den ganzen tag bei skifahren seid...dann läuft die alde im eco modus bei z.b. 15 grad und wenn ihr dementsprechend programmiert ist das Womo bei eurer ankunft am späten nachmittag oder abend wieder mollig warm. das ganze spart dann natürlich auch noch gas !!!

ich hoffe ich konnte euch mit dieser kleinen anleitung ein wenig weiter helfen.

grüßle

jorgito

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

Sehr gut ... :daumen2:

Jetzt findet man´s auch wieder ... :)

Vielen Dank Jorgito für die gute Beschreibung.
Eine Frage bleibt bei mir noch offen: wird die Steureleitung zum alten Thermostaten komplett getrennt oder läuft der neue Thermostat parallel zum alten?

Da ich an meiner Alde 3000 noch die alte Steuerung habe (5 Kippschalter und den großen braunen Thermostatkasten), überlege ich, ob ich den alten Thermostatkasten dann ganz abbauen kann. :rolleyes:

Lancelot hat geschrieben:Sehr gut ... :daumen2:

Jetzt findet man´s auch wieder ... :)

wolfgang...ich habe mich mal erbarmt :) da in diesem fall kein moderator in der lage war diesen beitrag fachgerecht einzugruppieren :lol:

Eine Frage bleibt bei mir noch offen: wird die Steureleitung zum alten Thermostaten komplett getrennt oder läuft der neue Thermostat parallel zum alten?
Da ich an meiner Alde 3000 noch die alte Steuerung habe (5 Kippschalter und den großen braunen Thermostatkasten), überlege ich, ob ich den alten Thermostatkasten dann ganz abbauen kann. :rolleyes:[/quote]
bei mir läufts paralell weiter....

Hi, das ist eine super Idee!

Nur damit ich das verstanden habe: das neue elektronische Thermostat schaltet dann quasi "an" und "aus" auf die Leitung des originalen externen Temperaturfühlers und überredet damit die originale Steuerung der Alde (Stellung auf 6), dass die Schalt-Temperatur unterschritten ist?

Wie hast Du den Anschluß an die Alde gemacht? Hast Du einen neuen Stecker gebaut oder gekrimpt? Oder?

Danke!

ja richtig, die temperatur wird über den neuen thermostaen geregelt.

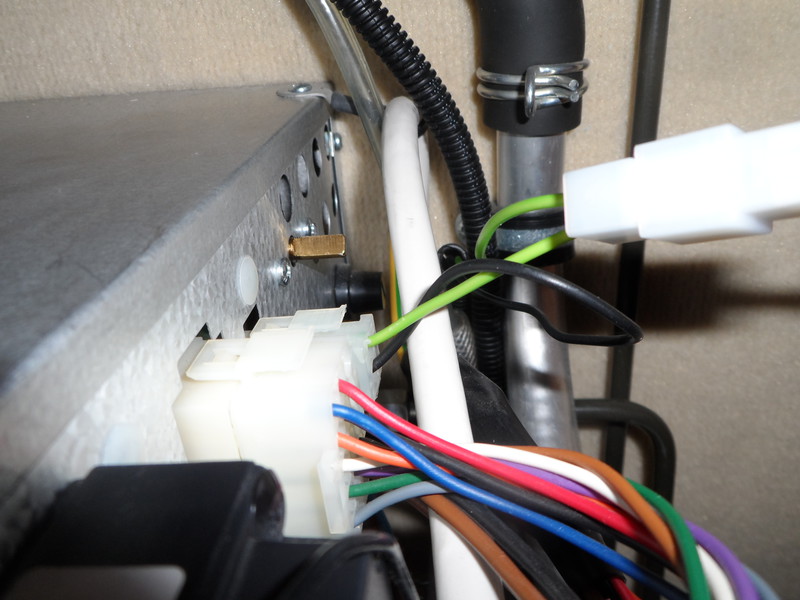

ich habe es mit vernünftigen steckern gemacht, siehe bild....bleibt jedem überlassen was er nimmt !

jorgito hat geschrieben:ja richtig, die temperatur wird über den neuen thermostaen geregelt.

ich habe es mit vernünftigen steckern gemacht, siehe bild....bleibt jedem überlassen was er nimmt !

Die alte Verkabelung zum Originalteil bleibt also bestehen und parallel werden die zwei Kabel zum neuen Bedienteil geführt - ist das richtig so?
Dann könnte man die Kabel auch dort abzweigen?

ich habe es so paralell gemacht.....ihr müßt es probieren ob es anders auch funzt.

Hallo Forumsgemeinde
Der Anschluss ist ganz simpel. Dafür muss man die Schaltung der Alde 3000 etwas verstehen:
Die 4 Schaltstufen für die Heizung bedeuten:
Aus : selbst erklärend
Warmwasser: der Warmwasserboiler wird mir der an der/den gewählten Trägern (Gas und/oder Elektro1,2,3) gewärmt.
Heizung: Hier wird nunmehr die Pumpensteuerung aktiviert. D.h. Ein Thermostat, entweder der im Schaltpaneel oder ein externer Schaltet die Pumpe bis die gewünschte Temperatur erreicht ist und hält diese dann durch an bzw. abschalten der Pumpe. Diese bring nun den Wasserkreislauf in Bewegung, die Alde merkt, dass das Warmwasser kalt wird und heizt dies wieder auf. Es handelt sich also um zwei unabhängige Kreisläufe. Wenn man also die Pumpe von der Alde trennt und über eine andere Steuerung, wie es jorgito macht steuert, ist alles gemacht. Dafür braucht man nicht an der Alde eingreifen.
Ich mache das nach dem selben Prinzip und schalte eine 12V Pumpe aus dem Solarbereich über einen selbst programmierten Mikroprozessor auf Arduino Basis mit einem 5" Touch Panel. Das ist aber ein anderes Thema und würde diesem Thread sprengen.
PS: Die vierte Stufe ist Pumpe dauernd an. Diese Stellung macht kaum Sinn.
Dies ist nachzulesen:--> Link

Alfred

Ich habe das Raumthermostat seit 2013 eingebaut das ist sagenhaft.

... ich fand die Idee so klasse, dass ich mir noch am selben Tag die Bauteile bei Conrad besorgt und abends in 3h eingebaut habe. Funktioniert reibungslos und ist von der Verkabelung her bestechend einfach. Die Regelung ist toll, man kann halt genau einstellen, wie warm es sein soll. Programmierung ist einfach, aber die Anleitung an der Stelle nicht so dolle. Einfach ausprobieren. Für mich der absolute Rocker: die Nachtabsenkung und vor allem das automatische Hochfahren der Heizung morgend :mrgreen:

:tannenbaum: :tannenbaum:

ja das ist ein ganz großes weihnachtsgeschenk......ich bin auch sehr happy über diese schaltung. so etwas hatte ich schon immer gesucht. ich bin auch geade unterwegs in NRW und genieße momentan in der praxis die nachtabsenkung und das warme kuschlige womo am morgen :kette:

--> Link

fangixx hat geschrieben:
... ich fand die Idee so klasse, dass ich mir noch am selben Tag die Bauteile bei Conrad besorgt und abends in 3h eingebaut habe. Funktioniert reibungslos und ist von der Verkabelung her bestechend einfach. Die Regelung ist toll, man kann halt genau einstellen, wie warm es sein soll. Programmierung ist einfach, aber die Anleitung an der Stelle nicht so dolle. Einfach ausprobieren. Für mich der absolute Rocker: die Nachtabsenkung und vor allem das automatische Hochfahren der Heizung morgend :mrgreen:


Hallo, habe mir heute auch das Thermostat zugelegt leider jedoch nicht zum laufen gebracht. Muss das Thermostat mit beiden Kabeln auf den + Pol der Umwälzpumpe geklemmt werden. Was ich nicht verstehe ist wenn ich dann das Bedienelement Alde 465 auf 6 Stelle läuft die Pumpe doch ununterbrochen. Eventuell kann jemand die Anschlüsse nochmal deutlicher beschreiben.
Wo müssen die Kabel am neuen Thermostat angeklemmt werden? Die Bezeichnungen lauten NO , COM, NC. Ich danke im Voraus für eure Hilfe.
Mit freundlichen n. Torsten

Das sind Schalter/Relais Bezeichnungen
NO = normal offen, (der wird geschlossen wenn der Thermostat/Relais einschaltet/anzieht
NC = normal closed (geschlossen), der wird geöffnet wenn der Thermostat/Relais einschaltet/anzieht
COM = der gemeinsame Umschaltkontakt
Andreas

Hallo Torsten
du musst entweder + oder - der Pumpenzuleitung durch das Relais des Thermostat schalten lassen. Dafür schneidest du z.B. rot durch und legst eine Ende auf NO und das andere auf COM. mit der Schaltung auf Dauerlauf am Alde Paneel der Pumpe gibst du nun dauernd Strom auf die Pumpe, der aber durch die oben beschriebene Schaltung geregelt wird.

Damit wird also nur die Pumpe übersteuert - nicht die Heizung an sich!?
Diese läuft also im "Dauerbetrieb", geregelt durch Heizungstemperatur (Überhitzungsabstellung) und Boilerwassertemperatur.
Habe ich das richtig verstanden?

Acki hat geschrieben:Damit wird also nur die Pumpe übersteuert - nicht die Heizung an sich!?
Diese läuft also im "Dauerbetrieb", geregelt durch Heizungstemperatur (Überhitzungsabstellung) und Boilerwassertemperatur.
Habe ich das richtig verstanden?

Hallo Acki.
Genauso ist das Funktionsprinzip der Alde 3000. Nichts anderes macht diese bei der Stellung für eigenen Fühler. Das sind 2 getrennte Regelkreise. Du kannst auch 12 V Dauerplus nehmen und die Pumpe getrennt schalten. Dann schaltest du über das ALDE Panel nur die Auswahl der Wärmequelle oder, wenn du hast den Wärmetauscher des Motors an. Siehe auch mein o.g. Link mit den Service Manual der Alde 3000.

Danke Fraedt
Dann kann es also losgehen ...
Werde die Lokalisation wohl auch etwas anders wählen, als den Standort des Originalteils über der Küche.
Habe nur noch ein ästhetisches Problem ---> Das Weiss des Gerätes ---> Also wohl Blende und Einbau statt Aufbau ... :wink:

Hallo Acki

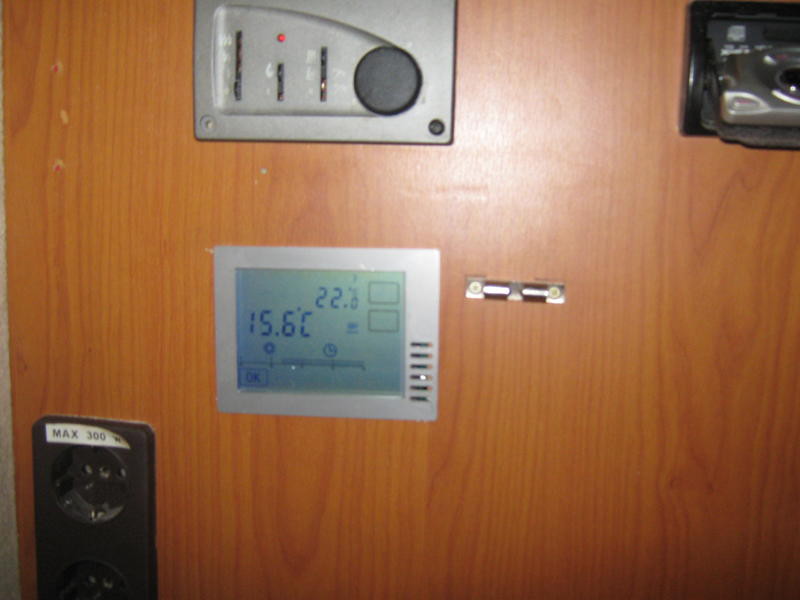

Ich bereite gerade noch eine andere Einbauvariante vor. Die werde ich absehbar vorstellen. Wird dir bestimmt gefallen. Soll auch demnächst die Überwachung, Anzeige der Lipro BMS Anzeigen. Muss noch ein bisschen schreiben.

Hallo Acki
schau mal im Thread: Wohnmobilsteuerung mit Raspberry Pi?

Wie sieht das denn bei einer Standheizung aus? Wir haben eine Dieselheizung und die Regelung ist leider auch sehr ungenau.Zwischen ein und auschalten liegen 4 Grad! Das finde ich ziemlich viel!
Würde mich interessieren ob man einfach das Drehtermostat gegen das Conradgerät tauschen kann.Wasser wird bei uns mit Gas erhitzt!

Papa2 hat geschrieben:Wie sieht das denn bei einer Standheizung aus? Wir haben eine Dieselheizung und die Regelung ist leider auch sehr ungenau.Zwischen ein und auschalten liegen 4 Grad! Das finde ich ziemlich viel!
Würde mich interessieren ob man einfach das Drehtermostat gegen das Conradgerät tauschen kann.Wasser wird bei uns mit Gas erhitzt!

Hallo Papa2
möglich ist alles. Du musst aber zunächst mal Grundlagenforschung betreiben. Hast du ein Service Manual oder sonstige Schaltpläne?
ansonsten Aufschrauben und analysieren. Ferndiagnose ohne Infos nicht möglich.

Da muss ich mal suchen gehen. Eins kann ich schon einmal vorweg sagen, es ist eine Webasto mit 4,9kw und standart Drehschalter. Ohne zusätzlichen Kippschalter für das Gebläse.

fraedt hat geschrieben:Hallo Acki
Ich bereite gerade noch eine andere Einbauvariante vor. Die werde ich absehbar vorstellen. Wird dir bestimmt gefallen. Soll auch demnächst die Überwachung, Anzeige der Lipro BMS Anzeigen. Muss noch ein bisschen schreiben.

Conrad - 5 Wochen Lieferfrist :( ---> Da habe ich ja noch Zeit für weitere Ideen und Projekte! :)

Ich war an der Schaltung der Alde 3010 über Handy-App interessiert. Ein nettes "nice to have".
Da ich aber sowohl das Display austauschen als auch das Modul kaufen müste, wäre das eine Investition von fast 500 Euro.

Angeregt durch diesen Artikel habe ich mal die Suche im Internet nach "schalten per GSM"betätigt und bin auf folgendes Gerät gestoßen:
--> Link

Angenommen ich würde die Heizung auf Komfortteperatur (22°C) einstellen und in die Pumpenzuleitung ein Thermostat einbauen, dass unter z.B. 15° ein und über 15° ausschaltet, dann hätte ich zunächst einmal eine Absenkung der Temperatur.
Um diese dann auf die Komfortemperatur zu erhöhen würde ich das Thermostat durch einen Anruf des o.g. Moduls brücken und hatte dann per SMS auf Komfor umgeschaltet.
Ist das so richtig?
Ich werde mal bei ELV anrufen. ob das realisierbar ist.
Wenn ich richtig verstehe, kann ich noch einen weiteren Schaltvorgang mit dem Modul realisieren?

Hallo jorgito,

ich sage zu deinem Einfall und deren Lösung dazu "einfach perfekt", ich verneige mich vor dir! :top:
Frohe Weihnachten und einen guten Rutsch ins neue Jahr!

moin rüdiger,

ja es ist eine tolle sache.....mit solchen kleinigkeiten so einen großen nutzen zu erreichen.

frage mich nur, warum alde nicht selber ein bissel geld verdienen will.....das hätten die doch auch vermarkten können !

nun haben wir eben ein bissel mehr geld in der tasche....und können uns einen weiteren wunsch erfüllen gell !!!

adele

jorgito

Hallo liebe Forummitglieder. Ich habe mir heute auch das Raumthermostat gekauft und nun will ich nichts falsch anschliessen da ich bei unserem knaus travelliner 640 den braunen alde Raumthermostat entfernen will und nur uber das neue laufen lassen möchte. Ich habe festgestellt das 4 kabel zum alten Thermostat gehen und drei Anschlüsse am neuen dran sind. Könnt ihr mir helfen welches kabel wo ran muss? Bitte helft mir :-(
Thorsten

fraedt hat geschrieben:Hallo Forumsgemeinde
Der Anschluss ist ganz simpel. Dafür muss man die Schaltung der Alde 3000 etwas verstehen:
Die 4 Schaltstufen für die Heizung bedeuten:
...
PS: Die vierte Stufe ist Pumpe dauernd an. Diese Stellung macht kaum Sinn.
...

Normalerweise wird die Heizung ja durch den Betrieb der Umwälzpumpe gesteuert. Oben wurde dies erklärt und ist im Servicehandbuch auch so dokumentiert.
Wie verhält es sich aber, wenn diese Pumpe bei Dauerbetrieb (Stufe 4) läuft? Dann muss doch ein anderer Mechanismus greifen, um die Temperatur auf dem eingestellten Niveau zu halten!?

Auf Stufe 4 ist das (oder doch der?) Raumthermostat überbrückt.
Die Umwälzpumpe läuft konstant und der Heizkessel heizt nach sobald die Wassertemperatur den eingestellten Wert unterschreitet.
Die Raumtemperatur wird als Steurgröße nicht genutzt.

vom Frank

hallo liebe Leute hat keiner ne Idee wo ich am alten braunen Thermostat von 4 Kabel die richtigen zwei finde. Am Conradthermostat müsste es ja com und no sein. beim Heizsymbol schliesst das interne Relais und laut Messgerät über Ohmmessung geht dann der Wiederstand gern null also Kontakt geschlossen. Nun habe ich an den 4 Kontakten mal verschiedene Möglichkeiten probiert aber die Sicherung im Messgerät und an der Alde sind mir 2x schon rausgeflogen.
Hat jemand ne idee? Vom Verständnis her schliesse ich den Kreis zum Lüftermotor in der Alde. Wird da der minus oder plus über das Thermostat geschlossen? Jede konkrete Hilfe wäre toll. Ich habe vor anstelle des alten Thermostat nur das neue laufen zu lassen also nicht beide laufen zu lassen. Noch eine Frage nur um das alles etwas besser zu verstehen. Sind es vier Kontakte weil das Thermostat zum Betrieb 12 Volt braucht??
Also 1x minus 1xplus zum Betrieb des Thermostaten und dann 2 als Steuerleitung zum minus oder plus der Lüfteranlage in der Alde? ihr seht ich bin nicht gerade der mega Elekronikexperte.
Thorsten

partliner hat geschrieben:Auf Stufe 4 ist das (oder doch der?) Raumthermostat überbrückt.
Die Umwälzpumpe läuft konstant und der Heizkessel heizt nach sobald die Wassertemperatur den eingestellten Wert unterschreitet.
Die Raumtemperatur wird als Steurgröße nicht genutzt.

vom Frank

Das stimmt sicher so nicht!
Ansonsten wäre eine Temperaturregulierung ja nicht möglich - ist es aber.
Der Thermostatschalter muss hier wohl doch den Heizkessel steuern - im Gegensatz zur Stufe 3, wo er die Pumpe steuert!
Der Vorteil von Stufe 4 ist eine bessere Wärmeverteilung, da das leicht warme bis heisse Wasser dauernd zirkuliert und nicht "liegenbleibt" in einer Ecke und dort auskühlt, bis der Thermostat die Pumpe wieder in Betrieb setzt.
Im Winter ist dies die angenehmste Heizmethode.
Nachteil: Mehr Stromverbrauch durch Dauerbetrieb der Pumpe.

friendly hat geschrieben:hallo liebe Leute hat keiner ne Idee wo ich am alten braunen Thermostat von 4 Kabel die richtigen zwei finde. Am Conradthermostat müsste es ja com und no sein. beim Heizsymbol schliesst das interne Relais und laut Messgerät über Ohmmessung geht dann der Wiederstand gern null also Kontakt geschlossen.
...

Hier wird ja beschrieben, wie man direkt bei der 12V Versorgung der Umwälzpumpe eingreift und mit dem neuen Thermostaten übersteuert.
Wenn Du die Stromversorgung nicht Pumpen-nahe unterbrechen willst, sondern Display-nahe, dann musst Du wohl ein Voltmeter in die Hand nehmen und messen, welches Kabel hier durch das Originalthermostat geschaltet wird (12 Volt zurück zur Pumpe, bzw zur Heizung, von wo ja dann der Stecker zur Pumpe weg geht). Dieses kannst Du dann mit dem neuen Thermostaten unterbrechen.

Ich habe mal eine dumme Frage zu dem Umbau:

Habe ich am WE realisiert, alles richtig angeschlossen aber die Alde geht bei Gasbetrieb nach ca. 5 Sek. auf Störung (rote Lampe an). Auf Elektro habe ich es noch nicht getestet. Gas ist da, Sicherung ok, Zündkerze erst im Januar erneuert und seitdem nicht wieder auf Gas benutzt.

Und nun die Frage - kann es einfach daran liegen das kein Wasser im Tank ist? Nur heizen ohne Warmwasser ist bei der Alde 3000 glaube ich nicht möglich.

schnecke0815 hat geschrieben: Nur heizen ohne Warmwasser ist bei der Alde 3000 glaube ich nicht möglich.

Doch - natürlich ist das möglich ... :ja:
Der Fehler muß wo anders liegen ..
Alle Absperrhähne "auf" ?

Heiz mal mit Elektropatrone richtig auf Temperatur

Die Absperrhähne sind alle offen da ich das Wasser abgelassen habe.
Auf Elektro hat sie letztes WE noch einwandfrei funktioniert.

glaub ich dir...manchmal hilft es mit der elektro-Patrone den Brennraum trocken zu heizen. aber da deine heizung anspringt und nach 4 sek ausgeht...dürfte eigentlich ein anderer Fehler vorliegen

Da habe ich mich wohl ungenau ausgedrückt - die Heizung geht nicht an, nur am Alde Panell die rote Störungslampe.

Lancelot hat geschrieben:Alle Absperrhähne "auf" ?

Ich gehe davon aus, dass Lancelot die Gas Absperrhähne meint.

vg

Der ist natürlich offen :roll:

aha ...geht also doch nicht an...also erst mal musst du sicher sein das keine Luft in der Leitung ist...und auch genügend Gasdruck vorhanden ist...kannst du leicht testen indem du am Kocher mal alle Gas-Brennstellen anmachst. wenn das geht kannst du schon mal die Gasversorgung als Fehler ausschließen.
Dann würde ich wirklich mal die Strompatrone nutzen...manchmal ist Kondolenzwasser :D im Brennraum...da baut die Zündkerze keinen Funken auf.

Klar meinte ich die Gashähne ...

Außerdem solltest Du - wenn die Heizung anläuft - nach wenigen Sekunden ein deutlich hörbares "Klack" vernehmen können. Da macht das Gas-Absperrventil "auf" ..
Wenn Du das nicht hörst, fließt (vermutlich) kein Gas, Heizung geht auf Störung

hast du noch ein elektrisches Absperrventil und welche Regleranlage ist denn eingebaut?
