Arca Junior Wasserschaden 1, 2

Hallo Geopet,
super Arbeit und echt Respekt.
Ich habe kürzlich einen Arca Junio bei eine Gebrauchtteilehändler entdeckt. Zustand, kann ich nicht beurteilen. Das ist in Erzingen (Klettgau)
Tel Nr. als KN.
Bin weder verwandt noch verschwägert noch verdien ich was dran, ich find dein Pojekt einfach super.

Alexander

Hier findest Du vielleicht schon, was Du suchst: Artikel auf eBay oder versuchs hier bei Amazon

netter kontakt ist zwischenzeitlich mit gipsy30 hergestellt. :D

am Womo ging leider nicht allzu viel mehr, denn vor 9 tagen ist meine schwiegermutter gestorben und ich habe mich erstmal nur noch um meine frau gekümmert.

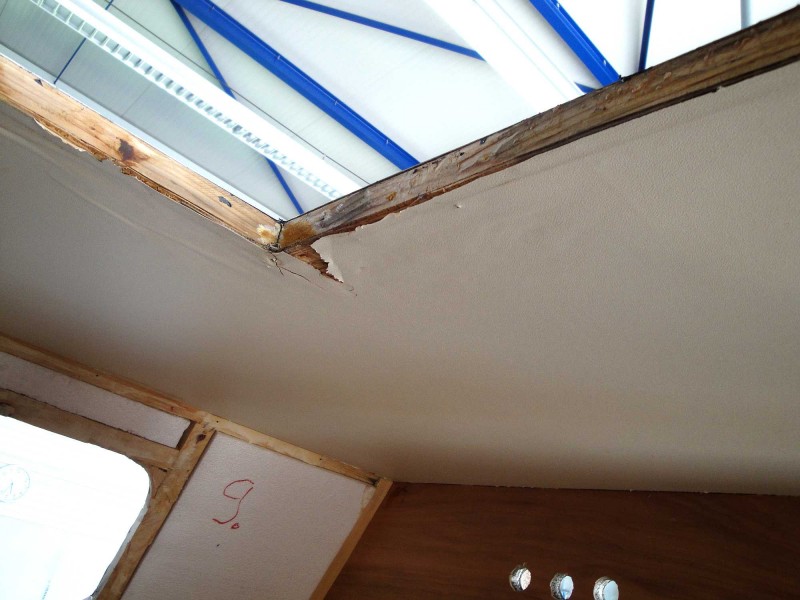

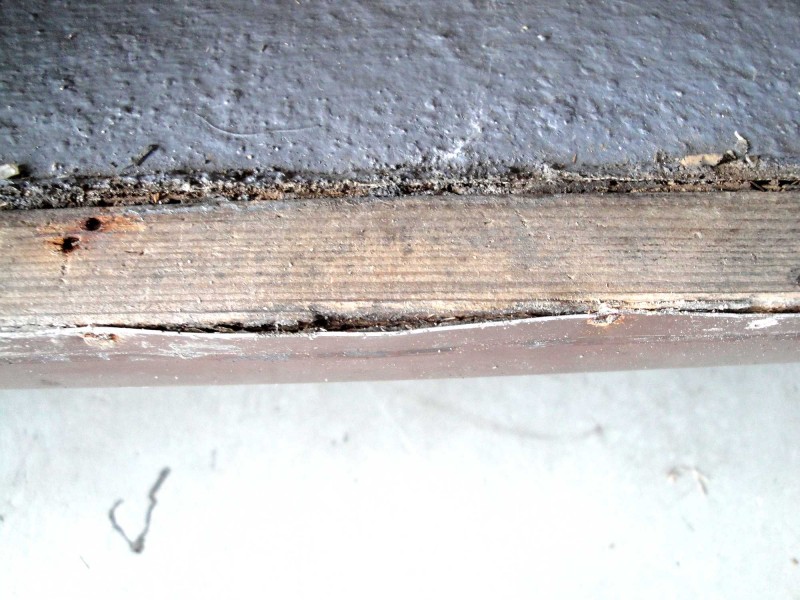

die luke im alkoven habe ich auch ausgebaut, denn da ist der rand vorne sowie links und rechts bedenklich aufgeweicht. die grössere 50x50 luke ist schon da. hier ein bild von der dachbaustelle:



und hier noch einmal eines etwas grösser:

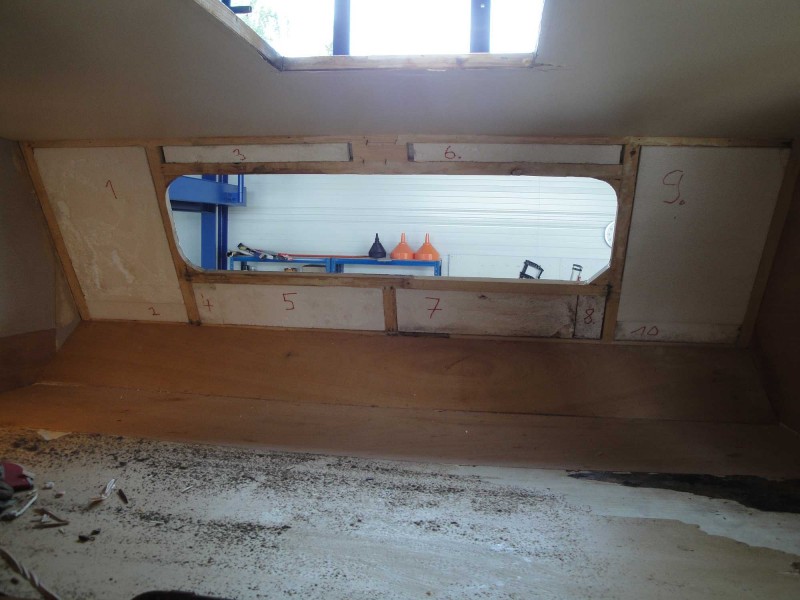

das nummerierte dämmstyropor wurde wieder eingelegt

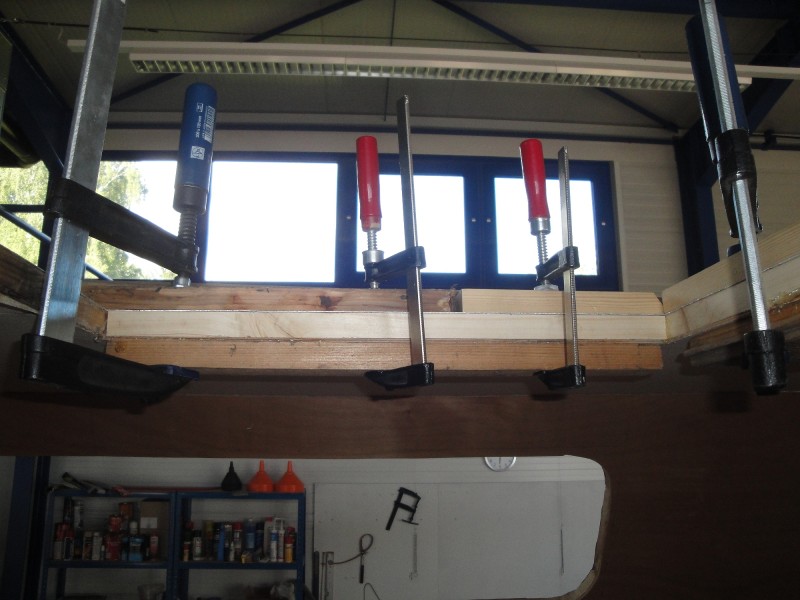

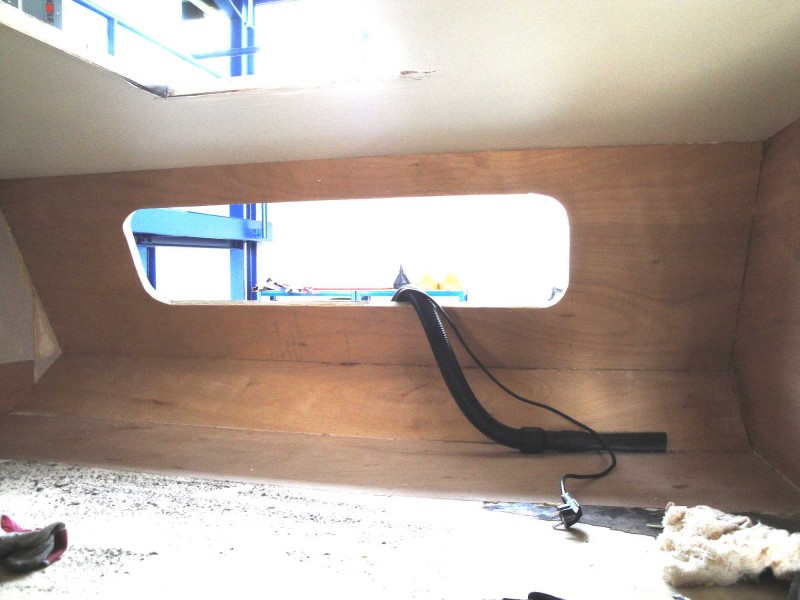

und die frontplatte zugeschnitten (nach dem 3. nachschneiden hat sie gepasst) und aufgeklebt. damit sie auch hält, habe ich sie mit einem drucklufttacker am holzrahmen befestigt. vorher habe ich die maße des rahmens mit bleistift und lineal auf die sichtbare seite übertragen, damit ich beim tackern auch das holz treffe.





so sah die sache von aussen aus:

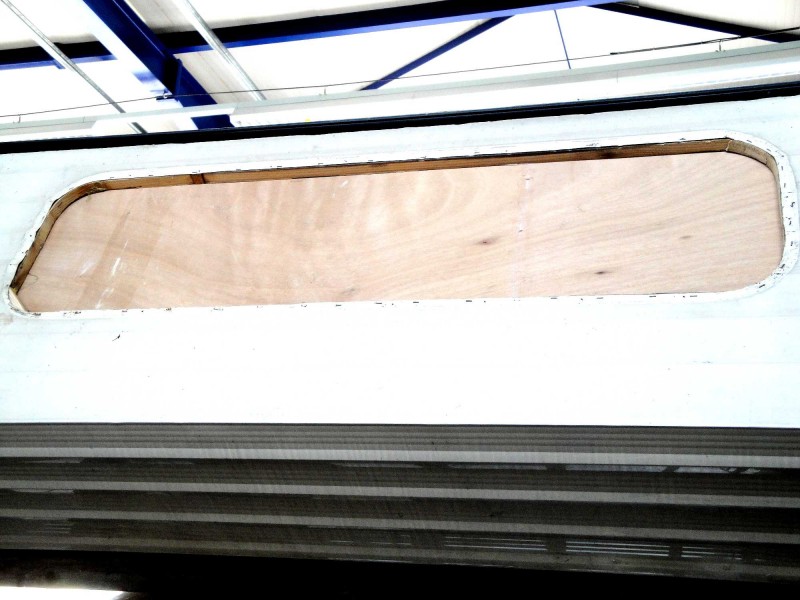

nach der trocknung vom caravankleber habe ich dann von aussen den fensterausschnitt freigelegt.




am nächsten tag wollte ich dann auf den linken wand die belüftung und die deckenlampe entfernen. da ist es passiert... ich steig mit dem linken fuss auf den einstiegschemel (drecksplastik), der brach, weil er einen riss hatte, den ich nicht gesehen hatte. mein linkes bein hat es dadurch ans womo gezogen und ich bin mit der aussenseite meiner wade am scharfen blech der türöffnung (türe und rahmen waren entfernt, da neu abgedichtet wird) runtergeschrammt. ich habe mich regelrecht an dem blech filetiert, eine fleischscheibe von ca 5cm breite hing am bein. zum glück war meine frau da und hat mich sofort zum notarzt gefahren. nun sitze ich vorm pc und mein bein "pumpt" wie sau. gehen fällt schwer und auf der linken seite (meine einschlafseite) liegen geht garnicht. und am wochenende muss ich ca 1500 km mit dem auto fahren. :cry: :cry: :cry:

hier wenigstens noch ein bild vom blech beim einstieg, das mir den schnitt zugefügt hat.




und den plastiktritt habe ich auch grad noch im schrottcontainer fotografiert:




der doc meinte, dass es etwa 2 wochen geht, bis ich wieder richtig gehen kann.


sollte ich zuviele bilder posten, muss man mir das sagen, dann halte ich mich natürlich zurück oder entferne auch welche. ich will ja nicht den ganzen speicherplatz vom forum belegen, gell.

Ach Du Schande ... :(

Gute Besserung :!:

Drecks Hocker...
gute Besserung!

gute Besserung !!


Jan

Das Forum kann die Bilder schon ab und lieber mal eins zu viel wie 2 zu wenig :)
Gute Besserung

Auch von mir gute Besserung.
Der Hocker ist der Obermist, das Preisschild hat länger gehalten, als der Hocker selbst grr

LG

Selbstschrauber

danke für eure lieben besserungswünsche, das tut sehr gut.

wegen den bildern - ich war hier um jedes bild im vorfeld froh, was ich anschauen konnte in bezug auf wasserschäden. bilder sagen doch viel mehr als worte, bei mir jedenfalls. und deshalb habe ich auch bilder eingestellt, die nicht ganz so wichtig sind für jemand, dem solche arbeiten gut von der hand gehen. aber es gibt ja auch leute, die sich 5x durch manche threads durcharbeiten müssen, um genug sicherheit für solche arbeiten zu bekommen. ich zum beispiel. :D

da ich jetzt eher zeit habe, nahm ich mir mal die einbauanleitung der dachluke vor :les: . sehr verunsichert hat mich der satz:

" den gesamten umfang des äusseren rahmens sorgfältig mit silikon einfetten und eventuell die zwischen dem dach und dem rahmen vorhandenen zwischenräumen ausfüllen"

ich dachte, silikon hat am womo nix verloren? turbokurtla hat das schon in diversen threads geschrieben. und er ist ja der absolute fachmann.

was nun? :nixweiss:

Im Zweifel für Kurt :)
Dekalin ist bestimmt besser!

Nur Dekalin,nix anderes,
und vorher mit Benzin fettfrei machen.
aus Kroatien
Kurt

ich hätte im endeffekt eh dekalin genommen, aber dank der antworten bin ich jetzt auch noch sicher. manche montageanleitungen sind wirklich für den a....
fiamma vent 50x50

danke fürs antworten!

sodele, das bein ist so weit verheilt, dass ich weitermachen kann. alle äusseren leisten habe ich mit dekalin "gefüllt" und angeschraubt. alle fenster sind ausgebaut und die dichtflächen gereinigt, die können nun auch wieder eingebaut werden. dann kommt noch die sperrholzplatte für die liegefläche rein. aber erst muss ich noch den dachausschnitt vergrössern und die neue dachluke einbauen. der filzteppich und der lösungsmittelfreie pattex-kleber sind auch heute gekommen.

am 7./8. juli ist das festival "night of the prog" auf der loreley --> Link , da muss der transit fertig sein. also werde ich auch mal abends bei kunstlicht arbeiten müssen.
meine frau trifft der schlag, wenn sie den dreck und die unordnung im auto sieht. :mrgreen: :runterdrueck:

gute arbeit...respekt!...was du hättest vielleicht bei der Gelegenheit gleich mit machen hättest können....das Styropur gegen Styrodur austauschen..noch dazu weil (zumindest sieht es auf den Bildern so aus) das styropur nicht mehr passgenau war.
das Styrodur ist auch wesentlich stabiler...und nimmt kein wasser auf (sollte mal wieder was un-dicht-werden)
Das soll aber jetzt keine Kritik sein...viel spaß weiter mit euren WoMo!!

danke für deine zeilen, mv4. das styropor ist nicht geschrumpft, es passt überall genau rein und klemmt dort. ausser oben und unten am fenster, da war links und rechts luft. die nächsten 127 jahre wirds hoffentlich nicht mehr nass werden im womo. bei der menge dekalin und zusätzlich streifen sika aussen an den leisten müsste das trocken bleiben. aber messungen werde ich trotzdem laufend machen, denn es ist schweiss und blut "in strömen" :D geflossen. da werde ich immer zwei augen drauf werfen. heute komme ich nicht dazu, am womo weiter zu machen, denn ich war am letzten freitag auf einer industrieversteigerung und habe ein paar schnäppchen für mein spielzimmer gemacht. unter anderem ein trockeneisstrahlgerät :jump: für 550 euro und eine schicke werkbank mit x-gefüllten metalleinschüben für nen hunni. 2 stahlregale 40 euro, eine autogenanlage mit wagen, aber ohne flaschen für 70 euro und zwei still-gabelhubwagen für zusammen 130 euro. :D :D :D die sachen muss ich heute erst mal nach dem feierabend abholen.

morgen gehts dann weiter mit den sikastreifen.

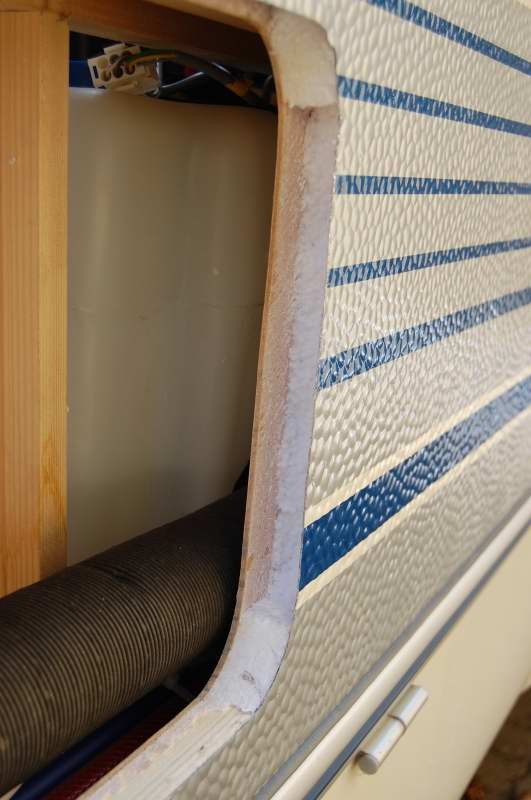

weiss jemand, wie man am gescheitesten die öffnung für die grössere dachluke macht? einfach anzeichnen und dann mit der säge ausschneiden? oder erst die latten vom lukenrahmen rauspuhlen?

Hallo geopet,

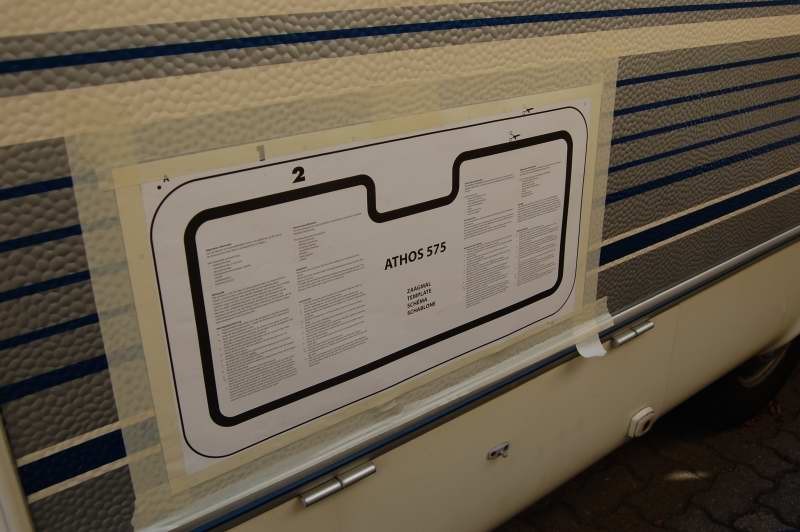

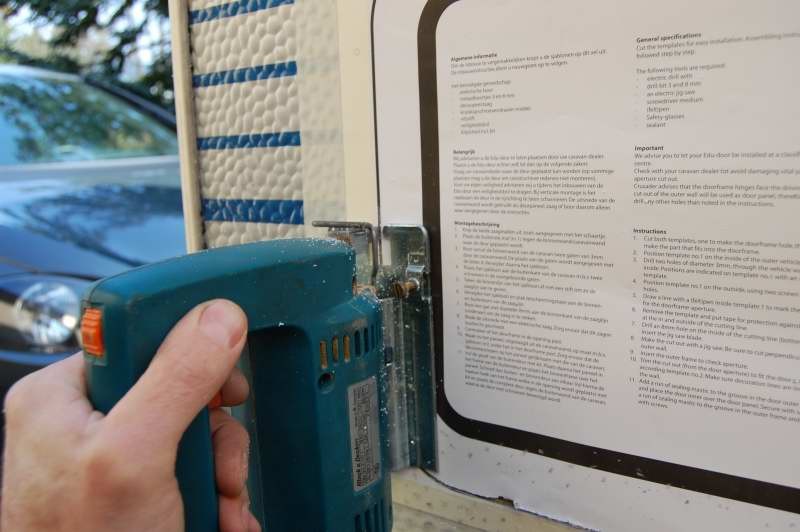

Ich hab eine Schablone aus Papier aufgeklebt, und dann einfach durch das Papier gesägt. So kriegst Du auch keine Schrammen vom Sägefuß in den Lack. Die vorhandenen Hölzer einfach mit durchsägen. Danach das Styropor rausprokeln, soweit daß der neue Rahmen reinpaßt.

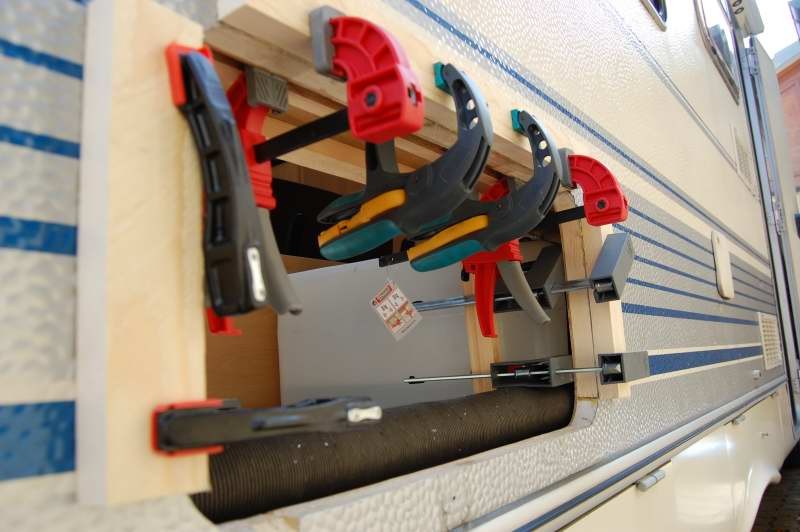

Hierbei geht es zwar um eine Stauklappe, ich habe aber auch schon zwei Dachluken selber eingebaut. Geht genau so :D

Moin
Also ich würd versuchen die Querlatten, vor und hinter der Original Dachluke ausfindig zu machen. Ev. durch Rauspuhlen des Holzrahmens.
Dann mit Schweißdraht reinstechen bis zum Holz.
Und dann, wenns geht, mittig die größere Luke reinsetzen.
Kurt

danke für die tipps. mit schweissdraht reinstechen ist eine gute idee, aber die linke und die hintere seite der dachlukenöffnung sind soweit in ordnung, aber die rechte und die vordere seite sind etwa 8cm faul. deshalb muss ich die luke versetzt einbauen.
die linke hintere ecke bleibt damit mein ausgangspunkt. dann werde ich von da aus anzeichnen und ausschneiden. da der deckrahmen ein paar cm über die kante geht, ist es egal, wenn da etwas verkratzt, das wird eh verdeckt.

Mit billigem Kreppband vermeidet man Kratzer !

turbokurtla hat geschrieben:Mit billigem Kreppband vermeidet man Kratzer !

:daumen2: jou, da habe ich noch genug davon da.

den ausschnitt für die grosse dachluke habe ich heute gemacht. vorher waren an den kanten ringrum hölzer, nun nur noch an zwei seiten. muss ich jetzt wieder hölzer einbauen oder kann ich die luke auch ohne einbauen? die sandwichstruktur ist ja richtig fest und ich spanne die luke ja durch den unter - und den ober - rahmen. im holz waren keinerlei schrauben oder ähnliches drin, es war eher eine abgrenzung.

Die Schrauben gehen auch nicht durchs Holz. Das Holz sorgt aber dafür, das Du Innen- und Außenrahmen so fest anziehen kannst, dass das Dekalin auch wirklich abdichtet. Das Styropur würdest Du zusammenpressen. Dann wäre die Dichtwirkung vom Dekalin nicht mehr garantiert. Kleb also passende Hölzer passend um den Fensterausschnitt ein.

danke akojah,
dann puhl ich das styrodur! aus dem zwischenraum raus, damit die latten platz haben.

akojah hat geschrieben: Das Styropur würdest Du zusammenpressen. Dann wäre die Dichtwirkung vom Dekalin nicht mehr garantiert.

Sorry Hajo, das stimmt so nicht.

Es gibt sooo viele Dächer und Wände, wo die Ausschnitte für Fenster, Luken und dergleichen ohne Holzrahmen eingebaut sind. Normalerweise überhaupt kein Problem.
Eine verklebte Sandwichwand, also nur ein Styropor Segment, drückt man nicht so einfach zusammen, außer vielleicht mit ner Schraubzwinge. Niemals mit einer miteinander verschraubten Dachluke.
Ein Holzrahmen in einem solchen Ausschnitt sorgt einfach nur für etwas mehr Stabilität der Wand oder des Daches.
Kurt

egal, jetzt ist der holzrahmen eh schon drin. ich hatte heute einen zahnarzttermin und habe danach einfach am womo weiter gemacht, anstatt für die firma zu arbeiten. :D :baetsch:

die leisten sind abgeklebt und sollte ich morgen zeit haben, mache ich die sikastreifen dran. ahhh, neee, morgen ist ja fussball. da kommt ein freund und wir machen eine kiste tannenzäpfle nieder und schauen das spiel. :yau: :bia:

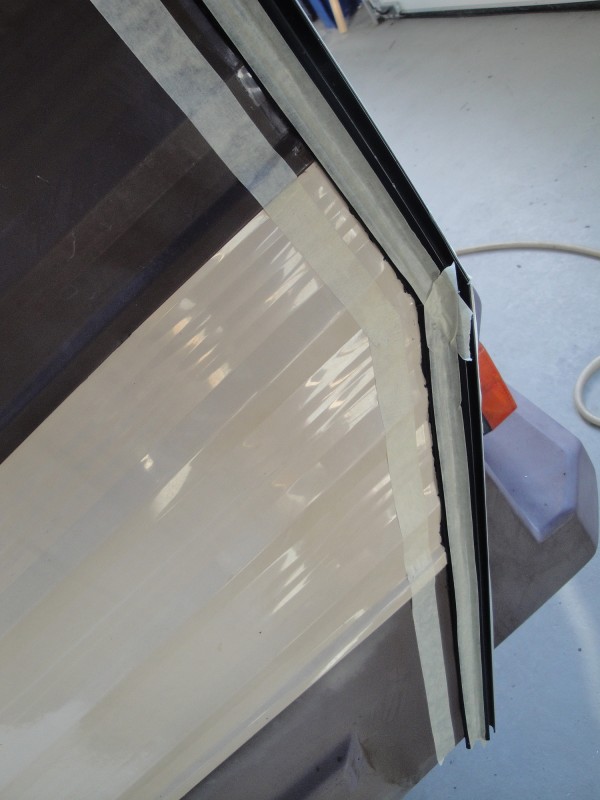

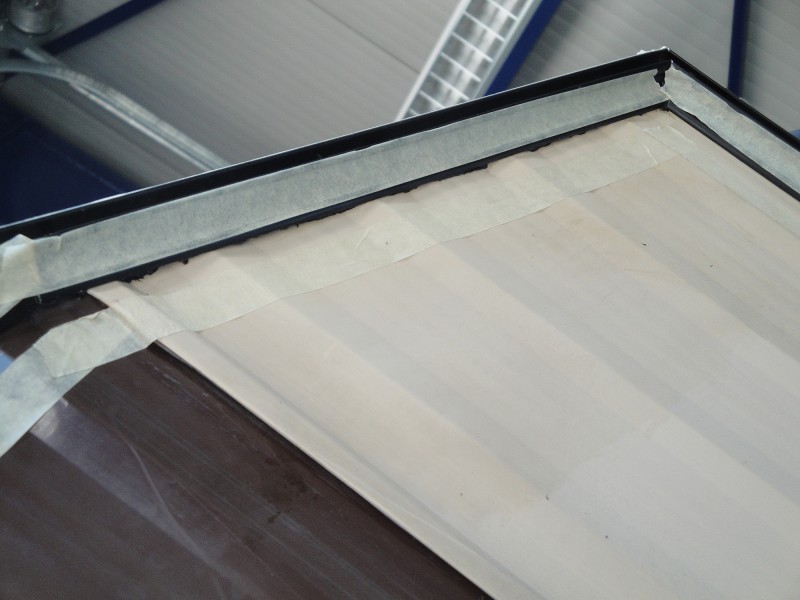

hier sieht man, wie breit ich die streifen machen werde.

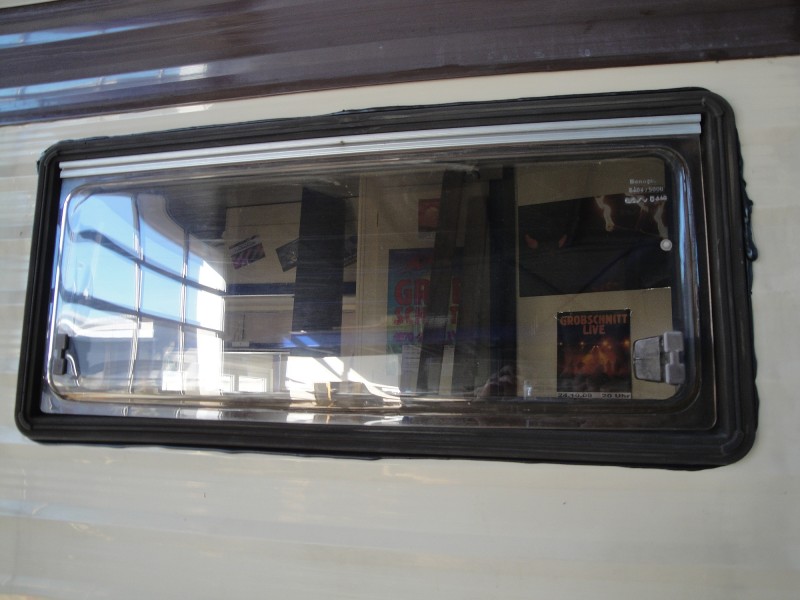

die 3 seitlichen fenster und die klappe der gasflasche habe ich heute auch wieder eingesetzt. da am womo profilblech verbaut ist, habe ich pro fenster fast eine kartusche dekalin verbraten. aber egal, hauptsache dicht.

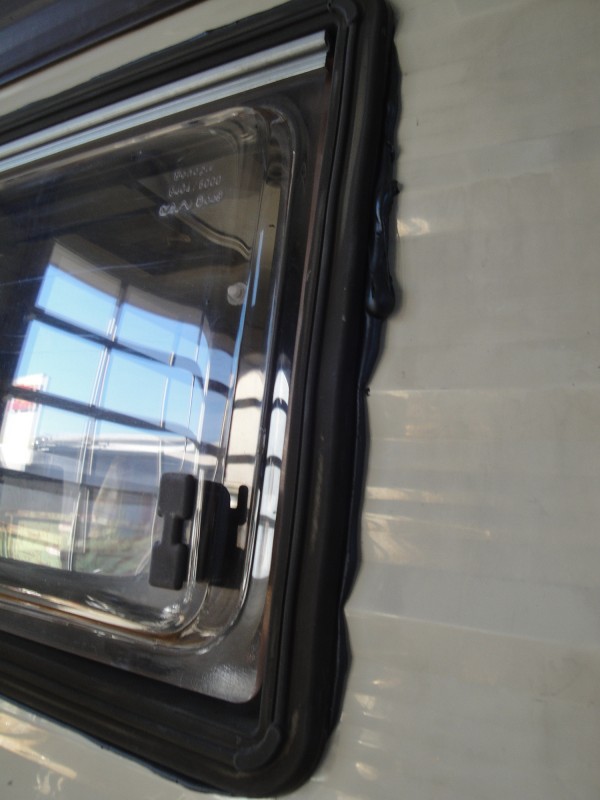

detailansicht vom rausquellenden dekalin. ich habe natürlich die schrauben noch nicht fest reingedreht.

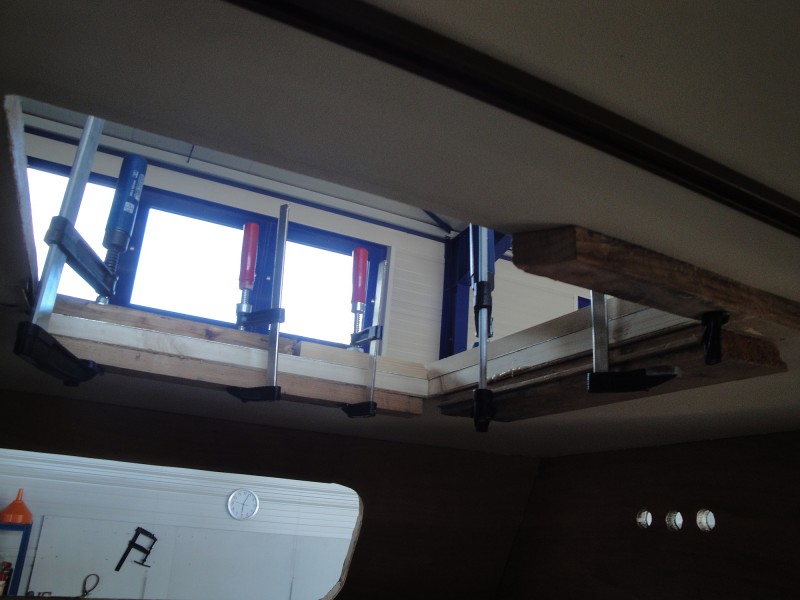

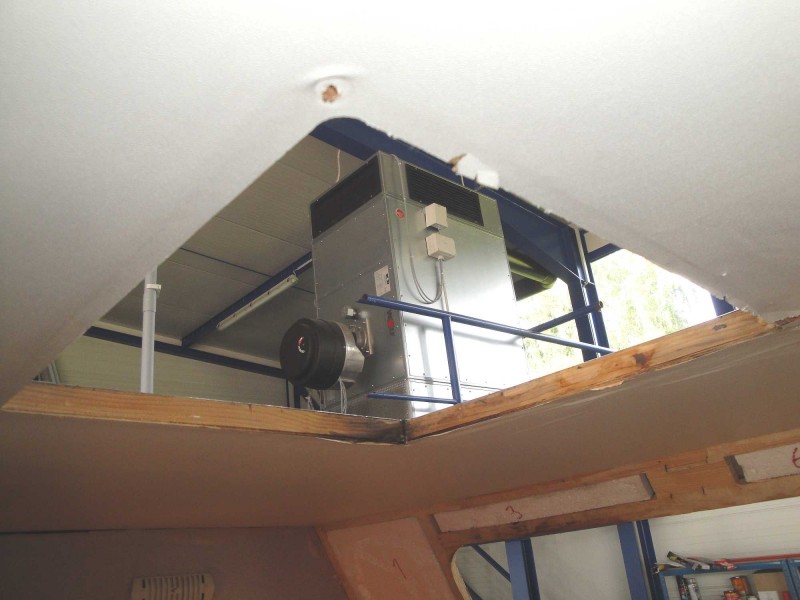

und zum schluss noch zwei bilder vom dachlukenauschnitt. die latten habe ich mit caravankleber eingeklebt und mit schraubzwingen und holzlatten fixiert. der schreiner hat mir für die beiden leisten saftige 15 euro abgenommen. aber das blöde mass 32x22 findet man sicherlich in keinem baumarkt.

jetzt ist mir auch noch der caravankleber für die liegefläche ausgegangen! :motz: habe bestellt und ich hoffe, dass ottozeus schnell verschickt. in einer woche ist das festival und ich muss noch den alkoven auskleiden, fenster vorne einbauen (geht erst, wenn der teppich drin ist), womotürrahmen einbauen (geht auch erst, wenn der teppich drin ist), leselampe montieren, dachluke montieren, sikastreifen rundrum machen, fahrradträger und leiter montieren, überflüssiges dekalin entfernen, alle gummikeder rundherum einziehen, hinten neue reifen montieren, einen service machen, viel kleinteile wie leisten innen, stopper etc montieren.

hei geopet

ist vollkommen richtig wie kurt schreibt , vor allen dingen wird hier mal von styropur und das andere mal von styrodur geredet .

also styropur ab ner bestimmten dichte ist schon fest und styrodur sowiso

würd ich auch keinen zusätzlichenrahmen mehr bauen .

super arbeit bis dato.

weiter so

rudolf

in der wand ist styropor drin, das dach ist sandwich mit styrodur. das dach ist begehbar und das styrodur sehr hart. in der wand soll das styropor warscheinlich nur dämmen, denn es ist nicht mit dem alublech verklebt. nur jeweils ein kleiner batzen kleber auf dem sperrholz. warscheinlich um geräusche während der fahrt zu verhindern ist mit einem punkt fixiert.

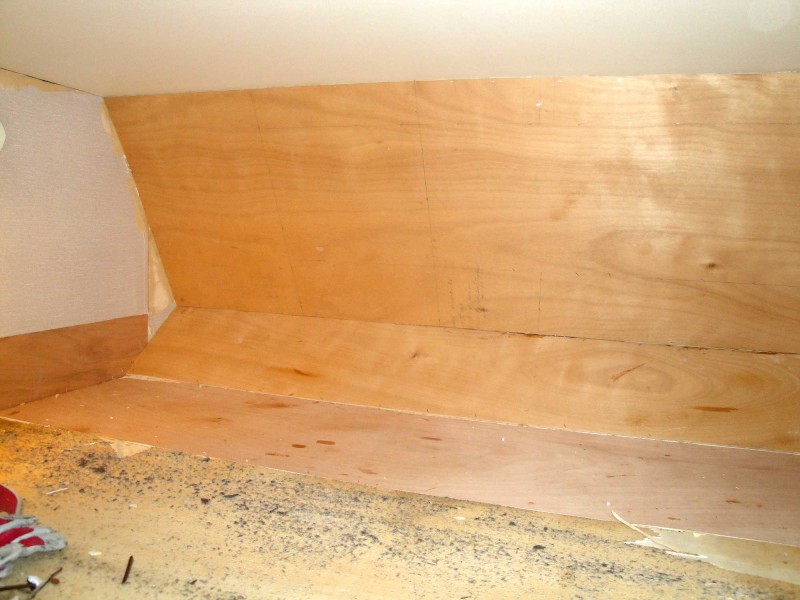

der caravankleber ist heute schon angekommen :yau: und ich konnte den rest der liegefläche einkleben. dann habe ich noch alle leisten rundherum und die fenster (bis aufs alkovenfenster und den türrahmen) mit einer sikaflex uv - fuge zusätzlich abgedichtet. das war original so und so wollte ich es wieder haben.

hier mal 3 bilder wie das mit dem sika aussieht:










ich muss es morgen unbedingt schaffen, den teppich auf der liegefläche und an den wänden zu verlegen sowie die luke einzubauen. :ertrink:

komme gerade aus meinem spielzimmer. teppich habe ich verlegt, bis mir der kleber (schon wieder! :runterdrueck: ) ausging. die linke wand habe ich leider nicht mehr geschafft. die dachluke ist drin und der fensterausschnitt vorne im alkoven ist auch hergestellt. der türrahmen ist dafür drin.
morgen will ich das alkovenfenster einsetzen, den womotürrahmen mit sika zusätzlich behandeln, kleber besorgen und die linke wand mit teppich verkleiden, die dachluke mit sikafuge fertigstellen, reifen montieren, den einstiegstritt montieren. und dann kommt noch sehr viel kleinkram zum machen.

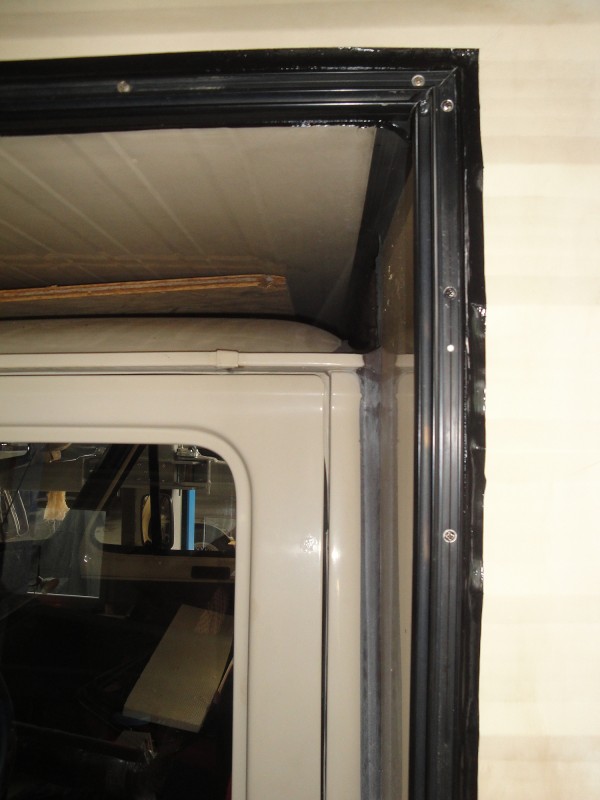

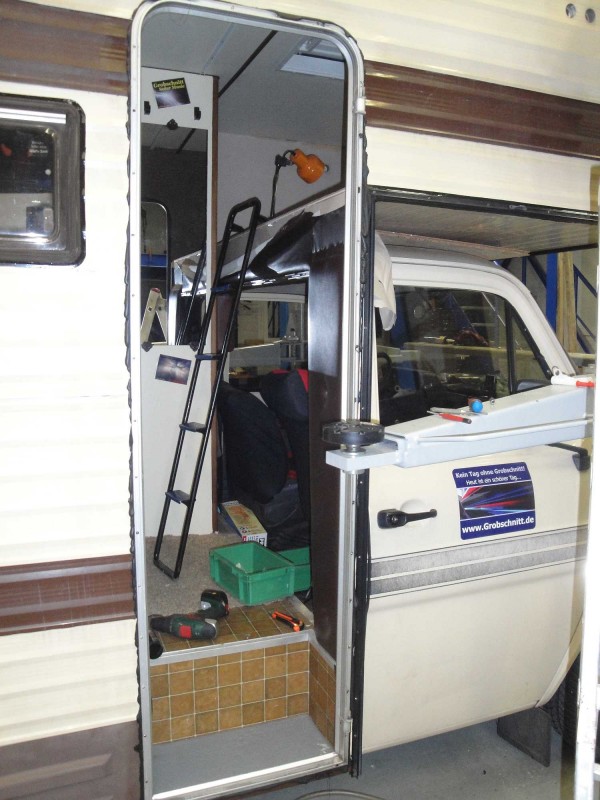

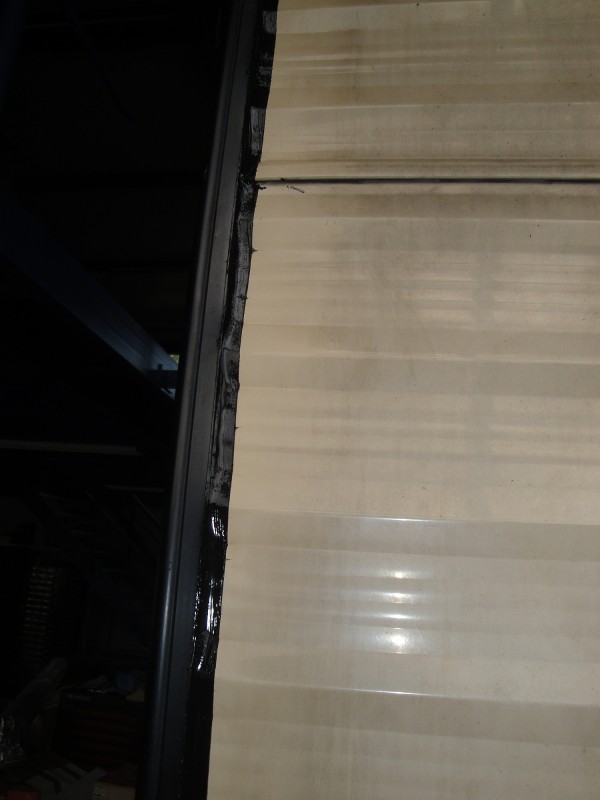

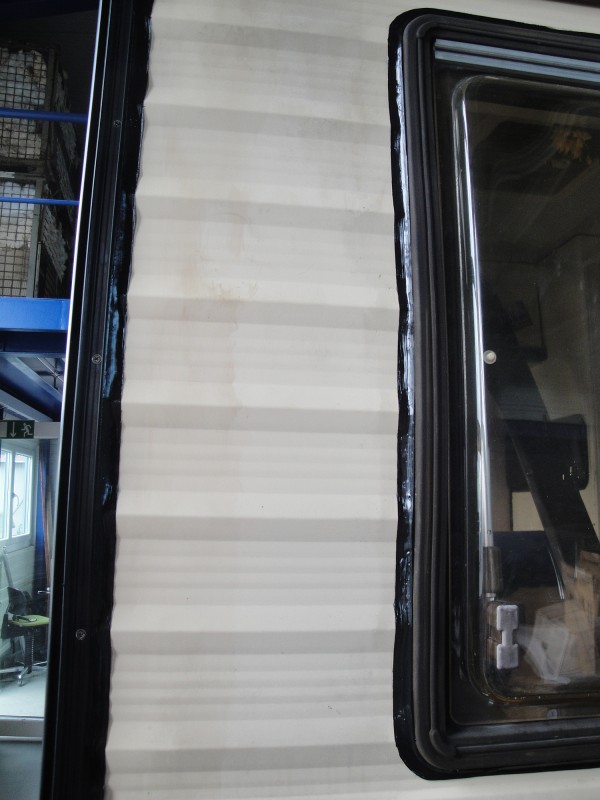

hier der womotürrahmen. man sieht schön, wie das gute dekalin rausquillt.
morgen werden die schrauben richtig angezogen, die überstände vom dekalin abgetupft und mit sika versiegelt.

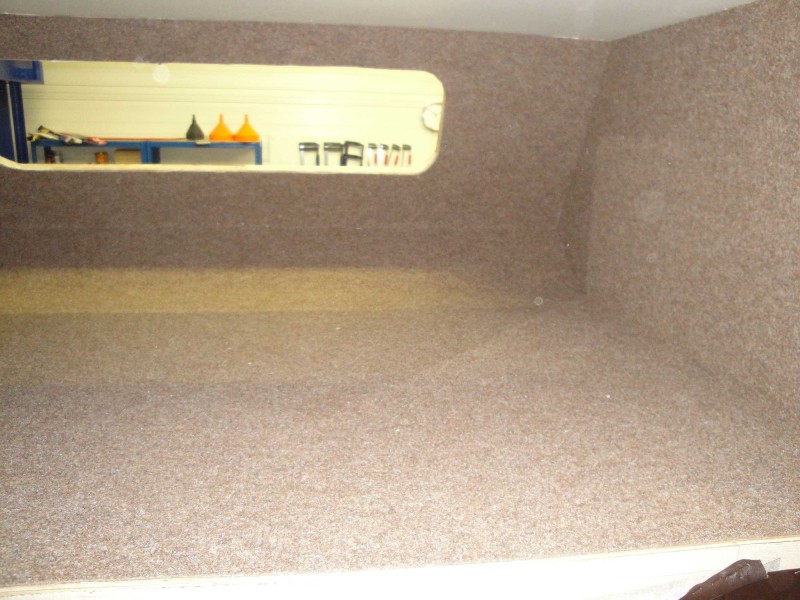

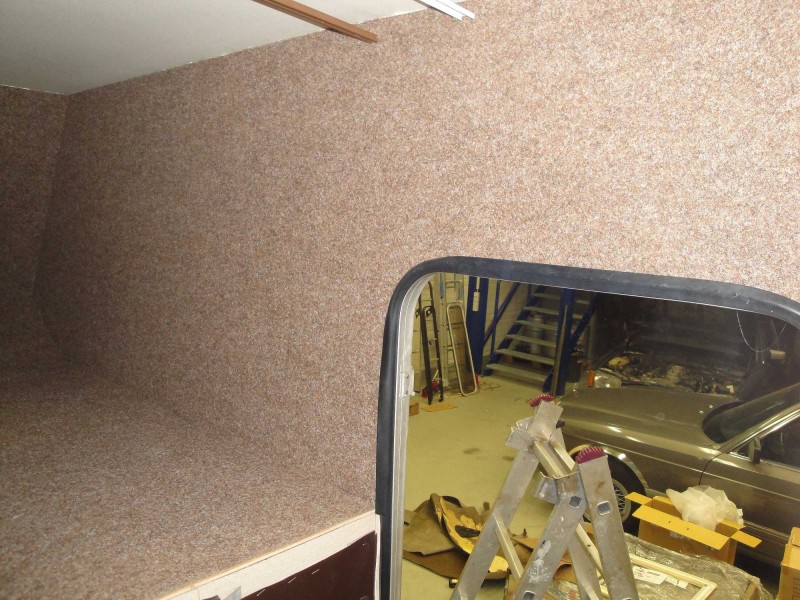

hier schon mal ein bild nach dem teppichlegen. ich habe mich für filz entschieden, da genau dieser vorher auch drin war und er auch gut feuchtigkeit aufnimmt und langsam wieder abgibt. geklebt habe ich ihn mit pattex "kleben statt bohren" der verbrauch ist aber immens, 4 kartuschen für den boden, front und rechte seite. das mittelteil (boden und front) habe ich übrigens aus einem stück geschustert. war zwar garnicht so einfach, aber es hat geklappt und ich bin schon etwas stolz drauf. die unterschiedliche farbe auf dem bild ist eigentlich keine. das kommt vom einfallenden licht meiner halle und dem blitz des fotoapparates.





den teppich habe ich übrigens rechts über die türe bis an den ersten schrank gezogen. ich finde, es sieht so viel besser aus, als wenn da noch 40cm dc-fix zu sehen sind.

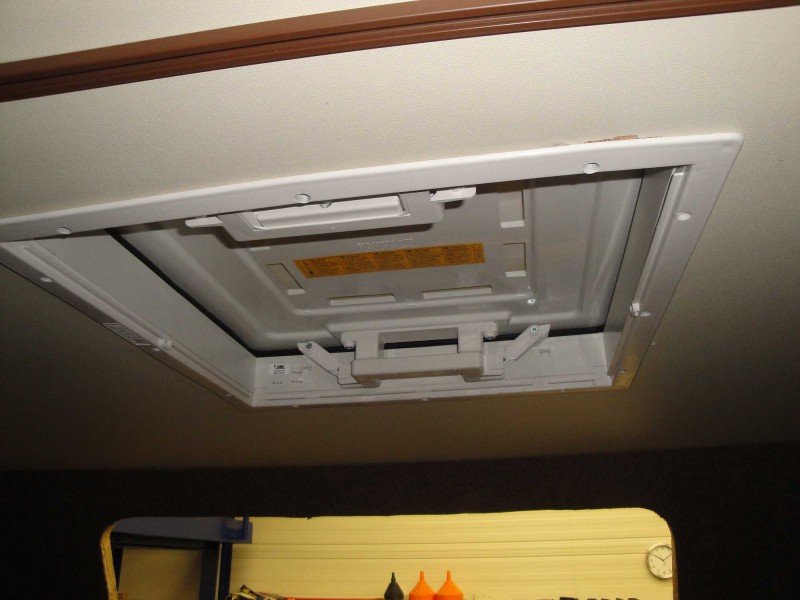

jetzt noch ein photo meiner neuen dachluke in 50x50. die untere abdeckung mit verdunklungsrolle und moskitonetz fehlen noch, die baue ich morgen auch noch ein.

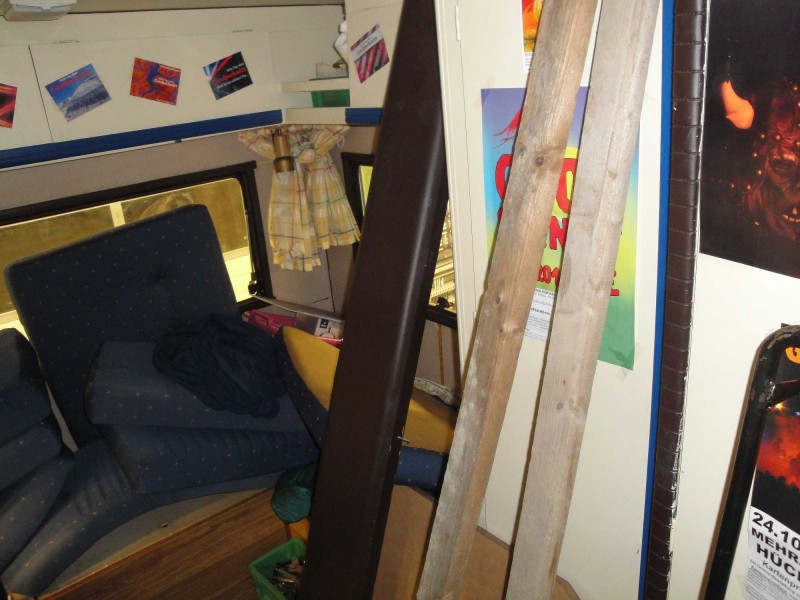

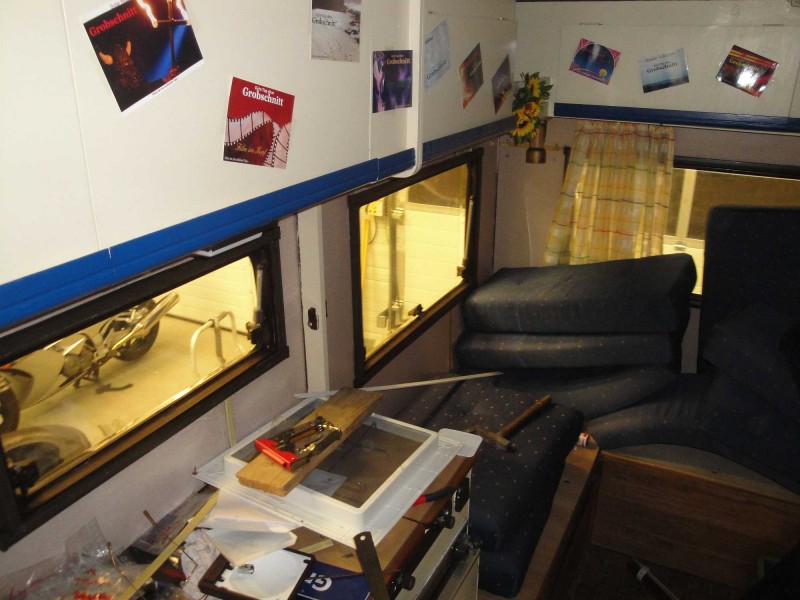

und ihr sollt auch ruhig mal sehen, wie es in der transe zur zeit aussieht. meine marion war heute übrigens in der werkstatt, weil ich nicht pünktlich zum essen erschienen bin. sie hat den zustand vom innenraum eher gelassen hingenommen, was mich gewundert hat. ich dachte, sie trifft eher der schlag. :D










hoffentlich werde ich morgen fertig! meine frau will am donnerstag die transe putzen... :roll:

Geht ja voran. Man sieht überall ordentlich Dekalin rausquillen, da könnten sich die WOMO-Hersteller mal eine Scheibe abschneiden. Mit dem Teppich ist auch sehr gut geworden. :daumen2:

Das hast du bisher sehr gut hin bekommen.....Respekt..

Lg

danke ihr beiden!

die transe ist fertig (naja, nicht aussen geputzt und son zeug) und wir können heute vormittag richtung loreley zotteln. ich hoffe ohne panne durch zu kommen, denn die transe stand jetzt über ein halbes jahr. reifen habe ich gewechselt und bertiebsflüssigkeiten kontrolliert und die batterien geladen. wird schon schief gehen...

ich berichte dann nächste woche, wies gelaufen ist.

wir sind ohne panne wieder zuhause angekommen. alles ist dicht. :D
vor der fahrt stand die transe 9 monate trocken in meiner halle und ich habe am 6.7. vor der fahrt noch einige stellen in bezug auf feuchtigkeit gemessen. auf dem campingplatz hat es dann ein paar mal geregnet und auf der heimfahrt etwa eine halbe stunde geschüttet. das womo steht nun seit montagabend wieder in der halle und gestern habe ich wieder eine messung gemacht. es sind exact die gleichen werte. also hab ich alles richtig gemacht und nix vergessen abzudichten. :D :D :D

prima, das macht allen mut selbst hand zu legen und nicht den kopf in den torf zu stecken.

danke für deinen tollen bericht

Super Arbeit und toll dokumentiert - Hut ab!

Und die Wunde ist wieder gut verheilt hoffe ich.

danke sehr!
ja, die wunde ist zu, aber die stelle ist immer noch dick und hart. und seitdem habe ich auch ab und zu wasser im fuss. das dicke ist anscheinend ein hämatom das sich nur sehr langsam zurückbildet.

übrigens....ohne euch hier mit euren hilfreichen tipps hätte ich das nie geschafft. deshalb sind einige von euch auch für das gute gelingen zuständig. ganz speziell möchte ich mich aber bei turbokurtla bedanken! :yau: durch leute wie ihn bekommt man den mut etwas anzupacken, :mukkies: von dem man keine ahnung hat.

Passt scho,
gut gemacht.

Hallo geopet,

ich habe das gleiche Wohnmobil mit einem ähnlichen Schaden.

Ich bräuchte ein paar Tipps.
1.) Wie hast du die Alufraßlöcher zugemacht? Nur mit Sika 221, oder noch ein Schnipsel Blech von innen drauf?
2.) Wie hast du die Kleberreste vom Alu runterbekommen? Kratzen, oder Bremsenreiniger, oder...???
3.) Hast du den Boden zuletzt, oder zuerst gemacht?
4.) Wie hast du die Leisten in den Ecken eingeklebt? Geklebt und gleich von außen abgedichtet?

Ich wollte dir eigentlich eine PN schicken, aber das geht noch nicht.
Vielleicht kannst du mir ja so helfen.

Daniel

hallo daniel
vieleicht noch n tip, beim geopet gehts ja nicht mehr..
bevor du alles wieder zumachst, und eventuell auch einige lücken im styropor, styrodur hast,
besorg dir bauschaum, und spritz alle lücken aus, das sind nämlich schon arge kältebrücken,,
wo nur die latten sind, sowieso, aber dann müssen sie am styropor nicht sein, am nächsten tag einfach bündig
die überstände abschneiden.ist am bau gang und gäbe, wird auch beim vollwärmeschutz so gemacht,,
geopet, top arbeit, muß man sich erstmal zutrauen..
gruß karl
